CDVI KCINBT Manual de usuario

Digicode®extérieur avec électronique sécurisée

Weatherproof Illuminated keypad with remote electronics

Verlicht keypad met gescheiden elektronica

KCINBT

Digicode® extérieur avec électronique sécurisée

1] PRÉSENTATION DU PRODUIT

Merci pour l’achat de ce produit et pour la conﬁ ance que vous accordez à notre entreprise.

Digicode®extérieur - IP64 (clavier)

- Façade et touches métalliques - Haute résistance au vandalisme

Électronique sécurisée

- Commande et intelligence déportée en milieu protégé et raccordée au clavier par un câble

de 3m fourni

Raccordement plug’n’play

- Tension libre « free voltage » :

- 12V —> 24V AC / 12V —> 48V DC

- 3 relais de commande

Programmation intuitive

- Standard CDVI jusqu’à 100 codes d’accès directement paramétrables par l’utilisateur

Ergonomique

- Touches lumineuses et signalisation sonore

Programmation par défaut

- Pas de code maître par défaut (sortie d’usine), seulement 5 termes

2 installations possibles

- Fonctionnement de la BOXCODE uniquement avec l’app CDVI

- Fonctionnement de la BOXCODE avec l’app CDVI ou le Digicode®TMKCIN

L’APPLICATION

Une application simple et rapide d’utilisation.

Vous avez la possibilité d’ajouter les utilisateurs directement via votre Smartphone

avec la connexion Bluetooth.

L’application est accessible sur Android (à partir d’Android 5) et IOS (à partir de IOS 8.1)

Ci-dessous les 6 étapes de programmation :

1. Cliquez sur box connectées

et sélectionnez votre box

3. Changez le code

relais 1 (porte)

2. Changez

le nom de la box

Entrez le code maître

lors de la 1ère utilisation

ou connexion

FR KCINBT

Digicode® extérieur avec électronique sécurisée

cdvigroup.com

2] RAPPELS ET RECOMMANDATIONS

Rappel de câblage :

La distance de câblage entre le KCIN

et l’électronique sécurisée doit être au maximum

de 10 m. Attention de ne pas passer vos ﬁ ls à

proximité de câbles «Courant fort» (ex: 230 V AC).

Câbles préconisés entre le KCIN

et l’électronique sécurisée :

Pour une extension du câble 3 mètres fourni,

privilégiez un câble 2 paires (4 ﬁ ls) SYT1 8/10ème

(AWG 20).

Alimentations préconisées : ADC335 ou ADC612S

Montage :

Aﬁ n d’optimiser la ﬁ xation du KCIN et de

prévenir les tentatives d’arrachement, privilégiez les

surfaces planes.

Composition des codes :

Par soucis de sécurité, il n’y a pas de code maître

usine (5 termes).

Le code 12345 est interdit en code maître.

Lors de la création des codes utilisateurs, évitez les

codes trop simples (ex: les suites 3 4 5 6 7).

Recommandations d’installation :

Pour sécuriser l’installation, n’oubliez pas de placer

la varistance sur le système de verrouillage, en

parallèle, au niveau de l’alimentation.

L’électronique sécurisée du KCIN doit être impéra-

tivement installée dans un environnement clos et

protégé des conditions climatiques extérieures.

147

124

ÉLECTRONIQUE SÉCURISÉE (BOXCODE)

Consommation

(3 relais activés et clavier éclairé)

12V 24V 48V

AC 166 mA 82mA -

DC 195 mA 105 mA 54mA

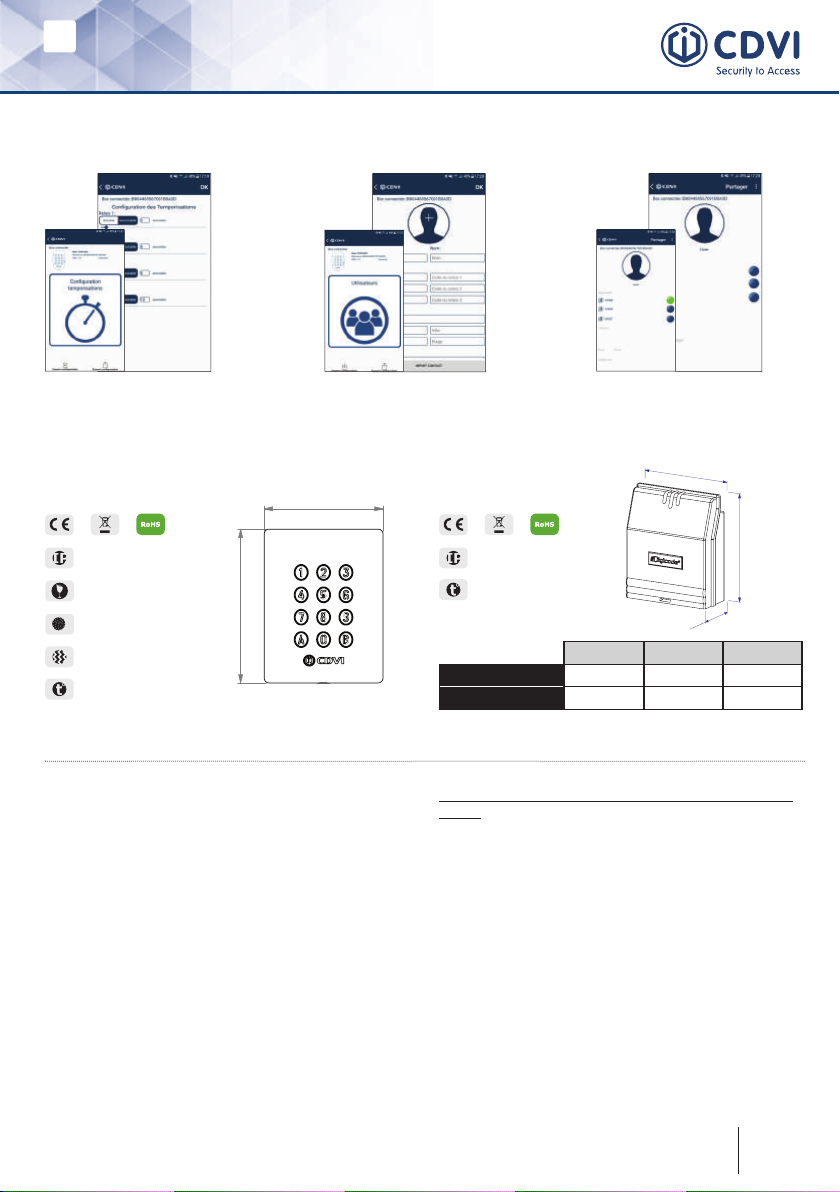

5. Créez une ﬁ che

utilisateur

4. Conﬁ gurez

les temporisations

6. Ouvrez la porte

à l’aide du bouton

TMKCIN (EN OPTION)

IP64

-25°C à +70°C

Test vibrations

Test brouillard salin

IK10 -25°C à +70°C

IP52

110

19,5

110

19,5

Embout tournevis

TORX X25

Vis TORX

M5x16

(inox)

Ech. 1:1Ech. 1:1

Poids (g) :

Vol. (mm

)

C.A.: E0202000108

E0202000109

E0202000110

Plan marketing

KCIN Benelux

Etat de surface : Ra 3,2

Tolérance gale :

0.1

Matière : ...

DES.: A. Broustal

ECHELLE 1:2

Date 19/09/2014

Edition 00

Plan M ...

31, av du Gal Leclerc

93691 PANTIN CEDEX

F R A N C E

Tel : 33(0)148910102

Fax

: 33(0)148912121

www.cdvi.com

Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.

This document is the exclusive property of CDVI and it may not be disclosed to others without permission.

KCINBT

Digicode® extérieur avec électronique sécurisée

Varistance

Vis Torx®

à tête

fraisée

(M5x16)

Embout

tournevis

1/4 x25

Vis

cruciforme

à tête

fraisée

(M4x30)

Cheville

plastique Passe ﬁ l Passe ﬁ l

Plaque de

ﬁ xation de

l’électronique

sécurisée

KCIN - 1 1 2 2 - - -

Electronique

sécurisée 1 - - 2 2 2 2 1

3] ÉLÉMENTS FOURNIS

4] MONTAGE

(x4)

Vériﬁ ez la distance entre le KCIN et

son électronique sécurisée (Voir page

9 «Rappels et recommandations»).

A l’aide de la plaque de ﬁ xation de

l’électronique sécurisée et du KCIN,

prenez les marques et percez les

2 trous de ﬁ xation (forêt Ø 5 mm et

profondeur minimum = 35 mm) ainsi

que l’ouverture pour le passage du

câble électrique destiné au clavier.

Bloquez le KCIN sur son support

par l’intermédiaire de la vis TORX®

et de son outil spéciﬁ que (embout).

Pour ﬁ naliser le montage de ce pro-

duit, placez le cache-vis.

Positionnez les 2 chevilles plastiques

dans les trous. Puis ﬁ xez le fond du

KCIN sur le support de votre choix,

à l’aide des vis cruciformes à têtes

fraisées.

Positionnez les 2 chevilles plastiques

dans les trous. Puis ﬁ xez la plaque

de ﬁ xation de l’électronique sécu-

risée sur la surface de votre choix,

à l’aide des vis cruciformes à têtes

fraisées. Venez ensuite placer l’élec-

tronique sécurisée sur son support.

Passez le câble électrique du KCIN

dans son ouverture et ﬁ xez-le à son

support par le haut avec le crochet

supérieur.

Glissez les passe-ﬁ ls de

l’électronique sécurisée et passez

les ﬁ ls . Faites vos branchements.

Lors de cette opération, n’oubliez

pas de placer la varistance (Voir

page 9 «Rappels et préconisa-

tions»).

FR KCINBT

Digicode® extérieur avec électronique sécurisée

BP1

PB1 BP2

PB2

P1P2

230 V AC

Alimentation

Input voltage

12V / 24V AC

12V / 48V DC

12 VDC

ADC335

Alimentation

préconisée

Recommended

Power Suply

Sortie Correspondance

INPUT V

Alimentation 12V à 24V AC ou 12V à 48V DC

DOOR 1

NC Contact normalement fermé du relais 1

C Commun du relais 1

NO Contact normalement ouvert du relais 1

DOOR 2

NC Contact normalement fermé du relais 2

C Commun du relais 2

NO Contact normalement ouvert du relais 2

DOOR 3

NC Contact normalement fermé du relais 3

C Commun du relais 3

NO Contact normalement ouvert du relais 3

Boutons

poussoir

PB1 Bouton poussoir de sortie relais 1

M Commun boutons

PB2 Bouton poussoir de sortie relais 2

Horloge

PX Non utilisé

H Non utilisé

H Contact horloge

Digi-

code®

TMKCIN

+Clavier ﬁ l blanc

-Clavier ﬁ l marron

E Clavier vert ou bleu (éclairage)

5] SCHÉMA DE RACCORDEMENTS KCIN 3 RELAIS

Le raccordement du bouton poussoir PB1

est prévu pour commander le relais 1.

Le raccordement du bouton poussoir PB2

est prévu pour commander le relais 2.

Le mode et la temporisation sont program-

mables.

Le contact horloge H permet l’utilisation de

toutes les touches comme bouton extérieur.

Si le contact horloge est ouvert, les touches

sont utilisées comme des termes habituels.

Si le contact horloge est fermé, toutes les

touches sont utilisées pour l’ouverture libre.

Électronique sécurisée

Le cavalier sur P2

permet de changer

le code d’entrée par

l’utilisateur.

Le cavalier doit être

placé pour les mo-

diﬁ cations et enlevé

pour verrouiller cette

option.

Le cavalier sur P1

permet de réaliser une

remise à zéro de la

mémoire.

Le cavalier doit être

placé hors tension pour

que la manipulation

fonctionne

KCINBT

Digicode® extérieur avec électronique sécurisée

6] SCHÉMA DE PROGRAMMATION

Tapez 2 fois

le code Maître

2 bips sonores

1 bip

1 bip = OK

(4 bips = Erreur)

10-99 sec

00 = permanent

10 = Défaut

Temporisation

éclairage clavier

1 bip

1 bip = OK

(4 bips = Erreur)

01-99 sec

00 = bistable

01 = Défaut

Temporisation

relais 2

1 bip

1 bip = OK

(4 bips = Erreur)

01-99 sec

00 = bistable

01 = Défaut

Temporisation

relais 1

1 bip

1 bip = OK

(4 bips = Erreur)

01-99 sec

00 = bistable

01 = Défaut

Temporisation

relais 3

1 bip

1 bip = OK

(4 bips = Erreur)

4’ ou 5’

5 = Défaut

Nombre de

termes

1 bip

1 bip = OK

(4 bips = Erreur)

Tous les

boutons sont

valides

12345=

interdit

Code maitre

KCIN 3 Relais

Relais 1 : Du rang 00 au rang 59,

Relais 2 : Du rang 60 au rang 79,

Relais 3 : Du rang 80 au rang 99.

RAPPEL

Retrouvez les informations complémentaires page 8.

FR KCINBT

Digicode® extérieur avec électronique sécurisée

2 bips sonores

1 bip

Mise à zéro de la

mémoire

1 bip

1 bip = OK

(4 bips = Erreur)

chiffres

AB=défaut

Termes de

modiﬁ cation

relais 1

1 bip

1 bip = OK

(4 bips = Erreur)

chiffres

13=défaut

Termes de

modiﬁ cation

relais 2

1 bip

1 bip = OK

(4 bips = Erreur)

chiffres

46=défaut

Termes de

modiﬁ cation

relais 3

1 bip

1 bip = OK

(4 bips = Erreur)

0 = Supprimer le

signal sonore

1 = Autoriser

signal sonore

faible

2 = Autoriser

signal sonore

fort

Signal

sonore

1 bip = OK

4’ ou 5’ chiffres

------------------

4 bips =

Rang occupé

00-99

Programmation

des codes

utilisateurs

KCINBT

Digicode® extérieur avec électronique sécurisée

7] PROGRAMMATION

A. PREMIÈRE UTILISATION OU APRÈS RAZ

1. Mettez sous tension le système :

Sur l’électronique sécurisée :

- la LED verte s’allume

- puis la LED rouge

- puis la LED verte et rouge clignotent

Sur le clavier :

- 1 bip sonore est émis

- le clavier s’éclaire et clignote

2. Saisissez 2 fois un même code pour le code maître (seulement 5 termes).

Le code 12345 est interdit en code maître.

- Le clavier arrête de clignoter

- À la ﬁ n de la 1ère saisie du code maître, le clavier s’éteint puis s’allume

- Saisissez une 2ème fois le code maître

- Si les deux codes maîtres saisis sont identiques, 2 bips sonores sont émis

Sinon attendez que le lecteur se remette à clignoter pour ressaisir les codes maîtres

(environ 10 secondes)

- Entrée en mode programmation

3. Conﬁ gurez le système avec le menu programmation.

- Pour sortir de programmation, appuyez sur la touche B

B. REMISE À ZÉRO DE LA MÉMOIRE

Première possibilité voir schéma de programmation A6 (page 6), seconde possibilité :

1. Coupez l’alimentation et positionnez un cavalier sur P1

(page 5).

2. Rétablissez l’alimentation :

Sur l’électronique sécurisée :

- LED rouge ﬁ xe pendant la remise à zéro

- LED rouge et verte clignote en attendant la saisie du nouveau code maître

Sur le clavier :

- 6 bips courts sonores sont émis pendant la remise à zéro suivi d’un bip long

- L’éclairage du clavier clignote en attendant la saisie du nouveau code maître

FR KCINBT

Digicode® extérieur avec électronique sécurisée

3. Retirez le cavalier sur P1.

- Le code maître et tous les codes sont effacés. Les valeurs par défaut sont rétablies

4. Reprenez à l’étape A

C. REMISE À ZÉRO DU CODE MAÎTRE

En fonctionnement normal, positionnez un cavalier en P1.

Attendre que le clavier clignote pour saisir un nouveau code maître

Sur l’électronique déportée :

- LED rouge ﬁ xe pendant la remise à zéro du code maître

- Puis LED verte clignotante

Sur le clavier :

- 3 bips courts sonores sont émis pendant la remise à zéro du code maître suivi

d’un bip long sonore

- L’éclairage du clavier clignote en attendant la saisie du nouveau code maître

D. CHANGEMENT DU CODE D’ENTRÉE PAR L’UTILISATEUR

L’autorisation de changement de code par l’utilisateur est déterminée par le positionnement

du cavalier P2. (Otez le cavalier pour interdire le changement de code et placez le cavalier

pour autoriser le changement).

1. Composez le code utilisé actuellement

- Le relais d’ouverture est commandé. 1 bip sonore est émis

2. Tapez immédiatement les 2 termes du code de modiﬁ cation :

- Relais 1, par défaut: A et B

- Relais 2, par défaut: 1 et 3

- Relais 3, par défaut: 4 et 6

- Un bip sonore est émis pour autoriser le changement

3. Composez le nouveau code d’ouverture :

- 2 bips sonores conﬁ rment la validation du nouveau code et le retour à un fonctionnement

normal

4. Vériﬁ ez la mémorisation du nouveau code en le composant

KCINBT

Weatherproof Illuminated Keypad with remote electronics

ENEN

Weatherproof Illuminated Keypad with remote electronics

Digicode®indoor/outdoor - IP64 (keypad)

- Polished heavy duty Zamak®cast alloy, high resistance to vandalism

Remote controller

- Remote controller and intelligence in a protected environment and connected with 3m cable

Plug’n’play connection

- Free voltage

- 12V to 24Vac and 12V to 48Vdc

- 3 independent relay outputs

Intuitive programming

- 100 user codes customisable by each user

Ergonomic

- Audible and visual feedback

Default programming

There is no master code in the factory setting (only 5 terms)

2 mounting available

- Operation of the BOXCODE perform with CDVI App

- Operation of the BOXCODE with CDVI App or TMKCIN keypad

1] KEY FEATURES

Thank you for buying our products and for the conﬁ dence you placed in our company.

THE APPLICATION

You have a possibility to add users with the Bluetooth connection and your Smart-

phone.

This app is available from Android 5 and IOS 8.1

6 steps about programming :

1. Press

connected box

3. Change user

codes relay 1

(door)

2. Change the box

name

enter the master code

during the ﬁ rst use

or connection

Tabla de contenidos

Idiomas:

Otros manuales de Teclado de CDVI

CDVI

CDVI GALEO/W Manual de usuario

CDVI

CDVI KRYPTO K4 Manual de instrucciones

CDVI

CDVI DC100E Manual de usuario

CDVI

CDVI GALEO 4.0 - Bluetooth Manual de usuario

CDVI

CDVI CAA Manual de usuario

CDVI

CDVI SOLAR2R Manual de usuario

CDVI

CDVI GALEO 4.0 - Bluetooth Manual de usuario

CDVI

CDVI PROFIL100EINT Manual de usuario

CDVI

CDVI KCIN Manual de usuario

CDVI

CDVI GALEO BT Manual de usuario

CDVI

CDVI DGA Manual de usuario

CDVI

CDVI C2R Manual de usuario

CDVI

CDVI KCIEN Manual de usuario

CDVI

CDVI KCIN Manual de usuario

CDVI

CDVI KCIENSBP Manual de usuario

CDVI

CDVI Digicode DGA Manual de usuario

CDVI

CDVI DG1 Guía de inicio rápido

CDVI

CDVI KCIN Manual de usuario

CDVI

CDVI GALEOR Manual de usuario

CDVI

CDVI Digicode Series Manual de usuario

CDVI

CDVI GALEO 4.0 - Bluetooth Manual de usuario

CDVI

CDVI Digicode PROFIL100EC Manual de usuario

CDVI

CDVI GALEO/W Manual de usuario

CDVI

CDVI GALEOR Manual de usuario

Manuales populares de Teclado de otras marcas

BFT

BFT SELETTO Manual de usuario

Micro Id

Micro Id MP7G3BL Manual de instrucciones

WindowMaster

WindowMaster WLI 130 Manual de usuario

ACT

ACT ACT PRO 1030 Manual de usuario

Cardin

Cardin SSB Series Manual de usuario

Harman Kardon

Harman Kardon KP 1 Manual de usuario

Chamberlain

Chamberlain KPR2000 Guía del usuario

CYP

CYP CR-KP1 Manual de usuario

Aeware

Aeware k-35 Series Guía de referencia

Aritech

Aritech CS-175 Series Manual de usuario

GE NetworX NX-1600E Series Manual de usuario

Lenze AC Tech

Lenze AC Tech MC SERIES Manual de usuario

Burg Wächter

Burg Wächter secuENTRY 7711 Manual de usuario

Aeware

Aeware in.k450 Manual de usuario

Lenze

Lenze EPM-H410 Manual de usuario

Toshiba

Toshiba RKP007Z Manual de usuario

Gemini

Gemini GEM-DXK1 KEYPAD Manual de usuario

Russound

Russound MDK-C5 Manual de funcionamiento
