CAMPAGNOLO Neutron Manual de usuario

Manuale Uso e Manutenzione - Owner’s Manual - Bedienungs-Anleitung

Manuel d’instructions et d’entretien - Manual de Uso yde Manutención - Handleiding

7269158 - 09/2003

©Campagnolo S.r.l.2003

NEUTRON

arbon Hu

PART 2

Ruote - Wheels - Laufräder

Roues - Ruedas - Wielen

ITALIANO

USO DEI MANUALI (PART 1 + PART 2)

Leggete attentamente le istruzioni riportate nei presenti manua-

li (PART 1+PART 2), che sono parte integrante del prodotto, e

conservateli per le future consultazioni.

La maggior parte delle operazioni di manutenzione e riparazione

della bicicletta richiedono conoscenze specifiche, esperienza e

attrezzaturaadeguata.Lasemplice attitudineallameccanica potreb-

be non essere sufficiente per operare correttamente sulla vostra

bicicletta. Se avete dubbi sulla vostra capacità di effettuare tali

operazioni, rivolgetevi a personale specializzato.

L'errata regolazione e manutenzione possono essere causa di

incidenti.

Il simbolo qui a lato indica le operazioni che

devono essere eseguite con particolare atten-

zione perché maggiormente legate alla sicu-

rezza dell'utilizzatore.

Il simbolo qui a lato indica le operazioni che

devono essere effettuate solo da persone

con elevato livello di preparazione ed espe-

rienza.

INDICE - PART 1

• Consigli per la sicurezza.

• Montaggio e smontaggio dei pignoni.

• Montaggio della ruota sul telaio.

• Uso del bloccaggio rapido.

• Regolazione della tensione dei raggi e centraggio delle ruote.

• Freni.

• Manutenzione periodica delle ruote.

INDICE - PART 2

1. La confezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2. Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3. Pneumatici......................................................4

4. Sostituzione del cerchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5. Sostituzione di un raggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6. Smontaggio e montaggio dei mozzi. . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

7. Registrazione dei mozzi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

SIMBOLI UTILIZZATI ALL’INTERNO DEL MANUALE

NEUTRON_CH IT 24-11-2003 12:27 Pagina 1

ITALIANO

1. LA CONFEZIONE

Nella confezione da Voi acquistata (Fig. 1)

sono presenti i seguenti articoli:

A- La ruota;

B- La borsa per ruote (se prevista);

C- “Manuale Uso e Manutenzione PART 1” e

“Manuale Uso e Manutenzione PART 2 -

NEUTRON Carbon Hub

”;

D- Il bloccaggio rapido;

E- La ghiera standard per il bloccaggio del

pacco pignoni (solo con ruote posteriori);

Attenzione!

La ghiera standard non è compatibile

con i pacchi pignoni con partenza da Z

= 11.

F- Il flap (rim tape).

NEUTRON_CH IT 24-11-2003 12:27 Pagina 2

ITALIANO

SPECIFICHE TECNICHE DELLA RUOTA

• Diametro ETRTO del cerchio: 622x15C

• Larghezza del flap (rim tape): 18 mm

• Tipo di mozzo:

- anteriore: HPW Carbon

- posteriore: HPW Carbon

• Dimensione battuta mozzo:

- anteriore: 100 mm

- posteriore: 130 mm

• Tipo di bloccaggi rapidi:

RECORD

• Peso nominale delle ruote:

- anteriore: 630 g

- posteriore: 870 g

• Pressione di gonfiaggio: vedi tabella a pag. 5

• Utilizzo: esclusivamente su strade con asfalto liscio o in pista.

Ruota anteriore:

• Tipo di raggio: AERO 2/1.5/2 - nero

• Numero di raggi: 22

• Lunghezza dei raggi: 294,5 mm

• Tensione consigliata: 60÷80 Kg

Ruota posteriore - lato ruota libera:

• Tipo di raggio: AERO 2/1.8/2 - nero

• Numero di raggi: 12

• Lunghezza dei raggi: 296,5 mm

• Tensione consigliata: 120÷140 Kg

Ruota posteriore - lato opposto ruota libera:

• Tipo di raggio: AERO 2/1.5/2 - nero

• Numero di raggi: 12

• Lunghezza dei raggi: 295,5 mm

• Tensione consigliata: 50÷70 Kg

SPECIFICHE TECNICHE DEI RAGGI

ATTENZIONE!

Verificate che vengano installati solo raggi originali e del tipo specifico per il Vostro modello di ruota. L’utilizzo di raggi non adatti può essere

causa di incidenti, lesioni fisiche o morte.

2. CARATTERISTICHE TECNICHE

NEUTRON_CH IT 24-11-2003 12:27 Pagina 3

ITALIANO

• La ruota da voi acquistata è progettata per montare copertoncini (clincher).

• Prima di montare le coperture, installate sul cerchio il flap (rim tape) di protezione utilizzando esclusivamente quello in dotazione (cod. WH-RT02).

• Prima di montare le coperture, controllate che il diametro indicato sul pneumatico sia 622 mm e che la sezione del pneumatico sia compresa tra 18 e

25 mm, per essere sicuri che la copertura e il cerchio siano compatibili secondo lo standard ETRTO (European Tire and Rim Technical Organization).

INSTALLAZIONE DEL COPERTONCINO

Prestate attenzione a non danneggiare o, comunque, a non piegare alcuna

porzione di cerchio durante l’installazione del pneumatico.

• Inserite un lato del copertoncino nell'apposita sede sul cerchio (Fig. 2).

• Gonfiate leggermente la camera d'aria per facilitarne il montaggio.

• Posizionate la camera d'aria tra cerchio e copertoncino iniziando con l'inse-

rire la valvola nel foro sul cerchio.

• Inserite il secondo lato del copertoncino nella sede del cerchio.

ATTENZIONE!

Un errato montaggio del pneumatico può provocare il suo improvviso sgonfiaggio, scoppio o distacco ed essere causa di incidenti, gravi lesio-

ni o morte.

3. PNEUMATICI

NEUTRON_CH IT 24-11-2003 12:27 Pagina 4

ITALIANO

GONFIAGGIO E SGONFIAGGIO DELLA RUOTA

•Per gonfiare il pneumatico: rimuovete il tappo, svitate la valvola e gonfiate utilizzando un compressore o una pompa con manometro per ottenere la

pressione desiderata, riavvitate la valvola, quindi riposizionate il tappo.

•Per sgonfiare il pneumatico: rimuovete il tappo, svitate leggermente la valvola e premetela fino a raggiugere la pressione desiderata; riavvitate la val-

vola, quindi riposizionate il tappo.

AVVERTENZA! Pressioni di esercizio

Sezione del Pressione Pressione

copertoncino (mm) (bar) (psi)

19 9,5 137

20 9 130

23 7,8 113

25 7,2 104

Non superate mai la massima pressione di gonfiaggio consigliata dal produtto-

re del pneumatico per la sezione del copertoncino da voi utilizzato (vedi tabella

“Pressioni di esercizio”).

Una pressione eccessiva riduce l’aderenza del pneumatico alla strada e aumen-

ta il rischio che il pneumatico possa scoppiare improvvisamente.

Una pressione troppo bassa riduce le prestazioni della ruota e aumenta la pos-

sibilità che il pneumatico si sgonfi improvvisamente e inaspettatamente. Una

pressione troppo bassa potrebbe inoltre causare danni e usura prematura del

cerchio.

ATTENZIONE!

Una pressione del pneumatico non corretta potrebbe causare la rottura del pneumatico o la perdita di controllo della bicicletta ed essere causa

di incidenti, lesioni fisiche o morte.

NEUTRON_CH IT 24-11-2003 12:27 Pagina 5

4. SOSTITUZIONE DEL CERCHIO

• Prima di procedere allo smontaggio della ruota, annotate su un foglio l'orientamento originale del cerchio e la dis-

posizione dei raggi per essere sicuri di poter rimontare la ruota in modo corretto.

• Procuratevi il cerchio di ricambio originale Campagnolo

• Durante le operazioni di avvitamento o svitamento dei dadi, i raggi devono essere tenuti fermi per prevenirne la

rotazione, prestando attenzione a non danneggiarli.

• Il foro di scarico acqua deve essere tenuto sul lato opposto al lato ruota libera.

AVVERTENZA!

Prestate particolare attenzione a come maneggiate i raggi onde evitare di graffiare accidentalmente il cerchio.

• Mediante una chiave esagonale da 5 mm, svitate di un giro i dadi di tutti i raggi della ruota (Fig. 4), tenendoli fermi

per prevenirne la rotazione.

ATTENZIONE!

L’utilizzo di ruote non centrate correttamente o con raggi rotti e/o

danneggiati può provocare incidenti, lesioni fisiche o morte.

• Per ogni raggio, svitate completamente il dado, rimuovete la piastrina,

quindi sfilate il raggio dal cerchio.

• Montate prima tutti i raggi sul lato sinistro della ruota e poi quelli del

lato destro.

• I fori per i raggi di destra e di sinistra non sono allineati, ma sono leg-

germente spostati rispettivamente verso destra e verso sinistra.

NON MONTATE MAI UN RAGGIO DEL LATO SINISTRO IN UN FORO

DI DESTRA E VICEVERSA.

ITALIANO

5 mm

max. 15,5

ATTENZIONE!

Sostituite la ruota quando la distanza tra le alette del cerchio supera i 15,5 mm (Fig. 3). Un cerchio deformato può causare l’uscita improvvisa del

copertoncino dalla sua sede e causare incidenti, lesioni fisiche o morte.

NEUTRON_CH IT 24-11-2003 12:27 Pagina 6

ITALIANO

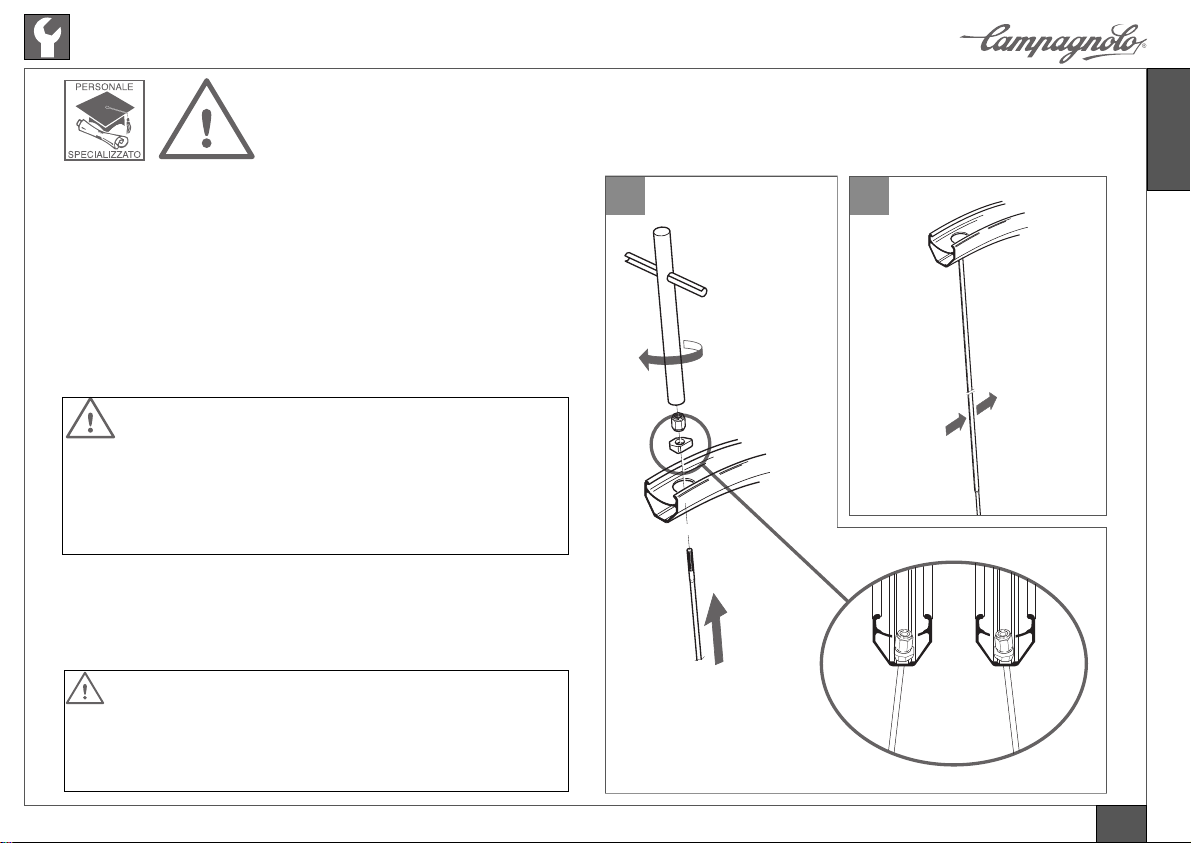

• Per ogni raggio (Fig. 6):

- inserite il raggio nel foro del nuovo cerchio;

- inserite la piastrina tenendo la zona concava rivolta verso l'esterno della

ruota e posizionandola nell'apposita scanalatura sul cerchio; se state

montando un raggio del lato sinistro della ruota il lato lungo della piastri-

na dovrà essere rivolto verso sinistra e viceversa come illustrato in figura 5;

- controllate che piastrine e barilotti sul mozzo siano perfettamente in posi-

zione, quindi avvitate il dado.

Nota

Ad operazione ultimata, accertatevi che il raggio sia orientato in posizione

aerodinamica (Fig. 7).

ATTENZIONE!

Durante il montaggio della ruota, controllate che le piastrine riman-

gano in posizione poiché una piastrina posizionata non correttamen-

te potrebbe, durante la fase di tensionamento dei raggi, danneggiare

irreparabilmente il profilo del cerchio. Un cerchio danneggiato può

rompersi improvvisamente e causare incidenti, lesioni fisiche o

morte.

• Eseguite le operazioni indicate al punto precedente per tutti i raggi.

• Seguendo le operazioni descritte nel “Manuale Uso e Manutenzione

PART1” - capitolo 5:

- Effettuate il tensionamento e l'assestamento dei raggi.

- Controllate il centraggio e la campanatura della ruota.

ATTENZIONE!

Verificate che il fianco del cerchio non presenti segni di usura, dan-

neggiamenti o deformazioni sulla pista frenante. Un cerchio danneg-

giato può rompersi improvvisamente e causare incidenti, lesioni fisi-

che o morte.

NEUTRON_CH IT 24-11-2003 12:27 Pagina 7

ITALIANO

5.1 - RUOTA ANTERIORE E RUOTA POSTERIORE

LATO OPPOSTO ALLA RUOTA LIBERA

• Prima di procedere al montaggio, controllate nelle specifiche tecniche

a pagina 3 il tipo e la lunghezza del raggio da sostituire, il valore con-

sigliato e il valore massimo da non superare relativi alla tensione del

raggio.

• Verificate che non vi siano residui di sabbia o altre impurità all'interno

del cerchio; eventualmente ricorrete ad un getto d'aria compressa per

eliminarle.

• Procuratevi il raggio di ricambio originale Campagnolo

• Durante le operazioni di avvitamento o svitamento dei dadi, i raggi

devono essere tenuti fermi per prevenirne la rotazione, prestando

attenzione a non danneggiarli.

AVVERTENZA!

Prestate particolare attenzione a come maneggiate i raggi onde evitare

di graffiare accidentalmente il cerchio.

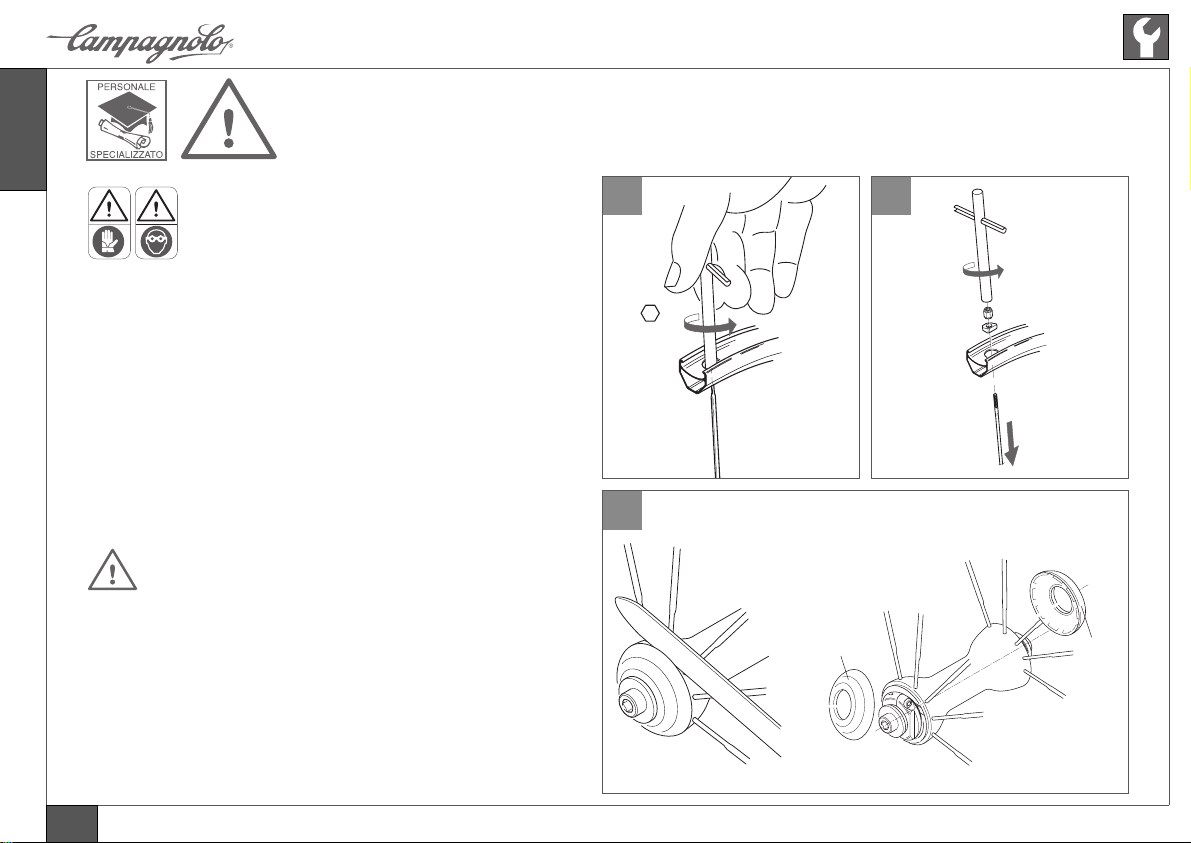

• Mediante una chiave esagonale da 5 mm, svitate completamente il

dado del raggio da sostituire (Fig. 8), tenendo fermo quest’ultimo per

prevenirne la rotazione.

• Rimuovete il dado e la piastrina, quindi sfilate il raggio dal cerchio (Fig.9).

• Utilizzando una lama rigida (ad esempio un coltellino) posizionata

come indicato in Fig. 10 e prestando attenzione a non rovinare il

mozzo o i raggi, rimuovete i coperchietti laterali (A) dal mozzo.

5. SOSTITUZIONE DI UN RAGGIO

5 mm

ATTENZIONE!

Indossate sempre guanti e occhiali protettivi mentre

operate con i raggi.

NEUTRON_CH IT 24-11-2003 12:27 Pagina 8

141312

ITALIANO

• Svitate il dado di bloccaggio (B- Fig. 11) con la chiave a brugola da 5

mm inserita a fondo, contrastando la rotazione del perno con un’altra

chiave a brugola da 5 mm inserita a fondo nell’estremità opposta del

perno.

• Utilizzando una chiave a brugola da 2,5 mm, allentate di 3 giri la vite

(C- Fig. 12).

• Svitate e rimuovete la ghiera (D- Fig. 13), rimuovete l’anello (E- Fig.

13), quindi estraete il perno (F- Fig. 13).

• Sfilate il raggio da sostituire (G- Fig. 14) dal mozzo.

D E F

NEUTRON_CH IT 24-11-2003 12:27 Pagina 9

Otros manuales para Neutron

Tabla de contenidos

Idiomas:

Otros manuales de Accesorios para bicicletas de CAMPAGNOLO

CAMPAGNOLO

CAMPAGNOLO BR-B0500X1 Manual de usuario

CAMPAGNOLO

CAMPAGNOLO V3 Manual de usuario

CAMPAGNOLO

CAMPAGNOLO Centaur Ultra-Torque Crankset Manual de usuario

CAMPAGNOLO

CAMPAGNOLO SUPER RECORD 12 Manual de usuario

CAMPAGNOLO

CAMPAGNOLO 10 Speed Manual de usuario

CAMPAGNOLO

CAMPAGNOLO Centaur Front Derailleur Manual de usuario

CAMPAGNOLO

CAMPAGNOLO 11 Speed Manual de usuario

CAMPAGNOLO

CAMPAGNOLO Ekar 13S Rear Derailleur Manual de usuario

CAMPAGNOLO

CAMPAGNOLO FRONT HUB Manual del propietario

CAMPAGNOLO

CAMPAGNOLO Brakes Manual de usuario

CAMPAGNOLO

CAMPAGNOLO ErgoBrain Manual de usuario

CAMPAGNOLO

CAMPAGNOLO Record Pista Manual de usuario

CAMPAGNOLO

CAMPAGNOLO SUPER RECORD REAR DERAILLEUR Manual de usuario

CAMPAGNOLO

CAMPAGNOLO Hiddenset Manual de usuario

CAMPAGNOLO

CAMPAGNOLO C10 HD-L Manual de usuario

CAMPAGNOLO

CAMPAGNOLO EPS Manual de usuario

CAMPAGNOLO

CAMPAGNOLO 11 Speed Manual de usuario

CAMPAGNOLO

CAMPAGNOLO Ekar 13S Chain C-Link Manual de usuario

CAMPAGNOLO

CAMPAGNOLO SUPER RECORD WIRELESS Manual de usuario

CAMPAGNOLO

CAMPAGNOLO ErgoBrain Manual de usuario

CAMPAGNOLO

CAMPAGNOLO BR-PE05001 Manual de usuario

CAMPAGNOLO

CAMPAGNOLO Ultra-Torque OS Fit Manual de usuario

CAMPAGNOLO

CAMPAGNOLO Ergopower Record 12s Manual de usuario

CAMPAGNOLO

CAMPAGNOLO Ekar 13S Chain Manual de usuario

Manuales populares de Accesorios para bicicletas de otras marcas

Sigma

Sigma BC 16.16 Manual de usuario

Playcore

Playcore Dero Setbacks Manual de usuario

VDO Cyclecomputing

VDO Cyclecomputing x3dw Manual de usuario

Cateye

Cateye RAPID X2 Manual de usuario

buratti meccanica

buratti meccanica Clorofilla Trail Manual de usuario

Shimano

Shimano SG-8R20 Instrucciones de funcionamiento

BOB

BOB YAK Manual de usuario

APLIC

APLIC 303303/20190717TW012 Manual de usuario

SRAM

SRAM AXS BlipBox Manual de usuario

Garmin

Garmin EDGE 500 Manual de usuario

Shimano

Shimano FD-RX810 Manual de usuario

Cateye

Cateye V2C - Manual de instrucciones

KMART

KMART 43115907 Manual de usuario

SIGMA SPORT

SIGMA SPORT Buster 2000 Manual de usuario

NVO Components

NVO Components STEM Manual de usuario

DAXYS

DAXYS BP188 Manual de usuario

XLC

XLC BV-W17 Manual de usuario

Deda Elementi

Deda Elementi SUPERBOX Manual de usuario
