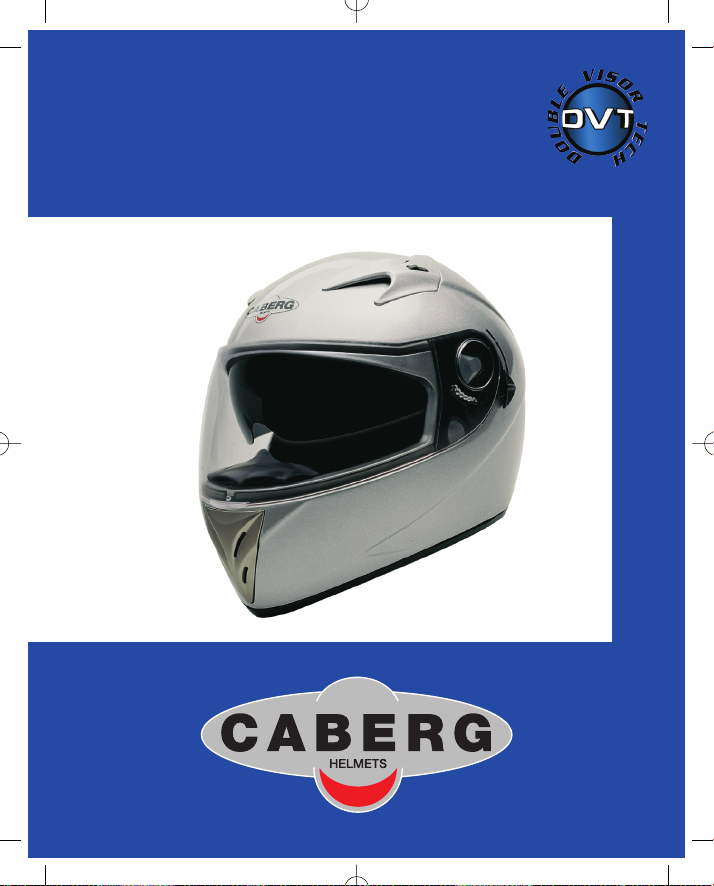

Caberg V2R Manual de usuario
V2R
imp.caberg 2122004 15:21 Pagina 1
Italiano ...................................................... pag. 2-7
English ...................................................... pag. 8-13
Deutsch ...................................................... pag. 14-19
Français ...................................................... pag. 20-25
Español ...................................................... pag. 26-31
1
imp.caberg 2 12 2004 15:21 Pagina 3
ITA
2
1. ISTRUZIONI SMONTAGGIO/MONTAGGIO
VISIERA TRASPARENTE.
1.1 Aprire la visiera fino a far coincidere la freccia presente sul
meccanismo con la tacca della visiera. Spingere il bottone A
di sgancio verso la parte posteriore del casco e svincolare la
visiera (Fig.1).
1.2 Ripetere le operazioni sul lato opposto e rimuovere la visiera.
1.3 Per rimontare la visiera trasparente eseguire le suddette ope-
razioni in senso contrario.
2. ISTRUZIONI SMONTAGGIO VISIERA FUMÈ
2.1 Alzare la visiera trasparente. Spingere il bottone Bverso l’al-
to ed esercitando una leggera trazione rimuovere il mecca-
nismo visiera completo con la visiera trasparente aggancia-
ta (Fig.2).
2.2 Ripetere le operazioni sul lato opposto e rimuovere il mecca-
nismo visiera completo.
2.3 A visiera fumè abbassata svitare la vite Ce sganciare la leva
di movimento D(Fig.3).
2.4 Partendo dal lato della leva di movimento, ora completamente
sganciata, abbassare ulteriormente la visiera fumè oltre il
bordo frontale calotta ed estrarla esercitando una leggera tra-
zione verso la parte anteriore del casco (Fig.4).
imp.caberg 2 12 2004 15:21 Pagina 4
3
ITA
Fig. 1
Fig. 2
Fig. 3
Fig. 4
A
B
C
D
imp.caberg 2 12 2004 15:21 Pagina 5
ITA
4
3. ISTRUZIONI MONTAGGIO VISIERA FUMÈ
3.1 Ripetere l’operazione 2.1 e 2.2
3.2 Inserire il braccio della visiera fumè nella propria sede fino a
poter vedere il dado di ottone (Fig.5).Posizionare la leva di
movimento Din corrispondenza del braccio della visiera fumè
ed avvitare la vite C. (Fig.3)
3.3 Inserire la visiera fumè nel lato opposto esercitando una
leggera pressione.
3.4 Montare quindi la visiera trasparente come indicato nel punto 1
ATTENZIONE! Non utilizzare la visierà fumè nelle ore notturne o di
scarsa visibilità.
ATTENZIONE! Ogni operazione di regolazione della visiera fumè
deve essere eseguita a veicolo fermo.
4. ISTRUZIONI SMONTAGGIO CUFFIA INTERNA LAVABILE.
Per lo smontaggio della cuffia interna potete iniziare indiffe-
rentemente dal guanciale destro o sinistro.
4.1 Rimuovere il guanciale tirandolo verso la parte interna del
casco fino a sganciare i bottoni di fissaggio posti sul retro,
quindi ripetere l’operazione anche sull’altro guanciale (Fig. 6)
4.2 Partendo dal paranuca sganciare la fodera esercitando una
leggera trazione verso l’interno del casco (Fig.7).
Continuando la leggera trazione svincolare anche le linguette
di fissaggio laterali Fe il telaietto di fissaggio fronte E(Fig.8).
4.3 Estrarre completamente la fodera.
imp.caberg 2 12 2004 15:21 Pagina 6
ITA
5
Fig. 5
Fig. 6
Fig. 7
Fig. 8
E
F
F
imp.caberg 2 12 2004 15:21 Pagina 7
ITA
6
PULIZIA CUFFIA INTERNA LAVABILE
Il tessuto dell’imbottitura interna di conforto è trattato con procedi-
mento SANITIZED® che ha un’azione batteriostatica e fungostatica.
L’effetto batteriostatico e fungostatico SANITIZED®:
• Combatte la formazione di odori sgradevoli
• Mantiene freschi più a lungo i prodotti con esigenze igieniche
• Impedisce la proliferazione dei funghi responsabili delle micosi
della pelle.
Lavare rigorosamente a mano con sapone neutro a 30° max.
Risciacquare in acqua fredda; non strizzare; asciugare a tempe-
rature ambiente.
ATTENZIONE! Non lavare mai la cuffia interna in lavatrice. Per la
pulizia della cuffia interna non utilizzare mai petrolio, benzina o altri
solventi.
5. ISTRUZIONI MONTAGGIO CUFFIA INTERNA LAVABILE
5.1 Posizionare la cuffia all’interno del casco.
5.2 Inserire ed agganciare il telaietto di fisaggio frontale Eal sup-
porto fissato al polistirolo (Fig.8).
5.3 Inserire ed agganciare le linguette di fissaggio laterali Ftra il
polistirolo e la calotta (Fig.9), quindi eseguire le stesse opera-
zioni per la linguetta di fissaggio zona paranuca (Fig.10)
5.4 Agganciare i guanciali premendo i bottoni di fissaggio posti
sul retro.
6. WIND STOP
Il paravento limita le infiltrazioni di aria fredda dal basso.
6.1 ISTRUZIONI MONTAGGIO WIND STOP
Inserire e premere in posizione centrale il telaietto di fissaggio
del paravento tra il bordo della calotta e la mentoniera (Fig.11)
6.2 ISTRUZIONI SMONTAGGIO WIND STOP
Ruotare il paravento, indifferentemente in senso orario o
antiorario, sino ad estrarlo completamente (Fig.12)
imp.caberg 2 12 2004 15:21 Pagina 8
ITA
7
Fig. 9
Fig. 10
Fig. 11
Fig. 12
F
imp.caberg 2 12 2004 15:21 Pagina 9
8
1. HOW TO FIX AND REMOVE THE CLEAR VISOR.
1.1 Open the visor until the small arrow on the mechanism mat-
ches the sign on the visor. Press the release button Aand pull
it backwards (Pic.1) then release the visor.
1.2 In order to remove the visor entirely, repeat the above step on
the opposite side.
1.3 Repeat the above steps in reverse order to mount back the
clear visor.
2. HOW TO REMOVE THE SMOKE VISOR
2.1 Open the clear visor. Press the button Bupwards while pulling
kindly in order to remove the visor mechanism together with
the clear visor on one side (Pic.2)
2.2 Repeat the above step on the opposite side to remove com-
pletely the visor mechanism with the clear visor.
2.3 With the smoke visor lowered unscrew the screw Cthen
release the movement lever D(Pic.3).
2.4 Starting from the side of the movement lever, lower the smoke
visor even further beyond the front edge rim of the shell and
then extract it by pulling it gently. (Pic.4).
ENG
imp.caberg 2 12 2004 15:21 Pagina 10
9
ENG
Pic. 1
Pic. 2
Pic. 3
Pic. 4
A
B
C
D
