Bticino QMT Series Manual de usuario

Y4419D01GF18W12

QMT

Manuale installatore • Installation manual

ITALIANO 3

ENGLISH 45

QMT

Quadri Media Tensione QMT

Indice

Manuale installatore

1 Ricevimento 5

1.1 Controllo al ricevimento 5

1.2 Immagazzinamento e movimentazione 5

1.3 Dati dimensionali 6

1.4 Pesi indicativi degli scomparti 8

2 Installazione 9

2.1 Posizionamento degli scomparti sui cunicoli dei cavi 9

2.2 Fissaggio a pavimento degli scomparti 10

2.3 Distanze da tenere fra i quadri e le pareti nei locali di installazione 10

2.4 Accoppiamento fra scomparti 11

2.5 Montaggio chiusure terminali 11

2.6 Collegamento barre di potenza per tensioni di isolamento 24kv 12

2.7 Montaggio cavi e barre sui poli dell’interruttore in vuoto 13

2.8 Collegamento cavi di potenza 16

2.9 Passaggio cavi dei conduttori di messa a terra 18

2.10 Collegamento circuiti ausiliari 19

2.11 Cassonetto BT 20

3 Sequenze di manovra e accesso agli scomparti 21

3.1 Accesso all’interno degli scomparti QMT 21

3.2 Sequenze di manovra per scomparti tipo DS1, DSS, DL, DLM 22

3.3 Sequenze di manovra per scomparti tipo BM1, BMS, MUTV, BMSL, FF 23

3.4 Sequenze di manovra per scomparti tipo BMC 24

3.5 Sequenze di manovra per scomparti tipo BMR 25

3.6 Sequenze di manovra per scomparti tipo RS, RC, MU, MUR, CCL, CCT 26

3.7 Sequenze di manovra per scomparti tipo CCST 27

4 Descrizione funzionamento dei sezionatori 28

4.1 Tipi di comando per i sezionatori 28

4.2 Utilizzo del comando tipo LT 29

4.3 Utilizzo del comando tipo 3D 30

4.4 Utilizzo del comando tipo NL 32

4.5 Estrazione / inserimento fusibili 33

4.6 Utilizzo dei blocchi a chiave 34

5 Descrizione funzionamento degli interruttori 35

5.1 Descrizione generale 35

5.2 Carica molle 36

5.3 Comandi chiusura apertura 37

5.4 Caratteristiche accessori elettrici 38

5.5 Blocchi a chiave 39

6 Manutenzione 40

6.1 Generalità 40

6.2 Programma di manutenzione impianto 40

6.3 Programma di manutenzione e controllo interruttore in vuoto 41

6.4 Interventi per eventuali anomalie di funzionamento interruttore in vuoto 42

Il presente documento contiene le istruzioni necessarie per l’installazione, la messa in servizio,

l’esercizio e la manutenzione delle unità di Media Tensione della gamma QMT.

Il rispetto delle informazioni contenute in questa pubblicazione garantisce la sicurezza degli

operatori e il buon funzionamento dell’apparecchiatura.

Verificare che il locale di installazione (spazi, segregazioni e ambiente) sia idoneo per

l’apparecchiatura elettrica.

Tutte le operazioni di installazione, messa in servizio e manutenzione devono essere effettuate da

personale con una adeguata conoscenza dell’apparecchiatura.

Verificare che durante il servizio non vengono superate le prestazioni nominali dell’apparecchio.

BTicino declina ogni responsabilità per inconvenienti commessi alla mancata osservanza di queste

istruzioni o all’esecuzione di operazioni non previste in questo manuale.

BTicino declina ogni responsabilità per qualsiasi tipo di manomissione effettuata nei confronti

delle carpenterie e delle apparecchiature in esse contenute.

Si sconsiglia pertanto un utilizzo delle celle QMT diverso da quanto indicato nelle tipologie degli

schemi inseriti all’interno dei nostri documenti (vedi catalogo e manuale di uso e manutenzione).

In caso di ulteriori chiarimenti interpellare direttamente BTicino.

Assicurarsi che l’ambiente d’installazione sia idoneo per l’apparecchiatura elettrica.

Assicurarsi che durante le fasi di installazione, esercizio e manutenzione vengano rispettate le

prescrizioni normative e di legge vigenti in materia in accordo con le regole di buona tecnica e di

sicurezza sul lavoro.

Verificare che durante il servizio non vengano superate le prestazioni nominali dell’apparecchio.

Il personale operante deve avere a disposizione il presente manuale al quale attenersi scrupolosa-

mente.

Quadri Media Tensione QMT

Manuale installatore

1 Ricevimento

1.1 Controllo al ricevimento

Esaminare lo stato del materiale ricevuto e la corrispondenza con quanto previsto in sede di ordine.

Se al disimballo, da eseguire con cura, venissero riscontrati danni o irregolarità, procedere alla

relativa segnalazione entro e non oltre 5 giorni dal ricevimento del materiale; la segnalazione deve

riportare l’indicazione del numero di bolla o di commessa ed il numero di matricola relativo allo

scomparto danneggiato.

ATTENZIONE

In presenza di un interruttore in vuoto, prima di eseguire qualsiasi operazione verificare sempre

che le molle del comando siano scariche e che l’apparecchio si trovi in posizione di aperto.

1.2 Immagazzinamento e movimentazione

Il QMT è fornito o con piedini metallici h=100mm smontabili, o avvitato su pallet con imballo

semplice o avvitato su pallet con involucro in legno.

Se, prima della messa in servizio, il quadro deve permanere a magazzino anche per breve tempo,

si raccomanda: di coprire con telo impermeabile per non esporre a pioggia; di non esporre a tem-

perature estreme (minori di –20°C o maggiori di 65°C).

ATTENZIONE

- Utilizzare come magazzino un ambiente asciutto, non polveroso, e privo di agenti chimici

aggressivi.

- Sistemare il quadro su un piano orizzontale, non direttamente a contatto del pavimento, ma su

adatto appoggio.

- Non tenere il QMT in posizione di chiuso su linea per evitare inutili

sollecitazioni e rischi di infortuni al personale.

Per quanto riguarda il sollevamento attenersi alle seguenti istruzioni:

Gli scomparti devono essere posti sopra un robusto piano di appog-

gio e sollevati preferibilmente mediante apposito carrello elevatore.

È consentito l’uso di funi: in questo caso

le funi di sollevamento devono essere ag-

ganciate come mostrato in gura (le pia-

stre di sollevamento sono fornite su richie-

sta con lo scomparto).

Fig. 2

Fig. 3

Fig. 1

1 Ricevimento

1.3 Dati dimensionali

Scomparti tipo DS1, DL, DSS, MUTV, DS

Scomparti tipo RC, CCT, RS

Scomparti tipo BM1, BMS, BMSL

Scomparti tipo CCST, FF

Fig. 4

Fig. 6

Fig. 5

Fig. 7

Quadri Media Tensione QMT

Manuale installatore

Scomparti tipo BMC, BMR

Scomparti tipo MU, MUR

Scomparti tipo DLM

Scomparti tipo CCL

Fig. 8

Fig. 10

Fig. 9

Fig. 11

1 Ricevimento

1.4 Pesi indicativi degli scomparti

DS1 120 kg

DSS 120 kg

DL 130 kg

DS 140 kg

DLM 160 kg

RS 80 kg

RC 80 kg

CCST 100 kg

CCL 82 kg

CCT 95 kg

FF 125 kg

BM1 285 kg

BMS 300 kg

BMC 188 kg

BMR 183 kg

BMSL 295 kg

MU 130 kg

MUR 130 kg

MUTV 110 kg

NOTA: i pesi sono puramente indicativi e si intendono per scomparti in conformazione stan-

dard, ed al netto di accessori quali cassonetti BT, riduttori amperometrici, voltmetrici, moto-

rizzazioni ecc.

Quadri Media Tensione QMT

Manuale installatore

2 Installazione

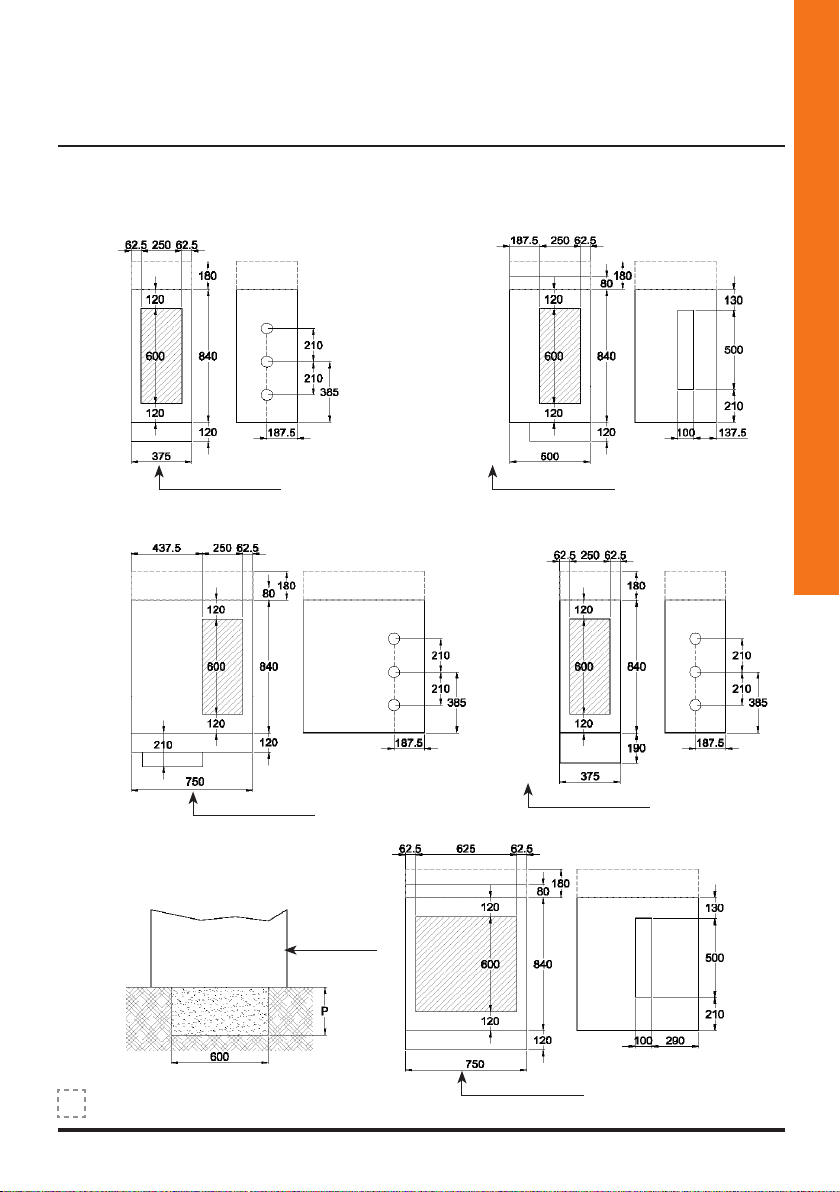

2.1 Posizionamento degli scomparti sui cunicoli dei cavi

Fronte

DS1, RC, DL, DSS, CCT, DS

BM1

CCST, DS1(500), CCL

BMC, BMR

DLM

Versione a tenuta di arco interno

Fig. 12

Fig. 14

Fig. 16

Fig. 13

Fig. 15

2 Installazione

2.2 Fissaggio a pavimento degli scomparti

2.3 Distanze da tenere fra i quadri e le pareti nei locali di installazione

* 150 per scomparti interruttore a tenuta di arco interno 12,5kA x 1sec.

Versione protetta Versione a tenuta di arco interno

Fronte

Fig. 17

Fig. 20

Fig. 18

Fronte Fronte

Fig. 19

RC DSS RS BM1 RC DSS RS BM1
