363411

Video Kit

Manuale installatore • Installation manual

LE08974AA01PC-16W16

Attenzione: le operazioni di installazione, configurazione, messa in servizio e manutenzione devono

essere effettuate da personale qualificato.

Caution: installation, configuration, starting-up and maintenance must be performed by qualified personnel.

Attention: les opérations d’installation, de configuration, de mise en service et d’entretien doivent être

confiées à un personnel qualifié.

Achtung: die Installation, Konfiguration, Inbetriebnahme und Wartung dürfen nur von qualifizierten

Fachleuten vorgenommen werden.

Atención: las operaciones de instalación, configuración, puesta en servicio y mantenimiento han de

ser efectuadas por personal cualificado.

Opgelet: laat de installatie, de configuratie, de inbedrijfstelling en het onderhoud door gekwalificeerd

personeel verrichten.

Atenção: As operações de instalação, configuração, colocação em serviço e manutenção devem ser

realizadas por pessoal qualificado.

Video Kit

• Vecchio impianto a campanello

Impianto esistente con 3 fili e sola chiamata.

• Old system with bell

Existing system with 3 wires and just call.

• Ancienne installation a sonnette

Installation existante à 3 fils et un seul appel.

• Alte klingelanlage

Vorhandene 3-Leiter Anlage nur mit Ruffunktion.

• Vieja instalación con timbre

Instalación existente con 3 hilos y una llamada.

• Oude deurbelinstallatie

Bestaande 3-aderige installatie met alleen een

oproepfunctie.

• Antiga instalação em campaínha

Instalação existente com 3 fios e somente

chamada.

230 Vac 12 V

230 Vac

}

34 6 0 0 0

032206

IP30

PRI230V~ 50 - 60Hz 260mA

BUS

2-1 27V 1,2A

PRI

BUSTK BUS P I

346830

230 Vac 12 V

1– + 2 3 4

230 Vac

230 Vac 12 V

230 Vac

}

34 6 0 0 0

032206

IP30

PRI230V~ 50 - 60Hz 260mA

BUS

2-1 27V 1,2A

PRI

BUSTK BUS P I

346830

230 Vac 12 V

1– + 2 3 4

230 Vac

• Nuovo impianto citofonico

Impianto realizzato senza modifiche ai 2 fili

esistenti: chiamata, videocitofono e serratura.

• New door entry system

System made without modifications to the 2 existing

wires; call, video handset and electric door lock.

• Nouvelle installation phonique

Installation réalisée sans modifications sur les 2 fils

existants: appel, vidéophone, et serrure électrique.

• Neue haustelefonanlage

Anlage ohne Änderungen an den vorhandenen 2 Leiter:

Ruffunktion, Gegensprechanlage und elektrisches Schloss.

• Nueva instalación interfónica

Instalación realizada sin las modificaciones a los 2 hilos

existentes: llamada, videoportero y cerradura eléctrica.

• Nieuwe deurtelefooninstallatie

Installatie aangelegd zonder wijzigingen aan de

2 bestaande aders: oproep, beeldhuistelefoon en

elektrisch deurslot.

• Nova instalação do intercomunicador

Instalação realizada sem modificar os 2 fios existentes:

chamada, intercomunicador vídeo e fechadura eléctrica.

*Acquistabile separatamente

*Can be purchased separately

*Vendu séparément

*Auf Anfrage getrennt erhältlich

*A la venta por separado

*Apart verkrijgbaar

*Adquirível separadamente

B C

1– + 2 3 4

>0,2 mm2

BTicino

L4669

0,35 mm20,28 mm2

BTicino

C9881U/5E

AWG24 UTP5

BTicino

336904

One PTT

278TP

0,28 mm2

OneSYT

+ Digital

5/10

OneSYT

+ NumTP

5/10

GIGATW

CAT5E

AWG24

One SYT

+ NumTP

8/10

Cable

ARB.6060-1

6/10

Cable

EV6R

6/10

mm2

A 50 m 140 m 145 m 200 m 200 m 150 m 200 m 50 m –

B 50 m 115 m 80 m 200 m 115 m 80 m 200 m 50 m –

C 50 m 130 m 80 m 200 m 100 m 80 m 200 m 50 m –

D 30 m 30 m – 50 m 30 m – – – 100 m

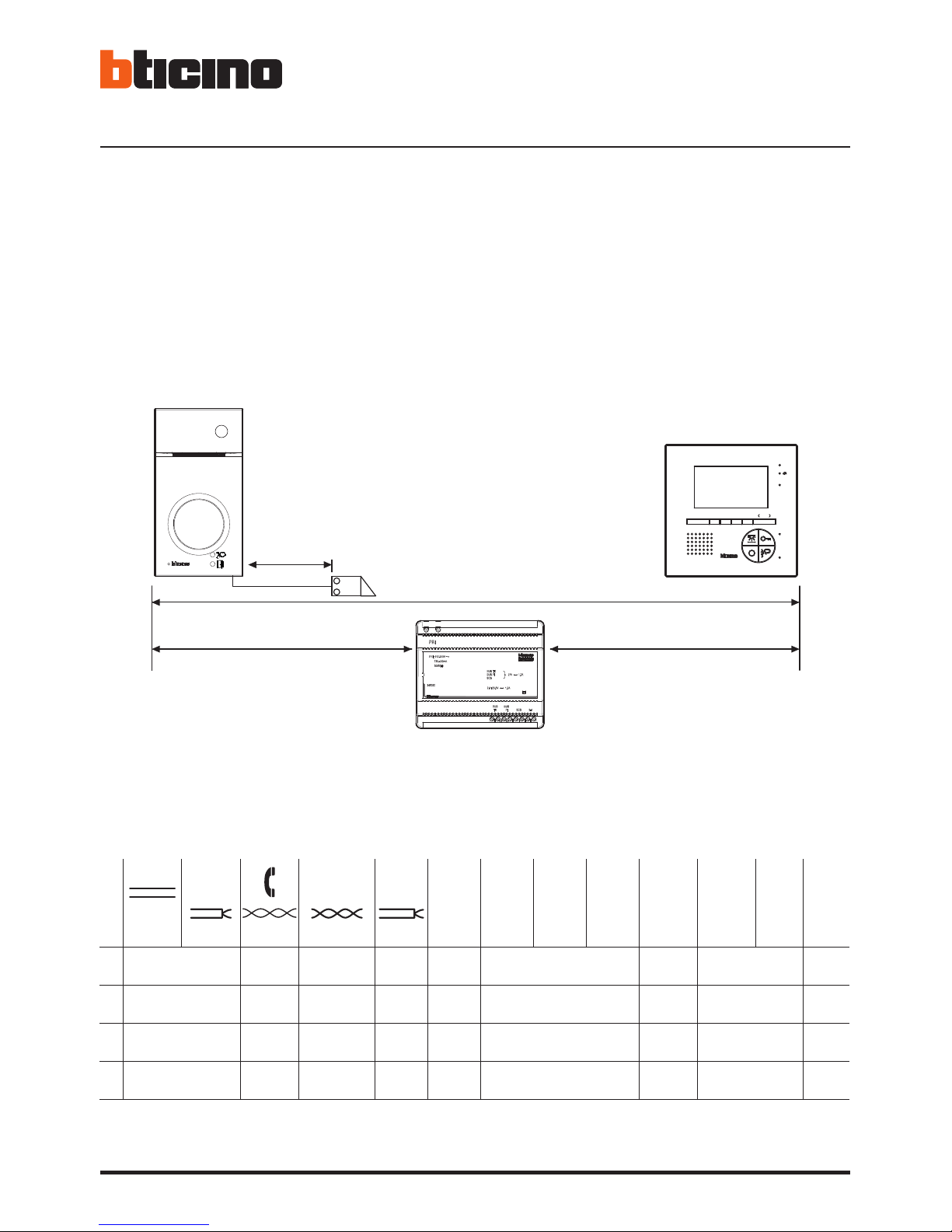

• Cavi e distanze (mm2)

• Cables and distances (mm2)

• Câbles et distances (mm2)

• Kabeln und Abstände (mm2)

• Cables y distancias (mm2)

• Kabels en afstanden (mm2)

• Cabos e distâncias (mm2)

Video Kit

•

Schema monofamiliare

•

One-family diagram

•

Schéma mono-familial

•

Schema Einfamilienhaus

•

Esquema monofamiliar

•

Schema eensgezins

•

Esquema monofamiliar

•APulsante locale apertura serratura.

BChiamata al piano.

S+ S- 18V; 4 A impulsivi. 250 mA mantenimento (30 Ω max).

•ADoor lock release local pushbutton.

BFloor call.

S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).

•ABouton local ouverture serrure.

BAppel à l’étage.

S+ S- 18V; 4 A impulsifs. 250 mA entretien (30 Ω max).

•ALokale Schlossöffnungstaste.

BEtagenruf.

S+ S- 18 V; 4 A impulsstrom. 250 mA Haltestrom (30 Ω max).

•APulsador local apertura cerradura.

BLlamada al piso.

S+ S- 18V; 4 A por impulsos. 250 mA mantenimiento (30 Ω max).

•ALokale knop opening slot.

BOproep aan verdieping.

S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω max).

•ABotão local de abertura da fechadura.

BChamada ao piso.

S+ S- 18V; 4 A instantâneos. 250 mA continuos (30 Ω max).

OFF

P= –

= –

N= –

= –

BUS

1– + 2 3 4

N= –

= –

T = –

S = –

P= –

–

BUS

PL S+S-

Bifamiliare •

Two-family

Monofamiliare •

One-family

• Schema bifamiliare 1

• Two-family diagram 1

• Schéma bi-familiale 1

• Schema Zweifamilienhaus 1

• Esquema bifamiliar 1

• Schema tweegezins 1

• Esquema bifamiliar 1

•APulsante locale apertura serratura.

BChiamata al piano.

S+ S- 18V; 4 A impulsivi. 250 mA mantenimento (30 Ω max).

•ADoor lock release local pushbutton.

BFloor call.

S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).

•ABouton local ouverture serrure.

BAppel à l’étage.

S+ S- 18V; 4 A impulsifs. 250 mA entretien (30 Ω max).

•ALokale Schlossöffnungstaste.

BEtagenruf.

S+ S- 18 V; 4 A impulsstrom. 250 mA Haltestrom (30 Ω max).

•APulsador local apertura cerradura.

BLlamada al piso.

S+ S- 18V; 4 A por impulsos. 250 mA mantenimiento (30 Ω max).

•ALokale knop opening slot.

BOproep aan verdieping.

S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω max).

•ABotão local de abertura da fechadura.

BChamada ao piso.

S+ S- 18V; 4 A instantâneos. 250 mA continuos (30 Ω max).

OFF

BUS

P= –

= –

N= –

= *1

P= –

= –

N= –

= –

BUS

PL S+S-

1– + 2 3 4

N= –

= –

T = –

S = –

P= –

–

* • Il secondo posto interno ed il configuratore 3501/1 devono essere acquistati separatemente.

• The second internal unit and the 3501/1 configurator must be purchased separately.

• Le deuxième poste interne et le configurateur 3501/1 doivent être achetés séparément.

• Die zweite Hausstation und der Konfigurator 3501/1 werden getrennt verkauft.

• La segunda unidad interior y el configurador 3501/1 se han de comprar por separado.

• De tweede binnenpost en de configurator 3501/1 moeten apart worden gekocht.

• A segunda unidade interna e o configurador 3501/1 devem ser adquiridos separadamente.

Bifamiliare •

Two-family

Monofamiliare •

One-family

Video Kit

• Schema bifamiliare 2

• Two-family diagram 2

• Schéma bi-familiale 2

•

Schema Zweifamilienhaus 2

• Esquema bifamiliar 2

• Schema tweegezins 2

• Esquema bifamiliar 2

* • Il secondo posto interno ed il configuratore 3501/1 devono essere acquistati separatemente.

• The second internal unit and the 3501/1 configurator must be purchased separately.

• Le deuxième poste interne et le configurateur 3501/1 doivent être achetés séparément.

• Die zweite Hausstation und der Konfigurator 3501/1 werden getrennt verkauft.

• La segunda unidad interior y el configurador 3501/1 se han de comprar por separado.

• De tweede binnenpost en de configurator 3501/1 moeten apart worden gekocht.

• A segunda unidade interna e o configurador 3501/1 devem ser adquiridos separadamente.

BUS

PL S+S-

OFF

BUS

P= –

= –

N= –

= *1

P= –

= –

N= –

= –

N= –

= –

T = –

S = –

P= –

–

1– + 2 3 4

Bifamiliare •

Two-family

Monofamiliare •

One-family

• Opzione serratura a relè

• Relay door lock option

• Option serrure à relais

• Option Relais-Schloss

• Opción cerradura de relé

• Optie relaisslot

• Opção trinco de relê

BUSPL S+S-

N= –

= –

T = –

S = –

P= –

–

8 A cosφ = 1

4 A cosφ = 0,7

3 A cosφ = 0,4

24Vdc; 24 Vac

24Vac

346250 (*)

S- S+ CNC NO

* • Fornito a corredo.

• Supplied.

• Fourni.

• Wird mitgeliefert.

• En dotación.

• Standaard meegeleverd.

• Fornecido no equipamento base.

•APulsante locale apertura serratura.

S+ S- 18V; 4 A impulsivi. 250 mA mantenimento (30 Ω max).

•ADoor lock release local pushbutton.

S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).

•ABouton local ouverture serrure.

S+ S- 18V; 4 A impulsifs. 250 mA entretien (30 Ω max).

•ALokale Schlossöffnungstaste.

S+ S- 18 V; 4 A impulsstrom. 250 mA Haltestrom (30 Ω max).

•APulsador local apertura cerradura.

S+ S- 18V; 4 A por impulsos. 250 mA mantenimiento (30 Ω max).

•ALokale knop opening slot.

S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω max).

•ABotão local de abertura da fechadura.

S+ S- 18V; 4 A instantâneos. 250 mA continuos (30 Ω max).

Video Kit

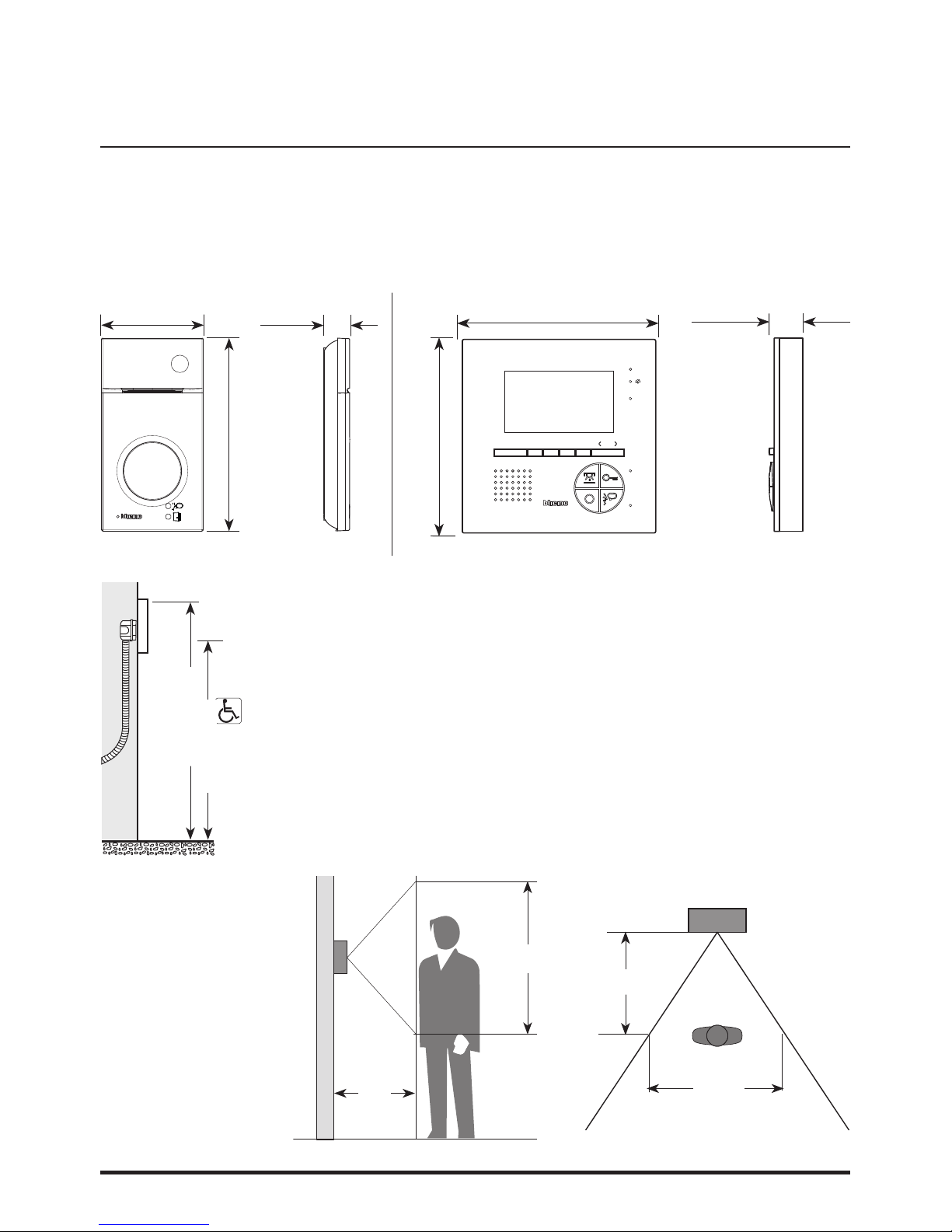

• Altezza consigliata salvo diversa normativa vigente.

• Recommended height, unless different regulations are specified.

• Hauteur conseillée sauf autre norme en vigueur.

• Empfohlene Höhe falls die gesetzlichen Vorschriften nichts anderes vorschreiben.

• Altura recomendada salvo normativa vigente diferente.

• Aanbevolen hoogte behoudens andere normen in voege.

• Altura aconselhada a não ser se a norma em vigor for diferente.

160 – 165 cm

135–140 cm

• Dati dimensionali

• Dimensional data

• Données dimensionnelles

• Maße

• Datos dimensionales

• Formaatgegevens

• Dados dimensionais

171 mm

1– + 2 3 4

27 mm

100 mm

190 mm

26 mm

• Campo di ripresa

• Field of view

• Éclairage cadrage caméra

• Aufnahmebereich

• Campo de filmación

• Campo de filmagem

• Opnameveld

50 cm

105°

140 cm

80°

115 cm

50cm

• Posto esterno

• Entrance panel

• Poste extérieur

• Türstation

• Placa exterior

• Externe plaats

• Unidade externa

1 - Telecamera

2 - LED illuminazione campo di ripresa

3 - Morsetti di collegamento

4 - Pulsanti di chiamata

5 - LED connessione attiva

6 - LED indicazione porta aperta

7 - Microfono

8 - Regolazione microfono

9 - Regolazione altoparlante

10 - Switch mono/bifamiliare

11 - Pulsante programmazione badge/Reset

12 - Pannello LED per illuminazione pulsante di

chiamata

13 - Sede dei configuratori

14 - Sensore di luminosità per retroilluminazione

notturna

15 - Altoparlante

1 - Caméra

2 - Voyant éclairage champ de cadrage

3 - Bornes de branchement

4 - Boutons d’appel

5 - Voyant connexion active

6 - Voyant indication porte ouverte

7 - Micro

8 - Réglage micro

9 - Réglage haut-parleur

10 - Commutateur mono/bi-familial

11 - Bouton de programmation badge/Reset

12 - Panneau Voyant d’éclairage bouton d’appel

13 - Logement des configurateurs

14 - Capteur de luminosité pour rétro-éclairage

nocturne

15 - Haut-parleur

1 - Camera

2 - Viewing field lighting LED

3 - Connection clamps

4 - Call pushbuttons

5 - Active connection LED

6 - Open door notification LED

7 - Microphone

8 - Microphone adjustment

9 - Loudspeaker adjustment

10 - One-family/two-family switch

11 - Key card programming pushbutton / Reset

12 - LED panel for call pushbutton lighting

13 - Configurator socket

14 - Brightness sensor for night backlighting

15 - Loudspeaker

Tabla de contenidos

Otros manuales de Sistema de intercomunicación de Bticino

Bticino

Bticino 317013 Manual de usuario

Bticino

Bticino U1073D Manual de usuario

Bticino

Bticino 368921 Manual de usuario

Bticino

Bticino 366611 Manual de usuario

Bticino

Bticino SCS 346833 Manual de usuario

Bticino

Bticino Iryde Touch Phone Manual de usuario

Bticino

Bticino 364614 Manual de usuario

Bticino

Bticino Sfera video kit Manual de funcionamiento

Bticino

Bticino Terraneo 342620 Manual de usuario

Bticino

Bticino Terraneo 342702 Manual de usuario

Bticino

Bticino 315411 Manual de funcionamiento

Bticino

Bticino AXOLUTE Manual de usuario

Bticino

Bticino Classe100 X16E Manual de funcionamiento

Bticino

Bticino Axolute Nighter 349320 Manual de usuario

Bticino

Bticino 375006 Manual de usuario

Bticino

Bticino 364232 Manual de usuario

Bticino

Bticino 308040 Guía del usuario

Bticino

Bticino 344642 Manual de usuario

Bticino

Bticino Terraneo 306000 Manual de usuario

Bticino

Bticino 367511 Manual de usuario

Bticino

Bticino 313271 Manual de usuario

Bticino

Bticino 342982 Manual de usuario

Bticino

Bticino Video-Kit 2 Manual de usuario

Bticino

Bticino 344252 Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario

LG L5142 Manual de usuario
