Bresser Researcher ICD Manual de usuario

Bedienungsanleitung

Instruction Manual

Mode d’emploi

Instrucciones de uso

Researcher ICD • Art. No. 58-03100

VORSICHT!

Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze

Hilfsmittel eingesetzt. Bewahren Sie deshalb dieses Gerät sowie alle

Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort auf.

Lassen Sie Kinder nur unter Aufsicht mit dem Gerät arbeiten!

Verpackungsmaterial (Plastiktüten, Gummibänder etc.)

von Kindern fernhalten!

CAUTION!

To work with this microscope, sharp and pointed aids are being used.

Please take care that this microscope and its accessories are stored at a

place out of reach of children. Let children only work with this microscope

under an adult’s supervision! Keep packing material (plastic bags etc.)

away from children!

ATTENTION!

Avec cet instrument, on utilise souvent des accessoires à angles vifs et

pointus. Pour cette raison, stockez-le ainsi que tous les accessoires à un

endroit inaccessible aux enfants. Ne laissez travailler les enfants avec cet

instrument uniquement sous la surveillance d’un adulte! Eloignez l’emballage

(sacs en plastique, élastiques, etc.) des enfants!

¡ATENCIÓN!

La utilización de este dispositivo suele requerir el empleo de

herramientas puntiagudas o de bordes afilados, lo que significa que deberá

guardar éste y todos sus accesorios y elementos adicionales en un lugar

alejado del alcance de los niños. No deje que los niños manipulen el aparato,

a menos que se encuentren bajo supervisión de un adulto. Asimismo,

mantenga el material de embalaje (bolsas de plástico, bandas de goma, etc.)

lejos del alcance de los niños.

(DE/AT/CH) Bedienungsanleitung 4

(GB/IE) Instruction Manual 8

(FR/BE) Mode d’emploi 12

(ES) Instrucciones de uso 16

Fig. 1

Fig. 3

Fig. 7

1! 1@ 1#

Fig. 2

Fig. 4 1^

Fig. 5

Fig. 6

1& 1&

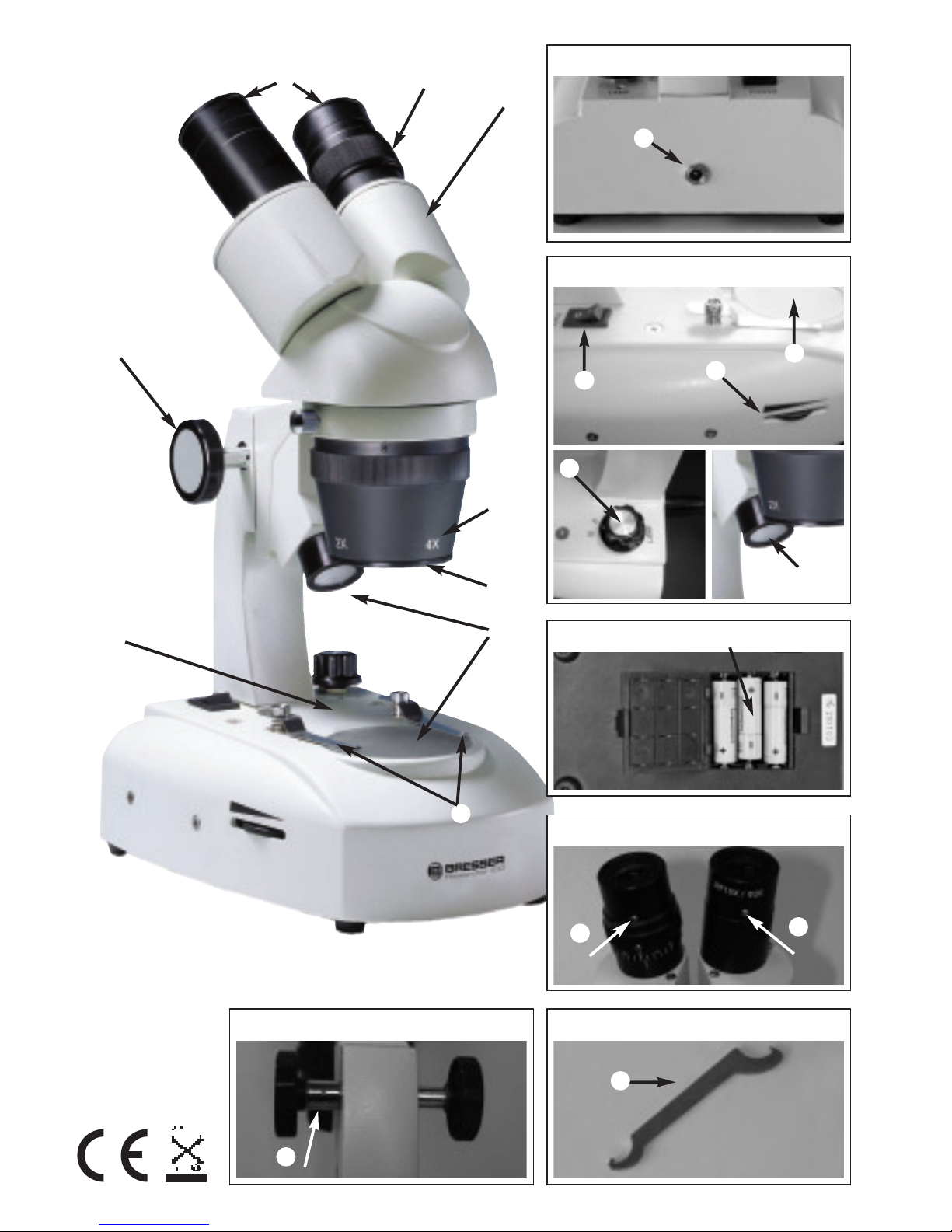

Alle Teile (Fig. 1-7):

BOkulare

CDioptrie-Einstellung

DBinokularer Aufsatz

EFokussiertrieb

FObjektivhalter mit Objektiven

GStaubschutzdeckel

HBeleuchtung (Auflicht/Durchlicht)

IMikroskoptisch

JObjektklammern

1) Netzanschluss

1! Hauptschalter

1@ Dimmer

1# Abdeckglas

1$ Wahlschalter

1% Beleuchtungsgehäuse

1^ Akkus

1& Okular Klemmschraube

1* Friktionseinstellung

1( Schraubenschlüssel zum Einstellen der Friktion

1. Standortwahl

Bevor Sie beginnen, wählen Sie einen geeigneten Standort zum Mikroskopieren aus.

Achten Sie darauf, dass Ihr Mikroskop auf einen geraden und stabilen Untergrund gestellt wird.

Zum Laden der Akkus ist ein Netzanschluss erforderlich.

2. Beleuchtung

Mit dem Researcher ICD haben Sie drei verschiedene Beleuchtungsoptionen: Auflicht, Durchlicht

oder Auf- und Durchlicht gemeinsam.

Stecken Sie zunächst das Netzteil in eine Steckdose und dann in den Netzteilanschluss des

Mikroskops (10). Schalten Sie nun das Gerät mit dem Hauptschalter (11) ein.

Mit dem Wahlschalter (14) können Sie die Beleuchtung entsprechend einstellen: Position I für

Auflicht, Position II für Durchlicht und Position III für Auf- und Durchlicht. Auf Position 0 ist das Licht

gelöscht. Mit dem Dimmer (12) können Sie bequem die Helligkeit der Beleuchtung einstellen.

3. Beobachtung

Entfernen Sie zunächst den Staubschutzdeckel (6) vom Objektivhalter (5).

Platzieren Sie das zu betrachtende Objekt mittig auf dem Mikroskoptisch (8) und klemmen Sie es

ggf. mit den Objektklammern (9) fest. Die Objektivvergrößerung (2x oder 4x) ist durch Drehen des

Objektivhalters (5) einstellbar. Beginnen Sie Ihre Beobachtungen immer mit dem 2x-Objektiv.

Blicken Sie nun durch die Okulare (1) des binokularen Aufsatzes (3). Mit Hilfe des Fokussiertriebs

(4) können Sie nun das Bild scharf stellen.

- 4 -

4. Dioptrie- und Scharfeinstellung

Stellen Sie die Dioptrieeinstellung (2) am linken Okular auf „0“ und visieren Sie ein Objekt an.

Schließen Sie das linke Auge und stellen Sie die Schärfe für das rechte Auge mit dem

Fokussiertrieb (4) ein. Schließen Sie das rechte Auge und stellen Sie die Schärfe für das linke

Auge am Dioptriering (2) ein.

Jetzt ist Ihr Mikroskop auf Ihre Augen eingestellt. Lesen Sie am linken Okular die Einstellung ab,

die Sie künftig immer verwenden wollen.

5. Augenabstand

Das Researcher ICD ist mit einem verstellbaren binokularen Aufsatz ausgerüstet. Um das

Mikroskop auf Ihren Augenabstand einzustellen, schauen Sie durch die Okulare. Durch verdrehen

des binokularen Aufsatzes können Sie die Okulare genau auf Ihre Bedürfnisse einstellen.

6. Wechsel der Okulare

Zum Wechsel der Okulare werden die beiden Klemmschrauben an der Unterseite des

Okularauszuges gelöst (17). Die Okulare lassen sich dann einfach herausziehen und austauschen.

Die Klemmschrauben dienen lediglich dem Schutz vor dem Herausfallen der Okulare.

Hinweis:

Die LED Beleuchtung hat eine Lebensdauer von ca. 20.000 Betriebsstunden. Sollte hier einmal ein

Defekt auftreten, so wenden Sie sich bitte an das Service-Center.

7. Einstellen der Friktion des Fokussiertriebs

Es kann vorkommen, dass der Mikroskop-Kopf nicht mehr vom Fokussiertrieb gehalten wird, und durch

sein Eigengewicht herunterfährt.

Beim BRESSER Reseacher ICD lässt sich die Friktion mit Hilfe des beiliegenden Schlüssels (19)

einstellen. Dieser wird einfach in zwei Löcher der breiteren Achse (18) eingehakt. Durch drehen kann

die Friktion fester oder lockerer eingestellt werden.

8. Auswechseln der Akkus

Sollten die Akkus einmal defekt sein, können Sie diese auswechseln. Öffnen Sie hierzu das

Akkufach auf der Unterseite des Mikroskops und legen Sie drei neue Akkus (16) vom Typ NiMH AA

1,2 V ca. 1200 mAh ein (Fig. 4). Achten Sie dabei auf die Polung.

ACHTUNG:

Verwenden Sie auf keinen Fall Batterien. Dies kann zu Brand oder Explosion führen!

9. Pflege und Wartung

Ihr Mikroskop ist ein hochwertiges optisches Gerät. Achten Sie darauf, dass weder Staub noch

Feuchtigkeit mit Ihrem Mikroskop in Berührung kommt. Vermeiden Sie auch Fingerabdrücke auf

allen optischen Flächen. Sollte dennoch Schmutz oder Staub auf Ihr Mikroskop oder das Zubehör

geraten sein, entfernen Sie diesen zuerst mit einem weichen Pinsel. Danach reinigen Sie die

verschmutzte Stelle mit einem weichen, fusselfreien Tuch.

Fingerabdrücke auf den optischen Flächen entfernen Sie am besten mit einem fusselfreien,

- 5 -

weichen Tuch, auf das Sie vorher etwas Alkohol gegeben haben. Nach der Untersuchung sollten

Sie das Mikroskop mit der Staubschutzhaube abdecken.

Bedenken Sie:

Ein gut gepflegtes Mikroskop behält auf Jahre hinaus seine optische Qualität und somit seinen Wert.

10. Technische Daten

Binokularer Aufsatz

Okulare: je 2 Stück 10x und 20x (30,5 mm)

Objektive: 2x und 4x, Stereo

Gesamtvergrößerung: 20x, 40x, 80x (Die Gesamtvergrößerung errechnet sich, indem man die

Objektiv- mit der Okularvergrößerung multipliziert.)

Beleuchtung: LED

11. Konformitätserklärung

Produktart: Auf-/Durchlichtmikroskop

Produktbezeichnung: Researcher ICD 20x-80x

Artikelnr.: 58-03100

Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien ist von

Meade Instruments Europe GmbH & Co. KG erstellt worden und kann eingesehen werden.

Meade Instruments Europe GmbH & Co. KG

DE-46414 Rhede/Westf. · Germany

11. Nur für EU-Länder

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte

und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt

und einer umweltgerechten Wiederverwertung zugeführt werden.

Entladene Altbatterien und Akkus müssen vom Verbraucher in Batteriesammelgefäßen entsorgt

werden. Informationen zur Entsorgung alter Geräte oder Batterien erfahren Sie beim kommunalen

Entsorgungsdienstleister oder Umweltamt.

- 6 -

- 7 -

12. Garantie

Die Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den

Kassenbon als Nachweis für den Kauf auf. Während der Garantiezeit werden defekte Geräte von

Ihrem Fachhändler vor Ort angenommen und ggf. eingeschickt. Sie erhalten dann ein neues oder

repariertes Gerät kostenlos zurück. Nach Ablauf der Garantiezeit haben Sie ebenfalls die

Möglichkeit, ein defektes Gerät zwecks Reparatur zurückzugeben. Nach Ablauf der Garantiezeit

anfallende Reparaturen sind jedoch kostenpflichtig.

Wichtig:

Achten Sie darauf, dass das Gerät sorgfältig verpackt in der Original-Verpackung zurückgegeben

wird, um Transportschäden zu vermeiden! Bitte den Kassenbon (oder Kopie) beilegen. Ihre

gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Ihr Fachhändler:

Name: ..........................................................................................................................

PLZ / Ort: ......................................................................................................................

Straße: ..........................................................................................................................

Telefon: ........................................................................................................................

Kaufdatum: ....................................................................................................................

Unterschrift: ..................................................................................................................

All parts (Fig. 1-7):

BEyepieces

CDioptre scale

DBinocular head

EFocus wheel

FObjective holder with objective lenses

GDust protective cover

HElectric illumination (Reflection/Transmission)

IMicroscope stage

JObject clips

1) Power supply connection

1! Main switch

1@ Dimmer

1# Cover plate

1$ Source switch

1% Illumination housing

1^ Rechargeable batteries

1& Eyepiece clamp screw

1* Friction adjustment

1( Wrench to adjust the friction

1. Choosing a place for the microscope

Before starting, choose a sufficient location for microscoping. Please take care that your

microscope stands on an even and solid ground. A power supply socket is required to charge the

batteries.

2. Illumination

With the Researcher ICD, you have three illumination options: incident light, transmission light and

both. First, connect the power supply to a power supply socket and then into the power supply

connection of the microscope (10). Now, engage the main switch (11). With the source switch

(14), you can adjust the illumination type: Pos. I for incident light, pos. II for transmission light, pos.

III for both. At position 0, both lamps are off. With the dimmer (12), one can adjust the brightness.

3. Observation

First, remove the dust protective cover (6) from the objective holder (5). Place the desired object

in the middle of the stage (8) and secure it with the clamps (9) if necessary. The objective’s

magnification (2x or 4x) can be adjusted by turning the objective holder (5). It is recommended to

start observations always with the lowest magnification. Now look through the eyepieces (1) at the

binocular head (3). Adjust the sharpness with the focuser (4).

- 8 -

4. Focusing and dioptre compensation

Set the dioptre scale (2) to „0“ and observe an object. Now close your left eye and adjust the focus

with the focuser (4) for your right eye. Then, close your right eye and adjust the focus for your left

eye with the dioptre scale (2). Now, the microscope is adjusted for your eyes. Note the setting of

the dioptre scale you need to use in future.

5. Eye distance

The Researcher ICD is equipped with an adjustable binocular head. To set your eye distance,

move the eyepieces against each other until you found the ideal position.

6. Replacing the Eyepieces

To replace the eyepieces you need to loosen the clamp screw on the underside of the eyepiece

holder (17). You can then easily remove and replace the eyepieces.

The clamp screws serve only as protection so that the eyepieces will not fall out.

Note:

The LED illumination has a life span of approx. 20,000 hours. In the case of a technical error please

contact the service center.

7. Adjusting the friction of the focusing drive

It can happen that the Microscope head is no longer held by the focusing drive and shuts down

because of his net weight.

With the BRESSER Researcher ICD you can adjust the friction with the enclosed wrench (19).

The wrench is simply hooked into two holes of the wider shaft (18). By rotating you can adjust the

friction strongly or lightly.

8. Replacing the rechargeable batteries

In the case the batteries become defective, they can be replaced by new ones. Open the Battery

section at the underside of the microscope and put three new rechargeable batteries (16) (Type

NiMH AA 1.2V, ca. 1200 mAh) in place (4). Please take care of the correct position!

CAUTION:

DO NOT use non-rechargeable batteries. This may cause fire and/or explosion!

9. Cleaning and maintenance

Your microscope is a high-quality optical instrument. Please take care that neither dust nor

fingerprints take place on the optical surfaces. If necessary, clean the microscope body with a

slightly moistened soft cloth. Use a separate clean cloth with some drops of alcohol to clean the

optical surfaces. After using, the microscope should be protected with its dust cover.

Note:

Please consider that a sufficient treated microscope keeps its value and optical quality for many

years.

- 9 -

- 10 -

10. Technical data

Binocular head

Eyepieces: 10x and 20x (2 pcs. each), 30.5 mm diameter

Objectives: 2x and 4x, Stereo

Total magnification: 20x, 40x, 80x (The total magnification can be calculated by multiplying the

objective magnification with the eyepiece magnification.)

Illumination: LED

11. Declaration of Conformity

Product Type: Incident-/Transmission-type microscope

Product Name: Researcher ICD 20x-80x

Article No.: 58-03100

Meade Instruments GmbH & Co. KG has formed a "Conformity Declaration" in line with the appli-

cable guidelines. This declaration is available for review.

Meade Instruments Europe GmbH & Co. KG

DE-46414 Rhede/Westf. · Germany

12. Only for EU countries

Do not dispose of electric equipment together with household waste material!

In observance of European Directive 2002/96/EC on waste electrical and electronic

equipment (WEEE) and its implementation in accordance with national law, electric equipment that

have reached the end of its life must be collected separately and returned to an environmentally

compatible recycling facility.

Discharged batteries and damaged re-chargeable batteries must be disposed of at special battery

collection points. Information is available from your local disposal agent or local authority regarding

the disposal of devices or batteries.

Otros manuales para Researcher ICD

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Microscopio de Bresser

Bresser

Bresser Analyth STR Manual de usuario

Bresser

Bresser Analyth STR Bino Manual de usuario

Bresser

Bresser RK6006-CAnalyth STR Trino Manual de usuario

Bresser

Bresser 88-51300 Manual de usuario

Bresser

Bresser LCD-Micro Manual de usuario

Bresser

Bresser BioScience Series Manual de usuario

Bresser

Bresser DST-0745 Manual de usuario

Bresser

Bresser ERUDIT Basic Manual de usuario

Bresser

Bresser NATIONAL GEOGRAPHIC 9118300 Manual de usuario

Bresser

Bresser Advance ICD Manual de usuario

Bresser

Bresser NATIONAL GEOGRAPHIC 9039500 Manual de usuario

Bresser

Bresser Researcher ICD Manual de usuario

Bresser

Bresser 40x-1280x Manual de usuario

Bresser

Bresser 91-19501 Manual de usuario

Bresser

Bresser Erudit MO 51-10000 Manual de usuario

Bresser

Bresser BIOLUX TOUCH 5MP HDMI Manual de usuario

Bresser

Bresser National Geographic Kids 300X/1200X MICROSCOPE... Manual de usuario

Bresser

Bresser junior 40x-2000x Manual de usuario

Bresser

Bresser 91-19600 Manual de usuario

Bresser

Bresser Advance ICD Manual de usuario

Bresser

Bresser National Geographic 9039100 Manual de usuario

Bresser

Bresser StereoMicro 88-52000 Manual de usuario

Bresser

Bresser Science TFM 201 Manual de usuario

Bresser

Bresser Biorit TP Manual de usuario

Manuales populares de Microscopio de otras marcas

Thermo Scientific

Thermo Scientific Nicolet iN10 Guía

National

National DC3-163 Manual de usuario

KERN Optics

KERN Optics OPE-1 Manual de usuario

OPTIKA MICROSCOPES

OPTIKA MICROSCOPES B-150D Manual de usuario

Prior

Prior Lux POL Manual de usuario

Opitec

Opitec Smartscoop 115615 Manual de usuario

KERN

KERN OPO-1 Manual de usuario

Topcon

Topcon SP-1P Manual de usuario

Motic

Motic PA43 Manual de usuario

Leica

Leica DVM5000 Guía del usuario

MshOt

MshOt MZ62 Manual de usuario

KERN Optics

KERN Optics OZR-5 Manual de usuario

VWR

VWR VisiScope 384 Series Manual de usuario

Nikon

Nikon ECLIPSE E200 POL Manual de usuario

Leica

Leica DI C800 Manual

ThermoFisher Scientific

ThermoFisher Scientific Continuµm Manual de usuario

ThermoFisher Scientific

ThermoFisher Scientific Continuµm Manual de usuario

Olympus

Olympus SZ61 Manual de usuario
