Bossini APICE E89600 Manual de usuario

Miscelatore Lavabo - Bidet

Istruzioni di montaggio

Installation instructions Montageanleitung Instructions de montage

Instrucciones de montaje Инструкция по монтажу

APICE wash basin and bidet mixer / APICE Waschtisch und Bidet Mischer / Mitigeur lavabo – bidet APICE

Monomando lavabo – bidet APICE / Смеситель для Раковины – Биде APICE /

E89602 - High basin mixerE89603 - Middle size basin mixer

design Marcello Ziliani



AR 

E89601 - Bidet mixer

E89600 - Basin mixer

2.5

1.5

E89600 - Basin mixer

2.5

E89601 - Bidet mixer

2.5

1.5

E89602 - High basin mixer

E89603 - Middle size basin mixer

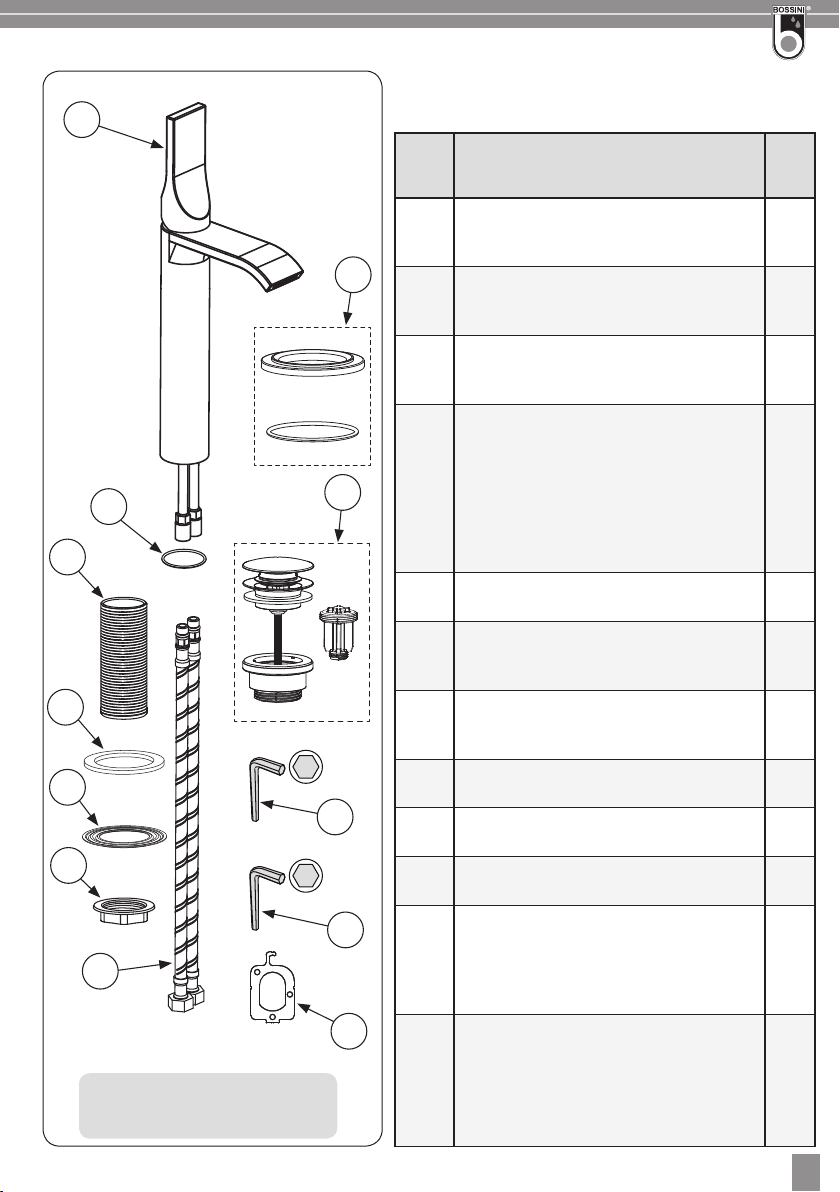

Contenuto della confezione

Package content - Inhalt der Verpackung - Contenu de l’emballage - Con-

tenido del embalaje - Содержимое упаковки -

Item Descrizione

Description - Beschreibung - Description -

Descripción - Oписание -

Q.Ty

Corpo rubinetto

- Faucet body - Mischkör-

per - Corps robinet - Cuerpo del grifo - К

орпус

смесителя

O-ring di tenuta - Sealing ring - Dichtungsring

- Bague d'étanchéité - Anillo estanco -

плотнительное

Кольцо

Tirante di ssaggio - Fixing shaft - Befesti-

gungsspindel - Tirant de xation - Barra de

jación - Крепежный стержень -

Flessibili di alimentazione

(Conformità a EN13618) -

Water supply flex hose (Compliance with EN13618) -

Wassereinleitungsschlauch (Einhaltung der EN13618) -

Flexible d’alimentation de l’eau (Conformité à EN13618)

- Flexible de suministro del agua (Cumplimiento de

EN13618) - Гибкая подводка (соответствует EN13618)

5Guarnizione -

Seal - Dichtung - Joint - Junta

- п

роКладКа

Staa di ssaggio - Fixing bracket - Befesti-

gungshalterung - Support de fixation - Soporte

de fijación - Крепежная скоба -

Rondella ondulata - Corrugated washer - Gewellte

Unterscheibe - Rondelle ondulée - Arandela ondu-

lada - ШАЙБА РИФЛЕНАЯ -

Dado - Threaded nut - Gewindemutter - Écrou

fileté - Tuerca enroscada - Гайка -

Piletta di scarico - Waste - Ablaufventil - Bonde

de vidage - Válvula de desagüe - слив -

9-10

Chiave a brugola - Hex key - Sechskantschlüssel

- Clé Allen - Llave Allen - Ключ -

11-12

Chiave smontaggio aeratore - Wrench for ae-

rator disassembly - Schlüssel zur Demontage des

Strahlreglers - Clé pour démontage de l'aérateur

- Llave para desmontaje del aireador - Ключ для

демонтажа аэратора -

Basetta miscelatore + O-ring di tenu-

ta - Mixer flange + Sealing ring - Rosette für

Mischer + Dichtungsring - Rosace pour mitigeur

+ Bague d'étanchéité - Floron para mezclador

+ Anillo estanco - Основание смесителя +

плотнительное

Кольцо











)EN13618

















CARATTERISTICHE TECNICHE:

Indice alimentazione calda: essibile colore Rosso

Indice alimentazione fredda: essibile colore Blu

ATTENZIONE : non invertire il collegamento acqua calda e fredda.

CONDIZIONI DI IMPIEGO SECONDO NORMA UNI EN 817

Limiti di impiego Limiti raccomandati per un

corretto funzionamento

Pressione dinamica 0.5 bar min. 1 bar min. - 5 bar max

Pressione statica 10 bar max -

Temperatura acqua ≤ 90° C ≤ 65° C

NOTA: in caso di pressioni superiori a 5 bar si raccomanda di installare un riduttore di pressione.

Per garantire il funzionamento ottimale del dispositivo è importante che le pressioni di servizio

(acqua calda e acqua fredda) siano il più possibile bilanciate.

TECHNICAL CHARACTERISTICS:

Hot water indicator: Red colour ex hose

Cold water indicator: Blue colour ex hose

CAUTION: do not invert the hot/cold water connections.

CONDITIONS OF USE ACCORDING TO UNI EN 817

NOTE: In case of pressures above 5 bar it is recommended to install a pressure reducer.

In order to assure the optimal functioning of the device , it is important that the service pressures

(cold and warm water) are as balanced as possible.

Limits of use Recommended limits for a proper

functioning

Dynamic pressure 0.5 bar min. 1 bar min. - 5 bar max

Static pressure 10 bar max -

Water temperature ≤ 90° C ≤ 65° C

Caratteristiche Tecniche

Technical features - Caractéristiques techniques - Technische Eigenschaften -Características técnicas - Технические характеристики -



TECHNISCHE EIGENSCHAFTEN:

Warmwasseranzeige: Rot Farbe Schlauch

Kaltwasseranzeige: Blau Farbe Schlauch

ACHTUNG: Warm- und Kaltwasseranschluss nicht austauschen.

NUTZUNGSBEDINGUNGEN GEMÄSS UNI EN 817

Nutzungsbeschränkungen

Empfohlene Grenzen für ein

ordnungsgemäßes Funktionieren

Dynamischer Druck 0.5 bar min. 1 bar min. - 5 bar max

Statischer Druck 10 bar max -

Wassertemperatur ≤ 90° C ≤ 65° C

HINWEIS: Bei Wasser Drück mehr als 5 bar, wird es empfohlen, einen Druckminderer zu installieren.

Um das optimale Funktionieren des Geräts zu gewährleisten, ist es wichtig, dass die Betriebsdrücke

(kaltes und warmes Wasser) so ausgeglichen wie möglich sind.

CARACTERISTIQUES TECHNIQUES:

Indicateur alimentation eau chaude : Flexible couleur rouge

Indicateur alimentation eau froide : Flexible couleur bleu

ATTENTION : ne pas intervertir le raccordement de l’eau chaude et de l’eau froide.

CONDITIONS D'UTILISATION SELON UNI EN 817

REMARQUE: En cas de pressions supérieures à 5 bar, il est recommandé d'installer un réducteur

de pression.

An d'assurer le fonctionnement optimal de l'appareil, il est important que les pressions de

service (eau froide et eau chaude) soient aussi équilibrées que possible.

CARACTERÍSTICAS TÉCNICAS:

Indicación para la salida de agua caliente: Flexible de color rojo

Indicación para la salida de agua fría: Flexible de color azul

ATENCIÓN: no invierta las entradas del agua caliente y fría.

CONDICIONES DE USO SEGÚN UNI EN 817

NOTA: En caso de presiones superiores a 5 bar, se recomienda instalar un reductor de presión.

Para garantizar el funcionamiento óptimo del dispositivo, es importante que las presiones de

servicio (agua fría y caliente) sean lo más equilibradas posible.

Limites d'utilisation Limites recommandées pour un

bon fonctionnement

Pression dynamique 0.5 bar min. 1 bar min. - 5 bar max

Pression statique 10 bar max -

Température de l'eau ≤ 90° C ≤ 65° C

Límites de uso Límites recomendados para un

buen funcionamiento

Presión dinámica 0.5 bar min. 1 bar min. - 5 bar max

Presión estática 10 bar max -

Temperatura del agua ≤ 90° C ≤ 65° C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Указатель подведения горячей воды: Гибкая подводка Красная

Указатель подведения холодной воды: Гибкая подводка Синяя

Внимание: НЕ ПЕРЕПУТАЙТЕ трубы подведения горячего и холодного водоснабжения к

смесителю

ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ СОГЛАСНО НОРМАТИВОВ UNI EN 817

ВАЖНО: в случае, когда давление превышает 5 бар, рекомендуется установить

ограничитель давления.

Для гарантии оптимальной работы изделия, очень важно, чтобы рабочее давление

(горячей и холодной воды) было как можно более сбалансировано.

RUS

Ограничительные

пределы

Рекомендуемые пределы для

корректного использования

Динамическое давление 0.5 бар мин 1 бар мин. – 5 бар макс.

Статическое давление 10 бар макс. -

Температура воды ≤ 90° C ≤ 65° C

 AR









 

  

 

  







Ø42

60*

Ø50

G 1"1/4

Ø62

0 - 63 MAX

53 MAX

37*

168*

350

G 3/8"

118

CH 19

Ø63

(*) --> +3.5 mm

E89600 - Basin mixer

E89601 - Bidet mixer

Ø42

Ø20

114

60*

27*

53 MAX

168*350

G 3/8"

CH 19

Ø50

G 1"1/4

Ø62

0 - 63 MAX

Ø63

(*) --> +3.5 mm

Ø42

141*

436 249*

53MAX

G 3/8"

118

118*

CH 19

Ø50

G 1"1/4

Ø62

0 - 63 MAX

Ø63

(*) --> +3.5 mm

E89603 - Middle size basin mixer



Ø42

220*

412 328*

53MAX

G 3/8"

118

197*

CH 19

Ø50

G 1"1/4

Ø62

0 - 63 MAX

Ø63

(*) --> +3.5 mm

E89602 - High basin mixer

INDOSSARE I DISPOSITIVI DI PROTEZIONE INDIVIDUALI.

PUT ON INDIVIDUAL PROTECTION DEVICES.

INDIVIDUELLE SCHUTZGERÄTE ÜBERZIEHEN.

METTRE DES DISPOSITIFS DE PROTECTION INDIVIDUELS.

PONER DISPOSITIVOS DE PROTECCIÓN INDIVIDUAL.

ИСПОЛЬЗОВАТЬ ИНДИВИДУАЛЬНЫЕ СРЕДСТВА ЗАЩИТЫ.

LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO DI INSTALLAZIONE E MANUTENZIONE.

READ THIS INSTALLATION AND CARE MANUAL CAREFULLY.

DIE VORLIEGENDE MONTAGE- UND WARTUNGSANLEITUNG AUFMERKSAM DURCHLESEN.

LIRE ATTENTIVEMENT CETTE NOTICE D’INSTALLATION ET D'ENTRETIEN.

LEA ATENTAMENTE ESTE MANUAL DE INSTALACIÓN Y MANTENIMIENTO.

ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ ПРЕЖДЕ, ЧЕМ ПРИСТУПАТЬ К УСТАНОВКЕ

 
