Esta redio está equipada con el más avanzado “PANEL TÁCTIL”, de modo que sea fácil y

conveniente para usar conduciendo.

Algunos consejos para mostrarle que fácil es el empleo este panel táctil:

Tips

Usando un ligero toque activará sus caracteristicas. Usted no necesitará usar una presión

fuerte en el panel para hacer que esta radio cambie sus caracteristicas.

Algunos botones que tienen doble función, tendrán que ser pulsados por 2 o 3 segundos

para activar las funciones de sengundo nivel.

La mejor área para “PULSAR” sobre el panel para hacerla activa es el área iluminada o

encendida. Por ejemplo, toque los botones ilumindos para reproducir la

siguiente pista o volver a la pista anterior.

CDE VERSION

S - 1

1.MANTENIMIENTO DEL DISCO

CONDENSACION DE LA HUMEDAD

I. 5

I. 6

I. 7

Residuo viscoso, tinta

pegajosa (I 5)

En un día lluvioso en un lugar muy mojado, la humedad se puede condensar el la lente interna de

la unidad. Si esto ocurriese, la unidad no funcionará correctamente. En tal caso, retire el disco y

espere aproximadamente una hora hasta que la humedad desaparezca.

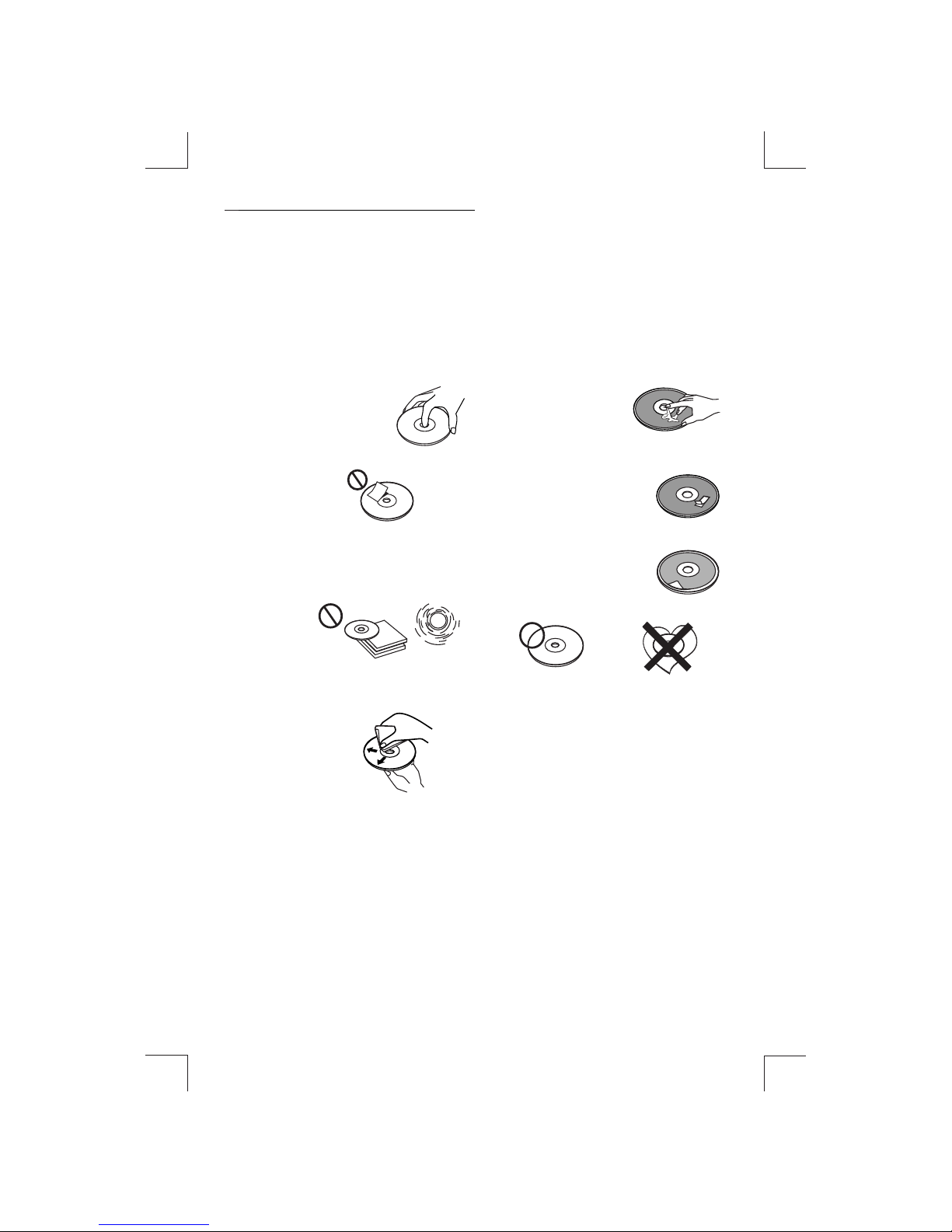

Un disco sucio o deteriorado puede causar

cortes en la reproducción. Para disfrutar el

sonido al máximo, maneje el disco de la

siguiente manera:

Coja el disco por los bordes. Para mantener

el disco limpio, no toque la superficie. (I 1)

Si utiliza los discos que se detallan a

continuación, el residuo pegajoso puede

provocar que el CD deje de girar, su mal

funcionamiento o deterioro.

No utilice CD de segunda mano o de

alquiler que tengan residuos pegajosos en

su superficie (por ejemplo: con etiquetas

levantadas o con tinta).

No pegue papeles ni celo en los discos (I 2)

Antes de reproducir el disco, limpie el disco

con un trapo limpio. Limpie cada disco desde

el centro al exterior. (I 4)

Nunca utilice detergentes ni limpiadores

abrasivos para limpiar el disco. Tampoco los

que se comercializan para este fin.

No exponga el disco a la luz solar directa, ni

fuentes de calor como conductos de calor, ni

en el coche aparcado bajo el sol directo ya

que la temperatura interior del coche subiría

considerablemente. (I 3)

Etiquetas despegándose que dejan residuos

pegajosos (I 6)

Etiquetas mal pegadas (I 7)

****

*******

******* *******

*******

No utilice CDs con formas (I 8)

Asegúrese de utilizar CDs con estos

distintivos

I. 8

No se pueden reproducir los CD-R ni CD-

RW que no estén cerrados. (Para más

información sobre como cerrarlos., consulte

el manual del software o del grabador de su

CD-R, CD-RW). Dependiendo de su formato

tampoco podrán reproducirse algunos CD

grabados en CD-R o CD-RW.

*******

**************

*******

I. 1

I. 4

I. 2

I. 3

2. INSTALACIÓN

Antes de instalar la unidad definitivamente, conecte los cables temporalmente y asegúrese

que todas las conexiones están bien y que la unidad y sistema funcionan correctamente.

Utilice solo los accesorios incluidos con esta unidad para una instalación adecuada.

Consulte con su concesionario si necesita hacer agujeros o otra modificación en el coche

Instale la unidad en un lugar que no moleste al conductor y donde no puede herir a ningún

pasajero en una parada brusca, como en una parada de emergencia

Si la unidad está instalada a más de 30º de la horizontal, la unidad no funcionará

correctamente

Evite instalar la unidad en un lugar expuesto a altas temperaturas, como el sol directo,

calefacción, o donde se puede llenar de polvo o haya excesiva vibración.

Asegúrese de quitar el panel frontal antes de instalar la unidad

MONTAJE DIN DELANTERO/TRASERO

Esta unidad se puede montar perfectamente tanto como por Delante (DIN convencional montaje

delantero) o por Detrás (instalación DIN trasero utilizando agujeros de rosca en los laterales del

chasis de la unidad). Para más detalles, utilice las siguientes ilustraciones de los métodos de

instalación A-B.

DIN MONTAJE DELANTERO (Método A)

Instalación de la unidad

1. Salpicadero

2. Caja

3. Caja

Después de insertar la mitad de la caja en el

salpicadero, seleccione la lengüeta apropiada

dependiendo del grosor del material del

salpicadero Y dóblelos hacia dentro para estar

seguros de que la caja está en su sitio.

4. Tornillo

1. Salpicadero

2. Tuerca (5mm)

3 Arandela de resorte

4. Tornito (4x12mm)

5. Tornillo

6. Correa de soporte

No se olvide de usar la correa de soporte para

asegurarse de que la parte trasera está en su

sitio.

7. Arandela

S - 2

182

DIN MONTAJE DELANTERO (Método B)

Se instala utilizando los agujeros de tornillo en los lados de la unidad.

Sujete la unidad al soporte de montaje de la radio de fábrica.

1. Coloque el aparato de forma que los

agujeros del soporte y los agujeros de la

unidad principal coincidan. Y apriete

dos tornillos en cada lado

2. Tornillos

3. Soporte de montaje de la radio de

fábrica

4. Salpicadero o consola

5. Gancho (retire esta pieza)

Nota: la caja de montaje, el anillo

exterior. O la caja no se utiliza en la

instalación del método B

A. Marco

B. Inserte los dedos en la ranura del

marco y tire para sacar el marco

(Cuando vuelva a poner el marco,

apunte el lado de la ranura hacia abajo y

engánchelo)

C . I n t r o d u z c a l a s p a l a n c a s

proporcionadas con la unidad en las

ranuras a los dos lados de la unidad

como se ve en la imagen, hasta que

haga clic. Al tirar de las palancas se saca

la unidad del salpicadero.

Instalación del plato:

Empuje el plato contra el chasis hasta que encaje perfectamente.

Debe de hacer esto antes de poner el panel frontal, si no se puede enganchar.

S - 3

3. CARATULA EXTRAIBLE (C.E.)

Quitar la carátula extraíble (C.E.)

1. Apague la unidad

2. Pulse el botón extraer del C.E.

3. Saque la C.E.

PANEL RELEASE

BUTTON

Enganchar la C.E.

PRECAUCION

1. Enganche el panel por el lado derecho primero,

con el punto a de la C.E. tocando el punto B de la

unidad (como se ve en la imagen).

2. Empuje el lado izquierdote la C.E. contra la unidad

hasta que oiga un clic

No enganche la unidad por el lado izquierdo podría estropearlo.

La C.E. se puede dañar fácilmente al golpearla. Después de extraerla, guárdela en una funda y

tenga cuidado de no dejar caer ni golpearla.

Si el botón extraer está pulsado y la C.E. está suelta se puede caer, para evitar algún daño,

guárdela en un funda protectora después de extraerla.

El conector que conecta la unida C.E. es una parte muy importante, tenga cuidado de no

dañarla con las uñas, bolígrafos destornilladores, etc.…

Nota.

Si la C.E. esta sucia límpiela con un trapo suave

y seco. Y utilice un algodón con alcohol para

limpiar el agujero en la parte trasera de al C.E.

RESETEAR LA UNIDAD

Después de extraer la unidad, utilice un lapicero o u objeto no metálico para insertar y

presionar el boton de reset durante 5 segundos, para resetear la unidad

S - 4

Agujero

REST

4. WIRING DIAGRAM (BUILT-IN ISO)

REAR

FUSE

iPod iPod READY CABLE

AMP

SALIDA LÍNEA

DELANTERA

NEGRO

R-CH L-CH

RCA A CABLE RCA

(NO INCLUIDO)

AMP

S - 5

COLOR DEL CABLE

FUNCIÓN / ETIQUETA

AMARILLO

BATERÍA (+)

AZUL

ALIMENTACIÓN DE ANTENA

ROJO IGNICIÓN (ACC)

NEGRO

TOMA DE TIERRA

VIOLETA

ALTAVOZ TRASERO DERECHO (+)

VIOLETA / NEGRO

ALTAVOZ TRASERO DERECHO (-)

GRIS ALTAVOZ DELANTERO DERECHO (+)

GRIS / NEGRO

ALTAVOZ DELANTERO DERECHO (-)

BLANCO

ALTAVOZ DELANTERO IZQUIERDO (+)

BLANCO / NEGRO

ALTAVOZ DELANTERO IZQUIERDO (-)

VERDE

ALTAVOZ TRASERO IZQUIERDO (+)

VERDE / NEGRO

ALTAVOZ TRASERO IZQUIERDO (-)

CONECTOR B

CONECTOR A

Figura 2

TABLA DE CABLEADO DE LOS CONECTORES ISO

121 2

7 8 7 8

565 6

34 3 4

CABLE DE

EXTENSIÓN

DE ANTENA

CONECTOR

DE ANTENA

CONECTOR

ISO

SALIDA DE LÍNEA

TRASERA CANAL DERECHO

SALIDA DE LÍNEA TRASERA

CANAL IZ UIERDO

BLANCO

ROJO

BLANCO

CD/MP3/WMA

POWER

ENTE R

MODE

ENCODER VOLUME

IX-B ASS

Pause

/Play

Intro Folder

Intro

Repeat Folder

Repeat

Ran dom

Folder

Random

Folder

Down

Folder

ID3 INFO

MUTE

ESC

RDS INFO

iPod

ENTE R

Pause

/Play

Repeat Repetir

Álbum

Ran dom

Album Sh uffle

(Or den al az ar

dentro de

una carpeta)

IPOD INFO

Arch ivo

Arri ba

Car-pe ta

Abajo

Browser

iPod

3510

12 15

414

16 7

LO/DX

S - 6

OPERATIONS:

NUM

ERO

SISTEMA SINTONIZADOR

PULSACION

LARGA

BOTON PARA EXTRAER EL PANEL

AUDIO

BANDA

AUTO

MEMORIA

MEM 1

BUSCAR

PISTA ARRIBA AVANZAR

SINTONIZAR

BUSCAR

HACIA ABAJO

SINTONIZAR

HACIA ABAJO

PISTA ABAJO

RETROCEDER

CONEXIÓN USB

EXPULSAR

SISTEMA

BUSCAR

ARCHIVO

ENTRADA AUXILIAR JACK

PULSACION

CORTA

PULSACION

CORTA

PULSACION

LARGA

PULSACION

CORTA

PULSACION

LARGA

PULSACION

CORTA

PULSACION

LARGA

MEM 2

MEM 3

MEM 4

MEM 5

MEM 6

AVANZAR

RETROCEDER

5.FUNCIONES DEL CONTROL DEL PANEL

5) BOTÓN DE SOURCE (SRC)

Pulse este botón para seleccionar un modo diferente como indica la pantalla del panel. Los

modos disponibles son TUNER, DISC, USB, AUX-IN , SD CARD & iPod.

OPEN THE AUX-IN JACK DOOR/COVER

TO ACCESS TO THE AUX-IN JACK

Pulsar este botón para extraer el panel.

6. OPERACIONES BÁSICAS

3) BOTÓN EXTRAER EL PANEL( )

S -7

22) ENTRADA AUXILIAR EN EL FRONTAL

4) BOTÓN APAGAR/ENCENDER (POWER/MUTE)

Pulse este botón u otro cualquiera para encender la unidad. Pulse este botón para apagar

la unidad.

4) BOTÓN MUTE (POWER/MUTE)

8) BOTÓN iX-BASS (XBS)

Pulsar el botón para apagar el sonido. MUTE aparecerá en la pantalla. Pulse de nuevo el

botón para recuperar el sonido.

Pulsar el botón XBS para activar la función iX-Bass, el icono “X-BAS” aparecerá en la pantalla

LCD. Pulse de nuevo el botón XBS para des activar la función iX-Bass.

6) BOTÓN VOLUMEN

2) BOTÓN EJECT ( )

7) BOTÓN ESC

Para subir el volumen gire el botón en el sentido de las agujas del reloj. Para bajarlo,

girarlo en sentido contrario. En la pantalla aparecerá el volumen entre los números 0,

mínimo y 46, máximo.

Pulse este botón para expulsar el disco. La unidad se pondrá en modo RADIO

automáticamente.

Pulse este botón para salir al menú anterior o previo.

Conecte la señal exterior al conector de entrada AUX situado en la parte frontal del panel y,

a contin uación, pulse el botón SOURECE para seleccionar el modo AUX. Pulse de nuevo el

botón SOURCE para cancelar el modo AUX y volver al modo anterior.

1) LISTA DE FUNCIONES DEL MENU (MENU)

Pulse y mantenga presionado el botón MENU para acceder al menú. Navegue por el menú

pulsando repetidamente. Una vez llegado a la opción deseada, ajuste la opción girando el

botón del volumen antes de 5 segundos. Las siguientes opciones se pueden ajustar mediante

esta función:

7. LISTA DE FUNCIONES DEL MENU

PYT TIPO DE PROGRAMA:

Está función permite seleccionar el tipo de programa que deseamos escuchar (cuando el tipo

de emisora lo permita).

AF ON/OFF

Esta función permite que la unidad busque automáticamente la misma emisora que estamos

escuchando pero con una intensidad de señal mas fuerte.

REG ON/OFF RADIO REGIONAL

Con esta función activada solamente las radios locales se podrán sintonizar.

GRUPO MUSICAL GRUPOS DE HABLA

MÚSICA POP ROCK NOTICIAS COTILLEOS E INFORMACION

CULTURA CIENCIA Y VARIADO

MÚSICA COUNTRY Y JAZZ

MUSICA LIGERA DEPORTE EDUCACIÓN Y DRAMA

MÚSICA NACIONAL

Y VIEJAS CANCIONES SOCIEDAD RELIGION LLAMADAS

MÚSICA FOLK, ALARMAS VIAJES TIEMPO LIBRE DOCUMENTOS

TIEMPO FINANZAS NIÑOS

MÚSICA CLÁSICA Y OTROS

AREA. FRECUENCIA DE RADIO

Esta función permite seleccionar la frecuencia apropiada para su área. Por defecto está

activada el área USA. Gire el volumen para seleccionar Europa.

INFO SYS

Con esta función podrá ver los detalles de software de esta unidad.

BEEP ON/OFF

Esta opción permite eliminar el Bip audible que suena cada vez que un botón es pulsado. Gire

el volumen para seleccionar BEEP OFF.

S -8

Otros manuales para MR1525UI

Tabla de contenidos

Otros manuales de Receptor de coche de Boss Audio Systems

Boss Audio Systems

Boss Audio Systems 825CA Manual de usuario

Boss Audio Systems

Boss Audio Systems 630UA Manual de usuario

Boss Audio Systems

Boss Audio Systems BV7464B Manual de usuario

Boss Audio Systems

Boss Audio Systems 622UA Manual de usuario

Boss Audio Systems

Boss Audio Systems 738BI Manual de usuario

Boss Audio Systems

Boss Audio Systems BVCP9800W Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9650 Manual de usuario

Boss Audio Systems

Boss Audio Systems 810DBI Manual de usuario

Boss Audio Systems

Boss Audio Systems Road RS Show RS5DVD Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9986BI Guía del usuario

Boss Audio Systems

Boss Audio Systems BV9158B Guía del usuario

Boss Audio Systems

Boss Audio Systems BV7348B Manual de usuario

Boss Audio Systems

Boss Audio Systems 611UAB Manual de usuario

Boss Audio Systems

Boss Audio Systems 611UAB Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9561B Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9979B Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9351B Manual de usuario

Boss Audio Systems

Boss Audio Systems MR1306UA Manual de usuario

Boss Audio Systems

Boss Audio Systems BV8974B Manual de usuario

Boss Audio Systems

Boss Audio Systems 755DBI Manual de usuario

Boss Audio Systems

Boss Audio Systems MP3-3O6OR Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9964B Manual de usuario

Boss Audio Systems

Boss Audio Systems MR762BRGB Manual de usuario

Boss Audio Systems

Boss Audio Systems BV7340 Manual de usuario

Manuales populares de Receptor de coche de otras marcas

Motorola

Motorola VWA63 Manual de usuario

Nextar

Nextar D3201 Manual de usuario

Alpine

Alpine CDE-163BT Manual de usuario

Pioneer

Pioneer DEH-P645R Manual de usuario

Axxera

Axxera XDMA7600 Instrucciones de funcionamiento

XM OnyX Manual de usuario

Sound Storm

Sound Storm STM93R Manual de usuario

Soundstream

Soundstream VIR-5000 Manual de usuario

Avson

Avson MKT Platform Manual de usuario

Sony

Sony MEX-1HD - Audio Library System Manual de usuario

Pioneer

Pioneer DVH-P500UB Manual de usuario

JVC

JVC KD-AHD69 Manual de usuario

Blaupunkt

Blaupunkt SANTIAGO CR 87 Manual de usuario

Sony

Sony CDX-4160 - Cd Receiver Manual de usuario

XFIRE AUDIO

XFIRE AUDIO BMW42S Manual de usuario

VDO

VDO CD 2253 Manual de usuario

Volvo

Volvo 13 84 580 Manual de usuario

ZENEC

ZENEC ZE-160DVD Manual de usuario
