Boss Audio Systems 506CA Manual de usuario

506CA kojelautaan asennettava AM/FM CD-soitin

Kiitos että valitsit tämän erittäin korkeatasoisen Boss CD-soittimen. Laite on suunniteltu

takaamaan sinulle hyvän äänentoistokokemuksen vuosien ajan.

Asennus

Huomio:

•Asenna laite paikkaan jossa se ei häiritse kuljettajaa

•Tee väliaikaiskytkentä ennen lopullista asennusta jotta voit tarkastaa että laite toimii

oikein

•Käytä asennukseen vain oheistettuja osia

•Ota yhteys asiantuntijaan mikäli joudut poraamaan autoon reikiä asennusta varten

•Asenna laite siten ettei se voi vahingoittaa kuljettajaa tai matkustajaa mahdollisessa

äkkipysähdyksessä

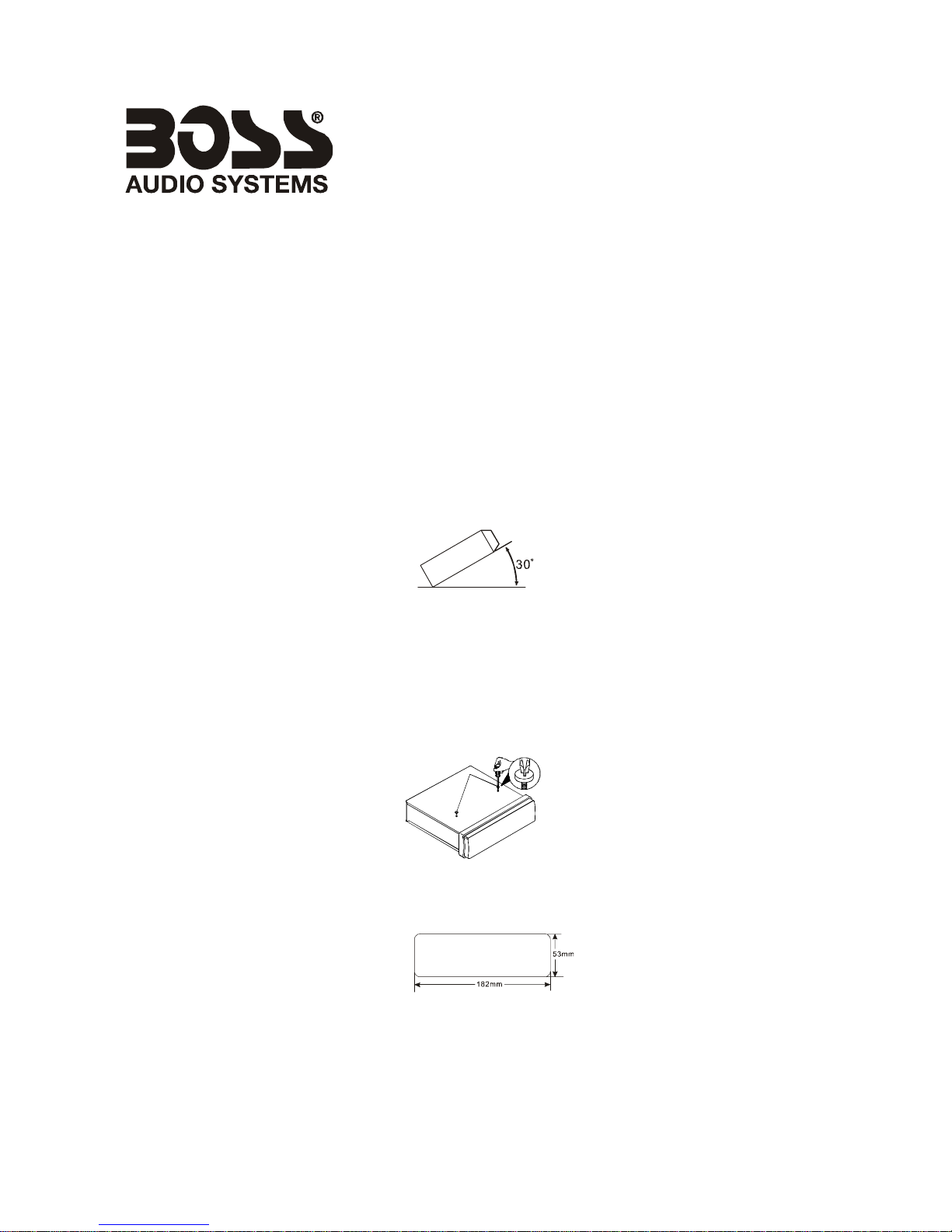

•Laitteen toiminta voi kärsiä mikäli asennuskulma ylittää 30°

•Vältä asentamasta laitetta paikkaan joka on alttiina suoralle auringonvalolle, pölylle,

lialle, kuumalle ilmalle tai muulle kuumalle lämpötilalle

DIN etu- tai taka-asennus

Laitteen voi asentaa asennuskehikon reikien avulla joko etupuolelta tai takapuolelta.

Noudata käyttöohjetta valitaksesi sopivan asennustavan.

Poista kuljetusruuvit ennen asennusta

1. DIN etuasennus (tapa A)

Asennusreikä

Laitteen voi asentaa kaikkiin ajoneuvoihin joissa on seuraavanlainen asennusreikä:

Asentaminen

Testaa kaikki liitokset ensin ja noudata sitten näitä asennusohjeita.

1. Varmista että auton virta on asennossa OFF ja irrota auton akun negatiivinen kaapeli

2. Irrota johtohaarniska ja antenni

3. Paina REL nappia (1) etupaneelissa ja irrota etupaneeli

4. Nosta ulomman kehyksen yläreunasta ja vedä poistaaksesi sen

5. Kahdella oheistetulla avaimella voit vapauttaa lukitusnastat laitteen

asennuskauluksesta. Työnnä avaimet niin syvälle kuin ne menevät (lovet ylöspäin),

liu’uta sitten kaulus ulos

6. Asenna kaulus työntämällä se aukkoonsa, ja taivuttamalla kauluksen ympärillä olevat

läpät ruuvimeisselillä. Kaikki läpät eivät saa kosketusta, tarkastele mitkä läpät saavat

parhaan otteen, käännä sopivat läpät kiinnittääksesi kauluksen

7. Asenna johtohaarniska ja antenni takaisin, varo ettet vahingoita johtoja

8. Liu’uta laite kaulukseen siten että se lukittuu paikoilleen

9. Laitteen takaosa kiinnitetään vielä metallihihnalla. Käytä oheistettua materiaalia

(mutteria M5 ja jousiprikkaa) kiinnittääksesi hihnan toisen pään asennuspulttiin laitteen

takaosassa. Voit tarvittaessa taivuttaa metallihihnaa. Kiinnitä hihnan toinen pää

kiinteään metallipintaan kojelaudan alla, käyttäen oheistettua materiaalia (ruuvi

5x25mm ja prikka). Tämä hihna toimii myös maadoituksena

10. Kytke akun kaapeli. Asenna ulompi kehys paikoilleen, asenna etupaneeli

Laitteen poistaminen

1. Varmista että auton virta on asennossa OFF ja irrota akun negatiivinen kaapeli

2. Irrota takaosan metallihihna

3. Irrota etupaneeli

4. Nosta ulomman kehyksen yläreunasta ja vedä poistaaksesi sen

5. Irrota kaulus kahdella avaimella ja vedä se ulos

Kaulus/Mantel

V avain V nyckel

Ulompi kehys Yttre ram

Etupaneeli Frampanel

O avain H nyckel

Kojelauta

Instr.bräde

Läppä

Flik

Ruuvimeisseli

Skruvmejsel Kaulus

Mantel

Fjäderbricka&bult

Jousiprikka&pultti

Hihna Rem

Pultti Bult Prikka bricka

Ruuvi Skruv

2. DIN taka-asennus (tapa B)

Jos autosi on merkkiä Nissan tai Toyota noudata tätä ohjetta. Käytä reikiä T (Toyota) tai N

(Nissan) laitteen sivuissa kiinnittääksesi sen auton tehdasasenteisiin kehyksiin.

Kohdista ruuvinreiät kehyksessä ja laitteessa, kiristä ruuvit 5x5mm molemmin puolin.

HUOMAA: ulompi kehys, kaulus ja metallihihna ovat turhia asennustavassa B.

Irrotettavan etupaneelin käyttö

Etupaneelin irrotus

1. Paina REL nappia (1) etupaneelissa

2. Vedä etupaneeli irti

3. Laita etupaneeli suojakoteloon

Etupaneelin asennus

Asentaaksesi paneelin laita se runkoon ja varmista että se asettuu kunnolla paikoilleen.

Jos paneelia ei ole asennettu kunnolla, kaikki napit eivät välttämättä toimi. Jos näin käy,

asenna paneeli uudestaan.

T&N reiät

T&N hål

Ruuvi

Skruv

Tehdasasenteinen kehys

Fabriksmonterad mantel

Kojelauta Instrumentpanel

Ruuvi

Skruv

REL

Kotelo

Fodral

Panneeli

Panel

Panneeli

Panel

Käsittelyvaroitukset

1. Älä pudota paneelia

2. Älä paina nappeja tai näyttöä asentaessa tai poistaessa

3. Älä kosketa paneelin tai rungon kontakteja

4. Lian voi poistaa kontakteista kuivalla ja pehmeällä rievulla

5. Älä altista paneelia suoralle auringonvalolle tai kuumuudelle

6. Älä päästä mitään kemikaaleja kontaktiin etupaneelin kanssa

7. Älä pura paneelia

Levyvaroitukset

A CD-levyt

1. Epätavallisen muotoisten levyjen käyttö voi vahingoittaa laitetta, käytä vain pyöreitä

levyjä

2. Älä laita levyihin tarroja. Pöly, lika ja naarmut voivat estää toiston

B CD-R levyt

1. Käytä vain levyjä joissa on seuraavat merkinnät

2. Laite voi soittaa vain viimeisteltyjä CD-R ja CD-RW levyjä

3. Jotkut poltettavat levyt eivät välttämättä toimi. Käytä mieluiten CD-RW levyjä joiden

nopeus on 1-4x jotka on poltettu nopeudella 1-2x, CD-R levyjä joiden nopeus on 1-

8x jotka on poltettu nopeudella 1-2x äläkä käytä CD-RW levyjä jotka on poltettu yli 5

kertaa

C Käsittely ja puhdistus

•Lika, pöly, epäsymmetrisyys ja naarmut voivat estää toiston

•Älä liimaa tarroja levyyn äläkä naarmuta sitä

•Älä taivuta levyä

•Säilytä levyjä koteloissaan

•Älä altista levyjä suoralle auringonvalolle. Älä säilytä niitä likaisissa olosuhteissa tai

kosteassa tilassa. Älä jätä kojelaudalle, tuulettimen eteen tai muuhun kuumaan

paikkaan

Levyn puhdistus

Käytä kuivaa ja pehmeää rättiä puhdistaaksesi levyn. Jos levy on kovin likainen, voit

käyttää alkoholiin kostutettua riepua. Älä koskaan käytä muita kemikaaleja.

Bikettipuoli ylös

Bikettsidan upp

Älä koske alapintaa

Rör ej undersidan Älä taivuta

Böj inte Pyyhi keskeltä ulos

Torka från mitten utåt

D Uusien levyjen rosoisuuksien poisto

Uudessa levyssä voi olla rosoisuuksia reunoissa, tällaiset levyt eivät toimi, poista nämä

rosoisuudet kynän avulla hieromalla sillä reunoja kuten kuvassa.

Käyttö

Toiminnot ja napit

Etupaneeli:

Etupaneelin takaosa:

Yleinen käyttö

Virran kytkeminen

Kytke virta painamalla mitä tahansa nappia paitsi REL (1) tai (4), tai asentamalla levy

levyaukkoon (18). Sammuta laite painamalla virtanäppäintä (2).

Rosoisuus

Ojämnhet

Kynä

Penna

Rosoisuus

Ojämnhet

Äänenvoimakkuus

Paina VOL ▲/▼ (10) säätääksesi äänenvoimakkuutta. Paina SELECT (9) useasti

selataksesi seuraavia äänisäätöjä:

Paina VOL ▲/▼ nappia (10) säätääksesi haluttua arvoa.

Kun olet MENU toiminnossa, paina SELECT toistuvasti selataksesi seuraavia asetuksia:

Valitse haluttu arvo napein VOL ▲/▼.

Loudness toiminto

Paina ja pidä pohjassa BAND/LOUDNESS (8) aktivoidaksesi LOUDNESS toiminnon joka

vahvistaa basson taajuuksia. Paina ja pidä painettuna uudestaan sammuttaaksesi

toiminnon.

Ajan säätö/näyttö

1. Ajan näyttö

Paina DISP (15) näyttääksesi nykyisen tiedon ja ajan näytöllä. Laite palautuu

normaalitilaan 5 sekunnissa

2. Ajan säätö

Paina DISP (15) ja pidä painettuna kunnes kello alkaa vilkkumaan. Säädä tunnit napilla

VOL ▲(10) ja minuutit napilla VOL ▼(10)

Mykistys

Paina MUTE (3) mykistääksesi laitteen. Paina uudestaan palataksesi edelliseen

äänenvoimakkuuteen.

LCD näyttö

Näyttää nykyisen taajuuden ja aktivoidut toiminnot näytöllä (19).

Vilkkuva LED

LED (12) vilkkuu jos etupaneeli on väärin asennettu.

Resetointi

Reset nappia tulee käyttää seuraavissa tilanteissa:

•Asennuksen jälkeen kun kaikki johdot on kytketty

•Kaikki napit eivät toimi

•Näytössä on error merkki

RESET nappia (20) tulee painaa kynällä tai muulla ohuella metalliesineellä. Jos laite ei

vieläkään toimi normaalisti, puhdista etupaneelin takaosan liitin alkoholiin kostutetulla

rätillä.

Radion käyttö

Radiotilaan siirtyminen

Paina MODE nappia (13) valitaksesi radiotilan. Radiotilan merkki ilmestyy näyttöön

muistimerkinnän ja taajuuden kanssa.

Aallonpituuden valinta

Paina BAND (8) valitaksesi aallonpituuden. Laite vaihtaa AM:n ja FM:n välillä.

Stereo/mono

Paina nappia mono (16) valitaksesi stereo- tai mono-tilan.

Tune

Käännä nappia tune (17) valitaksesi taajuuden.

CD-käyttö

CD-tila

1. Jos levyä ei ole asennettu, syötä levy etikettipuoli ylöspäin levyaukkoon (18). Levy

menee itsestään sisään kun painat sitä kevyesti. Toisto alkaa.

2. Jos laitteessa on jo levy, paina nappia mode (13) vaihtaaksesi CD-tilaan

Levyn syöttö

Aseta levy levyaukkoon (18) etikettipuoli ylöspäin. Toisto alkaa.

Levyn poistaminen

Paina nappia (4) pysäyttääksesi toiston ja poistaaksesi levyn levyaukosta (18).

Kappaleen valinta

Paina LAST TRK nappia (11) tai NEXT TRK nappia (12) liikkuaksesi kappaleiden välillä.

Kappaleen numero lukee näytöllä.

Paina ja pidä painettuna LAST TRK (11) tai NEXT TRK (12) kelataksesi kappaletta,

vapauta nappi palataksesi normaalitilaan.

Pause

Paina (3) nappia keskeyttääksesi toiston, paina uudestaan jatkaaksesi.

Kappaleiden esikuuntelu

Paina SCAN (5) nappia toistaaksesi jokaisen kappaleen alun, paina nappia uudestaan

pysäyttääksesi toiminnon.

Saman kappaleen toisto

Paina REPEAT (6) nappia toistaaksesi saman kappaleen yhä uudestaan. Paina

uudestaan lopettaaksesi toiminnon.

Kaikkien kappaleiden satunnaistoisto

Paina nappia SHUF (7) toistaaksesi levyn kaikki kappaleet satunnaisessa järjestyksessä.

Paina uudestaan peruuttaaksesi toiminnon.

AUX in toiminto

Laitteessa on AUX-liitäntä ulkoista musiikkilaitetta varten. Tähän voit liittää iPodin, MP3-

soittimen tai muun musiikkilähteen. Valitse AUX toiminto napilla MODE (13).

Kytkentäkaavio

Tekniset tiedot

1. Yleistä

Virta DC12V, negatiivinen maa

Rungon koko 178x160x50cm

Äänilajisäädöt

-basso (100Hz) ±14dB

-treble (100Hz) ±14dB

Maksimiteho 4x40W

Drain; max 10Amp

2. CD-soitin

Signaali ääni suhde >55dB

Kanavaseparaatio >40dB

Taajuusvaste 40Hz-18KHz

3. Radio

FM taajuudet 87,5–107,9MHz

IF: 10,7MHz

Herkkyys (S/N=30dB) 4

Stereo separaatio >20dB

AM taajuudet 530-1710KHZ

IF: 450KHz

Antenna Socket

Left RCA output Jack (White)

ISO CONNECTOR

10A FUSE

ISO connector:

Part A:

A1: No Connect

A2: No Connect

A3: No Connect

A4: Battery B+(Yellow, 10A FUSE)

A5: Antenna (Blue)

A6: No Connect

A7: Accessory (Red)

A8: Ground B- (Black)

Right RCA output Jack (Red)

Part B:

B1: Rear Right + (Violet)

B2: Rear Right - (Violet/Black)

B3: Front Right + ( Grey)

B4: Front Right - (Grey/Black)

B5: Front Left + (White)

B6: Front Left - (White/Black)

B7: Rear Left + (Green)

B8: Rear Left - (Green/Black)

Vianetsintä

Tarkista ennen vianetsintäkaavion käyttöä että kaikki johdot on vedetty oikein. Jos mikään

muu ei auta ota yhteys ammattimieheen.

Oire Syy Ratkaisu

Ei virtaa Auton virta ei ole päällä Kytke virta

Sulake on palanut Vaihda

Levyä ei voi syöttää tai

poistaa

Laitteessa on jo levy Poista levy

Levy on syötetty väärin päin Aseta levy oikein päin

Viallinen tai likainen levy Vaihda levy

Kondensaatiota laitteessa Anna jäähtyä

Kondensaatiota laitteessa Sammuta laite ja yritä

tunnin päästä uudestaan

Ei ääntä Volume on pohjassa Säädä

Johdot väärin kytketty Tarkasta

Ääni pätkii Levy on likainen tai viallinen Vaihda tai puhdista

Laite on asennettu yli 30°

kulmaan Säädä asennusta

Näppäimet eivät toimi

normaalisti Mikrotietokone ei toimi Resetoi tai asenna

etupaneeli uudestaan

Radio ei toimi, asemien

automaattivalinta ei toimi

Antennikaapeli ei ole kytketty Asenna

Liian heikko signaali Valitse kanava

manuaalisesti

Otros manuales para 506CA

Tabla de contenidos

Idiomas:

Otros manuales de Receptor de coche de Boss Audio Systems

Boss Audio Systems

Boss Audio Systems BV4450T Manual de usuario

Boss Audio Systems

Boss Audio Systems 750DI Manual de usuario

Boss Audio Systems

Boss Audio Systems ELITE 455BRGB Manual de usuario

Boss Audio Systems

Boss Audio Systems CD-4500R Manual de usuario

Boss Audio Systems

Boss Audio Systems BVS13.3B Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9963I Manual de usuario

Boss Audio Systems

Boss Audio Systems BVCP9800W Manual de usuario

Boss Audio Systems

Boss Audio Systems CD-3190R Manual de usuario

Boss Audio Systems

Boss Audio Systems BV7254 Manual de usuario

Boss Audio Systems

Boss Audio Systems BG100 Manual de usuario

Boss Audio Systems

Boss Audio Systems BV2550UA Manual de usuario

Boss Audio Systems

Boss Audio Systems 870DBI Manual de usuario

Boss Audio Systems

Boss Audio Systems 640CA Manual de usuario

Boss Audio Systems

Boss Audio Systems 0791489111942 Manual de usuario

Boss Audio Systems

Boss Audio Systems 648UA Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9998B Manual de usuario

Boss Audio Systems

Boss Audio Systems 754DI Manual de usuario

Boss Audio Systems

Boss Audio Systems BVS10.1B Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9561B Manual de usuario

Boss Audio Systems

Boss Audio Systems MP3-4100R Manual de usuario

Boss Audio Systems

Boss Audio Systems BVML9384 Manual de usuario

Boss Audio Systems

Boss Audio Systems BG200 Manual de usuario

Boss Audio Systems

Boss Audio Systems 740UA Manual de usuario

Boss Audio Systems

Boss Audio Systems 738UA Manual de usuario

Manuales populares de Receptor de coche de otras marcas

Motorola

Motorola VWA63 Manual de usuario

Nextar

Nextar D3201 Manual de usuario

Alpine

Alpine CDE-163BT Manual de usuario

Pioneer

Pioneer DEH-P645R Manual de usuario

Axxera

Axxera XDMA7600 Instrucciones de funcionamiento

XM OnyX Manual de usuario

Sound Storm

Sound Storm STM93R Manual de usuario

Soundstream

Soundstream VIR-5000 Manual de usuario

Avson

Avson MKT Platform Manual de usuario

Sony

Sony MEX-1HD - Audio Library System Manual de usuario

Pioneer

Pioneer DVH-P500UB Manual de usuario

JVC

JVC KD-AHD69 Manual de usuario

Blaupunkt

Blaupunkt SANTIAGO CR 87 Manual de usuario

Sony

Sony CDX-4160 - Cd Receiver Manual de usuario

XFIRE AUDIO

XFIRE AUDIO BMW42S Manual de usuario

VDO

VDO CD 2253 Manual de usuario

Volvo

Volvo 13 84 580 Manual de usuario

ZENEC

ZENEC ZE-160DVD Manual de usuario
