Bosch UniversalLevel 360 Manual de usuario

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1 609 92A 5PV (2020.03) T / 246

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководство по эксплуатации

uk Оригінальна інструкція з експлуатації

kk Пайдалану нұсқаулығының түпнұсқасы

ro Instrucțiuni originale

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ar   

fa   

1 609 92A 5PV

UniversalLevel 360

2 |

Deutsch......................................... Seite 7

English...........................................Page 15

Français..........................................Page 24

Español ........................................Página 32

Português......................................Página 41

Italiano.........................................Pagina 49

Nederlands.....................................Pagina 56

Dansk............................................Side 64

Svensk..........................................Sidan 71

Norsk............................................Side 77

Suomi............................................Sivu 84

Ελληνικά .......................................Σελίδα 91

Türkçe ..........................................Sayfa 99

Polski..........................................Strona 108

Čeština........................................Stránka 116

Slovenčina ....................................Stránka 123

Magyar.......................................... Oldal 130

Русский.....................................Страница 138

Українська...................................Сторінка 148

Қазақ.............................................Бет 156

Română........................................Pagina 165

Български...................................Страница 173

Македонски.................................Страница 180

Srpski..........................................Strana 188

Slovenščina .....................................Stran 195

Hrvatski...................................... Stranica 202

Eesti.........................................Lehekülg 209

Latviešu...................................... Lappuse 216

Lietuvių k..................................... Puslapis 224

 ......................................... 231

 .........................................  239

1 609 92A 5PV | (06.03.2020) Bosch Power Tools

| 3

(1)

(2)

(3)

(4)

(5)

(6)

Bosch Power Tools 1 609 92A 5PV | (06.03.2020)

4 |

(8)

(9)

(10)

(7)

(6)

(5)

1 609 92A 5PV | (06.03.2020) Bosch Power Tools

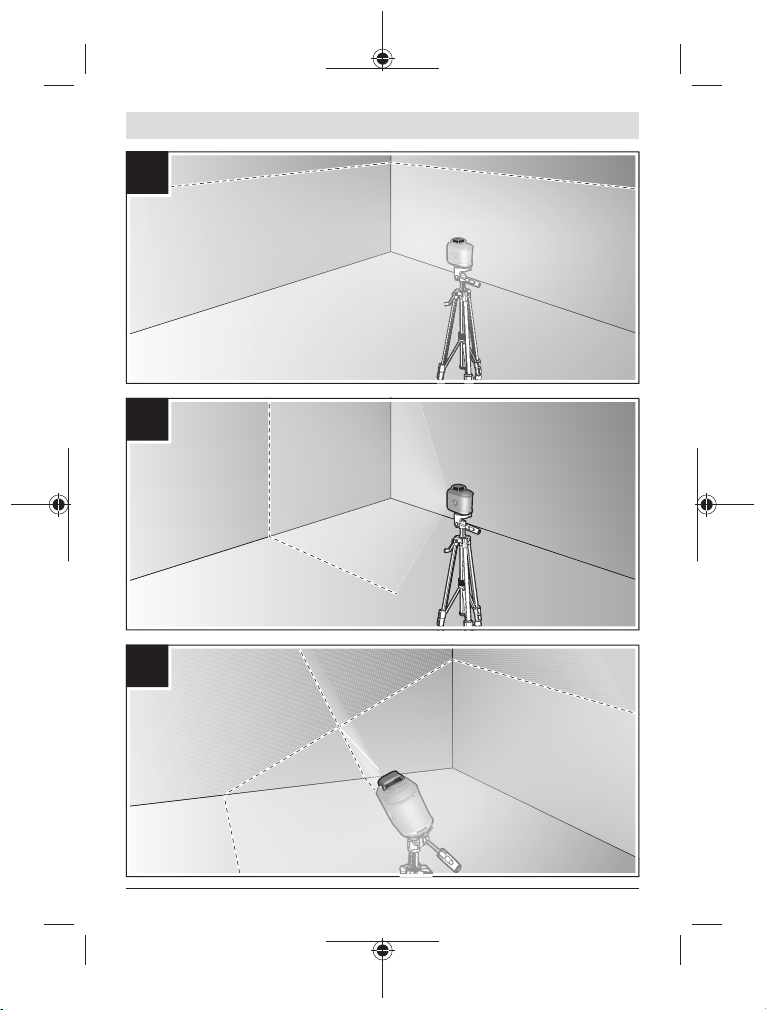

| 5

Bosch Power Tools 1 609 92A 5PV | (06.03.2020)

6 |

E F

TT 150

0 603 691 100

(11)

(12)

1 608 M00 05J

(13)

TP 320

0 603 693 100

1 609 92A 5PV | (06.03.2020) Bosch Power Tools

Deutsch | 7

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit

dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das

Messwerkzeug nicht entsprechend den vorliegenden Anweisun-

gen verwendet wird, können die integrierten Schutzvorkehrun-

gen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn-

schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI-

SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS

MIT.

uVorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justierein-

richtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann

dies zu gefährlicher Strahlungsexposition führen.

uDas Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Dar-

stellung des Messwerkzeugs auf der Grafikseite gekennzeichnet).

uIst der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkle-

ben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in

Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli-

cken Sie nicht selbst in den direkten oder reflektierten Laser-

strahl. Dadurch können Sie Personen blenden, Unfälle verursachen

oder das Auge schädigen.

uFalls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der

Kopf sofort aus dem Strahl zu bewegen.

uNehmen Sie keine Änderungen an der Lasereinrichtung vor.

uVerwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille

dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laser-

strahlung.

uVerwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenver-

kehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die

Farbwahrnehmung.

Bosch Power Tools 1 609 92A 5PV | (06.03.2020)

8 | Deutsch

uLassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des

Messwerkzeuges erhalten bleibt.

uLassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie

könnten unbeabsichtigt Personen blenden.

uArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk-

zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagerechten und

senkrechten Linien.

Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des

Messwerkzeugs auf der Grafikseite.

(1) Taste für Laser-Betriebsart Mode

(2) Taste Neigungsfunktion

(3) Statusanzeige

(4) Ein-/Ausschalter

(5) Austrittsöffnung Laserstrahlung

(6) Laser-Warnschild

(7) Seriennummer

(8) Stativaufnahme 1/4"

(9) Arretierung des Batteriefachdeckels

(10) Batteriefachdeckel

(11) StativA)

(12) Laser-SichtbrilleA)

1 609 92A 5PV | (06.03.2020) Bosch Power Tools

Deutsch | 9

(13) TeleskopstangeA)

A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das

vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Kreuzlinienlaser UniversalLevel 360

Sachnummer 3603F63E..

Arbeitsbereich (Durchmesser) bis ca.A) 24 m

Öffnungswinkel vertikale Laserlinie 120°

NivelliergenauigkeitB)C)D) ±0,4mm/m

Selbstnivellierbereich ±4°

Nivellierzeit ≤4s

Betriebstemperatur −5 °C…+40 °C

Lagertemperatur –20 °C…+70 °C

max. Einsatzhöhe über Bezugshöhe 2000m

relative Luftfeuchte max. 90%

Verschmutzungsgrad entsprechend IEC61010‑1 2E)

Laserklasse 2

Lasertyp 500–540nm, < 10mW

Farbe des Laserstrahls grün

C610

Divergenz 30×20mrad (Vollwinkel)

Stativaufnahme 1/4"

Batterien 4×1,5V LR6(AA)

Betriebsdauer (bei Kreuzlinienbetrieb) mindestens 4h

Gewicht entsprechend

EPTA-Procedure 01:2014 0,56kg

Bosch Power Tools 1 609 92A 5PV | (06.03.2020)

10 | Deutsch

Kreuzlinienlaser UniversalLevel 360

Maße (Länge× Breite× Höhe) 114× 66× 111mm

A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnenein-

strahlung) verringert werden.

B) gültig am Kreuzungspunkt und an den entsprechenden Winkeln 90°/180°/270°

C) bei 20–25°C

D) Die angegebenen Werte setzen normale bis günstige Umgebungsbedingungen (z.B. keine Vibra-

tion, kein Nebel, kein Rauch, keine direkte Sonneneinstrahlung) voraus. Nach starken Tempera-

turschwankungen kann es zu Genauigkeitsabweichungen kommen.

E) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge-

hende durch Betauung verursachte Leitfähigkeit erwartet wird.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (7) auf dem Typen-

schild.

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien
