Black Box Peripheral Sharer 2 to 1 Manual de usuario

1000 Park Drive • Lawrence, PA 15055-1018 • 724-746-5500 • Fax 724-746-0746

CUSTOMER

SUPPORT

INFORMATION

Order toll-free in the U.S. 24 hours, 7 A.M. Monday to midnight Friday: 877-877-BBOX

FREE technical support, 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746

Mail order: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018

Web site: www.blackbox.com • E-mail: [email protected]

SEPTEMBER 2000

PI138A

PI138AE

PI140A

PI140AE

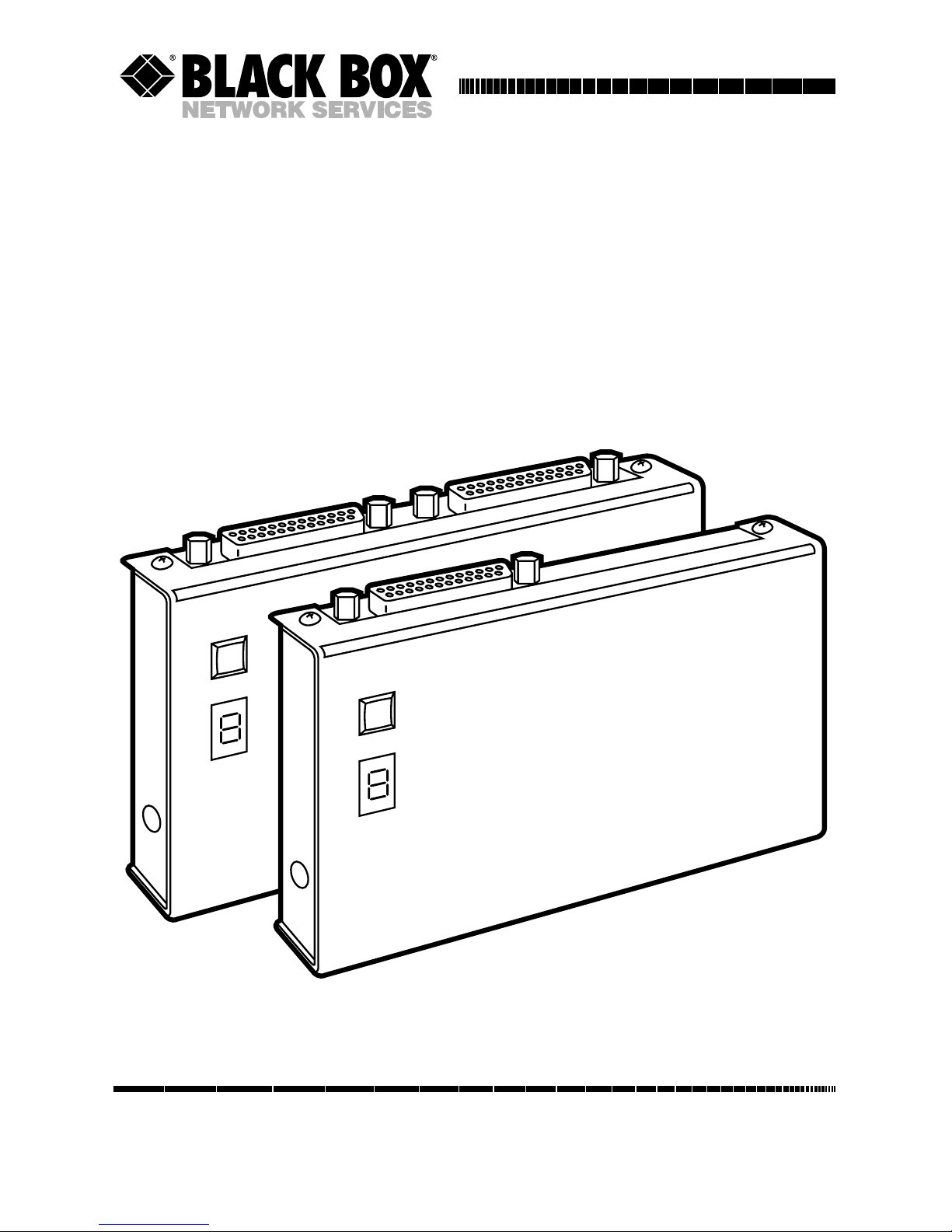

Peripheral Sharer 2 to 1

Peripheral Sharer 4 to 1

STATUS

PERIPHERAL SHARER

SELECT

STATUS

PERIPHERAL SHARER

SELECT

FCC STATEMENT

FEDERAL COMMUNICATIONS COMMISSION

AND

INDUSTRY CANADA

RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio frequency energy

and if not installed and used properly, that is, in strict accordance with the

manufacturer’s instructions, may cause interference to radio communication.

It has been tested and found to comply with the limits for a Class A

computing device in accordance with the specifications in Subpart J of

Part 15 of FCC rules, which are designed to provide reasonable protection

against such interference when the equipment is operated in a commercial

environment. Operation of this equipment in a residential area is likely to

cause interference, in which case the user at his own expense will be required

to take whatever measures may be necessary to correct the interference.

Changes or modifications not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise emission from

digital apparatus set out in the Radio Interference Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de classe A prescrites dans le Règlement sur le

brouillage radioélectrique publié par Industrie Canada.

This unit is CE certified.

INSTRUCCIONES DE SEGURIDAD

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes

de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo,

cerca de la tina de baño, lavabo, sótano mojado o cerca de una alberca,

etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales

que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como

sea recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más

allá a lo descrito en las instrucciones de operación. Todo otro servicio

deberá ser referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama,

sofá, alfombra o superficie similar puede bloquea la ventilación, no se

debe colocar en libreros o gabinetes que impidan el flujo de aire por los

orificios de ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de

calor como radiadores, registros de calor, estufas u otros aparatos

(incluyendo amplificadores) que producen calor.

INSTRUCCIONES DE SEGURIDAD

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo

del tipo descrito en el instructivo de operación, o como se indique en

el aparato.

12. Precaución debe ser tomada de tal manera que la tierra fisica y la

polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no

sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen

del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo

a las recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos

de las lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo

no sea usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean

derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del

aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio

en su desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

Peripheral Sharer

TRADEMARKS

Hewlett-Packard®, HP®, and LaserJet®are registered trademarks

of Hewlett-Packard.

Lexmark™is a trademark of Lexmark International.

Velcro®is a registered trademark of Velcro USA Inc.

Microsoft®and Windows®are registered trademarks of Microsoft Corporation.

All applied-for and registered trademarks are the property of their respective owners.

Peripheral Sharer

Contents

1. Specifications ....................................................................................................8

2. Introduction....................................................................................................10

2.1 Key Features............................................................................................10

2.2 Package Contents ...................................................................................10

3. Installation ......................................................................................................12

3.1 Cables ......................................................................................................12

3.2 Mounting the Peripheral Sharer ...........................................................12

3.3 Connecting Your Devices .......................................................................12

3.4 Configuring the Peripheral Sharer .......................................................12

3.5 Configuring Your PC..............................................................................13

3.6 Installing the Software............................................................................13

4. Using the Peripheral Sharer ...........................................................................14

4.1 Power-On Status......................................................................................14

4.2 Front-Panel Key ......................................................................................14

4.3 Modes of Operation ...............................................................................15

4.4 Status Display ..........................................................................................15

5. Application-Specific Instructions...................................................................17

5.1 Printer Sharing .......................................................................................17

5.2 Sharing Parallel Port Tape Backup Drives............................................18

5.3 Sharing a Printer and a Tape Backup Drive .........................................19

5.4 Sharing a Parallel Port CD-ROM Drive .................................................19

6. Software Utilities.............................................................................................22

6.1 SMART.EXE............................................................................................22

6.2 SMARTCON.EXE...................................................................................23

6.3 DOWNLOAD.EXE .................................................................................24

Appendix A: Cables .............................................................................................25

A.1 PC To Peripheral Sharer Cable.............................................................25

A.2 Peripheral Sharer to Printer Cable.......................................................25

A.3 IEEE 1284 Compliant Cables ................................................................25

A.4 Data Boosters..........................................................................................25

Appendix B: HP LaserJet 4 Series Printers .......................................................26

B.1 Operation Under DOS ..........................................................................26

B.2 Operation Under Windows ...................................................................27

Appendix C: Lexmark 4039 Printer ..................................................................29

Appendix D: Lexmark WinWriter 600 ..............................................................30

Appendix E: HP LaserJet 5 Printers ..................................................................31

Appendix F: HP DeskJet 600 and 800 Printers .................................................33

Appendix G: Troubleshooting...........................................................................35

Peripheral Sharer

exceeding 500,000 characters per

second (4 Mbps) are supported.

Connectors—PI138A, PI138AE:

(3) DB25 female: (2) bidirectional

parallel ports for connection to

PCs, (1) bidirectional parallel port

for connection to peripherals;

PI140A, PI140AE: (5) DB25

female: (4) bidirectional parallel

ports for connection to PCs,

(1) bidirectional parallel port for

connection to peripherals.

Operation —Can be used in auto-

scan mode, manual select mode,

or software-controlled mode.

Keypad — Used to select auto-scan

mode, destination or toggle

between manually selected ports.

Status Display — 7-segment display

shows auto-scan mode, auto-

matically selected port, manually

selected port and data flow. LED

indicates output channel A/B

selected.

Options — Timeout options of 20

seconds, 1 minute, 2 minutes, or

4 minutes. Normal or high scan

rates. Stored in EEPROM and

retained when power is off. Can

be changed using download

program provided. Default

options can be selected by

1. Specifications

General Compatibility — Can be

used with most devices that attach

to PC parallel ports (with the aid

of the SMARTLOG program

supplied). Only one user has

access to the shared peripheral at

a time. Dongles may only be

shared in strict accordance with

software license agreements.

Printer Compatibility — DOS,

Windows®, and graphics printing

from all types of PCs; all printers

with unidirectional (Centronics®

compatible) parallel ports;

printers with bidirectional and

BOISE parallel ports; GDI

printers.

Tape-Drive Compatibility — Tape

drives that attach to PC parallel

ports; tape-drive macros and

scheduled macros that run from

the DOS prompt.

CD-ROM Compatibility — CD-

ROM drives that attach to PC

parallel ports with drivers that

can be loaded from the DOS

prompt.

Performance — Data-transfer rates

Peripheral Sharer

holding down key when

powering on the unit.

Software — Supplied on a 3.5" PC

disk (virus-checked). Contains

the following software utilities:

SMARTKEY: DOS and Windows

peripheral-selection software.

SMARTLOG: Windows CD-

ROM/tape-drive selection

software.

DOWNLOAD: Used to update

the unit’s EEPROM options.

Cable Types —

PC to Peripheral Sharer: DB25

male connectors on both ends,

shielded, pinned straight-

through (part number EQN200).

Peripheral Sharer to Printer: DB25

male to 36-pin male printer cable,

shielded, all ground lines

connected (part number

EQN202).

Peripheral Sharer to Other Devices:

Use PC to Peripheral Sharer

cable.

Cable Lengths — Lengths supported

vary considerably with cable type

and PC/peripheral specifications.

IEEE 1284 twisted-pair cables

and high-quality cables generally

support longer distances.

Maximum recommended cable

lengths are:

PC to Peripheral Sharer: 32.8 ft.

(10 m) for printers, 22.9 ft.

(7 m) for tapes/CD-ROMs.

Peripheral Sharer to Peripheral:

6.5 ft. (2 m)

Power — 115 or 230-VAC, 5 VDC,

500 mA

Size — 3.7"H x 8.5"W x 1"D

(9.5 x 21.5 x 2.5 cm)

Peripheral Sharer

Weight — 1.2 lb. (0.5 kg)

global timeout and scan-rate

options.

2.2 Package Contents

• Peripheral Sharer 2 to 1

or Peripheral Sharer 4 to 1

• 115 VAC (PI140A) or 230-VAC

(PI140AE) power supply

• Software disk (3.5" format,

virus-checked)

• This user manual

2. Introduction

The Peripheral Sharer is a high-

performance parallel-device sharer

suitable for sharing printers, tape

backups, certain CD-ROMs, and

other devices that attach to PC

parallel ports.

2.1 Key Features

• High-performance fully bi-

directional parallel ports.

• Automatic printer sharing and

tape-backup sharing.

• Data-transfer speeds in excess of

500,000 cps are supported.

• Automatic (auto-scan) or manual

port selection.

• Exclusive peripheral use can be

selected via DOS or Windows

software.

• Status indicator shows data flow

and port status.

• Download program for changing

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Cambiar de Black Box

Black Box

Black Box ServSwitch ACU5501A-R4 Manual de usuario

Black Box

Black Box AC1030A Manual de usuario

Black Box

Black Box LGB708A-R2 Manual de usuario

Black Box

Black Box ISU2011-4-UK Manual de usuario

Black Box

Black Box KV812A Manual de usuario

Black Box

Black Box LEV2525A Guía de seguridad

Black Box

Black Box KV130A Manual de usuario

Black Box

Black Box IC147A Manual de usuario

Black Box

Black Box Remote Management Switch SW555A Manual de usuario

Black Box

Black Box LGT616A-JP Manual de usuario

Black Box

Black Box LE2690A Manual de usuario

Black Box

Black Box KV0216A Manual de usuario

Black Box

Black Box SW175A Manual de usuario

Black Box

Black Box MT136A Manual de usuario

Black Box

Black Box INVISAPC DTX1002-R Manual de usuario

Black Box

Black Box LIG1014A Manual de usuario

Black Box

Black Box KV6222H Manual de usuario

Black Box

Black Box KV6202A Manual de usuario

Black Box

Black Box ABC Manual de usuario

Black Box

Black Box ACXC Series Manual de usuario

Black Box

Black Box MT760A Manual de usuario

Black Box

Black Box ServSwitch DT Basic II KV7024A Manual de usuario

Black Box

Black Box LE1401A Manual de usuario

Black Box

Black Box KV9502A Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
