Black Box Multi Quick Check RJ-11 Manual de usuario

CUSTOMER

SUPPORT

INFORMATION

Order toll-free in the U.S. 24 hours, 7 A.M. Monday to midnight Friday: 877-877-BBOX

FREE technical support, 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746

Mail order: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018

Web site: www.blackbox.com • E-mail: [email protected]

APRIL 1999

TL159A

TL159AE

RJ-11 Data Broadcast Unit

DB-8

COMP CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 PWR

RJ-11 DATA BROADCAST UNIT

FEDERAL COMMUNICATIONS COMMISSION

AND

INDUSTRY CANADA

RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio frequency energy and if not

installed and used properly, that is, in strict accordance with the manufacturer’s

instructions, may cause interference to radio communication. It has been tested

and found to comply with the limits for a Class A computing device in accordance

with the specifications in Subpart J of Part 15 of FCC rules, which are designed to

provide reasonable protection against such interference when the equipment is

operated in a commercial environment. Operation of this equipment in a

residential area is likely to cause interference, in which case the user at his own

expense will be required to take whatever measures may be necessary to correct

the interference.

Changes or modifications not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise emission from

digital apparatus set out in the Radio Interference Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de la classe A prescrites dans le Règlement sur le

brouillage radioélectrique publié par Industrie Canada.

RJ-11 DATA BROADCAST UNIT

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes

de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo, cerca

de la tina de baño, lavabo, sótano mojado o cerca de una alberca, etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales

que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea

recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más allá

a lo descrito en las instrucciones de operación. Todo otro servicio deberá ser

referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama, sofá,

alfombra o superficie similar puede bloquea la ventilación, no se debe colocar

en libreros o gabinetes que impidan el flujo de aire por los orificios de

ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

RJ-11 DATA BROADCAST UNIT

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del

tipo descrito en el instructivo de operación, o como se indique en el aparato.

12. Precaución debe ser tomada de tal manera que la tierra fisica y la polarización

del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no

sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen

del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de

las lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo

no sea usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos

no sean derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio

en su desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

RJ-11 DATA BROADCAST UNIT

TRADEMARKS

The trademarks mentioned in this manual are the sole property of their owners.

RJ-11 DATA BROADCAST UNIT

CONTENTS

1. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2. Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.1 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.2 What the Package Includes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4. Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.1 Pinning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.2 Indicators . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5. Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Appendix: Typical Pinning for General Applications. . . . . . . . . . . . . . . . . . . . . . . 13

RJ-11 DATA BROADCAST UNIT

1. Specifications

Enclosure — High-impact plastic

Flow Control — Software only, transparent to speed and data

Protocol — Asynchronous

Speed — Transparent

MTBF — 350,000 hours

User Channels — 8

Interface — RS-232/V.24, composite port configured as DCE,

slave ports configured as DTE

Indicators — (10) red LEDs: Power on/off,

Channels 1 through 8 active, and COMP active

Connectors — (9) RJ-11

Power — TL159A: 115-VAC, 60 Hz at 50 mA;

TL159AE: 230-VAC, 50 Hz at 25 mA

Power Consumption — 6 watts total

Size — 1.5"H x 5.5"W x 8.5"D (3.8 x 14 x 21.6 cm)

Weight — 2.4 lb. (1.1 kg)

RJ-11 DATA BROADCAST UNIT

2. Introduction

2.1 Description

The RJ-11 Data Broadcast Unit receives an asynchronous signal from a master

device and redistributes it to up to eight slave devices. You can use it, for example,

to distribute a signal from a computer to eight different terminals. The unit takes

the signal appearing at the composite connector (COMP), regenerates it, and

distributes it to eight slave connectors (CH1–8).

2.2 What the Package Includes

Your package should include the following items:

• RJ-11 Data Broadcast Unit

• Wallmount power transformer: 115-VAC for TL159A, 230-VAC for TL159AE

• This user’s manual

RJ-11 DATA BROADCAST UNIT

3. Installation

Follow the steps listed below to install the RJ-11 Data Broadcast Unit.

1. Remove power from the terminal or computer that you wish to connect to the

RJ-11 Data Broadcast Unit.

2. Connect the composite connector (labeled “COMP”) on the rear of the RJ-11

Data Broadcast Unit to the source of data (usually a modem, multiplexor, or

computer port). This cable must be less than 50 feet (15.2 m) long to comply

with the RS-232 interface distance limitation, unless you use extended-

distance cable. Call Black Box Technical Support at 724-746-5500 for details.

3. Connect up to eight slave devices (usually terminals or printers) to the

channel connectors of the RJ-11 Data Broadcast Unit. Each cable must be less

than 50 feet (15.2 m) long to comply with the RS-232 interface distance

standard, unless you use extended-distance cable.

4. Plug the wallmount transformer into a wall socket. The red power (PWR)

LED should be ON.

5. Apply power to the master and slave devices.

6. The RJ-11 Data Broadcast Unit is now ready for operation.

RJ-11 DATA BROADCAST UNIT

4. Operation

4.1 Pinning

The RJ-11 Data Broadcast Unit supports three leads on each port connector:

Transmit Data (TXD), Receive Data (RXD), and Signal Ground (SG) (see Tables

4-1 and 4-2). The Unit regenerates the TXD input that comes in on the composite

(COMP) port and simultaneously sends it out on the TXD lead of each of the eight

slave ports, channels 1 through 8. The Unit also regenerates the RXD input that

comes in on each of the slave ports, and assembles it to produce the RXD signal

that is transmitted from the composite port. The signal grounds for all of the ports

are tied together.

Each of the nine ports on the rear panel of the Data Broadcast Unit has a four-

conductor modular RJ-11 connector. Viewed from the rear, the left conductor is

TXD, the center two conductors are signal grounds, and the right conductor is

RXD.

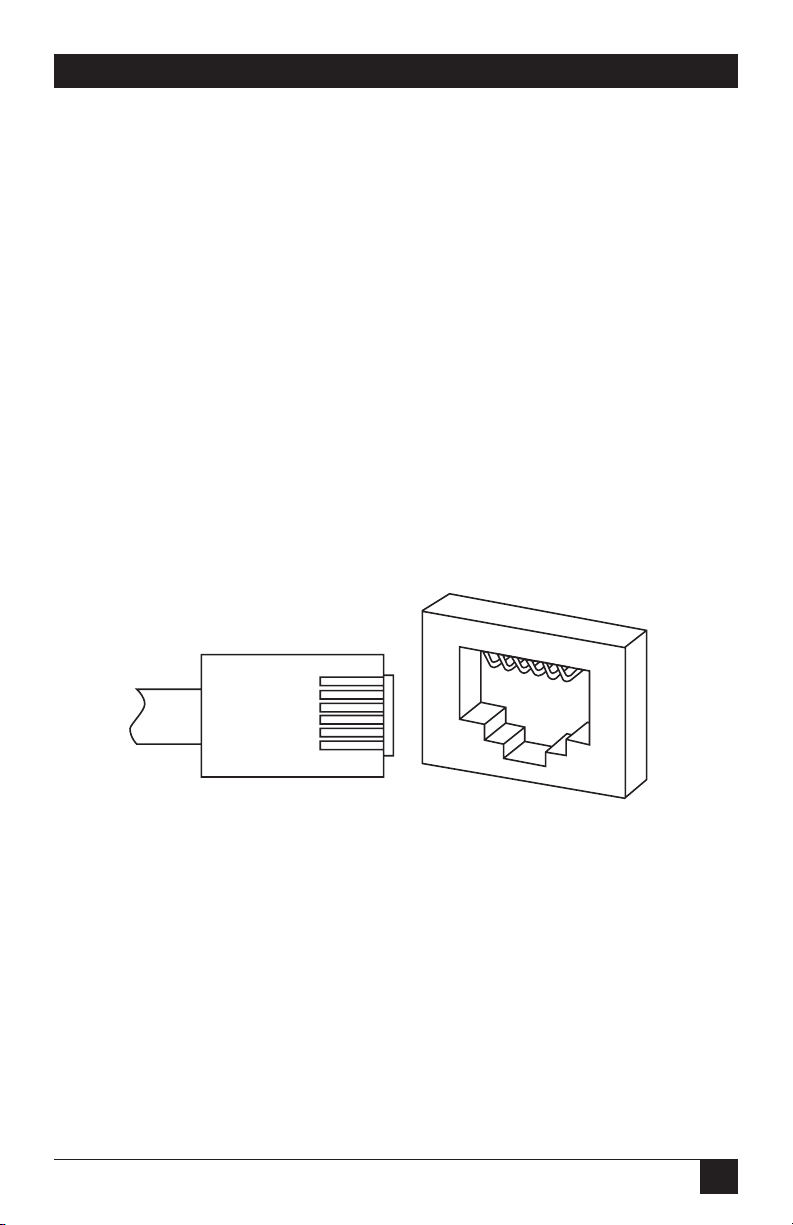

Figure 4-1. RJ-11 Connector.

Table 4-1. Composite “COMP” Connector (DCE) Pinning.

Pin Signal Function

2 TXD Data In

3 and 4 SG Signal Ground

5 RXD Data Out
