BGS technic BGS 1709 Manual de usuario

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 1709

Kupplungs-Zentrierdorn-Satz

ACHTUNG

Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch, bevor Sie

das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem Verwendungszweck

entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden, Verletzungen und Erlöschen

der Gewährleistung führen. Bewahren Sie diese Anleitungen für späteres Nachlesen an einem sicheren

und trockenen Ort auf. Legen Sie die Bedienungsanleitung bei, wenn Sie das Produkt an Dritte

weitergeben.

VERWENDUNGSZWECK

Dieser Zentrierwerkzeug-Satz ermöglicht eine genaue Zentrierung der Kupplungsscheibe und ist geeignet

für 15 bis 26.6 mm Kupplungsnaben-Innendurchmesser.

SICHERHEITSHINWEISE

•Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.

•Lassen Sie Kinder nicht mit diesem Produkt oder dessen Verpackung spielen.

•Stellen Sie sicher, dass der Arbeitsbereich ausreichend beleuchtet ist.

•Halten Sie den Arbeitsbereich sauber, aufgeräumt, trocken und frei von anderen Materialien.

•Lassen Sie keine ungeschulten Personen mit diesem Werkzeugsatz arbeiten.

•Arbeiten sie immer nach Angaben des Fahrzeugherstellers. Diese Anleitung dient ausschließlich

zur Veranschaulichung des Produktes und ersetzt keinesfalls fahrzeugspezifische Serviceliteratur.

VERWENDUNG

Passenden Zentrierdorn auswählen.

Zentrierdorn in die Kupplungsnabe einführen.

WERKZEUGE

1 Zentrierdorn für 15-19 mm

Innendurchmesser der Kupplungsnabe

2 Zentrierdorn für 20-26.6 mm

Innendurchmesser der Kupplungsnabe

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

VERWENDUNG

Zentrierdorn durch Drehen der gerändelten Schraube im

Uhrzeigersinn leicht spreizen. Der Zentrierdorn muss spielfrei in

der Kupplungsnabe sitzen und sich leicht axial bewegen lassen.

Kupplungsscheibe mit Kupplungsautomaten montieren.

Die Befestigungsschrauben vom Kupplungsautomaten nur leicht

anziehen. Kupplungsscheibe muss sich radial bewegen lassen.

Zentrierdorn weiter in Richtung Motor schieben.

Der Kegel (vorne am Zentrierdorn) wird dadurch in die

Kurbelwellen-Bohrung gedrückt und die Kupplungsscheibe

zentriert. Gleichzeitig die gerändelte Schraube im Uhrzeigersinn

drehen und den Zentrierdorn dadurch in der Kupplungsnabe

fixieren.

Zentrierdorn mit Kupplungsscheibe in Richtung Motor drücken

und Befestigungsschrauben vom Kupplungsautomaten

gleichmäßig nacheinander festschrauben. Zum Schluss die

Schrauben mit vorgeschriebenem Drehmoment anziehen.

Zentrierdorn durch Drehen der gerändelten Schraube gegen

den Uhrzeigersinn lösen und herausziehen.

UMWELTSCHUTZ

Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Alle Werkzeuge,

Zubehörteile und Verpackungen sind zu sortieren, einer Wertstoffsammelstelle zuzuführen

und umweltgerecht zu entsorgen. Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde

über Recyclingmaßnahmen. Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer

umweltgerecht.

NOTIZEN

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 1709

Clutch Aligning Tool Set

ATTENTION

Read the operating instructions and the included safety information carefully before using the product.

Use the product correctly, with caution and only for the intended purpose. Failure to observe the safety

instructions can lead to damage, injury and voiding of the warranty. Keep these instructions in a safe and

dry place for future reference. Include the operating instructions if you pass the product on to third parties.

INTENDED USE

These clutch aligning tool set enables precise centering of the clutch disc and is suitable for clutch disc

hubs with inner diameter from 15 to 26.6 mm.

SAFETY INFORMATIONS

•Keep children and unauthorized persons away from the work area.

•Do not let children play with this product or its packaging.

•Make sure that the work area is adequately illuminated.

•Keep the work area clean, tidy, dry and free of other materials.

•Do not let untrained people work with this tool set.

•Always work according to the vehicle manufacturer's instructions. This manual serves only to

illustrate the product and in no way replaces vehicle-specific service literature.

USE

Choose a appropriate clutch aligning tool.

Slide the clutch aligning tool into the clutch hub.

TOOLS

1 Alignment tool for 15-19 mm

inner diameter of clutch hub

2Alignment tool for 20-26.6 mm

inner diameter of clutch hub

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

USE

Spread the clutch aligning tool by turning the knurled screw

clockwise. The clutch aligning tool must be seated free of

clearance in the clutch hub and must be easily moved axially.

Install the clutch disc with clutch pressure plate.

Tighten slightly the mounting bolts from clutch pressure plate.

Clutch disc must be able to move radially.

Push the clutch aligning tool further toward the engine.

The cone (at front of clutch aligning tool) will be pressed into the

crankshaft bore and centered the clutch disc. At the same time

turn the knurled screw clockwise for fixing the clutch aligning

tool in the clutch hub.

Press the clutch aligning tool with clutch disc toward the engine

and evenly tighten the mounting screws of clutch pressure plate

succession. Tighten the screws at the end with the specified

torque.

Solve clutch aligning tool by turning the knurled screw

counterclockwise and remove the clutch aligning tool.

ENVIRONMENTAL PROTECTION

Recycle unwanted materials instead of disposing of them as waste. All tools, accessories

and packaging should be sorted, taken to a recycling centre and disposed of in a manner

which is compatible with the environment. Contact your local solid waste authority for

recycling information. Dispose of this product at the end of its working life environmentally.

NOTE

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 1709

Jeu de centreur d’embrayage

ATTENTION

Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.

Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue. Ne

pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des dommages

matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de pouvoir le

consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le transmettez à des

tiers.

UTILISATION PRÉVUE

Ce jeu d'outils d'alignement d'embrayage permet un centrage précis du disque d'embrayage et convient

aux moyeux de disque d'embrayage d'un diamètre intérieur de 15 à 26,6 mm.

CONSIGNES DE SÉCURITÉ

•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de travail.

•Ne permettez jamais que des enfants jouent avec ce produit ou avec son emballage.

•Assurez-vous que la zone de travail est suffisamment éclairée.

•Le poste de travail doit être propre, bien rangé, sec et exempt d’autres matériaux.

•Ne laissez pas travailler des personnes non formées avec ce jeu d’outils.

•Travaillez toujours en fonction des informations du fabricant du véhicule. Les présentes instructions

servent exclusivement à expliquer le fonctionnement du produit et ne remplacent en aucun cas la

documentation de service spécifique du véhicule.

UTILISATION

Choisissez un outil d'alignement d'embrayage approprié.

Faites glisser l'outil d'alignement d'embrayage dans le moyeu

d'embrayage.

OUTILS

1 Outil d'alignement pour 15-19 mm

diamètre intérieur du moyeu

d'embrayage

2 Outil d'alignement pour 20-26.6 mm

diamètre intérieur du moyeu

d'embrayage

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

UTILISATION

Écartez l'outil d'alignement d'accouplement en tournant la vis

moletée dans le sens des aiguilles d'une montre. L'outil

d'alignement d'accouplement doit s'asseoir dans le moyeu

d'accouplement sans jeu et il doit être facile à déplacer

axialement.

Installer le disque d'embrayage avec le plateau de pression

d'embrayage. Serrez légèrement les boulons de fixation du

plateau de pression d'embrayage. Le disque d'embrayage doit

pouvoir se déplacer radialement.

Poussez l'outil d'alignement d'embrayage plus loin vers le

moteur. Le cône (à l'avant de l'outil d'alignement d'embrayage)

sera enfoncé dans l'alésage du vilebrequin et centré sur le

disque d'embrayage. Tourner simultanément la vis moletée

dans le sens des aiguilles d'une montre pour fixer l'outil

d'alignement d'embrayage dans le moyeu d'embrayage.

Appuyez l'outil d'alignement d'embrayage avec le disque

d'embrayage vers le moteur et serrez uniformément les vis de

fixation de la succession du plateau de pression d'embrayage.

Serrez les vis à la fin avec le couple spécifié.

Résolvez l'outil d'alignement d'embrayage en tournant la vis

moletée dans le sens antihoraire et retirez l'outil d'alignement

d'embrayage.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières indésirables au lieu de les jeter comme déchets. Tous les outils,

accessoires et emballages doivent être triés, envoyés à un point de collecte de recyclage

et éliminés dans le respect de l’environnement. Consultez votre autorité locale de gestion

des déchets à propos des mesures de recyclage à appliquer. Éliminez ce produit de façon

écologique à la fin de sa vie utile.

NOTEZ

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 1709

Juego de centradores de embrague

ATENCIÓN

Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar

el producto. Utilice el producto de forma correcta, con precaución y solo de acuerdo con su uso

previsto. El incumplimiento de las instrucciones de seguridad puede provocar daños, lesiones y la

anulación de la garantía. Guarde estas instrucciones en un lugar seguro y seco para futuras

consultas. Incluya el manual de instrucciones si entrega el producto a un tercero.

USO PREVISTO

Este juego de herramientas de alineación de embrague permite un centrado preciso del disco de

embrague y es adecuado para cubos de disco de embrague con un diámetro interior de 15 a 26,6 mm.

INDICACIONES DE SEGURIDAD

•Mantenga a los niños y personas no autorizadas lejos del área de trabajo.

•No permita que los niños jueguen con este dispositivo o su embalaje.

•Asegúrese de que el área de trabajo está suficientemente iluminada.

•Mantenga el área de trabajo limpia, ordenada, seca y libre de materiales que no vaya a utilizar.

•No permita que personas no capacitadas trabajen con este juego de herramientas.

•Trabaje siempre de acuerdo con las instrucciones del fabricante del vehículo. El presente

manual tiene como único objetivo ilustrar el producto y no sustituye a la literatura de servicio

específica del vehículo.

UTILIZAR

Elija una herramienta adecuada para alinear el acoplamiento.

Deslice la herramienta de alineación del acoplamiento en el

cubo del acoplamiento.

HERRAMIENTAS

1 Herramienta de alineación para

15-19 mm diámetro interior

del cubo del embrague

2Herramienta de alineación para

20-26.6 mm diámetro interior

del cubo del embrague

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

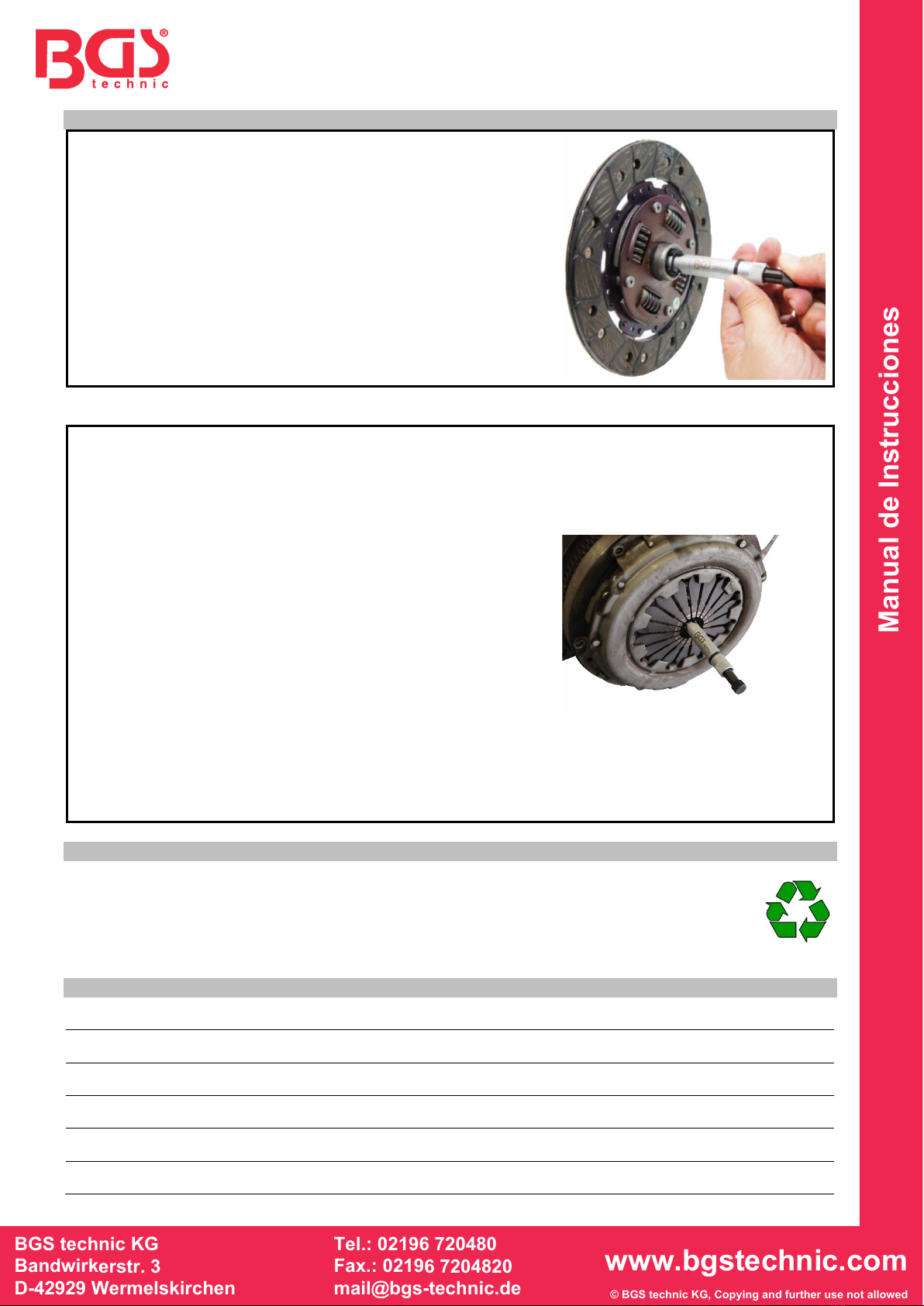

UTILIZAR

Extienda la herramienta de alineación del embrague girando el

tornillo moleteado en el sentido de las agujas del reloj. La

herramienta de alineación del embrague debe asentarse sin

holgura en el cubo del embrague y debe moverse axialmente

con facilidad.

Instale el disco de embrague con la placa de presión del

embrague. Apretar ligeramente los tornillos de fijación del plato

de presión del embrague. El disco de embrague debe poder

moverse radialmente.

Empuje la herramienta de alineación del embrague más hacia el

motor. El cono (en la parte delantera de la herramienta de

alineación del embrague) se presiona en el orificio del cigüeñal

y el disco del embrague se centra. Al mismo tiempo, gire el

tornillo moleteado en el sentido de las agujas del reloj para fijar

la herramienta de alineación del acoplamiento en el cubo del

acoplamiento.

Presione la herramienta de alineación del embrague con el

disco del embrague hacia el motor y apriete uniformemente los

tornillos de fijación de la secuencia del plato de presión del

embrague. Al final, apriete los tornillos al par especificado.

Afloje la herramienta de alineación del embrague girando el

tornillo de mariposa en sentido antihorario y quitando la

herramienta de alineación del embrague.

PROTECCIÓN AMBIENTAL

Recicle las sustancias no deseadas, en lugar de tirarlas a la basura. Todas las

herramientas, accesorios y embalajes deben clasificarse, llevarse a un punto de recogida

de residuos y desecharse de manera respetuosa con el medio ambiente. Consulte con la

autoridad local de gestión de residuos sobre las posibilidades de reciclaje. Deseche este

producto al final de su vida útil de forma respetuosa con el medio ambiente.

NOTIZEN

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas de BGS technic

BGS technic

BGS technic BGS 9086 Manual de usuario

BGS technic

BGS technic BGS 9992 Manual de usuario

BGS technic

BGS technic 70345 Manual de usuario

BGS technic

BGS technic 8540 Manual de usuario

BGS technic

BGS technic 3058 Manual de usuario

BGS technic

BGS technic 3391 Manual de usuario

BGS technic

BGS technic 8649 Manual de usuario

BGS technic

BGS technic 7729 Manual de usuario

BGS technic

BGS technic BGS 8857 Manual de usuario

BGS technic

BGS technic 8464 Manual de usuario

BGS technic

BGS technic 8978 Manual de usuario

BGS technic

BGS technic 9690 Manual de usuario

BGS technic

BGS technic 9687 Manual de usuario

BGS technic

BGS technic 67305 Manual de usuario

BGS technic

BGS technic 98297 Manual de usuario

BGS technic

BGS technic 8492 Manual de usuario

BGS technic

BGS technic 8570 Manual de usuario

BGS technic

BGS technic 9451 Manual de usuario

BGS technic

BGS technic 1778 Manual de usuario

BGS technic

BGS technic 8856 Manual de usuario

BGS technic

BGS technic 70205 Manual de usuario

BGS technic

BGS technic 99910 Manual de usuario

BGS technic

BGS technic 1514 Manual de usuario

BGS technic

BGS technic 7711 Manual de usuario

Manuales populares de Herramientas de otras marcas

Martor

Martor SECUNORM 175 Manual de usuario

ERKCO

ERKCO 1000 Manual de usuario

jbc

jbc N4473 Manual de usuario

FEINMETALL

FEINMETALL FZWZ-SET-001 Manual de usuario

Worx Professional

Worx Professional Sonicrafter WU676 Manual de usuario

Gage Bilt

Gage Bilt GB713SH Manual de usuario

Hilti

Hilti DX 9-ENP Manual de usuario

norbar

norbar NORTRONIC 34399 Manual de usuario

Makita

Makita DHR241 Manual de usuario

Motor Guard

Motor Guard JMB-1250 Manual de usuario

Power Adhesives

Power Adhesives 805-12 Manual de usuario

Clemco

Clemco 24189 Manual de usuario

VVG

VVG VNG 903 Series Manual de usuario

Hilti

Hilti FX 3-A Manual de usuario

Grizzly

Grizzly H6472 Manual de usuario

axing

axing BWZ 5-02 Manual de usuario

Dh-Robotics

Dh-Robotics RGI-100 Cómo utilizar

Goobay

Goobay 97790 Manual de usuario
