BGS technic 1709 Manual de usuario

Art. 1709

Kupplungs-Zentrierdorn-Set

ALLGEMEINE INFORMATION

Dieser Universal-Zentrierdornsatz dient dem leichten und genauen Zentrieren von

Kupplungsscheiben. Der Satz beinhaltet zwei Zentrierdorne für Nabeninnendurchmesser 15 – 19 mm

und 20 - 26,6 mm.

ANWENDUNG

Passenden Zentrierdorn auswählen.

Zentrierdorn in die Kupplungsnabe einführen.

Zentrierdorn durch Drehen der gerändelten Schraube im

Uhrzeigersinn leicht spreizen. Der Zentrierdorn muss

spielfrei in der Kupplungsnabe sitzen und sich leicht axial

bewegen lassen.

Kupplungsscheibe mit Kupplungsautomaten montieren.

Die Befestigungsschrauben vom Kupplungsautomaten nur

leicht anziehen. Kupplungsscheibe muss sich radial

bewegen lassen.

Zentrierdorn weiter in Richtung Motor schieben.

Der Kegel (vorne am Zentrierdorn) wird dadurch in die

Kurbelwellen-Bohrung gedrückt und die Kupplungsscheibe

zentriert. Gleichzeitig die gerändelte Schraube im

Uhrzeigersinn drehen und den Zentrierdorn dadurch in der

Kupplungsnabe fixieren.

Zentrierdorn mit Kupplungsscheibe in Richtung Motor

drücken und Befestigungsschrauben vom

Kupplungsautomaten gleichmäßig nacheinander

festschrauben. Zum Schluss die Schrauben mit

vorgeschriebenem Drehmoment anziehen.

Zentrierdorn durch Drehen der gerändelten Schraube

gegen den Uhrzeigersinn lösen und herausziehen.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

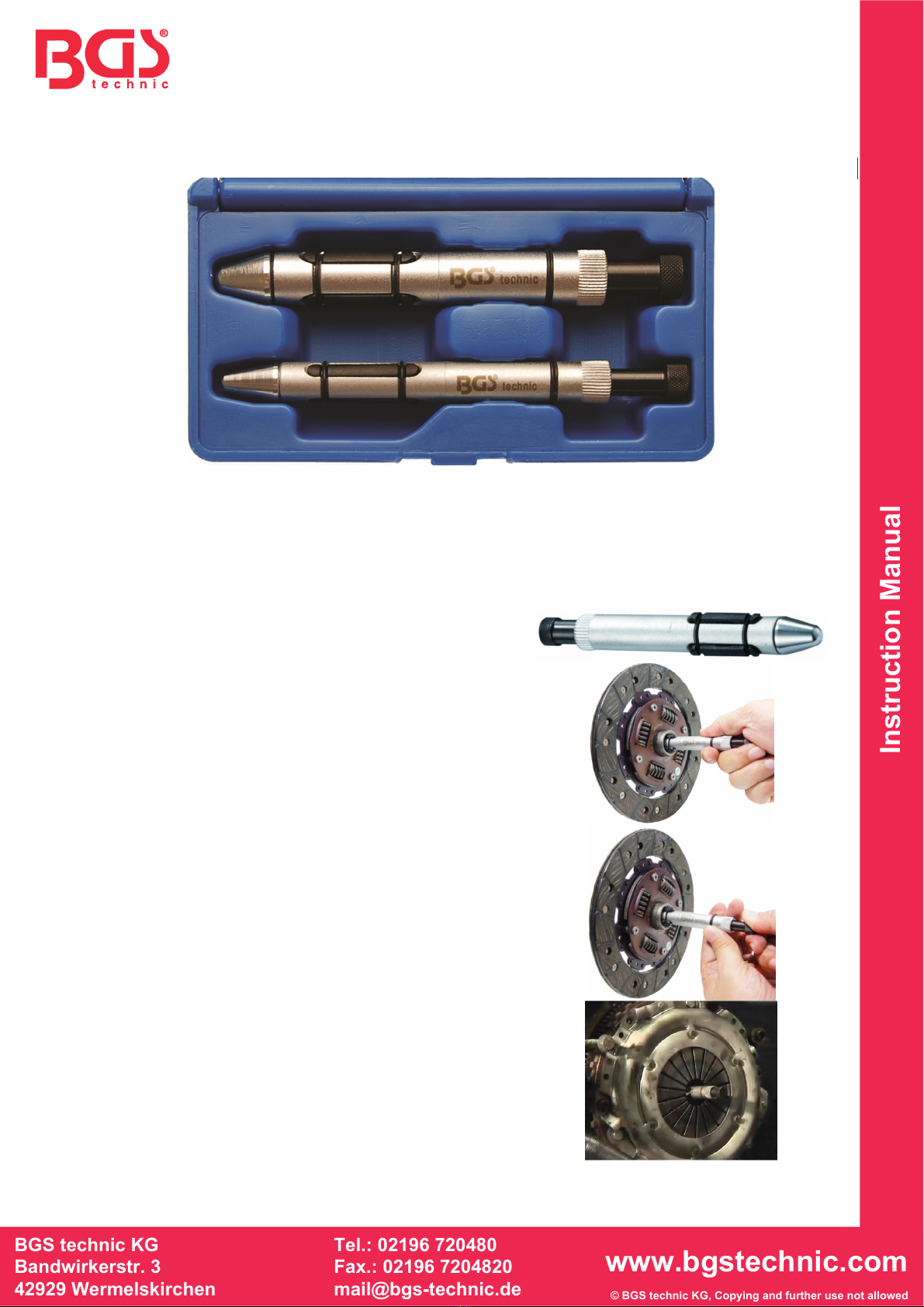

Art. 1709

Clutch Aligning Set

GENERAL INFORMATION

This Clutch Aligning Set is made for easy and perfect centering of the clutches. The set includes two

alignment mandrels for clutch hub inner diameter 15 – 19 mm and 20 – 26.6 mm.

APPLICATION

Select the appropriate centering mandrel.

Push the centering mandrel into the clutch hub.

Spread the centering mandrel by turning the knurled screw

clockwise. The centering mandrel must be seated free of

clearance in the clutch hub and must be easily moved

axially.

Install the clutch disc with clutch pressure plate.

Tighten slightly the mounting bolts from clutch pressure

plate. Clutch disc must be able to move radially.

Push the centering mandrel further toward the engine.

The cone (at front of centering mandrel) will be pressed

into the crankshaft bore and centered the clutch disc. At

the same time turn the knurled screw clockwise for fixing

the centering mandrel in the clutch hub.

Press the centering mandrel with clutch disc toward the

engine and evenly tighten the mounting screws of clutch

pressure plate succession. Tighten the screws at the end

with the specified torque.

Solve centering mandrel by turning the knurled screw

counterclockwise and remove the centering mandrel.
