Becker Centronic TimeControl TC52 Manual de usuario
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
Centronic
TimeControl TC52
fr
en
de
nl
Montage- und Betriebsanleitung
Zeitschaltuhr für Lichtsensor
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
Light Sensor Timer
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept for future reference.
Notice de montage et d’utilisation
Horloge pour capteur de luminosité
Informations importantes pour:
• l’installateur / • l’électricien / • l’utilisateur
À transmettre à la personne concernée !
Cette notice doit être conservée par l’utilisateur.
Montage- en gebruiksaanwijzing
Tijdschakelklok voor lichtsensor
Belangrke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreende personen doorgeven!
De gebruiker dient deze gebruiksaanwzing te bewaren.
2
Inhaltsverzeichnis
Contents
Allgemeines.............................................................................................. 4
Gewährleistung......................................................................................... 4
Sicherheitshinweise .................................................................................. 5
Bestimmungsgemäße Verwendung ............................................................ 5
Anzeigen- und Tastenerklärung.................................................................. 6
Montage/Anschluss .................................................................................. 7
Lichtsensor .............................................................................................10
Erklärungen.............................................................................................10
Einstellungen...........................................................................................15
Inbetriebnahme .......................................................................................18
Werkseinstellung......................................................................................18
Programmierung......................................................................................19
Technische Daten ................................................................................... 34
Batteriewechsel ...................................................................................... 34
Reinigung............................................................................................... 34
Was tun, wenn...?.................................................................................... 35
General .................................................................................................. 36
Warranty................................................................................................. 36
Safety Information....................................................................................37
Intended use ...........................................................................................37
Explanation of displays and buttons.......................................................... 38
Assembly/connection.............................................................................. 39
Light sensor............................................................................................ 42
Explanations........................................................................................... 42
Settings ..................................................................................................47
Initial operation ....................................................................................... 50
Default setting ........................................................................................ 50
Programming...........................................................................................51
Technical data......................................................................................... 66
Changing the battery............................................................................... 66
Cleaning................................................................................................. 66
What to do if...?........................................................................................67
fr
en
de
nl
3
Sommaire
Inhoudsopgave
Généralités............................................................................................. 68
Prestation de Garantie............................................................................. 68
Instructions de sécurité ........................................................................... 69
Utilisation prévue .................................................................................... 69
Explication des textes d’achage et des touches ...................................... 70
Montage/Branchement ............................................................................71
Capteur de luminosité ..............................................................................74
Explications.............................................................................................74
Réglages................................................................................................ 79
Mise en service....................................................................................... 82
Paramétrage usine.................................................................................. 82
Programmation ....................................................................................... 83
Caractéristiques techniques .................................................................... 98
Remplacement de la pile ......................................................................... 98
Nettoyage .............................................................................................. 98
Que faire quand...? ................................................................................. 99
Algemeen..............................................................................................100
Garantieverlening...................................................................................100
Veiligheidsrichtlnen .............................................................................. 101
Doelmatig gebruik.................................................................................. 101
Verklaring van displays en toetsen...........................................................102
Montage /Aansluiting .............................................................................103
Lichtsensor ...........................................................................................106
Verklaringen ..........................................................................................106
Instellingen.............................................................................................111
Ingebruikname ...................................................................................... 114
Fabrieksinstelling................................................................................... 114
Programmering...................................................................................... 115
Technische gegevens.............................................................................13 0
Batter vervangen .................................................................................. 130
Reiniging............................................................................................... 130
Wat te doen, als ...?................................................................................ 131
4
Montage- und Betriebsanleitung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen, so
dass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustim-
mung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden
Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
Gewährleistung
Allgemeines
Die vom Werk mit aktuellem Datum und Uhrzeit (MEZ) ausgelieferte TC52,
steuert den Antrieb automatisch zu den Astrozeiten (Sonnenauf- und Unter-
gangszeiten). Eine manuelle Bedienung der TC52 ist jederzeit möglich.
Durch den Batteriebetrieb ist auch bei abgezogenen Bedienteil eine Program-
mierung möglich, da die Anzeige erhalten bleibt.
Durch den einfach anzubringenden Lichtsensor kann die TC52 zu einer kom-
fortablen Sonnenschutz-Steuerung (Beschattung der Panzen und Möbel) er-
weitert werden.
fr
en
de
nl
5
Sicherheitshinweise
Vorsicht
• VerletzungsgefahrdurchStromschlag.
• Anschlüssean230VNetzmüssendurcheineElektrofachkrafterfol-
gen.
• SchaltenSievorderMontagedieAnschlussleitungspannungsfrei.
• DieVorschriftenderörtlichenEnergieversorgungsunternehmenso-
wiedieBestimmungenfürnasseundfeuchteRäumenachVDE100,
sindbeimAnschlusseinzuhalten.
• NurintrockenenRäumenverwenden.
• VerwendenSienurunveränderteBecker Originalteile.
• HaltenSiePersonenausdemFahrbereichderAnlagenfern.
• HaltenSieKindervonSteuerungenfern.
• BeachtenSieIhrelandesspezischenBestimmungen.
• VerbrauchteBatterienfachgerechtentsorgen.Batteriennurdurch
identischenTyp(CR2032)ersetzen.
• WirddieAnlagedurcheinodermehrereGerätegesteuert,mussder
FahrbereichderAnlagewährenddesBetriebeseinsehbarsein.
• Für den Anschluss von Steuerleitungen (Schutzkleinspannungen)
dürfen nur Leitungstypen mit ausreichender Spannungsfestigkeit
verwendetwerden.
• GerätenthältverschluckbareKleinteile.
Bestimmungsgemäße Verwendung
Die TC52 darf nur für die Ansteuerung von Rollladen- und Jalousieanlagen ver-
wendet werden.
Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel
durchgeführt werden.
6
Montage- und Betriebsanleitung
Anzeigen- und Tastenerklärung
Hand -/ Automatik-
Schiebeschalter
Notsignal-
kontrollleuchte
Abdeckklappe
Tasten unter der Abdeckklappe
MENUE-Taste
- Taste
Programm
Displaysymbolik
Einstellung
Uhr/Datum
Textzeile
Ziernanzeige
Wochentage (Mo.-So.)
AUF-Taste
STOPP-Taste
AB-Taste
RESET-Taste
OK-Taste
+ Taste
Funktion
Astro
Auahrt
Abfahrt
fr
en
de
nl
7
Montage/Anschluss
8
Montage- und Betriebsanleitung
Anschluss als Antriebssteuergerät
Vorsicht
• VerletzungsgefahrdurchStromschlag.
• AnschlussnurdurcheineElektrofachkraft!
• Wird mehr als ein Antrieb über die TC52 angesteuert, müssen die
Antriebe durch Relaissteuerungen entkoppelt werden. Diese Ent-
kopplung entfällt bei Becker-Antrieben mit elektronischer Endab-
schaltung.
BeachtenSiedenSchaltstromdesGerätes.
1. Schließen Sie das Netzteil der TC52 wie folgt an:
2. Setzen Sie die Schutzkappen wieder auf das Netzteil.
3. Befestigen Sie das Netzteil in der Dose.

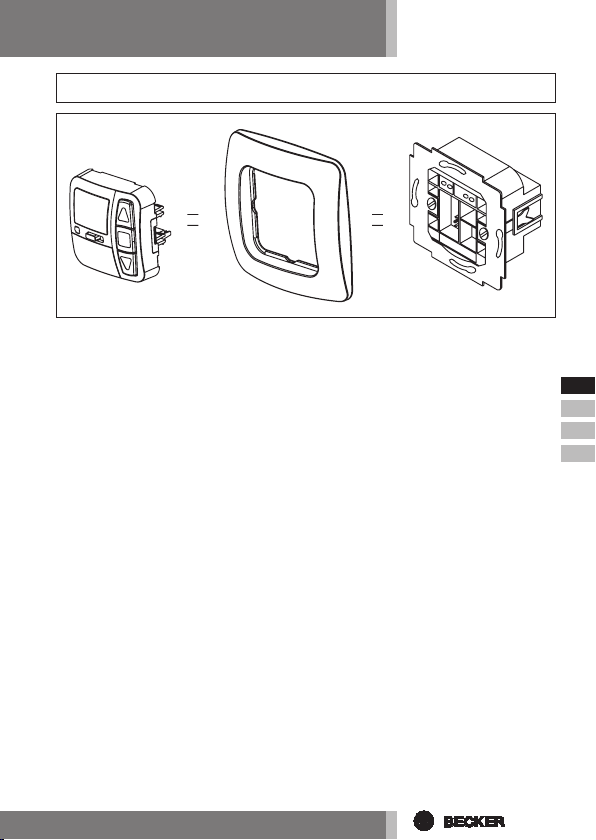

4. Setzen Sie das Bedienteil in den Rahmen und stecken Sie dieses in das Netz-
teil ein.
Anschluss für
Lichtsensor
Rohrantrieb
grün-gelb
blau
braun/schwarz
schwarz/braun
Brücke
EINZEL ZENTRAL
fr
en
de
nl
9
Anschluss als Gruppensteuergerät
Achtung
WirddieSteuerungz.B.alsGruppensteuergerätverwendet,darfkeine
BrückezwischendenKlemmenLundCeingelegtsein!
1. Schließen Sie das Netzteil der TC52 wie folgt an:
2. Setzen Sie die Schutzkappen wieder auf das Netzteil.
3. Befestigen Sie das Netzteil in der Dose.
4. Setzen Sie das Bedienteil in den Rahmen und stecken Sie dieses in das Netz-
teil ein.
Rohrantrieb
grün-gelb
blau
braun/schwarz
schwarz/braun
Brücke
Zentral leitung
EINZEL ZENTRAL
EINZEL ZENTRAL
10
Montage- und Betriebsanleitung
Hinweis
EskannamGeräteinLichtsensorangeschlossenwerden,sieheBedie-
nungsanleitungCentronicSensorControlSC43.
Lichtsensor
Erklärungen
Rollladen-Auswahl
Bei der Rollladen¬Funktion fährt der Rollladen nach Betätigung einer Fahrtaste
in Selbsthaltung.
Jalousie-Auswahl
Bei der Jalousie¬Funktion fährt die Jalousie im Tippbetrieb, um eine genaue
Positionierung der Lamellen zu ermöglichen. Drücken Sie eine Fahrtaste länger
als 1 Sekunde, fährt die Jalousie in Selbsthaltung.
Nach Anfahren der programmierten Zwischen- und Endlagenposition wird auto-
matisch eine Wendung der Lamellen durchgeführt (wenn die Wendeposition
programmiert wurde).
Hand/Auto Schiebeschalter
In der Schiebeschalterstellung „ “ werden nur manuelle Fahrbefehle ausge-
führt (z.B.: AUF, STOP, AB per Tastendruck).
In der Schiebeschalterstellung „ “ werden automatische Fahrbefehle ausge-
führt (z.B. Beschattungsfunktion, Dämmerungsfunktion, Zeit, Astrofunktion,...)
Notsignalkontrollleuchte
Ein Notsignal wird durch das Aueuchten der Notsignalkontrollleuchte signali-
siert. Von einem Notsignal spricht man, wenn ein dauerhaftes Schaltsignal an
den Gruppen- oder Einzelsteuereingängen für länger als 5 Sekunden anliegt.
Gruppensteuerung
Unter einer Gruppe versteht man die Steuerung mehrerer Antriebe zum glei-
chen Zeitpunkt.
Betriebsmodus
Sie sehen im Display die Uhrzeit und den akt. Betriebsmodus z.B. URLAUB
OK-Taste
Durch Drücken der OK-Taste, werden die aktuell angezeigten Werte gespei-
chert.
Otros manuales para Centronic TimeControl TC52
2
Tabla de contenidos
Idiomas:
Otros manuales de Minutero de Becker
Becker
Becker Centronic TimeControl TC511A Manual de usuario
Becker
Becker U26 Manual de usuario
Becker
Becker Centronic TimeControl TC42 Manual de usuario
Becker
Becker Centronic TimeControl TC42 Manual de usuario
Becker
Becker Centronic TimeControl TC511 Manual de usuario
Becker
Becker Centronic TimeControl TC511 Manual de usuario
Becker
Becker Centronic TimeControl TC4410-II Manual de usuario
Becker
Becker Centronic TimeControl TC445-II Manual de usuario
Becker
Becker Centronic TimeControl TC42 Manual de usuario
Becker
Becker Centronic TimeControl TC445-II Manual de usuario
