Baroness LM315GC Guía de configuración

l.1

Serial No.#30001～

Triple Greens Mower

乗用3連グリーンモア

LM315GC

[KIT, MODIFYING TO 3WD]

Assembly and installation manual

[3WD組替キット]取扱要領書

Thank you for purchasing this Baroness product.

This manual describes how to handle this product and make adjustments.

Please be sure to carefully read and fully understand the owner’s manual and this manual before

use.

This machine was shipped after a thorough inspection. However, the performance of the machine is

greatly affected by handling and daily maintenance, such as inspection and adjustments before and

after operation. Please handle this machine properly and perform necessary inspection and

adjustments before and after operation in order for the product to fulfill its original function and

ensure safe operation.

For operation and inspection, refer to the owner’s manual. For necessary parts, refer to the parts

catalogue.

KYOEISHA Co., Ltd.

この度はバロネス製品をお買い上げ頂きまして、誠にありがとうございます。

このマニュアルは、正しい取扱方法と調整方法を記載しております。

機械をご使用になる前に必ず取扱説明書、及び本書を読み、内容を十分理解してからご使用ください。

尚、工場出荷時には十分な検査を重ねた上で出荷しておりますが、機械が本来の性能を発揮するためには、

取扱方法や作業前後の点検、調整等の日常の管理が大きく影響します。いつまでも優れた性能を発揮させ、

安全な作業をして頂きますようお願いいたします。

操作、点検については取扱説明書、必要部品についてはパーツカタログをご参照ください。

株式会社共栄社

The information described in this manual is subject to change without prior notice for improvement.

When replacing parts, be sure to use genuine Baroness parts or parts designated by Kyoeisha. Note

that the Baroness product warranty may not apply to defects caused by the use of parts from other

companies.

本書記載事項は、改良のため予告なしに変更する場合があります。

部品交換を行う場合は、必ず BARONESS 純正部品または弊社指定部品を使用してください。純正部品以外

の部品を使用して生じた不具合については責任を負いかねます。

This symbol is accompanied by the word "Danger," "Warning," or "Caution." All labels with this symbol

describe important safety precautions, so please read such labels carefully and only operate the machine

after you have understood them completely. Failure to adequately follow these safety precautions may cause

an accident.

This symbol indicates that serious injury or death will occur if the warning is ignored.

This symbol indicates that serious injury or death may occur if the warning is ignored.

This symbol indicates that injury or damage to property may occur if the warning is ignored.

このマークは「危険」「警告」「注意」に関する項目を意味します。いずれも安全確保のための重要事項が記

載してありますので、注意してお読み頂き、十分理解してから作業を行ってください。これらを遵守されない

場合、事故につながる恐れがあります。

その警告に従わなかった場合、死亡または重傷を負うことになるものを示しています。

その警告に従わなかった場合、死亡または重傷を負う危険性があるものを示しています。

その警告に従わなかった場合、ケガを負う恐れのある、または物的損傷の発生が予測されるものを示して

います。

1. Before installation, removal, adjustments, etc., park the machine on a level surface. Set the parking brake,

stop the engine, and remove the key. Ensure that all the parts have come to a complete stop.

2. Keep your hands and feet away from moving parts. Avoid performing work with the engine running. Keep

other people away from the machine during work.

3. If necessary, use appropriate chain blocks, hoists, or a jack. If the machine is lifted up, ensure that it is

supported by jack stands or appropriate blocks.

4. When replacing parts or installing accessory parts, use genuine BARONESS parts.

5. Never start the engine in a closed room. Doing so could cause carbon monoxide poisoning.

1. 取付け、取外し、及び調整等の作業前には、機械を平らな場所に移動させてください。駐車ブレーキを掛

け、エンジンを止め、キーを抜き取ってください。取付け、取外し、及び調整等の作業前には、必ず各部の

動きが完全に停止したことを確認してから作業を行ってください。

2. 可動部には手足を近づけないように注意してください。エンジンを駆動させたままで調整を行うことは可能

な限り避けてください。周囲に人を近づけないでください。

3. 必要に応じ、適切なチェーンブロックやホイスト、及びジャッキを使用してください。持ち上げている機械は、

ジャッキスタンドや適切なブロックを使用し、確実に支えてください。

4. 交換部品やアクセサリは BARONESS 純正部品を使用してください。

5. 閉めきった場所では一酸化炭素による中毒の危険性がありますので、絶対にエンジンを始動させないでく

ださい。

When installing, removing, and adjusting optional equipment and attachments, observe the

following safety instructions to ensure safe operation.

オプション、アタッチメントの取付け、取外し、及び調整をするときは、以下の安全指示に従い、安全作業を

行ってください。

Installing Optional Equipment for the LM315GC

LM315GC オプション取付要領

KIT, MODIFYING TO 3WD

3WD 組替キット部

Intended use: To easily climb to the green

用途：グリーンへ容易に登る為

Check that all parts are included. The following parts are included in the package.

Should any part be missing or damaged, please contact the dealer you purchased it from.

梱包部品を確認してください。内容は以下の通りです。

万一、不足や不良がありましたら、お手数ですがお買い求め頂いた販売店までご連絡ください。

KIT, MODIFYING TO 3WD

3WD 組替キット

LM315GC8301Z0

WHEEL PART ASSY, REAR (3WD)

3WD 後輪部 Assy

LM315GC1102Z0

Qty:1

BOLT, M10-30

10 ボルト 30

K0000100302

Qty:2

WASHER, SPRING M10

10S ワッシャ

K0200100002

Qty:2

WASHER, M10

10 ワッシャ

K5000100002

Qty:2

ELBOW

分岐エルボ

SP05---0413Z2-Y

Qty:1

ELBOW, 90 DEG 1033-6

90 エルボ 1033-6

K3001060002

Qty:2

BAND, PLASTIC CV-200B

コンベックス TRCV-200W

K4241000040

Qty:10

BOLT, M12-25

12 ボルト 25

K0000120252

Qty:6

WASHER, SPRING M12

12S ワッシャ

K0200120002

Qty:6

SWITCH ASSY, TOGGLE

トグルスイッチ ASSY

LM315G-0531Z0

Qty:1

RUBBER, CAP WD1911

ゴムキャップ WD1911

K4031000300

Qty:1

LAMP, WORKING LED RED

LED 表示灯（赤）

K3641000090

Qty:1

STICKER, 2WD / 3WD

2WD3WD 切替ラベル

K4203001530

Qty:1

Tightening torque

締付トルク

Required tightening torque

必要な締付トルク

Nominal diameter

呼び径

Appropriate tightening torque [General bolts Strength class: 4.8]

適正締付トルク【一般ボルト強度区分 4.8】

N-m

kgf-cm

lb-in

○

3~5

30.59~50.99

26.55~44.26

14~19

142.76~193.74

123.91~168.17

○

M10

29~38

295.71~387.49

256.68~336.34

○

M12

52~67

530.24~683.20

460.25~593.02

When tightening bolts, refer to the above table. We will not be held responsible for any damage resulting from improper

or excessive tightening, etc.

締付けトルク一覧を参照してください。異常な締付け、オーバートルクでの締付け等で生じた不具合については、弊社

では責任を負いかねます。

Use jack stands etc. to support the machine securely when jacking up required.

本体をジャッキアップする場合は、ジャッキスタンドなどを使用し、確実に本体を支えてください。

Installation of modifying to 3WD kit

3WD 組替手順

Steps

手順

Illustrations

図

Descriptions

説明

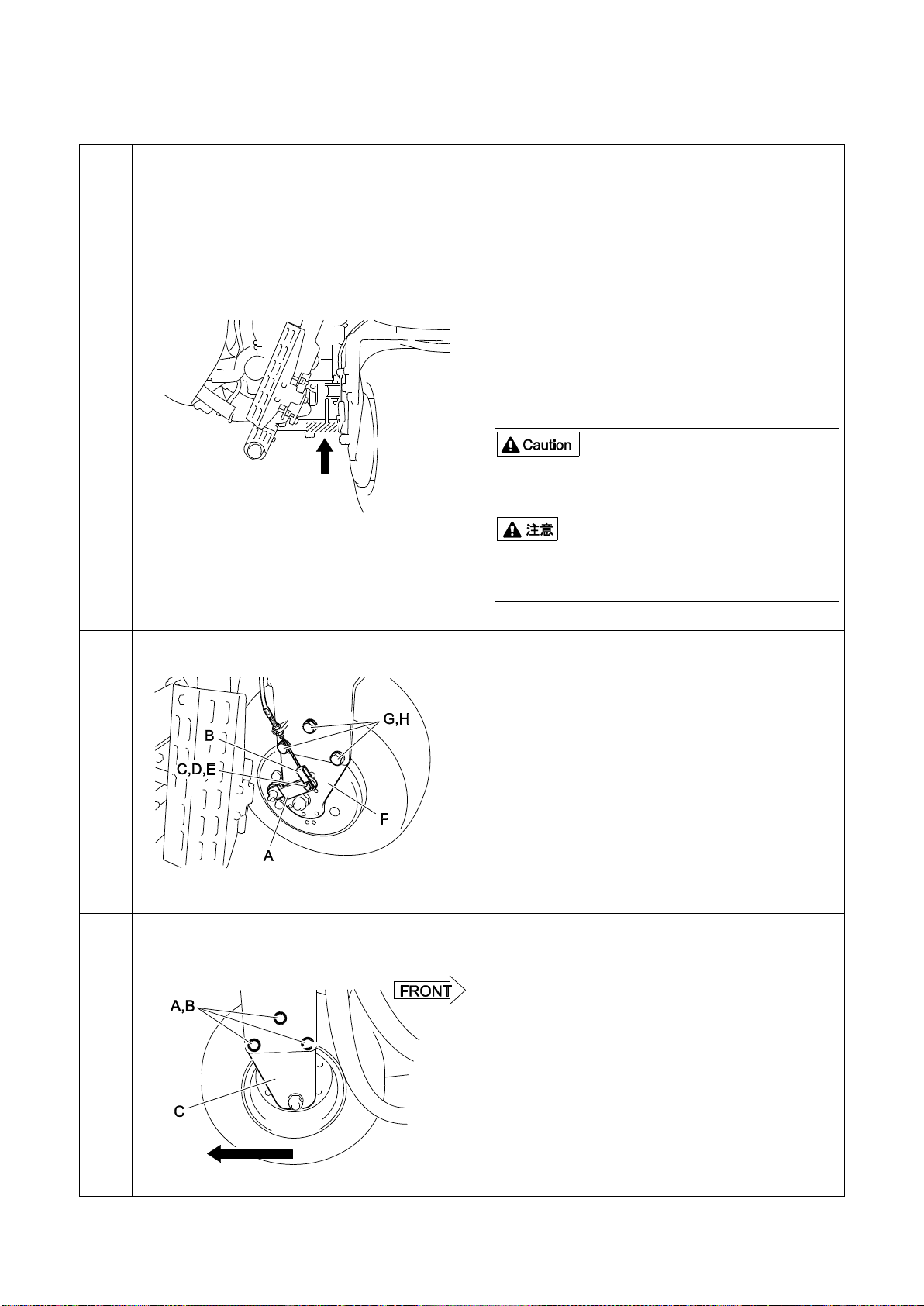

Chock the front tire so that the vehicle will not move.

Securely place the jack beneath the jack-up point indicated

by the arrow, and then raise it until the tire lifts off the

ground.

前輪に輪止めをして本機が動かないようにしてくださ

い。

矢印のジャッキアップポイントにジャッキを確実にか

け、タイヤが浮くまで本機を上げてください。

Secure the vehicle with the other means than a jack, in order

to prevent it from falling.

ジャッキ以外の手段で、本体が下がらない処置をして

ください。

Remove the cotter pin (E), pin (C) and washer (D), and then

remove the brake wire (B) from the brake lever (A).

Loosen the bolts M12 (G) and washers (H) securing the

brake mounting plate (F). (Do not remove the bolts.)

割ピン(E)、ピン(C)およびワッシャ(D)を取外し、ブ

レーキワイヤ(B)をブレーキレバー(A)から取外してく

ださい。

ブレーキ取付け板(F)を固定している 12 ボルト(G)お

よびワッシャ(H)を緩めてください。（ボルトは取外さ

ない）

Loosen the left and right bolts M12 (A) and washers (B).

(Do not remove the bolts.)

While holding the left and right wheel mounting plates (C),

remove the left and right bolts M12 (A) and washers (B).

Remove the wheel in the direction of the arrow.

左右の 12 ボルト(A)およびワッシャ(B)を緩めてくだ

さい。（ボルトは取外さない）

左右のタイヤ取付け板(C)を保持しながら、左右の 12

ボルト(A)およびワッシャ(B)を取外してください。

矢印の方向にホイールを取外してください。

Steps

手順

Illustrations

図

Descriptions

説明

Reverse the removing procedure to install the wheel

mounting plates (A) of the rear wheel part Assy (3WD) (1)

onto the vehicle.

Be careful not to damage the solenoid valve (B).

3WD 後輪部 Assy (1)のタイヤ取付け板(A)を、取外し

た逆の手順で本体に取付けます。

ソレノイドバルブ(B)を傷付けないように、十分に注

意してください。

While holding the left and right wheel mounting plates (A)

upward, move the rear wheel part Assy (3WD) (C) in the

direction of the arrow.

Install the wheel mounting plates (A) onto the rear wheel

arm (B) with the bolts M12 (8) and spring washers (9).

左右のタイヤ取付け板(A)を上方向に保持しながら、

矢印の方向に 3WD 後輪部 Assy(C)を移動します。

12 ボルト(8)および Sワッシャ(9)でタイヤ取付け板

(A)を後輪アーム(B)に取付けてください。

Align the screw holes in the brake mounting plate (B) with

the screw holes in the rear wheel arm (A), and then install

the bolts M12 (8) and spring washers (9).

Tighten the bolts M12 (8) on both sides.

Align the hole in the brake lever (C) with the hole in the

brake wire (G).

Install the pin (D) and washer (E), and then secure with the

cotter pin (F).

後輪アーム(A)のネジ穴にブレーキ取付け板(B)のネジ

穴を合わせ、12 ボルト(8)および Sワッシャ(9)を取付

けてください。

両側の 12 ボルト(8)を締付けてください。

ブレーキレバー(C)の穴とブレーキワイヤ(G)の穴をあ

わせます。

ピン(D)およびワッシャ(E)を取付け、割ピン(F)で固

定してください。

Steps

手順

Illustrations

図

Descriptions

説明

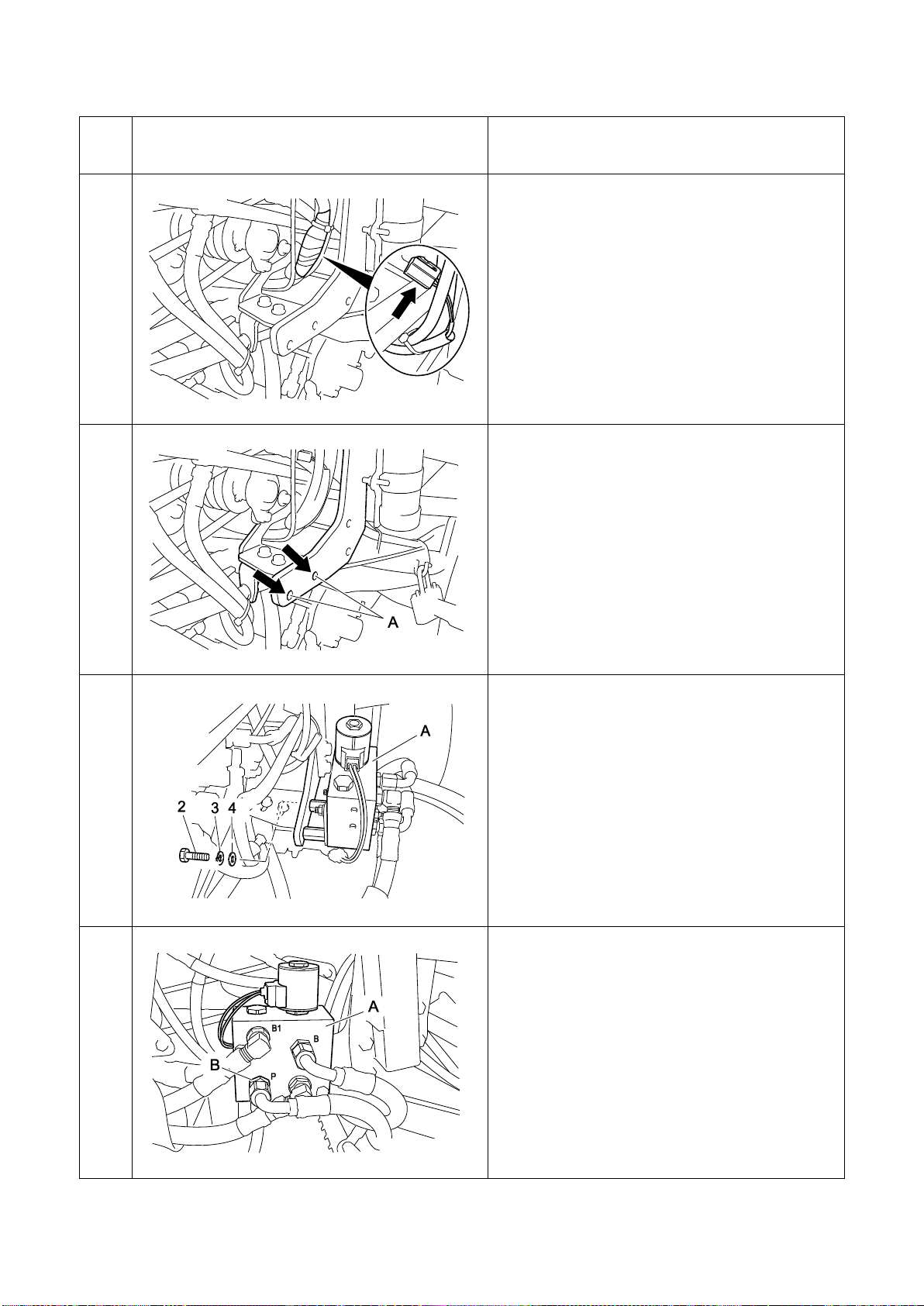

Carefully peel the tape off the bulging area of the main

harness, and then disconnect the connectors.

メインハーネスの膨らんだ部分のテープを丁寧にに剥

がし、コネクタを取出します。

Follow the steps below to install the solenoid valve onto the

holes (A) in the frame.

フレームの穴(A)に、以下の手順でソレノイドバルブ

を取付けます。

Install the solenoid valve (A) with the bolts M10 (2), spring

washers (3) and washers (4).

ソレノイドバルブ(A)を、10 ボルト(2)、S ワッシャ

(3)およびワッシャ(4)で取付けてください。

The P port (B) of the solenoid valve (A) is the forward side

inlet port.

ソレノイドバルブ(A)のＰポート(B)は、前進側の入力

ポートです。
