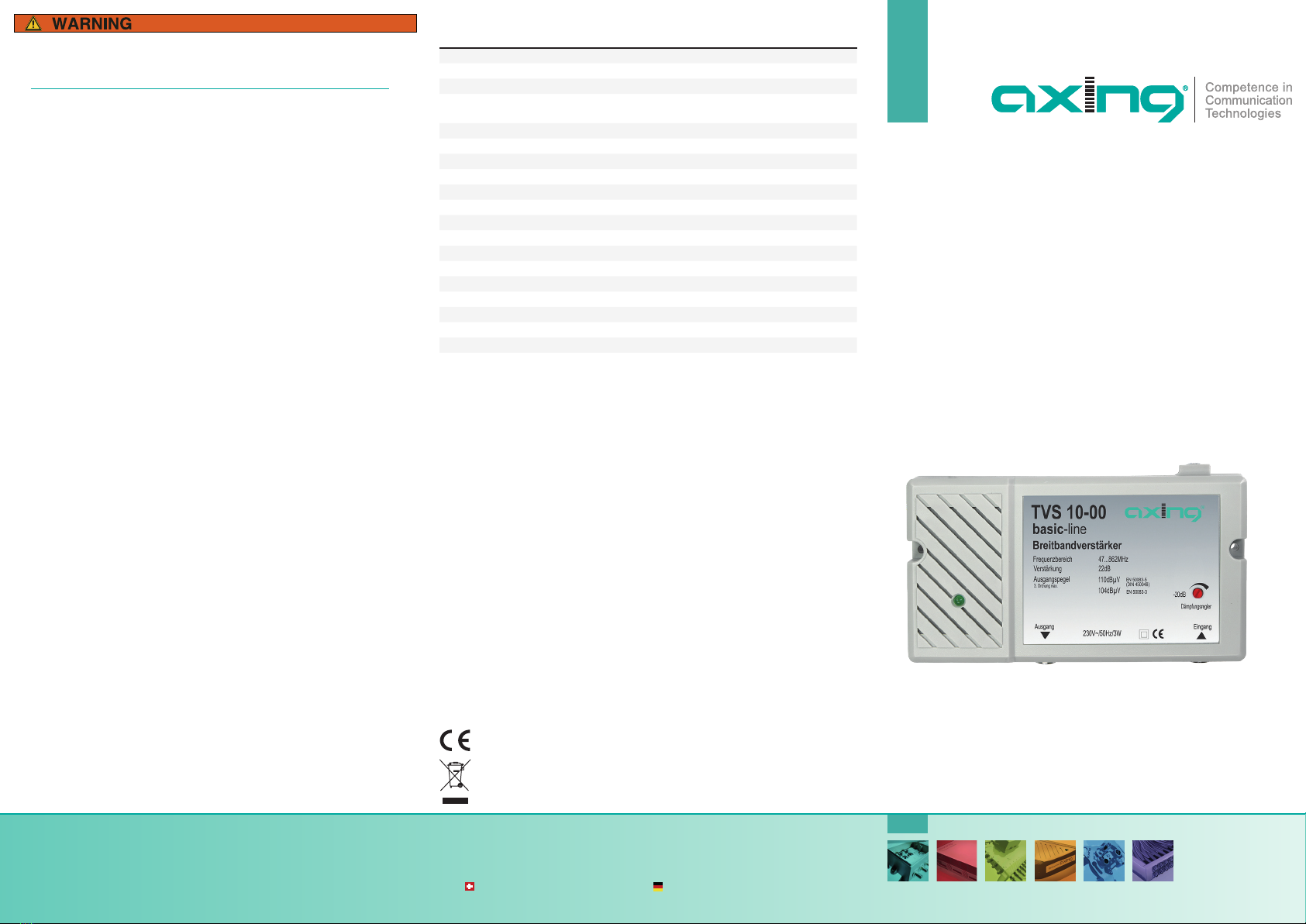

axing basic TVS 10-00 Manual de usuario
Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
Seite 1 von 2 | BA_TVS-10-00 | 2021-08-19
Technische Verbesserungen,Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
TVS 10-00
basic-line
Breitbandverstärker
Betriebsanleitung
Technische Daten:
Typ TVS 10-00
Downstream
Frequenzbereich 47…862 MHz
Verstärkung 22 dB
Max. Ausgangspegel
(3.Ordnung,EN50083-3,60dBKMA)
108 dBµV
Dämpfung: stufenloser Pegelsteller 0…20 dB
Rauschmaß typ. ≤ 7 dB
Ausgang
Rauschmaß ≤ 7 dB
HF-Anschlüsse
Typ IEC-Buchse
Allgemein
Netzteil 230 V~ / 50 Hz
Betriebsanzeige LED
Leistungsaufnahme 3 W
Potentialausgleichanschluss 4 mm²
Betriebstemperaturbereich (gemäßEN60065) -20…+50°C
Maße (B × H × T) ca. 160 × 100 × 45 mm
Gewicht 0,488 kg
Schutzklasse IP 20
Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den
geltetenden Richtlinien entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Seite 2 von 2 | BA_TVS-10-00 | 2021-08-19
BSD 4-10N
BSD 4-14N
BSD 4-18N
BVE 6-02P
QEW 6-50
CFA 7-01 CFA 7-01
Koax
Potentialausgleich
HÜP
Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!
Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in
Sternstruktur (1) bzw. Baumstruktur (2).
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
Verwenden Sie den Potenzialausgleichsanschluss am Gerät (3).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. Erdungsblöcke CFA 7-01 am Eingang und Ausgang des
Verstärkers.
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (4).
HF-Anschluss:
Schließen Sie den Eingang des TVS 10-00 am Hausübergabepunkt
an. Verbinden Sie den Ausgang des Verstärkers mit den verwendeten
Antennensteckdosen oder Abzweigern/Verteilern.
Verwenden Sie hierfür hochgeschirmte Koaxialkabel mit IEC- bzw.
F- Anschlusssteckern. Passende Kabel und Stecker finden Sie unter
www.axing.com.
Pegeleinstellungen:
Den Eingangspegel können Sie am Dämpfungsregler (5) einstellen.
4 3
5
1
2
Observe the safety instructions supplied with the device!
They are also available at the following Internet address:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Use the device only as described in these operating instructions and in
particular in accordance with the state of the art.
If the device is used for other purposes, no warranty will be assumed!
Page 1 of 2 | BA_TVS-10-00 | 2021-08-19
Technical improvements, changes in design, printing and other errors reserved.
Manufacturer
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EEA contact address
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
TVS 10-00
basic-line
CATV amplifier
Operation instructions
Technical data:
Type TVS 10-00
Downstream
Frequency range 47…862 MHz
Gain 22 dB
Max. output level
(3rdorder,EN50083-3,60dBKMA)
108 dBµV
Attenuation: continuously adjustable 0…20 dB
Noise figure typ. ≤ 7 dB
Output
Noise figure ≤ 7 dB
RF connectors
Type IEC-female
General
Power supply 230 V~ / 50 Hz
Power indicator LED
Power consumption 3 W
Equipotential bonding connection 4 mm²
Operating temperature range (acc.toEN60065) -20…+50°C
Dimensions (W × H × D) appr. 160 × 100 × 45 mm
Weight 0.488 kg
Protection class IP 20
Herewith AXING AG declares that the marked products comply with the valid
guidelines.
WEEE Nr. DE26869279 | Electrical and electronic components must not be
disposed of as residual waste, it must be disposed of separately.
Page 2 of 2 | BA_TVS-10-00 | 2021-08-19
BSD 4-10N
BSD 4-14N
BSD 4-18N
BVE 6-02P
QEW 6-50
CFA 7-01 CFA 7-01
Coax
Equipotential bonding
IP
Field of application:
The devices are suited only for distributing radio and television signals in the
house! If the device is used for other purposes, no warranty is given!
The illustrations show application examples of the distribution in star (1) or
tree structure (2).
Equipotential bonding and Mounting:
To avoid dangerous overvoltages (attention: risk of fire/death), the devices
must be connected to the equipotential bonding according to EN 60728-11.
Use the equipotential bonding connection attached to the device (3).
To connect the outer conductor of the coaxial cable to the equipotential
bonding, use e.g. earth connection blocks CFA 7-01 at the input and output
of the amplifier.
Use the mounting screws included in the delivery and the mounting holes
of the devices (4).
RF Installation:
Connect the input of the TVS 10-00 to the video interconnection point.
Connect the output of the amplifier to the antenna sockets or the taps/
splitters used.
Use highly shielded coaxial cables with F/IEC connectors. Suited cables
and plugs can be found at www.axing.com.
Level Adjustment:
The input level may be adjusted with the attenuator (5).
1
2
4 3
5
