axing basic SVS 440-06 Manual de usuario
Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Stand 2020-08-29
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
SVS 440-06
basic-line
Wideband-
Kopfverstärker | 4 in 4
Betriebsanleitung
Technische Daten:
Typ SVS 440-06
Eingänge
Anzahl 4
Frequenzbereich 250…2400 MHz
Dämpfung, einstellbar 0…15 dB
Verstärkung SAT 14…20 dB ±2 dB
Ausgang
Max. Ausgangspegel SAT
(3.Ordnung,EN50083-3,35dBKMA)
114 dBµV
Stamm
Entkopplung intern >38 dB
Allgemein
Betriebsspannung 18 V
Stromaufnahme 220 mA ±12 mA
Potentialausgleichanschluss 4 mm2
Betriebstemperaturbereich (gemäßEN60065) -20…+50°C
Maße (B × H × T) ca. 170 × 145 × 40 mm
Gewicht 0,464 kg
Schutzklasse IP 20
CE-Konfirmationserklärung
Hiermit erklärt AXING AG, dass das Gerät den Anforderungen der Richtlinie
2014/53/EU entspricht. Die vollständige EU-Konformitätserklärung ist unter der
folgenden Internetadresse abrufbar: https://axing.com/downloads/ce/.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verteilen von Radio- und
Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze ver-
wendet, wird keine Garantie übernommen!
Lieferumfang:
1 × Wideband-Kopfverstärker
4 × Abschlusswiderstände CFA 11-00
1 × Betriebsanleitung

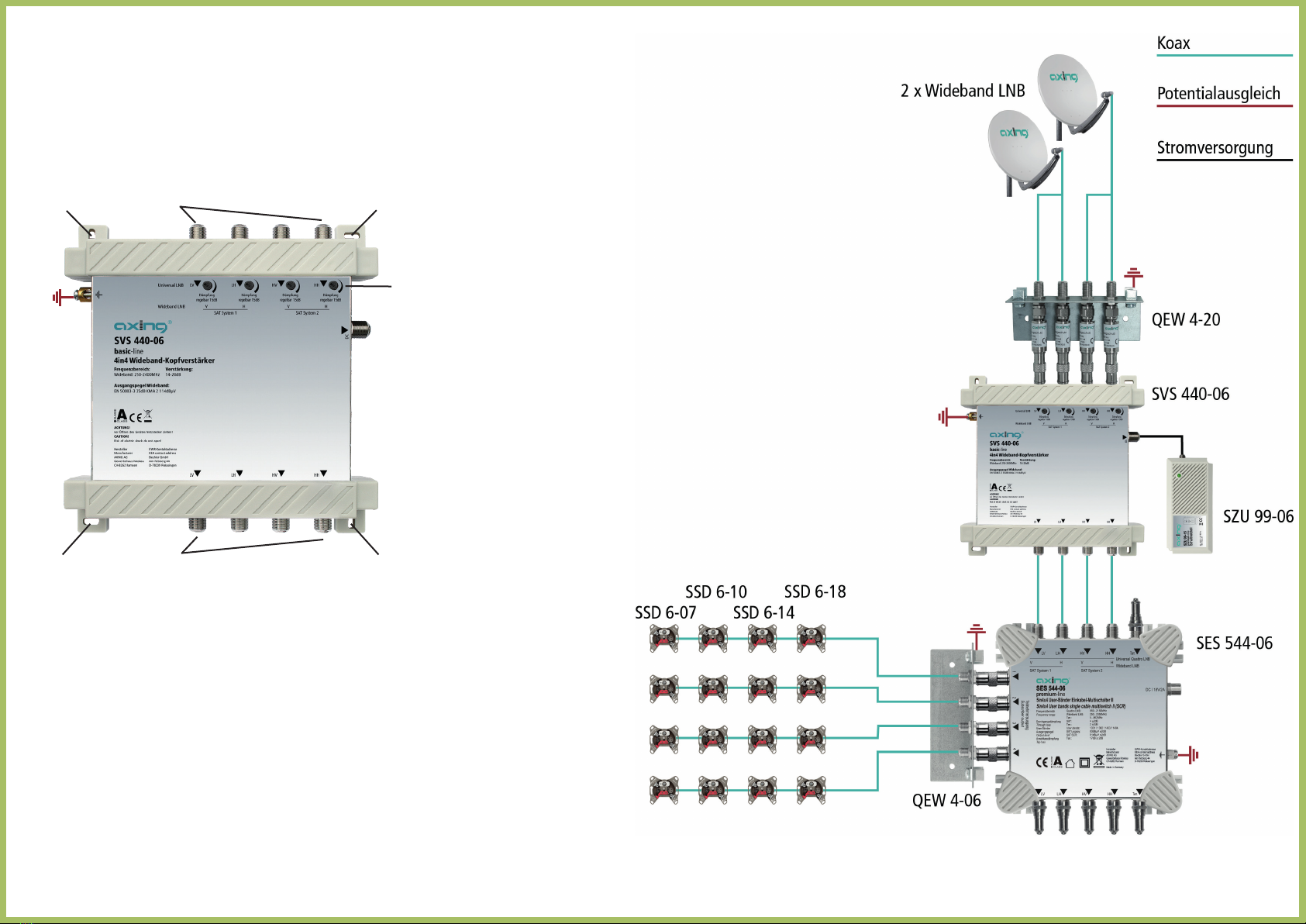

1. Potenzialausgleichsanschluss
2. Montagelöcher
3. DC-Buchse
4. Eingänge
5. Ausgänge
6. Dämpfungssteller
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
Verwenden Sie den Potenzialausgleichsanschluss am Gerät (1).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. QEW-Erdungswinkel an den Eingängen des Geräts.
Verwenden Sie passende Montageschrauben und die Montagelöcher am
Gerät (2).
1
3
2
4
2
2
2
6
5
Spannungsversorgung:
Zur Spannungsversorgung wird ein externes Netzteil SZU 99-06 benötigt (nicht
im Lieferumfang enthalten).
Verbinden Sie das Netzteil mit der DC-Buchse des SVS 440-06 (3).
HF-Anschluss:
Verbinden Sie die Eingänge (4) des Kopfverstärkers mit den Wideband-LNBs
Ihrer SAT-Empfangsantenne. Verwenden Sie hierfür hochgeschirmte Koaxi-
alkabel mit F- Anschlusssteckern. Passende Kabel und Stecker finden Sie im
aktuellen AXING-Katalog oder unter www.axing.com.
Verbinden Sie die Ausgänge (5) z.B. mit den Eingängen eines Einkabel-Mul-
tischalters.
Pegeleinstellungen:
Alle SAT-Eingangspegel sind unabhängig voneinander einstellbar (6).
Manufacturer
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EEA contact address
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
State of the art 2020-08-29
Technical improvements, changes in design, printing- and other errors expected.
Type SVS 440-06
Inputs
Number 4
Frequency range 250…2400 MHz
Attenuator adjustment range 0…15 dB
Gain SAT 14…20 dB ±2 dB
Output
Max. output level SAT
(3rdorderSAT,EN50083-3,35dBKMA)
114 dBµV
Trunk line
Isolation internal >38 dB
General
Operating voltage 18 V
Current consumption 220 mA ±12 mA
Equipotential bonding connection 4 mm2
Operating temperature range (acc.toEN60065) -20…+50°C
Dimensions (W × H × D) appr. 170 × 145 × 40 mm
Weight 0,464 kg
Protection class IP 20
SVS 440-06
basic-line
Wideband
headamplifier | 4 in 4
Operation instructions
Technical data:
CE Confirmation Declaration
Hereby, AXING AG declares that the device is in compliance with Directive
2014/53/EU. The full text of the EU declaration of conformity is available at the
following internet address: https://axing.com/en/downloads/ce/.
WEEE Nr. DE26869279 | Electrical and electronic components must not be
disposed of as residual waste, it must be disposed of separately.
Observe the safety instructions supplied with the device!
They are also available at the following Internet address:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Use the device only as described in these operating instructions and in
particular in accordance with the state of the art.
If the device is used for other purposes, no warranty will be assumed!
Field of application:
The devices are only suitable for in-house distribution of RF signals! If the
device is used for other purposes, no warranty is given!
Scope of delivery:
1 × Wideband headamplifier
4 × Termination resistors CFA 11-00
1 × Operation instructions
1. Equipotential bonding connection
2. Mounting holes
3. DC socket
4. Inputs
5. Outputs
6. Attenuators
Equipotential bonding and Mounting:
To avoid dangerous power surges (e.g. risk of fire and danger of life) the
devices must be connected to the equipotential bonding according to
EN60728-11.
Use the equipotential bonding connection at the device (1).
To connect the outer conductor of the coaxial cable to the equipotential
bonding, use e.g. QEW Earthing angles at the inputs of the device.
Use the included mounting screws and the mounting holes of the
device(2).
1
3
2
4
2
2
2
6
5
Power Supply:
The SVS 440-06 requires an external power supply SZU 99-06 (not included in
delivery).
Use appropriate mounting screws and the mounting holes of the device(2).
RF Installation:
Connect the inputs (4) of the head amplifier to the wideband LNBs of your
SAT reception antenna.
Use highly shielded coaxial cables with F connectors. Suited cables and
plugs can be found in the current AXING catalogue or at www.axing.com.
Connect the outputs (5) with the inputs of a singlecable multiswitch.
Level Adjustment:
All SAT input levels can be adjusted (6).
