Avery Dennison TCS Guía

01/09 Rev. 5.02-01 MANUAL

TCS

Ersatzteilliste / Spare Parts List

Abdeckungen + Anschluss /

Coverings + Adapter......................................2

Gehäuse / Housing........................................3

Materialführung / Material guidance...............4

Elektroteile / Electric parts .............................6

Messer + Pusher / Cutter + Pusher ...............7

Motor / Motor..................................................9

Kleinteile / Small parts .................................10

Index deutsch...............................................11

Index english................................................12

01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List

TCS

Abdeckungen + Anschluss / Coverings + Adapter

ID Bezeichnung Designation Part Number

1 ZSB Abdeckung Covering assy. A1412

2 Abdeckung Messermotor Covering cutter motor A1312

3 Schutz 2 Protection 2 A1319

4 ZSB Schutz Protection assy. A1609

5* Stahlwelle ZSB Steel shaft assy. A1411

6 Anschluss ZSB Adapter assy. A1415

7 Klemmplatte Clip A1332

8 Rändelschraube Thumb screw A1340

9 Distanzplatte Distance plate A2489

10 Klebemaßstab Scale label A1359

11 Bundbuchse MFM-0408-06 Bushing A1388

12 Seitlicher Schutz Lateral protection A6659

*) Für TCS bis Seriennr. 0285780105-STAC gilt: Zusammen mit der Befestigungswelle muss auch das

Führungsblech (Seite 5) erneuert werden. Bitte beide Teile zusammen bestellen!

Mind the following for TCS up to serial no. 0285780105-STAC: The Guide plate (page 5) must be

exchanged together with this part! Please order both parts together!

7 8

1 2 3

11 11

01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List

TCS

Gehäuse / Housing

ID Bezeichnung Designation Part Number

1 Führung rechts Right guide A1328

2 Konsole 1 Console A1333

3 Adapter Adapter A1322

1 2

01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List

TCS

Materialführung / Material guidance

ID Bezeichnung Designation Part Number

4 Schwinge Balancer A1342

5 Drehfeder Torsion spring A1313

6 ZSB Plattformverlängerung Platform extension assy. A1589 (15 bis 18 mm Breite/Width)

A1590 (18 bis 22 mm Breite/Width)

A1591 (22 bis 28 mm Breite/Width)

A1592 (28 bis 35 mm Breite/Width)

A1593 (35 bis 40 mm Breite/Width)

A1594 (40 bis 53 mm Breite/Width)

7 Fahne Flag A1325

8 Plattform Platform A1336

9 Achse – dünn Axle A1323

10 Antistatikbürste Antistatic brush A1321

11 Klemmstift TLX-604-Stapler Clamping pin 95688

12 Drehknopf Textil-Stapler Rotary knob 95696

13 Klemmschraube TLX-604-Stapler Clamping screw 95686

14 Feder VD 115 D Spring 95698

15 Klettverschluss Velcro strap A1316

16 Sicherungskappe Locking cap A9005

01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List

TCS

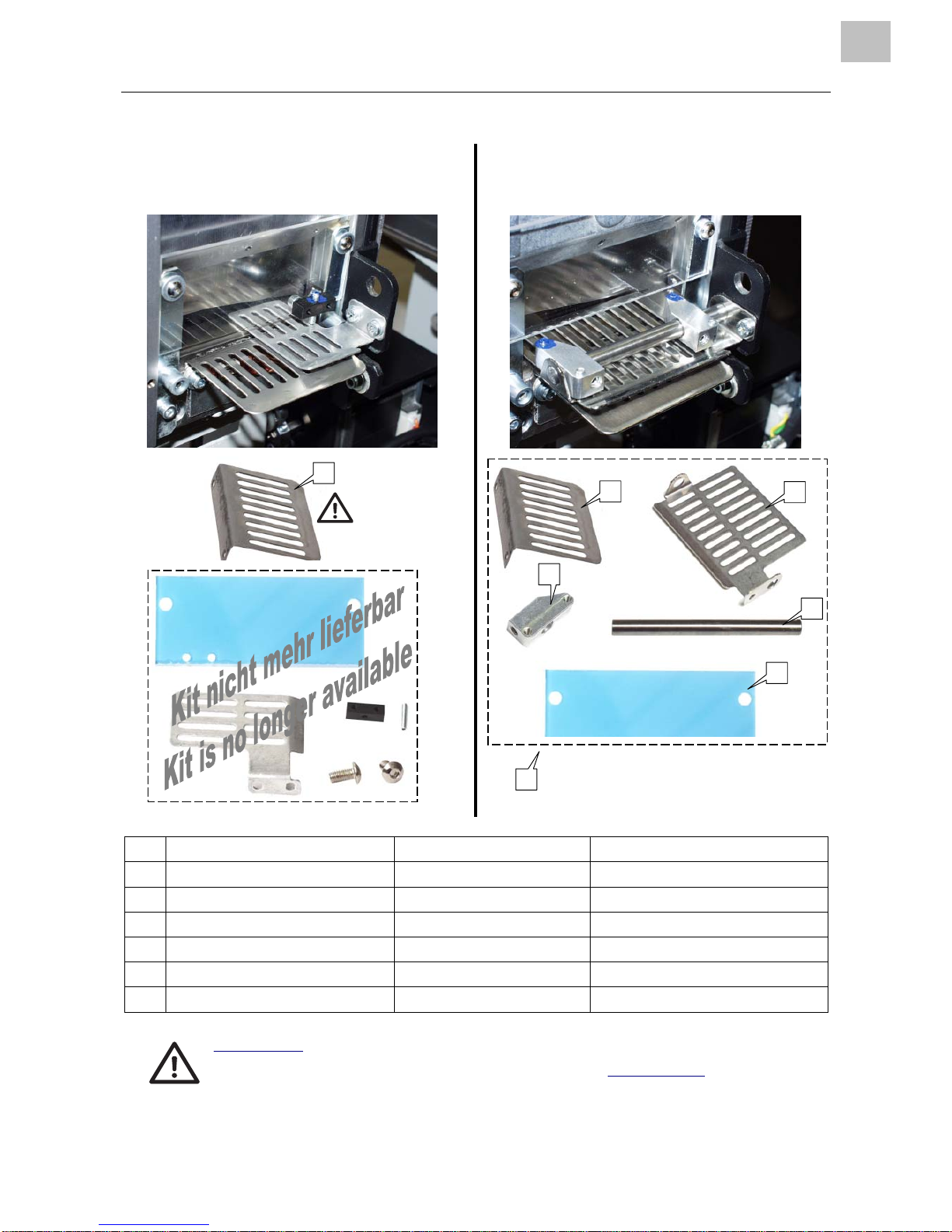

Materialführung Typ I / Material guidance type I

(bis Seriennr. / up to serial no.

0285780105-STAC)

Materialführung Typ II / Material guidance type II

(ab Seriennr. / serial no. 0285780105-STAC or

higher)

ID Bezeichnung Designation Part Number

1 Umrüstsatz TCS ZSB Modification kit TCS assy. A1890

2* Führungsblech Guide plate A1326

3 Stahlblech Steel plate A2492

4 Aluminiumplatte Aluminium plate A2499

5 Stahlachse Steel axle A2494

6 Kunststoffplatte Plastic plate A2500

*) Für TCS bis Seriennr. 0285780105-STAC gilt: Zusammen mit diesem Teil muss auch die Befestigungswelle

Stahlwelle ZSB (Seite 2) eingebaut werden! Bitte beide Teile zusammen bestellen!

Mind the following for TCS up to serial no. 0285780105-STAC: The Steel shaft assy. (page 2 ) must be

exchanged together with this part! Please order both parts together!

2 2 3

01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List

TCS

Elektroteile / Electric parts

ID Bezeichnung Designation Part Number

1 Mikroschalter Micro switch A1404

2 Headsensor 64 Headsensor A1187

3 Reedschalter Reed switch A1397

4 Kabelbaum Cable harness A1405

5 Flachbandkabel Ribbon cable 95632-01

01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List

TCS

Messer + Pusher / Cutter + Pusher

ID Bezeichnung Designation Part Number

1 Flachmesser Flat knife A1335

2 Flachmesser ZSB Flat knife A2300

3* Druckfeder Compression spring A1327

4 Pusher 2 Pusher 2 A1363

5 Pusher 1 Pusher 1 A1337

6 ZSB Rändelschraube Thumb screw assy. A1341

7 Schiebeteil Sliding part A1362

8 Kunststoffblock Plastic block A1884

9 Kunststoffführung Plastic guide A25661

A25652

10 Antistatikbürste (Pusher) Antistatic brush (Pusher) A1317

11 Führung Guidance A24933

A25104

12* Madenschraube Set screw A1314

13* Stahldruckstück Pressure part A2491

14 Stange Rod A2472

15 Anfederung Spring holder A1360

16 Abdeckblech Cover A1779

12*

13*

01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List

TCS

*) Vergrößert dargestellt. / Scaled picture.

1) Führung linke (Motor-)Seite / Guide for left (motor) side.

2) Führung rechte Seite / Guide for right side.

3) Für TCS ab Seriennr. 0285780105-STAC (passt nur für Motorseite!) / For TCS with serial

no. 0285780105-STAC or higher (fits only on motor side!).

4) Für TCS ab Seriennr. 0285780105-STAC (passt nur für Außenseite!) / For TCS with serial

no. 0285780105-STAC or higher (fits only on outer side!).

01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List

TCS

Motor / Motor

ID Bezeichnung Designation Part Number

1 Schrittmotor 64 Stepping motor A0936

2 ZSB Zugstange + Lager Draw rod + bearing A1708

3 Fixierscheibe Fixing disc A1354

4 Clips-Lager MCM-05-02 Clips bearing 98179

5 ZSB Kurbel Crank assy. A1410

6 Lichtschrankenfahne Photo switch flag A1361

7 Kunststoffplatte Plastic plate A2489

8 Stahlschelle Steel clip A2490

9 Schraube Screw A2133

01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List

TCS

Kleinteile / Small parts

ID Bezeichnung Designation Part Number

1 ZSB Kleinteileset Small parts set assy. A1712
