AUDIOropa PRO IR-400 Manual de usuario

GB User manual

FMode d’emploi

Seite 2

Page 22

Page 12

Bedienungsanleitung

PRO IR-400

Hochleistungs-IR-Modulator/Sender

High-Power-IR-Modulator/Transmitter

Emetteur infrarouge bicanal

avec modulateur intégré

PRO_IR-400.indd 1 31.03.2014 08:30:16

Einleitung 3

Sicherheitshinweise 4

Anschlüsse, Anzeigen und Befestigungselemente 5

Wahl des Senderstandortes 6

Installation und Inbetriebnahme 7

Erweiterung des Systems 8

Fehlerbehebung 9

Technische Daten 10

Wartung, Pflege, Entsorgung 11

Wir beglückwünschen Sie zum Erwerb Ihres Hochleistungs-Infrarotsenders »PRO IR 400«. Sie

haben sich dabei für ein modernes und zuverlässiges Gerät entschieden.

Es verwendet unsichtbares Infrarotlicht zur Übertragung von entweder einem Stereokanal

oder zwei getrennten Monokanälen einer beliebigen Tonquelle, wie zum Beispiel Fernseher,

DVD-Player, Stereoanlagen, Radios und Mikrofone.

Der »PRO IR-400« Zweikanal-Infrarotsender vereint Modulator und Infrarot-Sendertechnologie

zu einem einzigen, einfach zu montierendem Gerät. Dies spart Zeit und Betriebskosten, es

benötigt keinen Platz in Audio-Racks. Die Arbeitsfrequenz von 2,3 / 2,8 MHz minimiert Stö-

rungseinﬂüsse durch Beleuchtungseinrichtungen.

Das System ist einfach zu installieren. Da keine Funkwellen verwendet werden, bleibt die

Übertragung in dem Raum, in welchem das System in Betrieb ist. Diese Eigenschaft ist bei

Anwendungen mit hohem Diskretionsbedarf von Vorteil, wie zum Beispiel in Gerichtssälen.

Das System kann in Laboratorien, Krankenhäusern, Kirchen, Klassenzimmern, Theatern und

Kinos verwendet werden.

Eine Erweiterung der Sendeﬂäche ist durch den Anschluss einer beliebigen Anzahl weiterer

»PRO IR-400« Sender problemlos möglich.

Es werden keinerlei FCC- Post- oder Funkgenehmigungen benötigt. Das Gerät kann weltweit

verwendet werden.

Es werden zusätzlich entsprechende Empfangsgeräte (zum Beispiel RCI-102, PR-20+ oder

Empfängerkopfhörer

»IP-112«

) zur Rückwandlung des Infrarotsignals in hörbaren Ton

benötigt.

Merkmale:

- Automatische Eingangspegelkontrolle ( ALC ) Bereich: 250 mV bis 6V

- Effektive Fläche pro Sender: 200 m² (in geschlossenen Räumen)

- Für Wandmontage oder Stativ

- Synchro-Signalschnittstellen zur einfachen Erweiterung

- Zwei Kanäle zur Auswahl

Inhalt

2 Deutsch Deutsch 3

Einleitung

PRO_IR-400.indd 2-3 31.03.2014 08:30:16

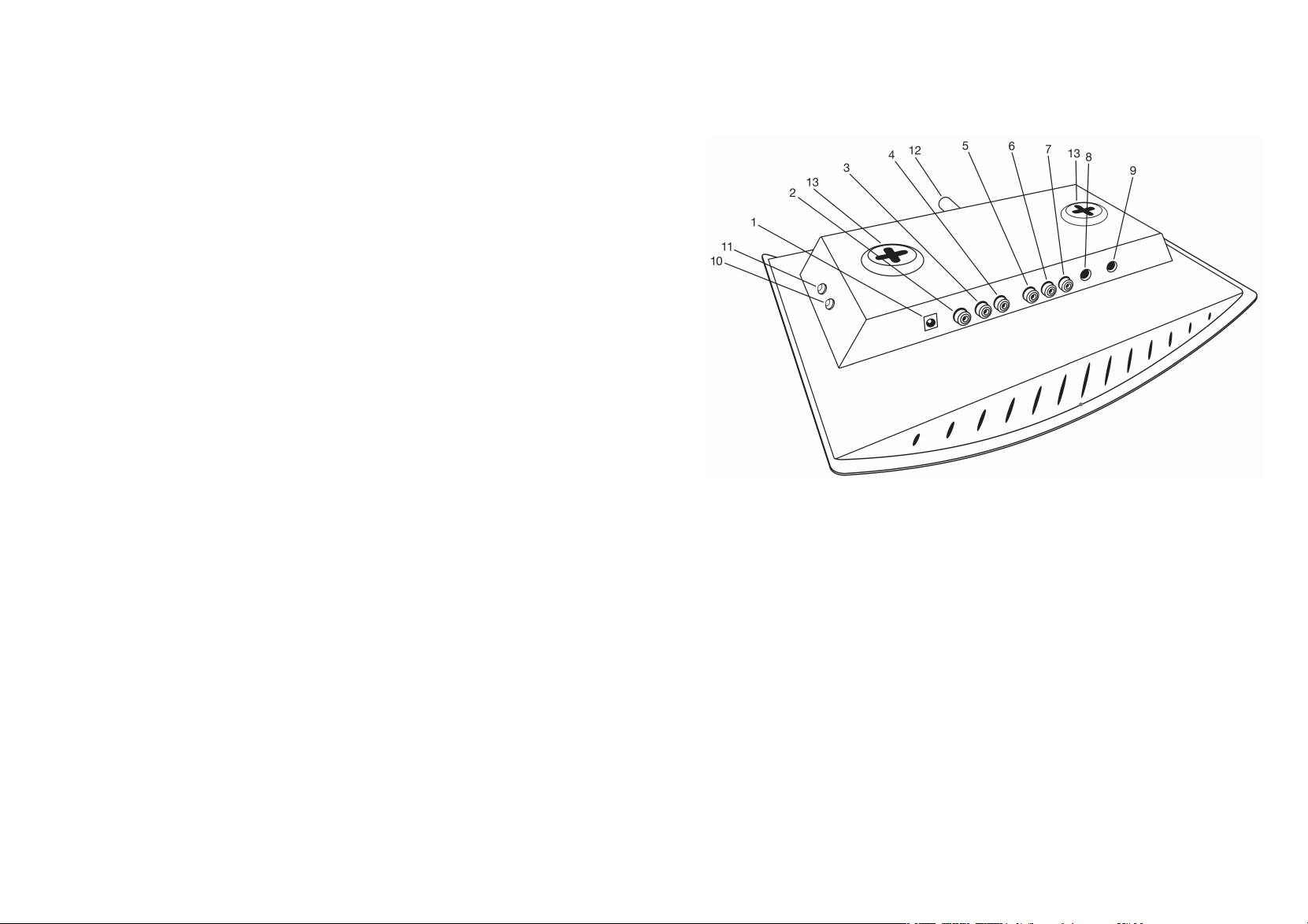

Abbildung A)

1) Buchse Versorgungseingang (28V DC)

2) L Audio-Eingang (bzw. A-Kanal Audio-Eingang)

3) L Sync-Ausgang (bzw. A-Kanal Sync-Ausgang)

4) L Sync-Eingang (bzw. A-Kanal Sync-Eingang)

5) R Sync-Eingang (bzw. B-Kanal Sync-Eingang)

6) R Sync-Ausgang (bzw. B-Kanal Sync-Ausgang)

7) R Audio-Eingang (bzw. B-Kanal Audio-Eingang)

8) L Mic Eingang (bzw. A-Kanal-Mikrofoneingang)

9) R Mic Eingang (bzw. B- Kanal-Mikrofoneingang)

10) LED-Anzeige für linken bzw. A-Kanal, grün

11) LED-Anzeige für rechten bzw. B-Kanal, rot

12) Stativsockel

13) Montagebohrungen zur Wandbefestigung

Warnung! Um Unfälle und Verletzungen durch elektrischen Schlag zu vermeiden, stellen Sie

keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen oder Getränke auf das Gerät. Verwen-

den Sie zum Reinigen nur ein trockenes Tuch – niemals Chemikalien oder Wasser.

Manipulationen oder unsachgemäße Wartungsversuche führen zum Erlöschen der

Garantie!

•GebenSiedasGerätinjedemFallzurReparaturnurineineFachwerkstatt.

Eine Wartung ist notwendig wenn:

- Flüssigkeiten oder Fremdkörper in das Gerät eingedrungen sind

- das Gerät erhöhter Feuchtigkeit ausgesetzt wurde

- das Gerät heruntergefallen ist

- sonstige Funktionsstörungen zeigt.

•Die Lüftungsöffnungen dürfen nicht abgedeckt werden, damit die entstehende Wärme

durch Luftzirkulation abgegeben werden kann.

•Betreiben Sie das Gerät nicht in der Nähe von Wärmequellen oder in Räumen mit hoher

Luftfeuchtigkeit. (Einsatztemperaturbereich 0-40°C)

•VerwendenSienurZubehördesHerstellers!

•Trennen Sie das Gerät vom Stromnetz bei heranziehenden Gewittern oder bei Nichtge-

brauch über längere Zeiträume.

•ZiehenSiedenNetzsteckerniemalsamKabelausderSteckdose,erfassenSiestetsden

ganzen Stecker.

•VergewissernSiesich,dassdieOriginal-Stromquelleverwendetwird.Fremdstromquellen

 könnenzwar ähnlicheWerte aufweisen,jedoch kanndas Verhalten aufSpitzenspannung

und Abstrahlung unterschiedlich sein.

•EineschaltbareSteckdosesolltealsTrenngerätverwendetwerden,stellenSieeinenunge-

hinderten Zugriff zu dieser sicher.

Anmerkung:

Plasmamonitore und -Fernseher können die Tonqualität des »PRO IR-400« vermindern. Für

beste Ergebnisse sollte der Sender in größtmöglichem Abstand zu Plasmamonitoren und

-Fernsehern aufgestellt werden.

Sicherheitshinweise Anschlüsse, Anzeigen und Befestigungselemente

4 Deutsch Deutsch 5

PRO_IR-400.indd 4-5 31.03.2014 08:30:16

Optimale Standorte

Das beste Ergebnis erzielt man mit einem Standort, von welchem der Sender die Signale

ungehindert auf die Empfängergeräte aussenden kann, wie in den Abbildungen B) bis E)

gezeigt.

Wichtig: Richten Sie den Sender auf das Publikum aus.

Zur Erinnerung: Die meisten Gegenstände behindern infrarotes Licht. Der Sender kann nicht

hinter Wänden, Glas, Vorhängen usw. verborgen werden.

Die dargestellten Linien deuten die direkt bestrahlte Fläche an. Die Abstrahlung fällt ausser-

halbdieserBereichenichtaufNull-sienimmtab.

DasGerätkannausserhalbdieserFlächebrauchbarsein,diesistjedochvonderEmpnd-

lichkeit der Empfänger und der Reﬂektionseigenschaften der Räumlichkeit abhängig.

Wahl des Senderstandortes Installation und Inbetriebnahme des Senders

Abbildung F)

1. EinNetzteilistimLieferumfangdesPROIR-400enthalten.SteckenSiezuerstden

  AusgangssteckerdesNetzteilsindieDC„Power“Versorgungsbuchse.

2. VerbindenSiedie”AUDIOIN”EingangsbuchsendesSendersmitdenAudio-Ausgängen

der Tonquelle mittels des Eingangskabels.

3. SchliessenSiedasNetzteilandieHausstromversorgungan.

4. Falls Sie Sprache übertragen möchten, steht der Anschluss von dynamische

Mikrofonen mit 600 Ohm (oder Kondensatormikrofone mit hoher Impedanz) an den

  “MICIN”-EingängenzurVerfügung.DaseingehendeSignalkannmitdemübrigen

Audiosignal gemischt werden.

5. Eine Wandbefestigung des Senders ist möglich. Zu diesem Zweck befinden sich

Montagebohrungen (Abbildung A, Pos. 13) auf der Rückseite des Gerätes. Alternativ

kann der Sender auch auf einem Stativ befestigt werden.

6 Deutsch Deutsch 7

Frontal montierter Sender

B) Obenansicht

D) Obenansicht

C) Seitenansicht

E) Seitenansicht

Rückwärtig montierter Sender

Leinwand / Bühne

Netzteil Steckdose

Tonquellen,

beliebig

Anschluss an Audio-Ausgang der Tonquellen

Optional: Mikrofone

PRO_IR-400.indd 6-7 31.03.2014 08:30:17

Überprüfen Sie bei einer Störung bitte die folgenden Punkte, bevor Sie den Kundendienst

benachrichtigen:

Kein Infrarotlicht:

- StellenSiesicherdassdasSteckernetzteilmitdemSenderverbundenistundjeder

externe Stromschalter eingeschaltet ist.

- Stellen Sie sicher dass die Steckdose Strom führt

Eingangspegel-LED leuchtet nicht:

- Stellen Sie sicher ob der »PRO IR-400« eingesteckt ist

- Stellen sie sicher dass der Audio-Eingang richtig verbunden ist

- Stellen Sie fest ob ein aktives und ausreichendes Audiosignal an den »PRO IR-400« ge-

sendet wird

Keine Tonwiedergabe der Empfänger:

- Prüfen Sie ob die Empfänger auf die gleiche Frequenz des Senders eingestellt sind.

- Sollten manche Empfänger funktionieren aber andere nicht, so sind die Batterien oder Akkus

der Geräte zu überprüfen.

- BeiNicht-FunktionallerEmpfängeristdieVerkabelungdesSenderszuüberprüfen.Stellen

Sie sicher dass die Eingangspegel-LEDs auﬂeuchten.

- Überprüfen Sie ob der Sender korrekt mit der Tonquelle verbunden ist. Die Eingangspegel-

LEDs sollten Kanäle mit aktivem Audioeingang aufzeigen.

- Stellen Sie sicher dass die Infrarotabstrahlung nicht durch Gegenstände verhindert wird.

Tonwiedergabe der Empfänger ist schwach und gestört:

- Versuchen Sie den Audioeingang einzuregeln Sollte der Klang in Ordnung

sein, so ist möglicherweise eine Justierung der Senderausrichtung notwendig oder ein wei-

terer Sender »PRO IR-400« ist anzubringen.

Schlechte Tonqualität, Verzerrungen:

- Überprüfen Sie das Eingangssignal auf Erdungsschleifen und Rauschen

- Überprüfen Sie das Eingangssignal auf Übersteuerung

- Entfernung zwischen Sender und Empfänger zu groß.

Übertragungsunterbrechungen:

- Entfernung zwischen Sender und Empfänger zu groß

- Unvorteilhafte Ausrichtung des Senders (Eventuell erneute Standortwahl für Sender oder

Empfänger, Unterbrechungen der Sichtlinie zwischen Sender und Empfängern vermeiden).

Sollte das Problem trotz dieser Hinweise ungelöst und bestehen bleiben, so sollte

Humantechnik oder ein autorisierter Fachhändler zu Rate gezogen werden.

Zur Versorgung größerer Räumlichkeiten (zum Beispiel ein Konferenzsaal) können zusätzliche

»PRO IR-400« Sender (Slaves) an den ersten Sender (Master) angeschlossen und verbunden

werden.DieGerätewerdendurchVerbindungderjeweiligenSync-Out-Ausgängedesersten

Senders and die Sync-In-Eingänge des nächsten Senders gekoppelt, wie in der folgenden

Abbildung G) gezeigt.

Fehlerbehebung

8 Deutsch Deutsch 9

Erweiterung des Systems

Tonquellen,

beliebig

Abbildung H):

Die zusätzlichen Sender sind so

zu positionieren, sodaß die Aus-

leuchtungsbereiche der einzelnen

Sender überlappen, wie in dem

Beispiel gezeigt.

PRO_IR-400.indd 8-9 31.03.2014 08:30:17

10 Deutsch Deutsch 11

Abmessungen, Gewicht Breite 41,2 cm x Höhe 32,7 cm x Tiefe 7,5 cm

1100 g

Farbe Gehäuse: Anthrazit / Frontblende: Dunkelrot-Transparent

Stromversorgung Netzteil:Primär230V~50-60Hz,Sekundär28VDC

Gleichstrom-Eingang Niederspannungstecker,28VDC,Mitteist„+“-Pol

Stromaufnahme 700 mA

Trägerfrequenzen 2,3 MHz (links bzw. A-Kanal) und 2,8 MHz (rechts bzw. B-Kanal)

Eingangsimpedanzen Audio-In: 18 KΩ

Mic-In: 1.3 KΩ

Triggerspannung der

Eingangspegel-Anzeige

Audio-In: 110 mV

Mic-In: 1.5 mV

Gesamtbereich bei +/- 3dB Untergrenze: 400 mV

Obergrenze: 6 V

Audio-Eingänge Cinch (RCA) für links und rechts bzw, A und B-Kanal

Sync-in / Sync-Out Cinch (RCA) für links und rechts bzw, A und B-Kanal

Mikrofoneingang 6,4 mm Stereo-Klinkenstecker

Audioanzeigen Eingangspegel-LEDs,jeeineproKanal.

Sendereichweite 30 meter, geschlossener Raum

Temperaturbereich 0-40°C

Befestigung: Wandbefestigung mit handelsüblichen Haken, Stativbefestigung über

Standardverschraubung

Konformitäten CE, WEEE, RoHS

Kompatible Empfänger RCI-102, UltraPhonic, RX 22-4

Technische Daten »PRO IR-400«

Wartung und Pflege

Der »PRO IR-400« ist wartungsfrei. Bei einer Verschmutzung sollten Sie das Gerät gelegent-

lichmiteinemweichen,angefeuchtetenTuchreinigen.NiemalsAlkohol,Verdünneroderande-

reLösungsmittelverwenden!DasGerätsolltenichtüberlängereZeitdirekterSonneneinstrah-

lung ausgesetzt und darüber hinaus vor großer Hitze, Feuchtigkeit oder starker mechanischer

Erschütterung geschützt werden.

Achtung: Das Gerät ist nicht gegen Spritzwasser geschützt. Stellen Sie keine mit Flüssigkeit

gefüllten Gegenstände, z.B. Vasen, auf das Gerät. Ebenfalls dürfen keine offenen Brandquel-

len, wie z.B. brennende Kerzen, auf das Gerät gestellt werden.

Garantie

Der »PRO IR-400« weist eine hohe Betriebssicherheit auf. Sollten trotz sachgerechter Bedie-

nung Störungen auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung oder

wenden Sie sich direkt an den Hersteller.

Die Garantieleistung umfasst die kostenlose Reparatur, sowie den kostenlosen Rückversand.

Voraussetzung dafür ist das Einsenden in der Originalverpackung, werfen Sie diese also nicht

weg!DieGarantieverfälltbeiSchäden,diedurchunsachgemäßeBehandlungoderdurchRe-

paraturversuche von nicht autorisierten Personen (Zerstörung des Gerätesiegels) herbeige-

führt wurden. Garantiereparaturen werden nur bei Einsendung der ausgefüllten Garantiekarte

und einer Kopie der Rechnung/Kassenbelegs des Fachhändlers durchgeführt. Die Geräte-

nummer muss in jedem Fall mit angegeben werden.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden

in den Ländern der Europäischen Union und anderen europäischen Ländern mit ei-

nem separaten Sammelsystem für diese Geräte).

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt

nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das

Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren

Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesund-

heit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen

über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen

Entsorgungsbetrieben oder dem Geschäft, in welchem Sie das Produkt gekauft haben.

PRO_IR-400.indd 10-11 31.03.2014 08:30:17

Introduction 13

Safety warnings 14

Connectors, displays and mounting 15

Placing the transmitter 16

Installation 17

Extending the system 18

Troubleshooting 19

Technical data 20

Maintenance, care and disposal 21

Congratulations on the purchase of the High-Power IR transmitter »PRO IR 400«. You have

chosen a modern and reliable device.

It uses invisible infrared light for the transmission of either one stereo channel or two separate

mono channels of any audio source of your choice, for example TV sets, DVD-players, stereo-

sets, radios and microphones.

The »PRO IR 400« two-channel infrared transmitter combines infrared modulator and emitter

technology into a single mountable enclosure - which reduces operating costs, eliminates the

need for rack space and eases set-up.

The 2.3/2.8 MHz operating frequencies minimize high-

efciencylightinginterference.

The system is easy to install. As it does not use FM, the transmission stays within the room

in which the system has been installed. This characteristic is of interest for applications

demanding high levels of discretion, for example in courts of law.

The system can be used in laboratories, hospitals, churches, classrooms, theatres and cinemas.

Extending the transmission area is easy, it is possible to link up any amount of further »PRO

IR-400« transmitters.

NoFCClicenseorradioapprovalisrequiredwiththisequipment.Itcanbeusedanywherein

the world.

Receivers are needed (e. g. RCI-102, PR-20+ or

receiver-headphone

»IP-112«

) to transform

the infrared signal back into audible sound.

Characteristics:

- Input Auto-Level Control (ALC) Range: 250 mV to 6V

- Effective area covered: 200 m² (in closed rooms)

- For wall mounting or tripod use

- Synchro-signal interface for easy expansion

- Optional dual channell

Contents

12 English English 13

Introduction

PRO_IR-400.indd 12-13 31.03.2014 08:30:17

Figure A)

1) Power socket DC (28V)

2) L Audio-In (or A-channel Audio-In)

3) L Sync-Out (or A-channel Sync-Out)

4) L Sync-In (or A-channel Sync-In)

5) R Sync-In (or B-channel Sync-In)

6) R Sync-Out (or B-channel Sync-Out)

7) R Audio-In (or B-channel Audio-In)

8) L Mic-In (or A-channel Microphone-In)

9) R Mic-In (or B-channel Microphone-In)

10) LED-indicator for left- or A-channel, green

11) LED-indicator for right- or B-channel, red

12) Tripod mount

13) Wall mounting apertures

Warning!Toreducetheriskofreorelectricshock,donotexposethesystemtorainormois-

ture. Do not use this apparatus near water. The system should not be exposed to dripping

orsplashing,andobjectslledwithliquidssuchasbeveragesshouldnotbeplacedonthe

transmitter or receivers. Clean only with a dry cloth.

Servicing or attempting to service this device will void the warranty

•Refer servicing to qualied personnel. Servicing is required when the system has been

 damagedinanyway:ifliquidhasbeenspilledorobjectshavefallenintotheunit,iftheunit

has been exposed to moisture, if the unit does not operate normally, or if the unit has been

dropped.

•Donotblockanyventilationopenings.Installinaccordancewithmanufacturer’sinstruc-

tions.

•Donotinstallnearanyheatsourcessuchasradiators,heatregisters,stoves,orother

apparatus that produces heat.

•Useonlyattachments/accessoriesspeciedbythemanufacturer.

•Unplugthetransmitterduringlightningstormsorwhenunusedforlongperiodsoftime.

•Beadvisedthatdifferentoperatingvoltagesrequiretheuseofdifferenttypesoflinecord

and attachment plugs. Check the voltage in your area and use the correct type.

•UseonlythepowersupplyprovidedbyHumantechnik.Otherpowersuppliesmayhave

 similarspecications,butmaynotbeequivalentinemissionsratings,in-rushcurrent,etc.

•Useofanunapprovedpowersupplymayleavethedevicepartiallyorcompletelyinoper-

able, and will void the warranty.

•Protectthepowercordfrombeingwalkedonorpinched,particularlyatplugs,receptacles,

 andnearthepowerjackonthetransmitter.

•TheMainsplugoranappliancecouplerisusedasthedisconnectdevice,sothedisconnect

device should remain readily operable.

NOTE:

A plasma monitor or television can degrade the audio quality of the »PRO IR-400« transmitter.

For best performance, the transmitter should be positioned as far away as possible from any

plasma monitor or television.

Safety Warnings Connectors, displays and mounting

14 English English 15

PRO_IR-400.indd 14-15 31.03.2014 08:30:17

Ideal positions

The best result is achieved when placing the transmitter in a position where it can transmit to

thereceiversunobstructed,asillustratedinguresB)toE).

Important: Direct the transmitter towards the audience.

Remember: Most objects block infrared light. The transmitter cannot be concealed behind

walls, glass, curtains, etc. These patterns are the direct radiation pattern. The infrared radia-

tion does not drop to zero outside the illustrated patterns; it decreases. It still may be useable

at a greater distance, depending on the receiver sensitivity and the reﬂective characteristics

of the room. Reﬂections of the infrared light from walls, ceilings, and ﬂoors may change these

patterns.

Placing the transmitter Installation

16 English English 17

Screen / stage

Frontal mounted transmitter

Rearward mounted transmitter

Screen / stage

B) Top view

D) Top view E) Side view

C) Side view

Figure F)

1. AnAC/DCpoweradaptorissuppliedwithyourPROIR-400.Firstinserttheoutputjackof

  theadaptorintothe„DCPower“socketofthetransmitter.

2. Connectthe”AUDIOIN”portsofthetransmitterwiththeAudio-Outportsofyourchosen

audio source.

3. Plug the power supply into a mains outlet.

4. In case you would like to transmit speech, it is possible to connect 600 Ohm dynamic

  microphones(orhighimpedancecondensermicrophones)tothe“MIC-IN”-ports.

The incoming microphone signal can be mixed with the main audio signal.

5. The transmitter can be mounted on walls, according apertures are located on the

rear side (Figure A, Pos. 13) of the device. It can also be mounted upon a tripod or

other bracket.

Power supply Mains outlet

audio sources,

as required

Connection to Audio-Out of audio sources

Optionally: Microphones

PRO_IR-400.indd 16-17 31.03.2014 08:30:18

Should you have problems with your infrared system, please check the following points before

requesting service.

No infrared emission:

- Make sure the power adaptor is connected to a Mains outlet.

- Make sure that the Mains outlet is supplied with electricity (check external switches etc.)

Input indicator LED does not light up:

- Make sure the »PRO IR-400« is plugged in properly

- Check if the Audio-In is connected to the Audio-Out of the source.

- Verifythatasufcientaudiosignalissenttothe»PROIR-400«.

No sound produced by the receivers:

- Make sure the receivers are set to the frequency of the transmitter.

- Should some receivers work but others not, it is adviseable to check the batteries of the

receivers.

- If no receiver is working, please check if the input indicator LEDs are on.

- Check to see if the transmitter is connected properly to the audio source. The audio-level

indicators should ﬂash on channels that have audio.

- Makecertainthetransmitterisnotcoveredbyobjectswhichwouldblockinfraredlight.

Sound reproduction of receivers is low and interferred:

- TrytoadjusttheAudio-Inlevel.Shouldthesoundbeinorder,thenitmaybenecessaryto

reposition the transmitter or add a further »PRO IR-400« to the system.

Poor sound quality, distorsions:

- Check for ground loops or noise on the input signal.

- Check the input signal for overload.

- Distance between transmitters and receivers is out of optimum.

Interruptions in transmission:

- Distance between transmitters and receivers is out of optimum.

- Inappropriate position of transmitter (Consider relocating the transmitter or receivers, avoid

obstructions in the line of sight between transmitter and receivers).

If these instructions do not address your problem or the issue persists, please call

Humantechnik or your authorized dealer or representative.

English 19

Extending the system Troubleshooting

18 English

If the coverage of a larger room is required (for example a conference hall), it is possible to

connect further »PRO IR-400« transmitters (Slaves), linked to the primary transmitter (Master).

ThedevicesarelinkedbyconnectingtheaccordingSync-Out-portsofthersttransmitterto

theSync-In-portsofthenexttransmitter,asillustratedinthefollowinggureG):

Figure H):

The additional transmitters are to

be placed in a way that leads to an

overlapping of transmission areas,

as shown in the illustration.

Audio sources,

as required

PRO_IR-400.indd 18-19 31.03.2014 08:30:18

Tabla de contenidos

Idiomas:

Otros manuales de Transmisor de AUDIOropa

AUDIOropa

AUDIOropa PRO IR-202 Manual de usuario

AUDIOropa

AUDIOropa xepton-NX Manual de usuario

AUDIOropa

AUDIOropa pro:ton SP-100M Manual de usuario

AUDIOropa

AUDIOropa xepton-NX TX Manual de usuario

Manuales populares de Transmisor de otras marcas

NIVELCO

NIVELCO EasyTREK SCA-300 Series Manual del propietario

Honeywell

Honeywell 5816WMBR Manual de usuario

Kamstrup

Kamstrup READy MTU Instrucciones de funcionamiento

Omega

Omega ZW Series Manual de usuario

ABB

ABB Field 264H Guía

Alinco

Alinco DJ-V17T Manual de usuario

Dejero

Dejero EnGo 3x Manual de usuario

Rosemount

Rosemount 4600 Manual de usuario

Speaka Professional

Speaka Professional 2342740 Manual de usuario

trubomat

trubomat GAB 1000 Manual de usuario

Teledyne Analytical Instruments

Teledyne Analytical Instruments LXT-380 Manual de usuario

Rondish

Rondish UT-11 Manual de usuario

MG 10JRE Manual de usuario

Burkert

Burkert 8177 Manual de usuario

Firetide

Firetide HotPort 3203 Manual

Tele Radio

Tele Radio T9-02 Manual de usuario

Rotronic

Rotronic HygroFlex HF3 Series Manual de usuario

Jamara

Jamara FCX6 Pro Tel Manual de usuario
