Asus Eee AP Manual de usuario

Quick Installation Guide

Guide d’installation rapide

Anleitung zur schnellen Installation

Guida rapida di installazione

快速安装指南

快速安裝指南

A S US E e e A P - Q uic k Ins ta llatio n G uide V e rs io n 1.0

Ma rc h 4 t h, 20 0 8

預設WEP KEY:3132333435

1Eee AP Quick Installation Guide V1 / March 4th, 2008

Language/ Langue/ Sprache/ Lingua/язык/

语言/語言

English .......................................................................... 2

Français ........................................................................ 6

Deutsch ........................................................................ 10

Italiano ......................................................................... 14

Русский ......................................................................... 18

简体中文 ....................................................................... 22

繁體中文 ....................................................................... 26

Quick Installation Guide

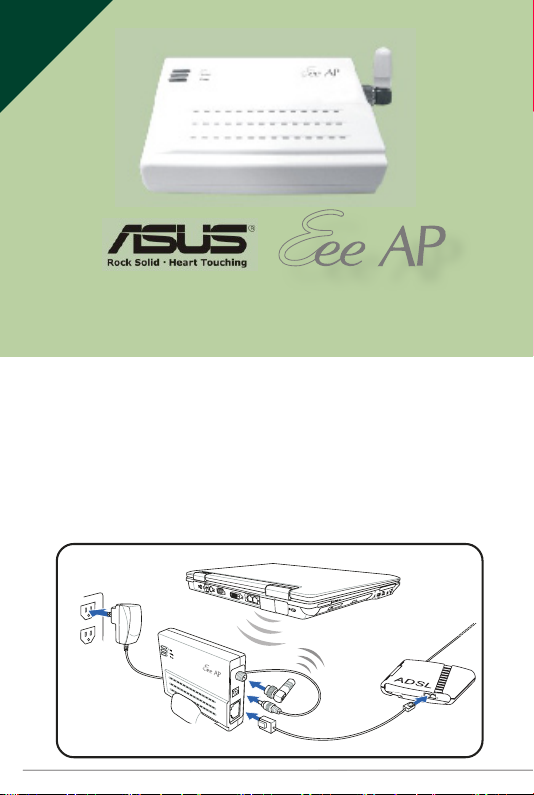

Device Installation

1. Connect the antenna to the Eee AP.

2. Plug the power connector into the AC-in port on the unit, and

plug the other end into a power outlet.

3. Connect the Eee AP with your PC or notebook (Eee PC

preferable) via wireless connection.

Englaih

3Eee AP Quick Installation Guide V1 / March 4th, 2008

[Easy Mode]

Start a wireless Internet connection with Eee AP

1. First please switch to the Settings tab on Eee PC desktop.

Double click on the EeeAP icon.

2. The Eee AP Setup Wizard window appears.

Click Connect.

3. Please wait for a few moments as Eee AP establishes

connection with Eee PC. A message will appear to notify you

that the connection to Eee PC has been established, and Eee

AP has been conﬁgured to work with Eee PC. Click OK to close

the dialogue.

Now you’re connected to the Internet. Enjoy surﬁng!

[Advanced Mode]

If you plan to use Eee AP with a notebook computer other than

Eee PC, please go through the settings described here.

Web Conﬁguration Utility

The Web Conﬁguration utility allows you to change the advanced

access point and Ethernet adapter settings.

Web Conﬁguration utility using an Internet browser:

1. Open a web browser.

2. Disable your proxy settings, if any.

3. Type http://192.168.0.10 on the ad-

dress bar of the browser, then press

<Enter>.

4. A web browser appears. When

prompted, enter the default user

name (admin) and password (admin),

then click OK. The Web Conﬁguration

utility page appears.

Please do not change the default conﬁgurations for Eee AP. Doing so may prevent Easy

Connection Utility from functioninf properly. If you need to change the SSID, please refer to

“Section II“ of Eee AP User Manual.

Before you can set up your Eee AP in Web Conguraqtion Utility, you must cong-

ure your computer as described on “Section III” of Eee AP User Manual.

5Eee AP Quick Installation Guide V1 / March 4th, 2008

Placement

Beside placing the AP ﬂatly on an object, you can also use the

buckle on the back of the AP and a ﬁxed nail to straight the Eee

AP up on the wall.

IP Conﬁguration

To apply the device utilities to your computer:

1. Make sure you installed the Eee AP properly

as the previous section.

2. On the Eee PC screen, switch to the Internet tab, choose

Network > click Create > choose Local Area Network >

click Next > select Static IP Address in Select Address

Type screen > in the Connection Settings screen, enter the

IP Address within the range: 192.168.0.1~254, and click Next.

3. Open a web browser and link to http://192.168.0.10/

IP address can’t be set as 192.168.0.10, it is the Eee AP Default IP.

Français

Guide d'installation rapide

Installation de l'appareil

1. Connectez l'antenne au P.A Eee.

2. Branchez le connecteur secteur dans le port d'entrée C.A sur

l'appareil et branchez l'autre extrémité dans une prise secteur.

3. Connectez votre P.A Eee à votre PC ou à un ordinateur portatif

(PC Eee de préférence) à l'aide d'une connexion sans ﬁl.

7Eee AP Quick Installation Guide V1 / March 4th, 2008

[Mode Facile]

Démarrage d'une connexion Internet sans ﬁl avec le P.A Eee

1. Tout d'abord allez sur l'onglet 'Settings' (Paramètres) sur le

bureau du PC Eee. Cliquez deux fois sur l'icone 'EeeAP' (P.A

Eee).

2. La fenêtre de l'Assistant de conﬁguration du P.A Eee appa-

raît. Cliquez sur ‘Connect’ (Connexion).

3. Veuillez patienter quelques instants pendant que le P.A Eee

établit la connexion avec le PC Eee. Un message apparaitra

pour vous aviser que la connexion avec le PC Eee a été établie

et que le P.A Eee AP a été conﬁguré pour travailler avec le PC

Eee. Cliquez sur OK pour fermer la boîte de dialogue.

Vous êtes désormais connecté à Internet. Bon surf sur le Web !

[Mode Avancé]

Si vous comptez utiliser l’AP Eee avec un ordinateur portable

autre que le PC Eee, veuillez bien lire les paramètres décrits

ci-dessous.

Utilitaire de conﬁguration Web

L’utilitaire de conﬁguration Web vous permet de modiﬁer le point

d’accès avancé et les paramètres de l’adaptateur Ethernet du P.A

Eee par le biais d’un navigateur Web.

Lancement de l’utilitaire de conﬁguration Web à l’aide

d’un navigateur Internet

1. Ouvrez un navigateur Web.

2. Désactivez vos paramètres de serveur

mandataire (proxy), s’il y en a.

3. Tapez http://192.168.0.10 dans la

barre d’adresse du navigateur, puis

appuyez sur <Entrée>.

4. Un navigateur Web apparaîtra.

Lorsqu’on vous le demande, entrez

l’identiﬁant par défaut (admin) et le

mot de passe (admin), puis cliquez

sur OK. La page de l’utilitaire de la

conﬁguration Web apparaît.

Veuillez ne pas changer les conﬁgurations par défaut du P.A Eee. Si vous le faites, cela pourra

empêcher l’utilitaire de connexion facile de fonctionner correctement. Si vous devez modiﬁer le

SSID, veuillez vous reporter au la « Section III » du Manuel de l’utilisateur pour des instructions.

Avant d’installer l’AP Eee dans l’Utilité de Conﬁguration Internet, il faut conﬁgurer votre

ordinateur tel que décrit dans la « Section III » du Manuel d’Utilisateur AP Eee.

9Eee AP Quick Installation Guide V1 / March 4th, 2008

Mise en place

Au lieu de placer le P.A à plat sur un objet, vous pouvez aussi uti-

liser la boucle située au dos du P.A et une pointe ﬁxe pour mettre

le P.A Eee droit sur le mur.

Conﬁguration IP

Pour appliquer les utilitaires de dispositifs à votre ordinateur :

1. Assurez-vous que vous avez installé le P.A Eee correctement comme

en section précédente.

2. Sur l’écran du PC Eee, faites passer sur l’onglet Internet, choisissez

‘Network’ (Réseau) > cliquez Créer > choisissez ‘Local Area Net-

work’ (Réseau local) > cliquez sur ‘Next’ (Suivant) > sélectionnez

‘Static IP Address’ (Adresse IP statique) dans l’écran ‘Select Ad-

dress Type’ (Sélectionner le type d’adresse) > dans l’écran ‘Con-

nection Settings’ (Paramètres de connexion) , entez l’adresse IP

dans la plage : 192.168.0.1~254, et cliquez sur Suivant.

3. Ouvrez un navigateur Web et connectez-vous à http://192.168.0.10/

L’adresse IP ne peut pas être paramétrée comme 192.168.0.10 – comme ceci

est l’IP défaut de l’AP Eee.
