antoniolupi REFLEX Manual de usuario
REFLEX
design AL Studio
2
167
118.5
86
51.5
min 25
min 60
min
12
*
11
22
*
(pag. 7)
(pag. 7)
Art. REFLEX
manuale d’installazione - installation manual - manuel d’installation - installationsanleitung - manual de instalación - руководство по установке
IT_ centimetri EN_ centimeters FR_ centimètres ES_ centímetros DE_ zentimeter RU_ сантиметры
IT_2_ Sollevare l’articolo e inserire i due sostegni d’appoggio.
EN_2_ Lift the article and insert the two supports
FR_2_ Soulever la baignoire et insérer en-dessous deux chevrons en bois
ES_2_ Levantar la bañera y ponerla en los soportes de apoyo.
DE_2_ Die Badewanne heben und auf zwei Unterstützungen legen.
RU_2_ Приподнимите ванну и подставьте две опоры.
IT_1_ A= Ingombro esterno. B= Base d’appoggio. C= Dimensioni pozzetto
EN_1_ A = External dimensions B= Support base C= Dimension of drainage
FR_1_ A= Dimensions extérieures. B= Base d’appui. C= Dimensions du trou
ES_1_ A= Espacio externo necesario. B= Base de apoyo. C= Medidas taladro a suelo
DE_1_ A= Externer Platzbedarf. B= Auageäche. C= Bodenaussparung für Siphon.
RU_1_ А=Внешние размеры. В=Размеры опорной базы. С=Размер приямка
CBA
3
72
M6 200
84
78
Ø 40
G1"1/2
G1"1/2
+
44
50/40 Ø
min 300
180mm
Art. REFLEX
manuale d’installazione - installation manual - manuel d’installation - installationsanleitung - manual de instalación - руководство по установке
IT_ millimetri EN_ millimeters FR_ millimètres ES_ milimetros DE_ millimeter RU_ миллиметры
IT_3_ Dettaglio piletta e sifone.** Per una corretta installazione, prevedere l’uscita dello scarico in relazione alle dimensioni degli articoli in dotazione.
EN_3_ Detail of drain and siphon. **For a correct installation, foresee the drain in relation to the size of the items supplied.
FR_3_ Détail de la bonde et du siphon ** Pour une installation correcte, prévoir la sortie de l’évacuation en fonction des dimensions des éléments fournis.
ES_3_ Detalle de la válvula de desagüe y sifón.** Para instalar correctamente la bañera preparar la salida del desagüe según las medidas de los artículos suministrados.
DE_3_ Detail Ablaufgarnitur und Siphon.** Für die korrekte Installation soll der Ausgang des Ablaufs gemäß der vorhandenen Artikel vorbereitet werden.
RU_3_ Технические схемы донного клапана и сифона. ** Для правильной установки предусмотрите вывод слива, подходящий по размеру к вышеуказанным артикулам.
* *
IT_ Scarico EN_ Drain FR_ Évacuation ES_ Desagüe DE_ Ablauf RU_ Вывод слива
**
4
12
1 2
Art. REFLEX
manuale d’installazione - installation manual - manuel d’installation - installationsanleitung - manual de instalación - руководство по установке
IT_4_ Avvitare la piletta (1). Collegare il tubo essibile al sifone(2), inne inserire l’altra estremità nello scarico predisposto .
EN_4_ Fix the drain (1) Connect the exible hose to the siphon (2) lastly insert the other extreme of the exible hole in the prepared drain
FR_4_ Visser la bonde (1). Raccordez le tuyau exible au siphon (2), puis insérez l’autre extrémité dans la sortie de l’évacuation.
ES_4_ Enroscar la válvula de desagüe (1). Conectar el tubo exible al sifón (2), luego insertar el otro extremo en el desagüe preparado.
DE_4_ Die Ablaufgarnitur einschrauben (1). Verbinden Sie dann den exiblen Schlauch mit dem Siphon (2) und die andere Spitze mit dem vorbereiteten Ablauf.
RU_4_ Вкрутите донный клапан (1). Подсоедините гибкий шланг к сифону (2), другой конец гибкого шланга присоедините к подготовленному выводу слива.
IT_ Orientare il sifone in base alllo spazio disponibile sottostante.
EN_ Position the siphon according to the available space below
FR_ Orientez le siphon en fonction de l’espace disponible en-dessous.
ES_ Orientar el sifón según el espacio disponible abajo.
DE_ Orientieren Sie den Siphon gemäß des verfügbaren untenstehenden Raums.
RU_ Отрегулируйте расположение сифона в соответствии с подготовленным приямком.
*
5
Art. REFLEX
manuale d’installazione - installation manual - manuel d’installation - installationsanleitung - manual de instalación - руководство по установке

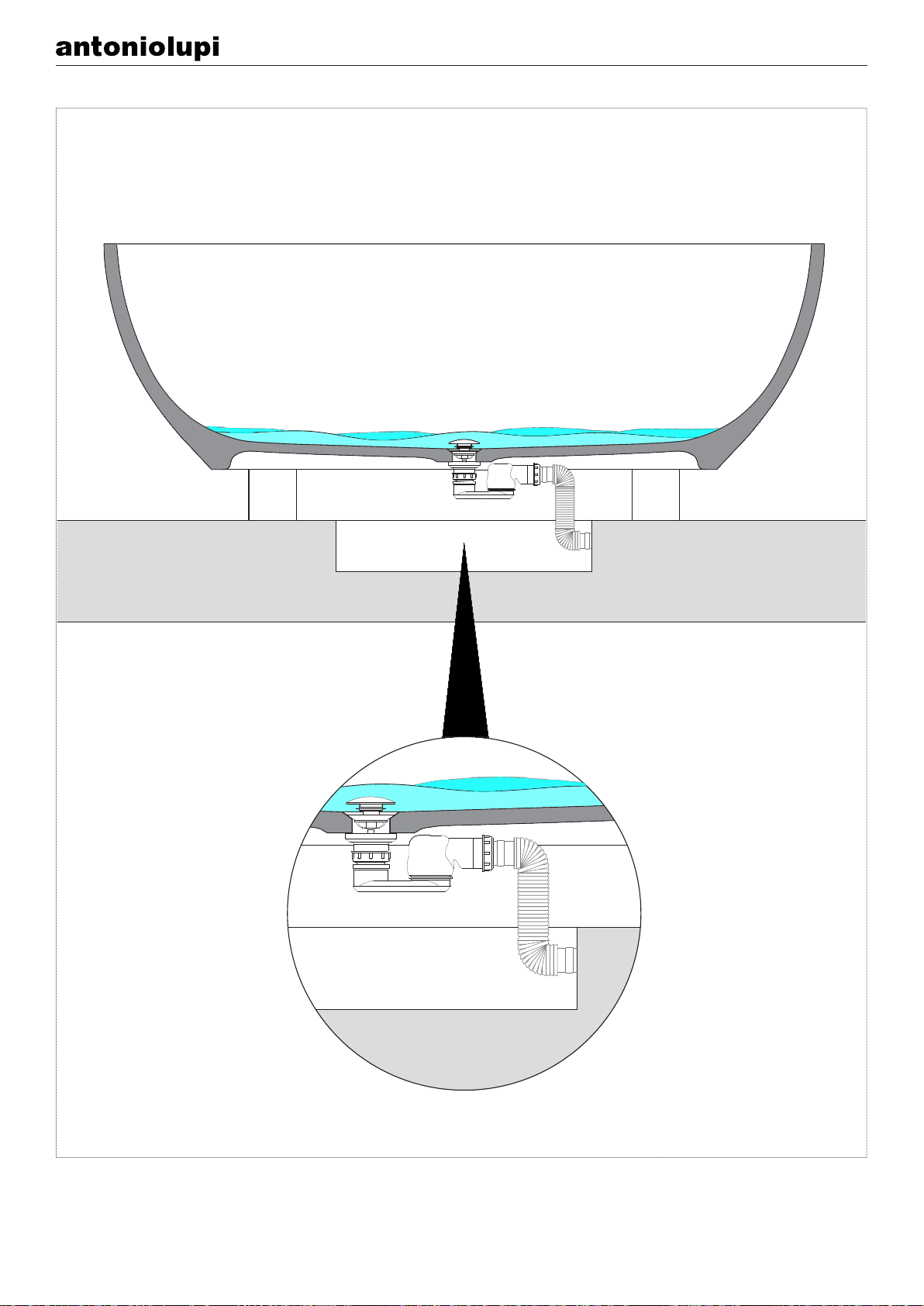

IT_5_ Riempire la vasca per vericare la tenuta dell’impianto realizzato.
EN_5_ Fill the bathtub to make sure the plumbing holds
FR_5_ Remplir la baignoire pour vérier l’étanchéité des raccordements.
ES_5_ Llenar la bañera para comprobar la estanqueidad del sistema realizado.
DE_5_ Die Wanne ausfüllen, um die Dichtigkeit der Anlage zu prüfen.
RU_5_ Наполните ванну, чтобы проверить герметичность соединения системы.
6
2
2
1
1
*
*
(pag. 7)
(pag. 7)
Art. REFLEX
manuale d’installazione - installation manual - manuel d’installation - installationsanleitung - manual de instalación - руководство по установке
IT_7_ Siliconare la base d’appoggio della vasca.
EN_7_ Silicone the base of the bathtub
FR_7_ Faire un joint de silicone autour de la baignoire.
ES_7_ Encolar con silicona la base de apoyo de la bañera.
DE_7_ Die Auageäche der Wanne mit Silikon kleben.
RU_7_ Просиликоньте основание ванны.
IT_6_ Sollevare l’articolo e togliere i due sostegni d’appoggio.
EN_6_ Lift the article and remove the two supports.
FR_6_ Soulevez la baignoire et retirez les deux chevrons en bois.
ES_6_ Levantar la bañera y quitar los dos soportes de apoyo.
DE_6_ Die Wanne heben und die zwei Unterstützungen entfernen
RU_6_ Приподнимите ванну и уберите две опоры.
7
Art. REFLEX
manuale d’installazione - installation manual - manuel d’installation - installationsanleitung - manual de instalación - руководство по установке
* IT_I due sostegni d’ appoggio non sono presenti in dotazione, consigliamo fortemente di utilizzare materiali atti a sorreggere il peso
della vasca corrispondente a 121 kg, quindi non ettenti, incurvanti o inarcanti alla compressione.
* EN_The two supports are not provided, we strongly recommend to use material suitable to support the weight of the bathtub corre-
sponding to 121 kg, which will therefore not bend, curve or arch under compression.
* FR_Les deux chevrons en bois ne sont pas inclus dans la fourniture. Nous recommandons vivement l’utilisation de matériaux adaptés
pour supporter le poids de la baignoire correspondant à 121 kg, donc pas de exion, de courbure ou de voûte sous compression.
* ES_Los dos soportes de apoyo no se suministran con la bañera. Recomendamos utilizar materiales que puedan soportar el peso de la
bañera que corresponde a 121 kg, es decir que no se tuercen o deforman bajo compresión.
* DE_Die zwei Unterstützungen sind nicht vorhanden. Wir empfehlen, Unterstützungen zu verwenden, die das Gewicht der Badewanne
(121 kg) tragen können – also die sich nicht biegen bzw. verkrümmen bei Kompression.
* RU_Две опоры не входят в комплект. Мы настоятельно рекомендуем использовать материалы, способные выдержать вес
ванны, который составляет 121 кг (не сгибаются, не изгибаются и не выгибаются под весом).
IMPORTANTE
Per la pulizia consultare la scheda tecnica scaricabile dal nostro sito www.antoniolupi.it
IMPORTANT
For cleaning consult the technical data sheet downloadable from our website www.antoniolupi.it
IMPORTANT
Pour le nettoyage, veuillez vous référer à la che technique téléchargeable sur notre site www.antoniolupi.it
IMPORTANTE
Para la limpieza consultar la cha técnica descargable de nuestro sitio web www.antoniolupi.it
WICHTIG
Für die Reinigung schauen Sie bitte das technische Datenblatt auf unserer Webseite herunterladbar www.antoniolupi.it
ВНИМАНИЕ!
Информацию по уходу за изделием вы найдете в технической схеме, которая доступна на нашем сайте www.antoniolupi.it
