Alphacool Eisbaer Pro Series Manual de usuario

ACCESSORIES ZUBEHÖR ACCESSOIRES

ALPHACOOL EISBAER PRO

Lisez les instructions de sécurité avant de commencer l‘installation.

DE Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.

EN Read the safety instructions before starting the installation.

1x Set

115x/1200/1700/2066/2011

Bracket/Halterung

1x Set

3647 Narrow

Bracket/Halterung

1x Set

TR4/SP3/sTRX4

Bracket/Halterung

1x Set

AMD AM4/AM5

Bracket/Halterung

2066/2011

Bolt/Bolzen

1x Set

3647 Square

Bracket/Halterung

TR4/SP3/sTRX4

Bolt/Bolzen

AM4/AM5

Screws/Schrauben/Vis

Pressure spring/Druckfeder/

Ressorts

3647

Screws/Schrauben/Vis

0,5mm Washer/Unterlegscheibe/

Rondelle

2mm Washer/Unterlegscheibe/

Rondelle

M4 Knurled nuts/Rändelmuttern/

Ècrous moletès

M3x30mm

Per Fan/Pro Lüfter/Par Fan

M3x5mm

Per Fan/Pro Lüfter/Par Fan

16x

M3x6mm

1x Set

4189

Bracket/Halterung

6,5mm Spacers/Abstandshalter/

L’entretoise

4189 Knurled nuts/

Rändelmuttern/Ècrous moletès

Thermal paste/Wärmeleitpaste/

Composé thermique

Allen key/Innensechskant/

Clé Allen

Tool/Outil

LGA 115x/1200/1700

Screws/Schrauben/Vis

Backplate/Plaque arrière

EN DE FR

COMPATIBILITY KOMPATIBILITÄT COMPATIBILITÉ1.

SIZE IN MM MAßE IN MM MENSURE EN MM2.

INTEL AMD

LGA 115x, 1200, 1700, 2011-3, 2066, 3647-0 Narrow / Square, 4189 AM4, AM5, TR4, sTRX4, sWRX8, SP3

Max. Connections Diameter: 18mm

Max. Durchmesser Anschlüsse: 18mm

Max. Diamètres des raccords: 18mm

Model range / Modellreihe /

Gamme de modèles: DC-LT 2

Voltage / Spannung / Voltage 12V DC

RPM (+/- 10%) 2800 RPM

Electricity / Strom / èlectricitè 0,3A

Performance / Leistung /

Performance 4W

L / H 75l/h

Delivery head / Förderhöhe /

Hauteur de refoulement 0,95m

EN DE FR

The specication of the pump was tested with

demineralised water. Die Spezikationen der Pumpe wurden mit

demineralisiertem Wasser getestet. La spécicité de la pompe a été testée avec

de l'eau déminéralisée.

OUT

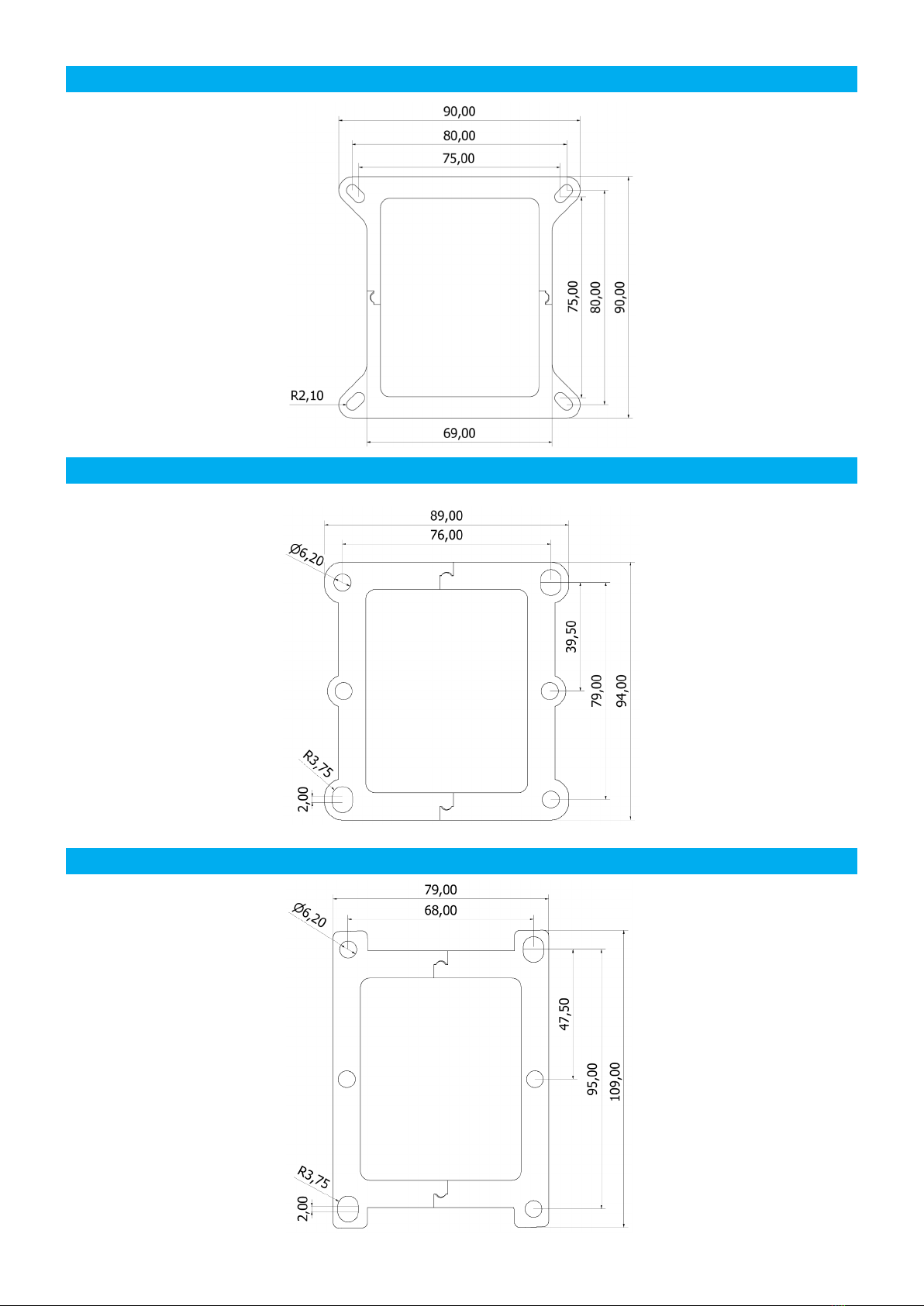

INTEL LGA 115X/1200/1700/2011/2011-3/2066

INTEL LGA 3647 SQUARE

INTEL LGA 3647 NARROW

AMD TR4/sTRX4/sWRX8/SP3

AMD AM4/AM5

INTEL 4189

FILLPORT FILLPORT PORT DE REMPLISSAGE

EN DE FR

The llport can be used to rell the Eisbaer

Pro if necessary. Der Fillport kann bei Bedarf zum Nachfüllen

der Eisbaer Pro verwendet werden. L'orice de remplissage peut être utilisé pour

remplir l'Eisbaer Pro si nécessaire.

CPU COOLER PREPARATION VORBEREITUNG CPU KÜHLER CPU RADIATEUR PRÈPARATION3.

EN DE FR

Remove the protective lm from the radiator

bottom. Entfernen Sie die Schutzfolie von dem

Kühlerboden. Retirez le lm de protection du fond du

radiateur.

CPU PREPARATION VORBEREITUNG CPU CPU PRÈPARATION5.

EN DE FR

After you have disassembled your old cooler,

rst clean the Hardware:

1. Remove residues of the thermal paste from

the CPU.

2. Use a cloth or cotton swabs to help. With

isopropanol alcohol, you can also remove

dried heat-conducting paste.

3. Apply a pea-sized blob of thermal paste to

the CPU.

4. Spread the paste with the aid of a plastic

strip or similar to form an even, thin layer

(<0,5mm layer thickness).

Nachdem Sie Ihren alten Kühler demontiert

haben, reinigen Sie zunächst die Hardware:

1. Entfernen Sie die Reste der

Wärmeleitpaste von der CPU.

2. Verwenden Sie ein Tuch oder

Wattestäbchen als Hilfe. Mit

Isopropanolalkohol können Sie auch

getrocknete Wärmeleitpaste entfernen.

3. Tragen Sie einen erbsengroßen Klecks

Wärmeleitpaste auf die CPU auf.

4. Verteilen Sie die Paste mit Hilfe eines

Plastikstreifens oder etwas ähnlichem zu

einer gleichmäßigen, dünnen Schicht

(<0,5mm Schichtdicke).

Une fois que vous avez démonté votre

ancienne refroidisseur, nettoyez d’abord le

matériel:

1. Enlever toute pâte conductrice de chaleur

résiduelle de l’untité CPU.

2. Utilisez un chion ou des cotons-tiges pour

vous aider. Avec l’alcool isopropanol, vous

pouvez également retirer la pâte

thermoconductrice séchée.

3. Appliquez une goutte de pâte thermique de

la taille d´un petit pois sur l’unité CPU.

4. Ètendre la pâte à l’aide d’une bande de

plastique ou similaire pour former une couche

mince et règulière (<0,5mm d’èpaisseur).

1. / 2. 3. 4.

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE6.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

INTEL LGA 2011/2011-3/2066

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted identically. Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

EN DE FR

2011/2066 Screw the bolt into the base, place

the cooler with the bracket on the base and x

it with pressure springs and nuts.

2011/2066 Bolzen in den Sockel eindrehen.

Den Kühler mit der Halterung auf den

Sockel setzen und mit den Druckfedern und

Muttern xieren.

Vissez les boulons 2011/2066 dans le socle,

placez le refroidisseur avec le support sur le

socle et xez-le avec des ressorts de pression

et des écrous.

4x 2066/2011 Bolzen/Bolt

4x M4 Knurled nuts/

Rändelmuttern/Ècrous moletès

Do not use tools, only tighten up hand-tight!

Kein Werkzeug benutzen, nur handfest

anziehen!

Ne pas utiliser d’outils, ne serrez que la main!

4x Pressure spring/Druckfeder/

Ressorts

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE7.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

INTEL LGA 3647 NARROW/SQUARE

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted identically. Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

EN DE FR

Place the cooler with the holder on the

Socket.

Fix it with the 3647 screws. First screw in the

screws in the outer corners, then the side

screws.

Den Kühler mit der Halterung auf den

Sockel setzen. Mit den 3647 Schrauben

xieren. Drehen Sie zunächst die Schrauben

in den äußeren Ecken ein, anschließend die

seitlichen Schrauben.

Placez le refroidisseur avec le support sur la

. Fixez-le avec les vis 3647. Serrez d’abord

les vis dans les coins extérieurs, puis les vis

latèrales.

4x 3647 Screws/Schrauben/Vis

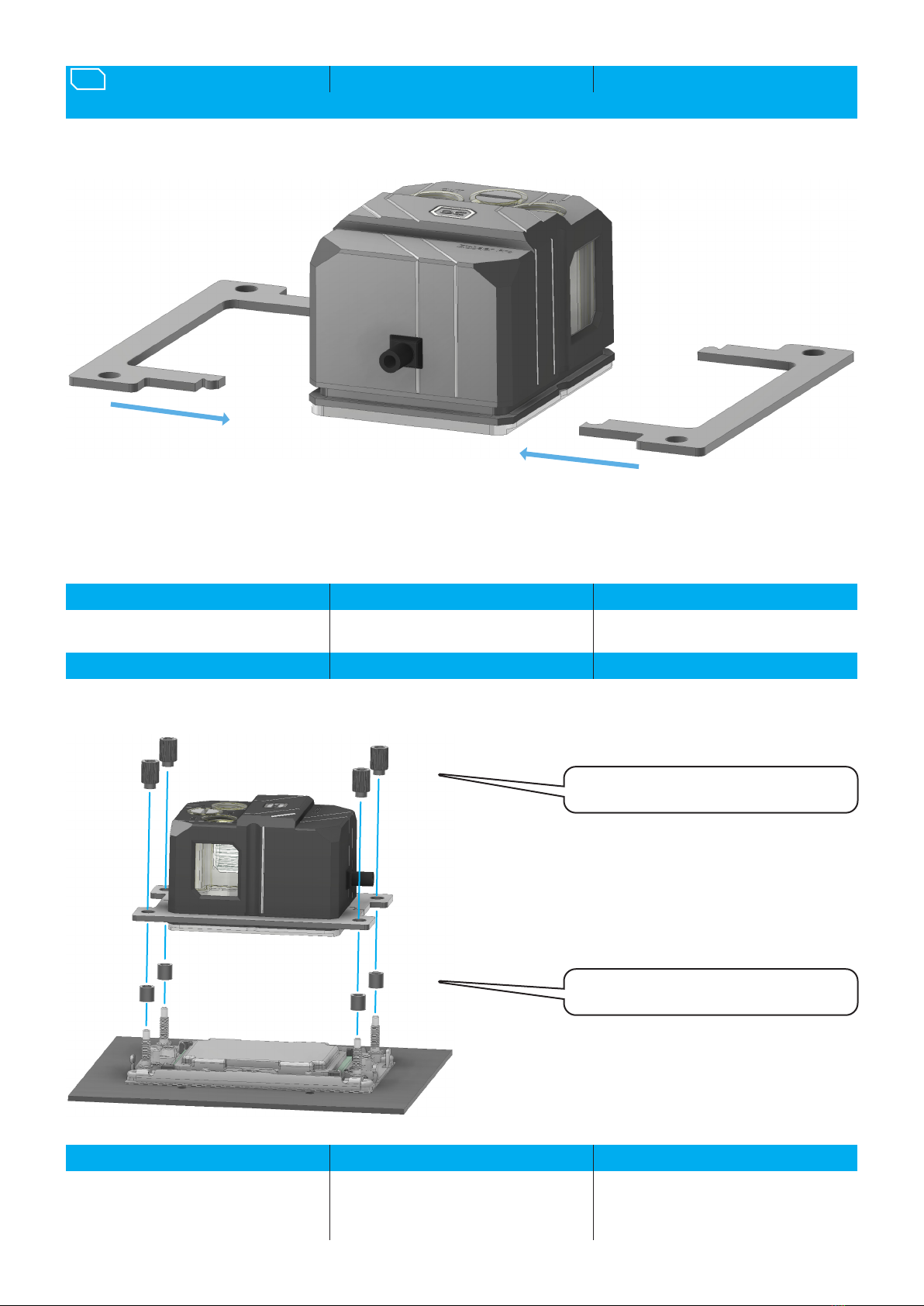

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE8.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

AMD TR4/sTRX4/sWRX8/SP3

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted identically. Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

EN DE FR

The TR4/sTRX4/sWRX8/SP3 Screw the bolt

into the socket, place the cooler with the

bracket on the socket and x it with pressure

springs and nuts.

Die TR4/sTRX4/sWRX8/SP3 Bolzen in den

Sockel eindrehen. Den Kühler mit der

Halterung auf den Sockel setzen und mit

den Druckfedern und Muttern xieren.

Vissez les boulons TR4/sTRX4/sWRX8/SP3

dans le socle. Placez le refroidisseur avec le

support sur le socle et xez-le avec les

ressorts de compression et les écrous.

4x TR4/sTRX4/sWRX8/

SP3 Bolzen/Bolt

4x M4 Knurled nuts/

Rändelmuttern/Ècrous moletès

Do not use tools, only tighten up hand-tight!

Kein Werkzeug benutzen, nur handfest

anziehen!

Ne pas utiliser d’outils, ne serrez que la main!

4x Pressure spring/Druckfeder/

Ressorts

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE9.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

AMD AM4/AM5

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted identically. Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

EN DE FR

The AM4/AM5 screws are put through the

springs, washers and holders. Then

everything is mounted on the socket.

Die AM4/AM5 Schrauben werden durch die

Druckfedern, Unterlegscheiben und den

Halter gesteckt. Anschließend wird alles auf

den Sockel montiert.

Les vis AM4/AM5 sont passées á travers les

ressorts, les rondelles et les supports. Le tout

est ensuite monté sur le socle.

4x 0,5mm Washer/

Unterlegscheibe/Rondelle

4x Pressure spring/Druckfeder/

Ressorts

4x 2mm Washer/

Unterlegscheibe/Rondelle

4x AM4/AM5 Screws/

Schrauben/Vis

Do not use tools, only tighten up hand-tight!

Kein Werkzeug benutzen, nur handfest

anziehen!

Ne pas utiliser d’outils, ne serrez que la main!

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE10.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

INTEL LGA 4189

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted identically. Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

EN DE FR

Place the spacers on the threaded bolts.

Place the cooler with the holder on the base.

Screw the knurled nuts crosswise onto the

threaded bolts in the outer corners.

Platzieren Sie die Abstandshalter auf die

Gewindebolzen. Setzen Sie den Kühler mit

der Halterung auf den Sockel. Drehen Sie

die Rändelmuttern kreuzweise auf die

Gewindebolzen in den äußeren Ecken ein.

Placez les entretoises sur les boulons letés.

Placez le refroidisseur avec le support sur le

socle. Vissez les écrous moletés en croix sur

les boulons letés dans les coins extérieurs.

4x 6,5mm Spachers/

Abstandshalter/l‘entretoise

4x 4189 Knurled nuts/

Rändelmuttern/Ècrous moletès

Este manual sirve para los siguientes modelos

Otros manuales de Hardware de computadora de Alphacool

Alphacool

Alphacool GPX-A 480-M02 Manual de usuario

Alphacool

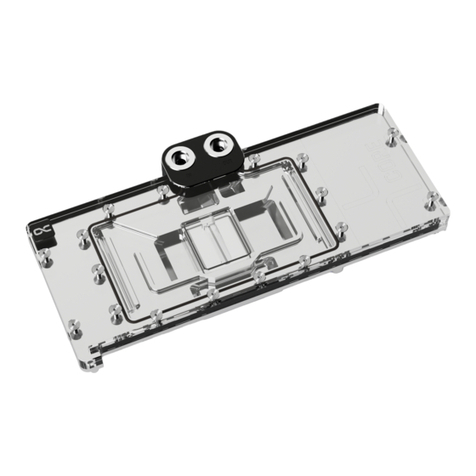

Alphacool Core RX 7900XTX Reference Manual de usuario

Alphacool

Alphacool GPX-A 380-M02 Manual de usuario

Alphacool

Alphacool NexXxoS GPX-N 1080-M21 Manual de usuario

Alphacool

Alphacool Core Wind Manual de usuario

Alphacool

Alphacool CORA HF Series Manual de usuario

Alphacool

Alphacool GPX-N 2070 PRO M05 Manual de usuario

Alphacool

Alphacool EISBLOCK GPX-N 2080 Ti Manual de usuario

Alphacool

Alphacool NexXxoS GPX-A 270-M02 Manual de usuario

Alphacool

Alphacool NexXxoS GPX-N 770-M07 Manual de usuario

Alphacool

Alphacool Eisbecher DDC 250 mm Manual de usuario

Alphacool

Alphacool NexXxoS GPX-Quadro M01 Manual de usuario

Alphacool

Alphacool EISBLOCK AURORA ACRYL GPX-A RADEON RX 6700 XT REFERENCE INCL.... Manual de usuario

Alphacool

Alphacool GPX-N 960-M11 Manual de usuario

Alphacool

Alphacool EISBAER PRO Manual de usuario

Alphacool

Alphacool Core DDR5-Ram Modul Manual de usuario

Alphacool

Alphacool NexXxoS GPX-N 1080Pro-M07 Manual de usuario

Alphacool

Alphacool GPX-N 980 M02 Manual de usuario

Alphacool

Alphacool ES Distro Plate Parallel C5 Manual de usuario

Alphacool

Alphacool EISWOLF Manual de usuario

Alphacool

Alphacool Eisblock Aurora Geforce RTX 4090 Aorus Master... Manual de usuario

Alphacool

Alphacool GPX-A 580 M06 Manual de usuario

Alphacool

Alphacool Eisblock XPX PRO Manual de usuario

Alphacool

Alphacool Apex Backplate XPX/Eisbaer Manual de usuario

Manuales populares de Hardware de computadora de otras marcas

EMC2

EMC2 VNX Series Manual del propietario

Panasonic

Panasonic DV0PM20105 Manual de usuario

Mitsubishi Electric

Mitsubishi Electric Q81BD-J61BT11 Manual de usuario

Gigabyte

Gigabyte B660M DS3H AX DDR4 Manual de usuario

Raidon

Raidon iT2300 Manual de usuario

National Instruments

National Instruments PXI-8186 Manual de usuario

Hauppauge

Hauppauge WinTV-HVR-2250 Manual de usuario

Kontron

Kontron CP6002 Manual de usuario

Manhattan

Manhattan 702843 Manual de usuario

Aphex

Aphex 230 Manual de usuario

AMD

AMD Phenom II Manual operacional

Intel

Intel NUC 12 Pro Manual de usuario

dbx

dbx Zone Pro 1260 Manual de usuario

Galaxy

Galaxy GHDX2-2430S-24F4D Manual de usuario

Intel

Intel AXXRMFBU4 Manual de usuario

Kontron

Kontron DIMM-PC/MD Manual de usuario

ST X-NUCLEO-SAFEA1B Instrucciones de funcionamiento

STEINWAY LYNGDORF

STEINWAY LYNGDORF SP-1 Manual de usuario
