ALPA Exacto BB002 Instrucciones de uso

Lingua originale: inglese REV. 2 - 11/20

Exacto

metrology

ALPA_MICROMETER_EXACTO

ZERO SETTING PROCEDURE FOR EXTERNAL MICROMETER

Clean the measuring faces

thoroughly. Use ratchet to ush or

bridge the measuring faces with

each other (or with the faces of

setting gauge for above 25mm) &

lock the spindle by locking unit &

read the value.

Locking unit Ratchet

ZERO SETTING PROCEDURE FOR EXTERNAL MICROMETER

If The zero setting error is about

or less than ±0.01 mm:

• Insert the spanner key into

the hole on the sleeve on the

opposite side of the index line,

and rotate the sleeve to align the

index line with the thimble zero

line

Spanner

Thimble zero line

Sleeve index line

ALPA_MICROMETER_EXACTO

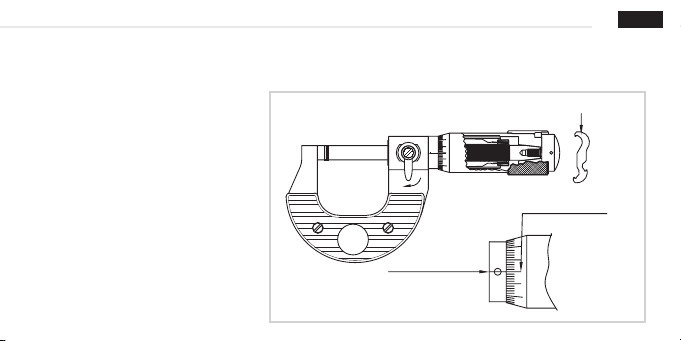

ZERO SETTING PROCEDURE FOR EXTERNAL MICROMETER

If The zero setting error is more

than ±0.01 mm:

• Loosen the ratchet cap, using

the Spanner

• Press the thimble outward so

that it can freely move, then align

the thimble zero line with the

sleeve index line

• Lock the ratchet cap, using the

Spanner at the original position to

secure

Ratchet Cap

000

(A) (B) (C)

ZERO SETTING PROCEDURE FOR EXTERNAL MICROMETER

If Zero not set properly like g.(B) then repeat the procedure.

Sleeve index line

Thimble zero line

ALPA_MICROMETER_EXACTO

PROCEDURA DI AZZERAMENTO PER MICROMETRI PER ESTERNI

Pulire bene le superci di

contatto. Utilizzare la frizione per

portare l’asta di misura a contatto

con l’incudine (oppure a contatto

con il blocchetto di riscontro al

di sopra dei 25mm), bloccare

l’asta di misura con la Leva di

bloccaggio e leggere il valore.

Leva di bloccaggio Frizione

PROCEDURA DI AZZERAMENTO PER MICROMETRI PER ESTERNI

Se l’errore di azzeramento è

minore o uguale ±0.01mm:

• Inserire la chiave di

regolazione nel lato opposto

rispetto alla linea di riscontro

della bussola per allinearla con la

linea di azzeramento del tamburo

Chiave di regolazione

Linea di azzeramento del tamburo

Linea di riscontro

della bussola

ALPA_MICROMETER_EXACTO

PROCEDURA DI AZZERAMENTO PER MICROMETRI PER ESTERNI

Se l’errore di azzeramento è

maggiore o uguale ±0.01mm:

• Rimuovere il tappo della

frizione utilizzando l’apposita

chiave

• Spingere il tamburo verso

l’esterno in modo tale che si

possa muovere facilmente, quindi

allineare la linea di azzeramento

del tamburo con la linea di

riscontro della bussola

• Chiudere il tappo della frizione

utilizzando l’apposita chiave

Tappo della frizione

000

(A) (B) (C)

PROCEDURA DI AZZERAMENTO PER MICROMETRI PER ESTERNI

Se il risultato dell’azzeramento non è conforme alla gura B, ripetere la procedura.

Linea di riscontro della bussola

Linea di azzeramento del tamburo

ALPA_MICROMETER_EXACTO

ANLEITUNG ZUR NULLSTELLUNG BEI MESSSCHRAUBEN FÜR AUSSENMASSE

Die Kontaktächen gründlich

reinigen. Die Kupplung

verwenden, um den Messstab

an den Amboss (oder an das

Endmaß oberhalb der 25 mm)

anzunähern. Den Messstab mit

dem Klemmhebel feststellen und

den Messwert ablesen.

Klemmhebel Kupplung
