32.5 VE BASIC CARE CLASSIC
Betriebsanleitung
INFORMATION I MANUALS I SERVICE
441220_a I 09/2014
GB
F
I
SLO
DK
N
PL
SK
LV
D
NL
E
H
HR
S
FIN
CZ
EST
RO
LT
RUS
UA
P
BG
GR
TR
SRB
MK
2
D: Betriebsanleitung................................. 8
GB: Operating instructions........................ 13
NL: Gebruikshandleiding.......................... 18
F : Manuel d'utilisation ............................ 23
E: Instrucciones de uso.......................... 28
PT: Instruções de uso .............................. 33
I: Istruzioni per l'uso.............................. 38
SLO: Navodila za uporabo.......................... 43
HR: Upute za uporabu.............................. 48
65%ɍɩɭɬɫɬɜɨɡɚɪɚɞ................................ 53
3/ ,QVWUXNFMDREVáXJL............................... 58
CZ: Návod k provozu................................ 63
SK: Návod na obsluhu.............................. 68
H: Használati utasítás ............................ 73
DK: Betjeningsvejledning.......................... 78
SV: Instruktionsbok .................................. 82
N: Bruksanvisning .................................. 87
FI: Käyttöohje.......................................... 92
EST: Kasutusjuhend................................... 97
/9 (NVSOXDWƗFLMDVURNDVJUƗPDWD........... 102
LT: Eksploatacijos instrukcija................. 107
586Ɋɭɤɨɜɨɞɫɬɜɨɩɨɷɤɫɩɥɭɚɬɚɰɢɢ....... 112
8.5Ⱦɨɜɿɞɧɢɤɡɟɤɫɩɥɭɚɬɚɰɿʀ ................. 117
%* ɂɧɫɬɪɭɤɰɢɹɡɚɭɩɨɬɪɟɛɚ................ 122
52 ,QVWUXFĠLXQLGHXWLOL]DUH..................... 127
*5 ȅįȘȖȓİȢȤȡȒıȘȢ............................... 132
0. ɍɩɚɬɫɬɜɨɡɚɭɩɨɬɪɟɛɚ .................... 137
75 .XOODQÕPNÕODYX]X ............................ 142
ETK: 113242............................................. 147
3
441220_a
4
Original Betriebsanleitung
A
7 8 9
10 11
2x
Ø4x25
1
5
4
3
6
B
min. 200 mm
2
2x
Ø3,5x16
5
441220_a
D
E
F G
I
H
PUSH
LEVEL
1
LEVEL
5
D
C
1
2
2
1
2
1
6
Original Betriebsanleitung
32.5 VE Basic Care Classic
Art. Nr. 113242
1100 x 990 x 500 mm 1 kW
ca. 13 kg 3000 min-1
5 x LPA = 78 dB (A)
K = 1 dB(A)
320 mm LWA = 99 dB (A)
230 V~/ 50 Hz
avhw = 8 m/s2
ISO 20643
K = 1,5 m/s²
min. 10 A ca. 45 l
7
441220_a
D
8
Original Betriebsanleitung
Einleitung
Lesen Sie diese Dokumentation vor der Inbetrieb-
nahme durch. Dies ist Voraussetzung für sicheres
Arbeiten und störungsfreie Handhabung.
Beachten Sie die Sicherheits- und Warnhinweise in
dieser Dokumentation und auf dem Gerät.
Diese Dokumentation ist permanenter Bestandteil
des beschriebenen Produkts und sollte bei Veräu-
ßerung dem Käufer mit übergeben werden.

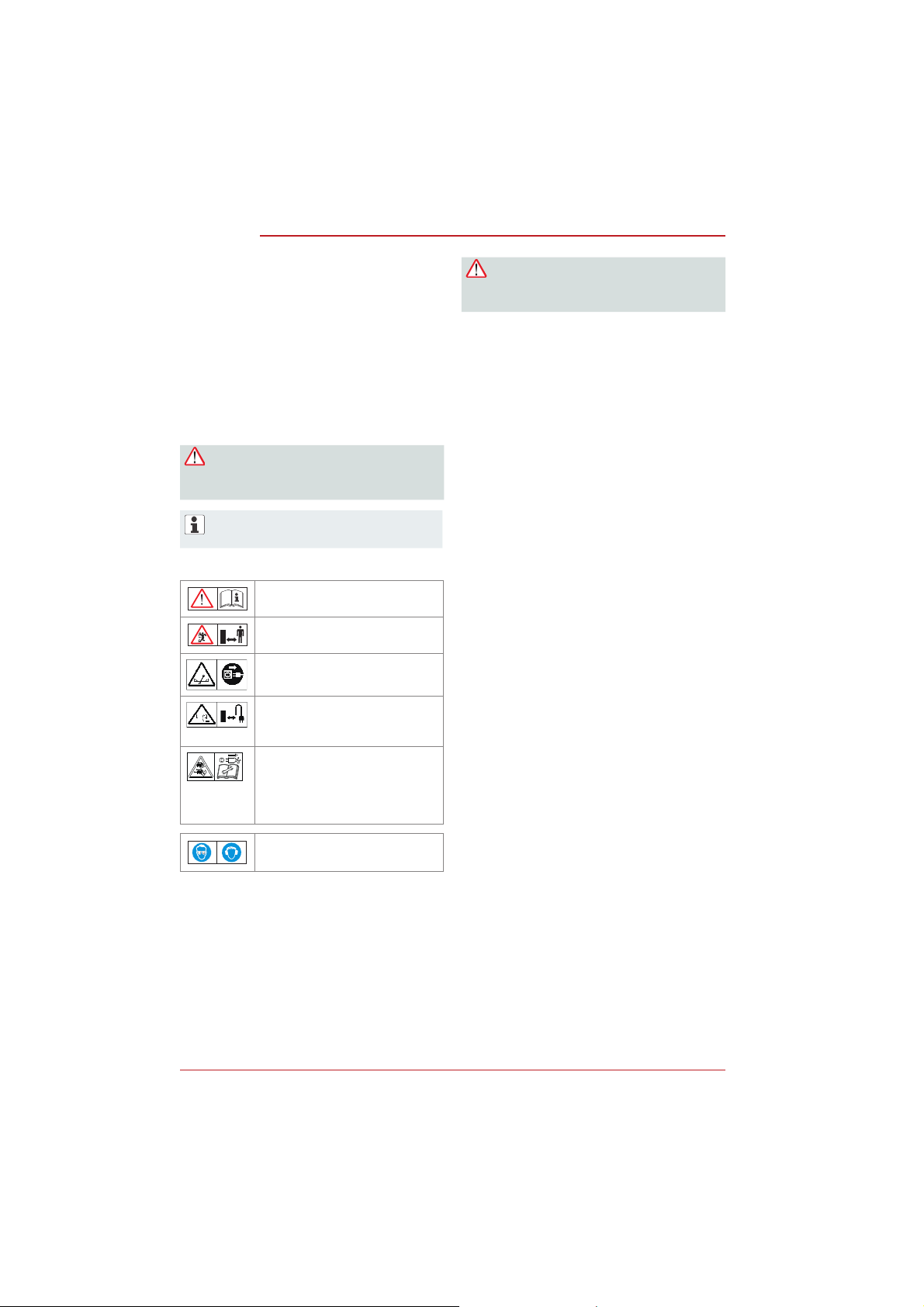

Zeichenerkl rung
Achtung!
Genaues Befolgen dieser Warnhinweise kann Per-
sonen- und / oder Sachschäden vermeiden.
Spezielle Hinweise zur besseren Verständlich-
keit und Handhabung.
Symbole am Ger t
Vor Inbetriebnahme
Gebrauchsanleitung lesen!
Dritte aus dem Gefahrenbereich
fernhalten!
Vor Arbeiten am Schneidwerk
Netzstecker ziehen!
Achtung Gefahr! Anschlusskabel
von den Schneidwerkzeugen
fernhalten.
Achtung Gefahr! Hände und Füße
von den Schneidwerkzeugen
fernhalten. Bei Beschädigung des
Netzkabels sofort Netzstecker
ziehen.
Schutzbrille tragen!
Gehörschutz tragen!
Bestimmungsgem ße Verwendung
Dieses Gerät ist zum Auflockern und Lüften eines
Rasenbodens (Vertikutieren) im privaten Bereich
bestimmt und darf nur auf abgetrocknetem, kurzge-
schnittenem Rasen eingesetzt werden.
Eine andere, darüber hinausgehende Anwendung gilt
als nicht bestimmungsgemäß.
Achtung!
Das Gerät darf nicht im gewerblichen Einsatz betrie-
ben werden.
Sicherheitshinweise
Gerät nur in technisch einwandfreiem Zustand
benutzen
Gerät vor Feuchtigkeit schützen
Sicherheits- und Schutzeinrichtungen nicht außer
Kraft setzen
Schutzbrille und Gehörschutz tragen
Lange Hose und festes Schuhwerk tragen
Hände und Füße vom Schneidwerk fernhalten
Dritte aus dem Gefahrenbereich fernhalten
Fremdkörper im Arbeitsbereich entfernen
Beim Verlassen des Gerätes:
Motor ausschalten
Stillstand des Schneidwerks abwarten
Vom Netz trennen
Gerät nicht unbeaufsichtigt lassen
Kinder oder andere Personen, die die Betriebs-
anleitung nicht kennen, dürfen das Gerät nicht
benutzen
Gerät nicht unter Einfluss von Alkohol, Drogen
oder Medikamenten bedienen
Örtliche Bestimmungen zum Mindestalter der Be-
dienungsperson beachten
Sicherheits- und Schutzeinrichtungen
Motorschutzschalter
Bei Überlastung des Vertikutierers schaltet der Mo-
torschutzschalter den Motor aus. Die Funktion des
Motorschutzschalters darf nicht außer Kraft gesetzt
werden.
Hat der Motorschutzschalter das Gerät ausgeschaltet,
wie folgt handeln:
1. Gerät vom Stromnetz trennen.
2. Ursache für Überlastung beseitigen.
3. Nach einer Abkühlzeit von 2 bis 3 Minuten
Stromanschluss wiederherstellen und das Gerät in
Betrieb nehmen.
9
441220_a
D
Sicherheits-Schaltbügel
Das Gerät ist mit einem Sicherheits-Schaltbügel aus-
gestattet, der beim Loslassen das Gerät stoppt.
Gefahr!
Die Funktion des Sicherheitsschaltbügels nicht außer
Kraft setzen.
Heckklappe
Das Gerät ist mit einer Heckklappe ausgestattet.
Optische Sicherheitsanzeige (Bild C), (Bild H)
Die optische Sicherheitsanzeige zeigt die Fixierung der
Messerwelle an.
Der grüne Stift ist ca. 5 mm sichtbar (1):
die Messerwelle ist richtig fixiert.
Der grüne Stift ist nicht mehr sichtbar, ein roter
Rand ist sichtbar (2):
die Fixierung der Messerwelle hat sich gelockert.
Die Fixierung der Messerwelle muss kontrolliert
und verschraubt werden (Bild H-1, 3)
Montage
Gerät laut Bildteil (Bilder A, B) montieren.
Achtung!
Das Gerät darf erst nach vollständiger Montage be-
trieben werden.
Inbetriebnahme
Achtung!
Vor Inbetriebnahme immer eine Sichtkontrolle
durchführen. Mit losem, beschädigten oder abge-
nutzten Schneidwerk und/oder Befestigungsteilen
darf das Gerät nicht benutzt werden.
Landesspezifische Bestimmungen für die Betriebs-
zeiten beachten
Sicherheit Anschlussleitung
Nur Gummikabel der Qualität H05RN-F nach DIN/
VDE 0282 mit einem Leitungsquerschnitt von 3
Phasen je 1,5 mm² verwenden.
Die Typbezeichnung muss auf der Anschlusslei-
tung vermerkt sein. Stecker und Kupplungsdose
müssen aus Gummi oder Gummi überzogen sein
und DIN/VDE 0620 entsprechen.
Nur eine Anschlussleitung mit ausreichender Län-
ge benutzen.
Anschlussleitung, Stecker und Kupplungsdose
müssen spritzwassergeschützt sein.
Reparaturen an der Anschlussleitung, am Stecker
und an der Kupplungsdose dürfen nur durch
autorisierte Fachbetriebe durchgeführt werden.
Eine defekte Anschlussleitung (z. B. mit Rissen,
Schnitt-, Quetsch- oder Knickstellen in der Isolati-
on) darf nicht verwendet werden.
Steckverbindungen vor Nässe schützen.
Gefahr!
Anschlussleitung nicht beschädigen oder durchtren-
nen.
Im Schadensfall Anschlussleitung sofort vom
Stromnetz trennen.
Elektrische Voraussetzungen
230 V/50 Hz Wechselstrom
Mindestquerschnitt
Anschlussleitung = 1,5 mm²
Mindestabsicherung Netzanschluss = 10 A
Fehlerstromschutzschalter (FI)
Maximaler Auslösestrom = 30 mA.
Netzverbindung herstellen (Bild E)
1. Kupplungsteil des Netzkabels auf den Stecker des
Sicherheits-Tastschalters stecken.
2. Mit dem Netzkabel eine Schlaufe bilden und in die
Kabelzugentlastung einhängen. Die Schlaufe so
lang lassen, dass die Kabelzugentlastung von einer
Seite zur anderen gleiten kann.
Gefahr!
Das Gerät nie an Netzsteckdosen ohne Fehlerstrom-
schutzschalter betreiben.
10
Original Betriebsanleitung
Arbeitstiefe einstellen (Bild D)
Achtung!
Die Arbeitstiefe nur bei abgeschaltenem Motor und
stillstehender Messerwelle einstellen.
Die Arbeitstiefe der Messerwelle an der Wählscheibe
einstellen.
1. Vertikutierer am Holm nach hinten kippen.
2. Drehschalter nach unten drücken und auf Stufe
„2“ drehen.
Positionen auf der W hlscheibe:
1 - 5 = Einstellung der Arbeitstiefe (Bild D)
Bei neuen Messern die Wählscheibe max. auf
Position 2 stellen!
Die richtige Arbeitstiefe richtet sich nach:
dem Rasenzustand
der Messerabnutzung
Bei zu tief eingestellter Arbeitstiefe:
bleibt der Vertikutierer stehen
zieht der Motor nicht durch
In diesem Fall Wählscheibe auf geringere Arbeitstiefe
zurückdrehen.
Vor dem Vertikutieren den Rasen immer mä-
hen.
Motor starten (Bild F, G)
1. Taster des Sicherheits-Tastschalters drücken und
gedrückt halten.
2. Sicherheitsbügel gegen den Holm ziehen. Der
Motor startet.
Der Sicherheitsbügel rastet nicht ein. Er muss
während der ganzen Zeit gehalten werden.
3. Taster des Sicherheits-Tastschalters loslassen.
Motor ausschalten
1. Sicherheitsbügel loslassen. Dieser geht automa-
tisch in die Nullstellung. Der Motor ist ausgeschal-
tet.
Gefahr durch Schnittverletzungen!
Messerwelle läuft nach! Nach Abschalten nicht
sofort unter das Gerät fassen.
Fangbox ein-/aush ngen
1. Vor dem Ein-/Aushängen der Fangbox den Motor
ausschalten.
2. Stillstand der Messerwelle abwarten.
Allgemeine Hinweise zum Betrieb
Zum Starten des Gerätes muss das Schneidwerk
vollständig freigängig sein
Anschlussleitung aus dem Arbeitsbereich fern-
halten
Hände und Füße nicht in die Nähe rotierender Teile
bringen
Das Gerät nur am Führungsholm steuern. Dadurch
ist der Sicherheitsabstand vorgegeben
Besondere Aufmerksamkeit beim Umkehren mit
dem Vertikutierer oder beim Heranziehen des
Geräts
An Abhängen auf sicheren Stand achten
Immer quer zum Hang vertikutieren
Nie an steilen Abhängen vertikutieren
Vertikutierer nur im Schritt-Tempo führen
Gerät nie mit laufendem Motor kippen oder trans-
portieren
Vom Fachmann prüfen lassen:
nach Auffahren auf ein Hindernis
bei sofortigem Stillstand des Motors
bei verbogenem Messer
bei verbogener Messerwelle
bei defektem Keilriemen
Otros manuales para 32.5 VE Basic Care Classic
1
Tabla de contenidos
Idiomas:
Otros manuales de Cortacésped de AL-KO
AL-KO
AL-KO Comfort 34 Li Manual de usuario
AL-KO
AL-KO 130562 Manual de usuario
AL-KO
AL-KO E-Rider R85.1 Li Instrucciones de funcionamiento e instalación
AL-KO
AL-KO EasyMow 700 Manual de usuario
AL-KO
AL-KO Easy 38-5 COMBI Manual de servicio
AL-KO
AL-KO 34.8 Li Instrucciones de funcionamiento e instalación
AL-KO
AL-KO 3.22 E easy Instrucciones de funcionamiento e instalación
AL-KO
AL-KO COMFORT 38.5 Li Guía rápida
AL-KO
AL-KO 4731SP-A Manual de usuario
AL-KO
AL-KO SOLO Robolinho 700I Manual de usuario
AL-KO
AL-KO Highline 473 SPE Manual de usuario
AL-KO
AL-KO Classic 3.2E Manual de usuario
AL-KO
AL-KO SnowLine 620 E III Instrucciones de funcionamiento e instalación
AL-KO
AL-KO Classic 3.2E Manual de usuario
AL-KO
AL-KO 3.22 SE Manual de usuario
AL-KO
AL-KO Soft Touch Comfort 28 Manual de usuario
AL-KO
AL-KO 3.22 Li easy Instrucciones de funcionamiento e instalación
AL-KO
AL-KO Solo 476758 Manual de usuario
AL-KO
AL-KO Classic 4.26 P-A Manual de usuario
AL-KO
AL-KO Highline 473 VS Manual de usuario
Manuales populares de Cortacésped de otras marcas
TALEN TOOLS
TALEN TOOLS AVR HGM30 Manual de usuario
DEWEZE
DEWEZE ATM-725 Manual de operación
Weed Eater
Weed Eater 180083 Manual de usuario
Husqvarna
Husqvarna Poulan Pro PP185A42 Manual de usuario
Better Outdoor Products
Better Outdoor Products Quick Series Manual de usuario
Cub Cadet
Cub Cadet 23HP Z-Force 60 Manual de funcionamiento
