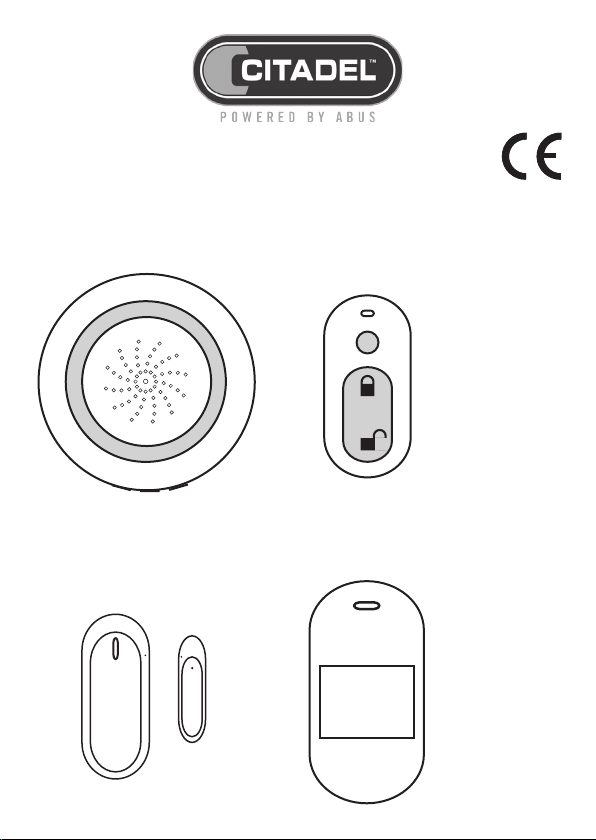

Abus CITADEL Alarm Set Micral Manual

Alarm Set Micral

PWR

MOD

CLR

Alarmzentrale und Sirene

Alarm central and Siren

Centrale d‘alarme et Sirène

Centrale di allarme e Sirena

SOS

Funk-Fernbedienung

Wireless remote control

Télécommande sans fil

Telecomando senza fili

Funk-Öffnungsmelder

Magnetic contact

Détecteur d‘ouverture

Rilevatore apertura senza fili

Funk-Bewegungsmelder

Motion detector

Détecteur de mouvement

Rilevatore di movimento

CITADEL™ powered by ABUS

ABUS August Bremicker

Söhne KG,

D 58292 Wetter

Tel.: +49 (0) 23 35 63 40

www.abus.com

[email protected]

GB:

Montage- und Bedienungsanleitung Alarmset 3 - 19

Fitting and operating instruction Alarm set 20 - 35

Instructions d‘installation et d‘utilisation Set d‘alarme 36 - 51

Istruzioni di montaggio e d’uso Impostazione allarme 52 - 67

GB:

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette

Bedienungsanleitung durch und beachten Sie alle Bedienungs- und

Sicherheitshinweise!

Konformitätserklärung

Hiermit erklärt ABUS August Bremicker Söhne KG, Altenhofer Weg

25, 58300 Wetter, dass sich der Funkanlagentyp Citadel Micral bei

bestimmungsgemäßer Verwendung in Übereinstimmung mit den

grundlegenden Anforderungen und den übrigen einschlägigen Be-

stimmungen der Richtlinie 2014/53/EU befindet. Der vollständige Text

der EU-Konformitätserklärung ist unter der folgenden Internetadresse

verfügbar: www.abus.com.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb

sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung

beachten!

Sicherheitshinweis

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.

Ebenfalls sollte ein Fingerkontakt mit den Platinen vermieden werden.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es

gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht

bestimmungsgemäß!

Dieses Gerät darf nur für folgenden Zweck verwendet werden:

Das Alarmset Micral ermöglicht die Überwachung von Räumen mittels

Öffnungs- und Bewegungsmeldern. Im Falle eines Alarms verfügt die

Zentrale über eine integrierte, lautstarke 110dB Sirene.

Stromversorgung

Betreiben Sie dieses Gerät nur an einer Stromquelle, welche die auf

dem Typenschild angegebene Netzspannung liefert.

Um Brandgefahr auszuschließen, sollte der Netzstecker des Gerätes

grundsätzlich von der Netzsteckdose getrennt werden, wenn das

Gerät längere Zeit nicht gebraucht wird.

Vor einem Sturm und / oder Gewitter mit Blitzschlaggefahr (Überspan-

nung!) trennen Sie das Gerät bitte vom Stromnetz.

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungska-

beln und Adaptern, da dies zu einem Brand oder einem Stromschlag

führen kann.

PWR

MOD

CLR

Alarmzentrale und Sirene

Warnlicht

PWR (1)

MOD (3)

CLR (2)

Stromversorgung AC100-240 V

Batterie (eingebaut) Li-ion Polymer 3,7 V / 800 mhA

Verbrauch Standby < 20 mA

Verbrauch Alarm < 300 mA

Funkfrequenz 868 MHz

Lautstärke Sirene 110 dB

Alarmdauer Sirene 30 sek. / 5 min. / 15 min. / 30 min.

Betriebstemperaturbereich -20°C - +50°C

Technische Daten

Systemfunktionen

1. Stromanschluss

Stecken Sie die Alarmzentrale in eine Steckdose (Netzspannung: 240

V). Das Warnlicht leuchtet einmal lang auf, sobald die Alarmzentrale

in die Steckdose eingesteckt wird. Gleichzeitig wird die interne Batterie

geladen. Wird die Alarmzentrale von der Stromversorgung getrennt,

wechselt sie automatisch in den Batteriebetrieb. Durch Drücken der

Taste PWR (1) für 10 Sekunden können Sie den Batteriebetrieb been-

den. Zur Bestätigung leuchtet das Warnlicht 3 Sekunden und erlischt

danach.

2. Lautstärkeregelung

Durch Drücken der Taste CLR (2) können Sie zwischen vier Lautstärken

für den Alarmton wählen: leise, mittel, laut, stumm. Bei jedem Druck

der Taste CLR (2) blinkt das Warnlicht einmal auf und es ertönt die

aktuell gewählte Lautstärke. Bei Stummschaltung blinkt es nur. Die

Werkseinstellung ist „leise“.

3. Einstellen der Alarmdauer

Durch Drücken der Taste PWR (1) können Sie zwischen vier Zeiten

wählen: 30 Sekunden, 5 Minuten, 15 Minuten, 30 Minuten. Bei jedem

Druck der Taste PWR (1) blinkt das Warnlicht entsprechend der folgen-

den Aufstellung auf:

30 Sekunden Alarm = 1x blinken

5 Minuten Alarm = 2x blinken

15 Minuten Alarm = 3x blinken

30 Minuten Alarm = 4x blinken

Die Werkseinstellung ist 5 Minuten Alarmdauer.

4. Niedrige Batterieleistung (Low-Batt)

Wenn die Spannung der Batterie unter 3,2 V fällt, blinkt das Warnlicht

1x pro Stunde auf, um auf die schwache Batterie hinzuweisen. Stecken

Sie die Alarmzentrale umgehend in eine Steckdose (siehe 1.), damit

die interne Batterie wieder aufgeladen wird und die Alarmzentrale

betriebsbereit bleibt.

Funk-Fernbedienung

SOS

LED (11)

Notruftaste (12)

Aktivieren (13)

Deaktivieren (14)

Einlernen der Fernbedienung(en)

1. Einlernen der Funk-Fernbedienung an die Alarmzentrale

Drücken Sie die Taste MOD (3) für 3 Sekunden - bis das Warnlicht blinkt.

Die Alarmzentrale ist nun im Einlernmodus. Entfernen Sie den Schutz-

streifen aus dem Batteriefach. Drücken Sie eine der Tasten auf der

Fernbedienung: der Code wird übertragen.

Das Warnlicht der Alarmzentrale blinkt 3 mal langsam zur Bestätigung.

Wird versucht, eine bereits eingelernte Fernbedienung erneut einzuler-

nen, ertönt ein Warnton.

2. Alarmzentrale scharfschalten

Durch Drücken der Taste Verriegeln (13) schalten Sie die Alarmzentrale

scharf. Für eine Dauer von 60 Sekunden (Alarmverzögerung) ertönt ein

Piepton und das Warnlicht blinkt. Nach 60 Sekunden ertönt ein zwei-

facher Piepton und die Alarmzentrale ist scharf geschaltet. Von nun

an blinkt das Warnlicht ca. alle 2 Sekunden. Drücken Sie während der

Alarmverzögerung die Taste Entriegeln (14), verlässt die Alarmzentrale

den Alarmmodus und wird somit ausgeschaltet.

(eingelegt)

Hinweise zur Bedienung / Batteriewechsel

1. Durch Drücken der Taste Aktivieren (13) oder Deaktivieren (14) schal-

ten Sie die Alarmzentrale ein und aus.

2. Durch Drücken der Notruftaste SOS (12) können Sie manuell Alarm

auslösen, z.B. bei einem Überfall. Achtung: je nach gewählter Lautstär-

keregelung ertönt der Alarm mit bis zu 110 dbA!

Sinkt die Spannung unter 2,4 V, blinkt die LED (11) während des Tas-

tendrucks kontinuierlich um auf einen notwendigen Batteriewechsel

hinzuweisen.

Wechseln Sie eine entladene Batterie umgehend aus. Verwenden Sie

nur Markenbatterien des Typs CR2032. Achten Sie beim Einlegen der

Batterie auf die richtige Polarität!

Zum Wechseln der Batterie öffnen Sie das Gehäuse vorsichtig mit

einem Schraubendreher an den unten mit Pfeilen gekennzeichneten

Stellen:

SOS

Stromversorgung DC 3 V CR2032

Verbrauch Standby < 1 µA

Verbrauch Übertragung < 20 mA

Funkfrequenz 868 MHz

Sendeleistung < 13 dBm

Betriebstemperaturbereich -10°C - +55°C

Technische Daten

Einlernen weiterer Komponenten

Funk-Öffnungsmelder Funk-Bewegungsmelder

LED (21)

Montage-

markierung

(22)

Rückseite

Sabotage-

schalter (23)

Klebefolie (24)

LED (31)

Linse (32)

Rückseite

(bei entfernter

Abdeckung)

Batterie (36)

Sabotage-

schalter (35)

Test-Brücke

(34)

LED-Brücke

(33)

TEST LED

ON OFF ON OFF

Einlernen eines Bewegungsmelders / Öffnungsmelders

Entfernen Sie zunächst die Schutzstreifen aus den Batteriefächern der

Melder (siehe Montage Öffnungsmelder Seite 10 / Bewegungsmelder

Seite 14).

Drücken Sie die Taste MOD (3) für 3 Sekunden - bis das Warnlicht blinkt.

Die Alarmzentrale ist nun im Einlernmodus. Halten Sie den / die

einzulernenden Melder in die Nähe der Zentrale, der Code wird

automatisch übertragen. Das Warnlicht der Alarmzentrale blinkt 3 mal

langsam zur Bestätigung.

Stromversorgung DC 3 V CR2450

Batterie (eingebaut) 3,7 V / 800 mhA

Verbrauch Standby < 7 µA

Verbrauch Alarm < 25 µA

Funkfrequenz 868 MHz

Alarm bei niedriger Spannung 2,5 V

Batterielebensdauer > 1 Jahr

Betriebstemperaturbereich -10°C - +55°C

Funk-Öffnungsmelder

LED (21)

Montage-

markierung

(22)

Rückseite

Sabotage-

schalter (23)

Klebefolie (24)

Der Funk-Öffnungsmelder ermöglicht es, Fenster und Türen gegen Ein-

dringen zu überwachen. Wird der Magnetkonkakt unterbrochen, wird

dies der Alarmzentrale gemeldet, so dass diese Alarm auslöst.

Technische Daten
