Abus SG1800 Manual de usuario

Euro compact alarm

Installation Instructions (UK) ......................... 11

Sirène d’alarme compacte Euro

Instructions d’installation (F).......................... 19

Euro buitensirene met flits

Installatie-instructies (NL).............................. 27

Euro alarm med blitz

Installationsve

lednin

(

)

........................... 34

Euro-Kompaktalarmierung

Installationsanleitung

SG1800 / SG1805 / SG1810

5IN1050

1. Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieser Kompaktalarmierung. Dieses Gerät ist nach

dem heutigen Stand der Technik gebaut. Es erfüllt die Anforderungen der geltenden

europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die

CE-Erklärung ist beim Hersteller (www.security-center.org) hinterlegt.

Um einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese

Installationsanleitung beachten!

Bei weiteren Fragen wenden Sie sich bitte an Ihren Fachhändler.

2. Sicherheitshinweise

Öffnen Sie das Gerät niemals im Betrieb, um die Gefahr eines elektrischen Schlags

oder den Verlust der Gerätegarantie zu vermeiden.

Das gesamte Produkt darf nicht geändert, geöffnet bzw. umgebaut werden.

Vermeiden Sie große physische Belastungen des Gerätes (Schläge,

Erschütterungen, etc.). Falsche Handhabung und schlechte Transportbedingungen

können zur Beschädigung des Gerätes führen.

Die Kompaktalarmierung darf nur innerhalb des vorgeschriebenen Temperatur- und

Schutzklassenbereichs eingesetzt werden. Der Einsatz des Gerätes außerhalb der

vorgeschriebenen Bereiche führt zu schnellerem Verschleiß und zu einem

vorzeitigen Versagen. Alle notwendigen Angaben hierzu finden Sie in den

Technischen Daten im hinteren Teil dieser Anleitung.

Wir möchten, dass Sie nur mit Produkten arbeiten, die auf dem neuesten Stand der

Technik sind. Deshalb behalten wir uns technische Änderungen vor.

Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.

3. Hauptmerkmale

•Robuste, wetterfeste Außensirene

•Lautstarker 106 dB Signalgeber

•LED-Blitztechnologie mit hoher Lebensdauer und

geringem Stromverbrauch

•Drehbares Gehäuse aus Polykarbonat

•Inneres Metallgehäuse gegen Durchgriff

•Einstellbare Sirenenzeit und Sirenensignal

•Eingänge für positives oder negatives Ansteuerungssignal

•Störungsausgang und ansteuerbare Status-LED

•Notstromversorgung durch Akku (12 V/2,1 Ah)

•Überspannungs- und falschpolungsgesicherte Spannungsversorgung

•Automatischer Regelkreis zur Akkuladung mit Tiefentladungsschutz

•Sabotageüberwachung durch Deckel- und

Abrisskontakt

4. Lieferumfang

•1 x Kompaktalarmierung

•1 x Installationsanleitung

•1 x Bohrschablone

•4 x Schrauben (DIN 7981; 3,9 mm x 32 mm)

5. Montage

1. Öffnen Sie das Gehäuse indem Sie die Befestigungsschraube am Boden

der Kompaktalarmierung herausdrehen.

2. Nehmen Sie nun die Bohrschablone aus der Verpackung und zeichnen Sie

die Löcher an der gewünschten Befestigungsfläche an. Bohren Sie nun die

Löcher und setzten Sie Befestigungsdübel ein.

3. Führen Sie nun die Anschlussleitungen durch die Bodenplatte der Sirene

ein.

4. Verschrauben Sie die Bodenplatte der Sirene fest an der

Befestigungsfläche.

5. Nehmen Sie nun das innere Metallgehäuse durch Öffnen der unten

angebrachten Schraube ab.

6. Verdrahten Sie jetzt die Kompaktalarmierung und setzen Sie Steckbrücken

und Dip-Schalter je nach gewünschtem Verhalten (siehe nächster Punkt

„6. Inbetriebnahme“).

7. Schließen Sie nun den Akku (12 V/2,1 Ah) für die Notstromversorgung an.

8. Setzen Sie das innere Metallgehäuse auf und verschließen Sie dieses

ebenso wie den Frontdeckel, den Sie abschließend anbringen und

festschrauben.

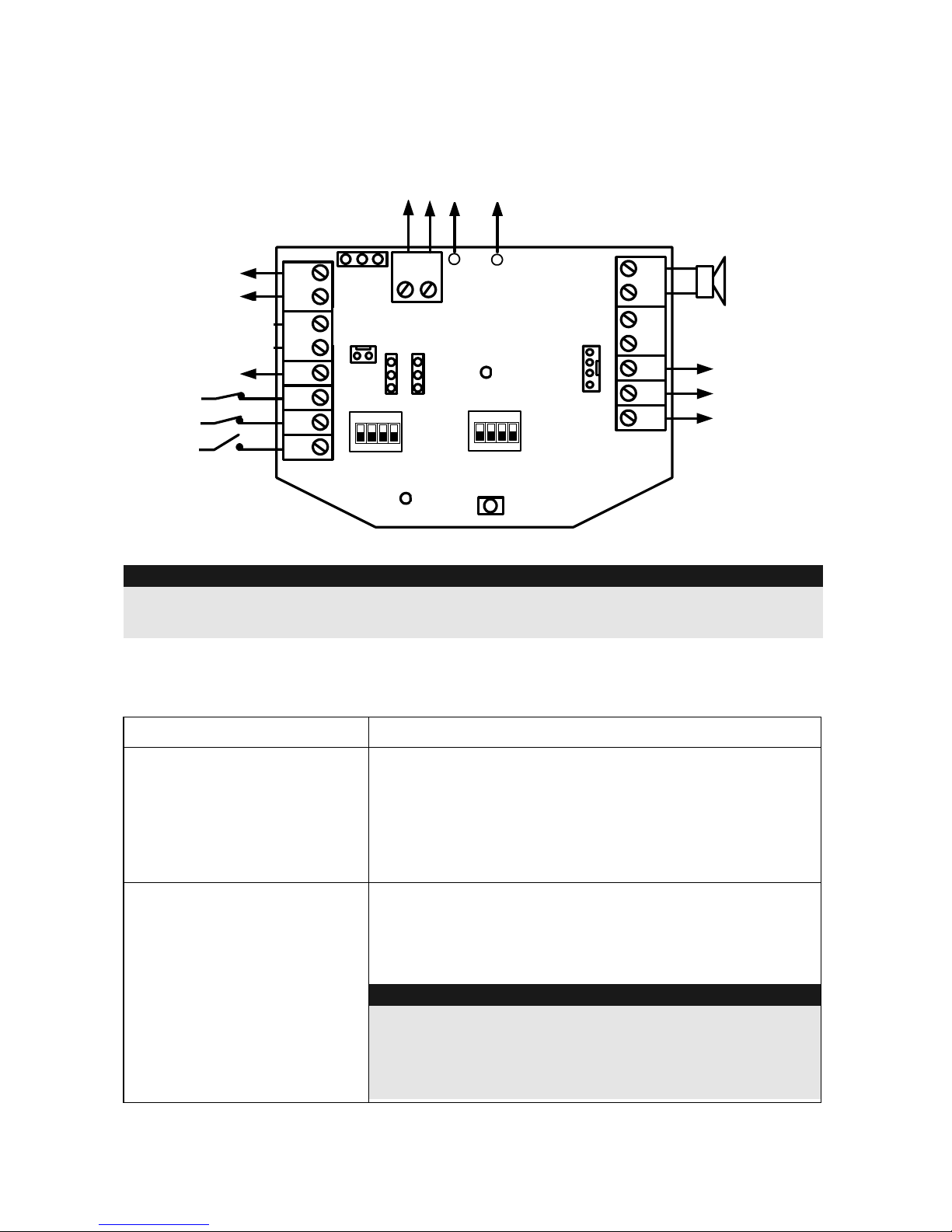

6. Inbetriebnahme

BUS

GRN

YEL

COM

BLK SPEAKER

AUX

RED

LED

TRBL

PROX

TAMPER

RC + C - ST

1234

ID1

TAMPER

BLK RED

MAN

AUTO

C +

C -

TRIG STROB

LED2

POWER

To Internal

Speaker

13.8VDC ,

200 mA (max)

INT EXT

Optional

13.8VDC

1.6 A

Battery

Tamper Output

(0.5A, 24V N.C)

Anti Approach

Output

(0.1A, 24V N.C)

Status LED2

On/Off

Trouble Output

70 mA max

1234

CONFIG

+ 12 V

COM(-)

(To Int.

Tamper)

HINWEIS:

Vergewissern Sie sich vor der Verdrahtung, dass die Spannungsversorgung

abgeschaltet ist!

6.1 LED Anzeigen

LED Beschreibung

POWER Die Power-LED beschreibt den Betriebszustand der

Sirene.

AN: Spannungsversorgung liegt an der Sirene an.

AUS: Keine Spannungsversorgung an der Sirene.

BLINKEN: Störung der Sirene.

LED2 Status-LED

AN: Eingangssignal am LED-Eingang.

AUS: Kein Signal am Eingang.

HINWEIS:

Die Ansteuerung der LED ist frei wählbar, z. B.

Alarmanlage scharf. Sie können aber auch den

Eingang der Status-LED mit dem Ausgang des

Störungsausgangs (TRBL) verbinden.

Spannungs-

versorgung

(optional) Akku

Spannungs-

versorgung

Status-LED

NC-Sabotage-

ausgang

Störungsausgang

Sireneneingang -

Blitzeingang -

Sireneneingang +

Sirenen-

lautsprecher

JP3

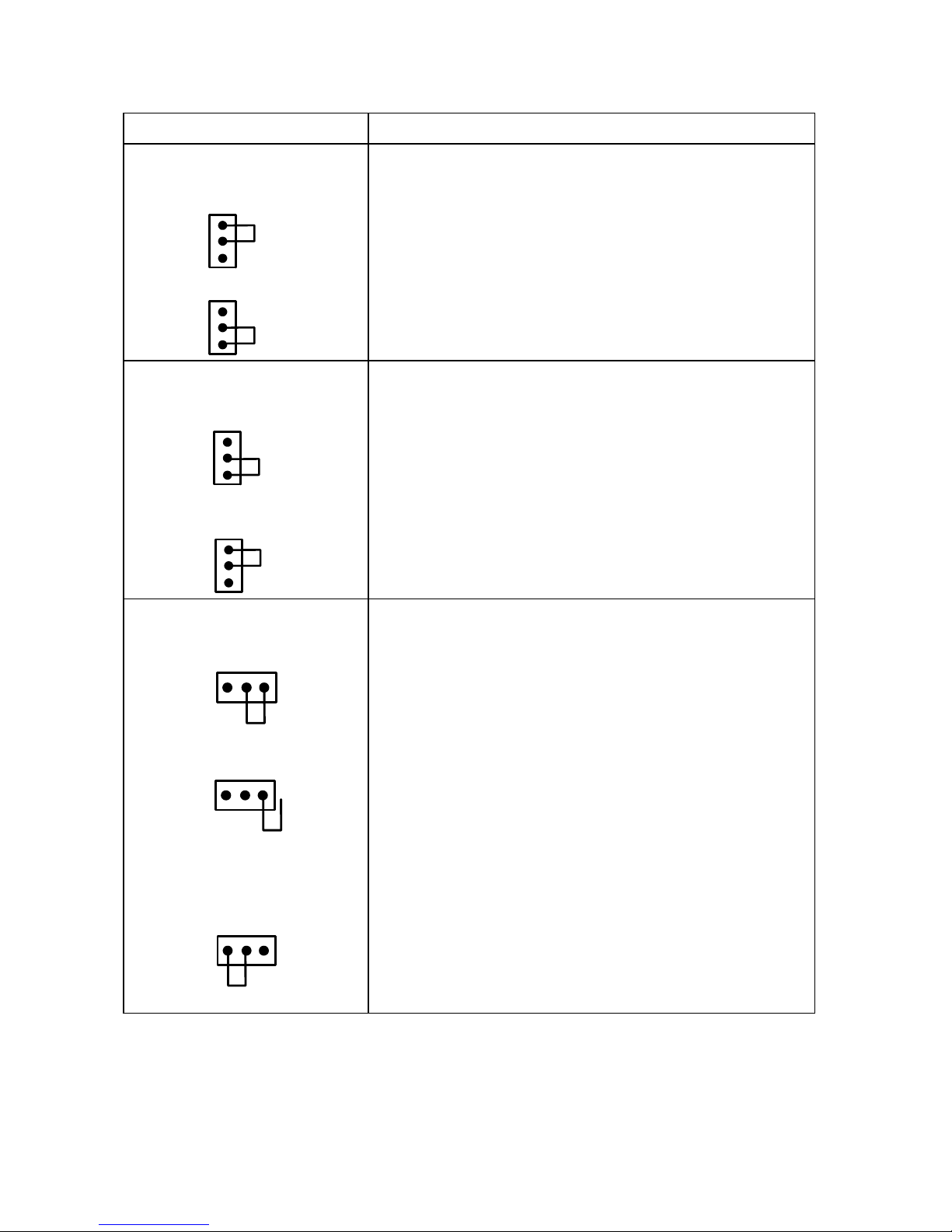

6.2 Steckbrücken

Einstellung Beschreibung

STROB

(Voreinstellung: AUTO)

AUTO

STROB

Legt den Blitzmodus fest.

AUTO: Der Blitz folgt der Sirenenansteuerung.

MAN

STROB

MAN: Der Blitz folgt der Ansteuerung des ST-

Eingangs.

TRIG

(Voreinstellung: C+)

C +

TRIG

Einstellung des Ansteuerungspotentials der Sirene.

C+: Benutzen Sie den C+ Anschluss um die Sirene

zu aktivieren (Anschluss C- ist deaktiviert).

C -

TRIG

C-: Benutzen Sie den C- Anschluss um die Sirene zu

aktivieren (Anschluss C+ ist deaktiviert).

TAMPER

(Voreinstellung: EXT)

EXT

TAMPER

Legt das Verhalten des Sabotageausgangs (Deckel-

und Abrisskontakt) fest.

EXT: Der NC-Sabotageausgang ist für den

Anschluss an eine externe Sabotagelinie

vorgesehen.

TAMPER

1 PIN (keine Verbindung):

Der Sabotageausgang ist wie bei Einstellung EXT für

den Anschluss an eine externe Sabotagelinie

vorgesehen. Zusätzlich wird jedoch intern ein 2K2-

Widerstand für die EOL-Verdrahtung in Reihe

geschalten.

INT

TAMPER

INT:

Nicht verwendet.

6.3 Dip-Schalter

Konfiguration CONFIG Beschreibung

CONFIG: 1

(Voreinstellung: AUS)

Legt das Verhalten des Störungsausgangs (TRBL)

fest.

AN: Schaltet bei Störungen des Akkus (niedrige

Spannung oder Ladefehler), der Eingangsspannung

und der Sirene.

AUS: Schaltet nur bei Störungen des Akkus (niedrige

Spannung oder Ladefehler).

CONFIG: 2

(Voreinstellung: AUS)

Die Voreinstellung AUS darf nicht geändert werden!

CONFIG: 3

(Voreinstellung: AUS)

Legt die maximale Sirenendauer fest.

AN: 5 Minuten

AUS: 3 Minuten

HINWEIS:

Die Sirenendauer endet immer, wenn kein

Aktivierungssignal mehr an den Klemmen C+/C-

anliegt!

CONFIG: 4

(Voreinstellung: AUS)

Legt das Sirenensignal fest.

AN: Langsam

AUS: Schnell

Konfiguration ID1 Beschreibung

ID1: 1-3

(Voreinstellung: Alle AUS)

Nicht verwendet.

ID1: 4

(Voreinstellung: AUS)

Auswahl des Sirenensignals nach Französischem

Standard NFA2P.

AN: Französischer Standard

AUS: Normaler Standard

6.4 Verdrahtung

Anschlussklemme Beschreibung

LED Anschluss für LED2. Die LED leuchtet bei einer

negativen Ansteuerung (0 V DC am Eingang).

AUX RED

COM BLK

Standardanschlüsse für die Spannungsversorgung

(13,8 V DC/200 mA maximal).

BUS YEL / BUS GRN Nicht verwendet.

SPEAKER Anschlüsse für den Sirenenlautsprecher (8 Ohm,

30 W).

BLK

RED

Anschlüsse für die Notstromversorgung (12 V/2,1 Ah).

Der Akku wird durch die interne Ladeelektronik

selbständig geladen.

PS +

PS -

Zusätzliche Anschlüsse für die Spannungsversorgung

(13,8 V DC/ 1,6 A).

HINWEIS:

Falls Sie einen Akku verwenden, lassen Sie diese

Anschlüsse frei!

Diese Anschlüsse müssen verwendet werden, wenn

Sie auf einen Akku verzichten wollen.

Die maximale Stromaufnahme dieser Anschlüsse

beträgt 1,6 A. Die Anschlüsse AUX Red und COM

BLK können hierbei frei gelassen werden.

HINWEIS:

Vergewissern Sie sich, dass die Spannungsquelle die

erforderliche Stromstärke von 1,6 A liefert, ansonsten

ist eine zuverlässige Alarmierung nicht gegeben!

Außerdem besitzt die Kompaktalarmierung bei dieser

Verdrahtung keine Notstromversorgung!

TAMPER R

TAMPER F

JP3 (Platine)

Anschluss der Sabotagezone bzw. -linie

HINWEIS:

Das Verhalten der Kontakte hängt von der

Steckbrücke TAMPER ab.

Die Anschlussleitung der Sabotagekontakte wird an

den Pins JP3 aufgesteckt.

PROX (N.C) Nicht verwendet.

TRBL (N.O) Störungsausgang 12 V DC/70mA (negativ schaltend).

HINWEIS:

Das Verhalten des Störungsausgangs hängt von der

Einstellung am Dip-Schalter (CONFIG 1) ab.

C+ - Anschluss an +12 V »»» Sirene ist aus

- Abfall des +12 V Signals (oder schalten auf

0 V) »»» Sirene ist aktiviert

C- - Anschluss an 0 V »»» Sirene ist aus

- Abfall des 0 V Signals (oder schalten auf 12 V)

»»» Sirene ist aktiviert

ST - Anschluss an 0 V »»» Blitz ist aktiviert

- Abfall des 0 V Signals (oder schalten auf 12 V)

»»» Blitz ist aus

HINWEIS:

Die seperate Blitzansteuerung funktioniert nur, wenn

Steckbrücke STROB auf MAN gesteckt ist!

HINWEISE:

- Die Sirene funktioniert nicht, wenn kein Akku angeschlossen ist oder keine

zusätzliche Spannungsversorgung an den PS-Anschlüssen eingespeist

wird.

- Um unbeabsichtigte Alarmierungen zu vermeiden reagiert Sirene und Blitz

nach der erstmaligen Inbetriebnahme für eine Zeitdauer von 20 s nicht.

Außerdem muss nach der Inbetriebnahme das Ruhesignal an C+/C- für

mindestens 10s anliegen, bevor die Sirene auf Ansteuerungen reagiert.

- Zur Vermeidung von Tiefentladungen des Akkus wird die

Notstromversorgung ab einer Unterschwelle von 10,5 V DC automatisch

abgetrennt.

7. Technische Daten

Spannungsversorgung Standardanschlüsse AUX/COM: 13,8 V DC/200 mA

maximal

Zusätzliche Anschlüsse PS+/PS-: 13,8 V DC/1,6 A

Stromaufnahme Standby: 54 mA + Ladestrom Akku (max. 140 mA)

Im Betrieb: 1,6 A (Sirene+Blitz)

Sirene 106 dB/3 m; 1500-1800 Hz

Blitz SLT-LED mit 6000 mcd, Frequenz 60 Hz

Sabotagekontakt 24 V DC/0,5 A; NC- oder EOL-Verdrahtung

Störungsausgang 12 V DC/70 mA maximal (negativ schaltend)

Notstromversorgung Akku 12 V/2,1 Ah; 177 mm x 34 mm x 60 mm;

Automatische Abschaltung ab 10,5 V

(Tiefentladungsschutz)

Umgebungsbedingungen -25°C – 70°C; max. 95% Luftfeuchtigkeit

Schutzklasse IP43, IK06

Gewicht 2,0 kg (ohne Akku)

Abmessungen 300 x 220 x 91 mm (HxBxT)

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de seguridad de Abus

Abus

Abus FUSG35000A Manual de usuario

Abus

Abus FUSG30010 Manual de usuario

Abus

Abus Terxon MX Manual de usuario

Abus

Abus COWM300 Manual de usuario

Abus

Abus TVAC80000B Manual de usuario

Abus

Abus FUAA35010A Manual de usuario

Abus

Abus WIRELESS ALARM SYSTEM Manual de usuario

Abus

Abus Outdoor motion detector PIR Manual de usuario

Abus

Abus TVAC15000C Manual de usuario

Abus

Abus SOINT SG1250 Manual de usuario

Abus

Abus GWM100ME Manual de usuario

Abus

Abus Eyseo ECOLINE TV7026 Manual de usuario

Abus

Abus 8078 Manual

Abus

Abus 2510 Manual

Abus

Abus PPDF16000 Manual de usuario

Abus

Abus SECVEST FUAA50 Series Guía del usuario

Abus

Abus TVVR30004 Manual de usuario

Abus

Abus 56829 9 Manual de usuario

Abus

Abus FG300A Manual de usuario

Abus

Abus TVAC16000B Manual de usuario

Abus

Abus PLHA10000 Manual de usuario

Abus

Abus Secvest IP Manual de usuario

Abus

Abus TVAC15000 Manual de usuario

Abus

Abus Security Center Eyseo TV7171 Manual de usuario

Manuales populares de Sistema de seguridad de otras marcas

Inner Range

Inner Range Concept 2000 Manual de usuario

Climax

Climax Mobile Lite R32 Instrucciones de montaje

CADDX

CADDX NX-6 Manual de usuario

FBII

FBII XL-31 Series Manual de usuario

Johnson Controls

Johnson Controls PENN Connected PC10 Manual de usuario

Aeotec

Aeotec Siren Gen5 Manual de usuario

Blaupunkt

Blaupunkt SA 2700 Manual de usuario

IDEAL

IDEAL Accenta Manual del propietario

AJAX

AJAX DoubleButton Manual de usuario

Swann

Swann SW-P-MC2 Manual de usuario

Ecolink

Ecolink Siren+Chime Manual de usuario

Digital Monitoring Products

Digital Monitoring Products XR150 Manual de usuario

EDM

EDM Solution 6+6 Wireless-AE Manual de usuario

Highway Safety Group

Highway Safety Group EA401 Manual de usuario

Siren

Siren LED GSM Manual de usuario

Detection Systems

Detection Systems 7090i Instrucciones de montaje

Se-Kure Controls

Se-Kure Controls MicroMini SK-4841 Manual de usuario

Siemens

Siemens FDM273 Manual de usuario
