Abus IPCS82500 Manual de usuario

IPCS82500

DKurzanleitung ......................................... 1

Quick Guide ........................................... 15

Version 02/2017

Deutsch

1. Hinweise vor der Installation

Das Symbol mit dem Blitz im Dreieck wird

verwendet, wenn Gefahr für die

Gesundheit besteht, z.B. durch elektrischen

Schlag.

Ein im Dreieck befindliches Ausrufezeichen

weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu

beachten sind.

Bitte benutzen Sie das Netzteil das im Lieferumfang

enthalten ist.

Lassen Sie die Kuppel nicht fallen und schützen Sie

vor Stöße. Vermeiden Sie Installationen auf

vibrierenden Oberflächen.

Schließen Sie nicht mehrere Dome an ein Netzteil

an, da dies zu Überlast bzw. Brandgefahr führen

kann.

Vermeiden Sie Installation in extrem heißen, kalten,

staubigen oder feuchten Orten, da sonst Brand

oder Stromschlag auftreten kann. Die

Betriebstemperatur sollte bei -30°C ~ 65°C.

Stellen Sie sicher dass die Spannungsversorgung

getrennt ist, bevor Sie das Netzteil anschließen

oder den PTZ Dome öffnen.

Bitte benutzen Sie die beigelegten Handschuhe,

wenn Sie den PTZ Dome öffnen. Vermeiden Sie

direkten Kontakt mit der Kuppel da diese sonst

beschädigt werden kann.

Falls Rauch, Gerüche oder Geräusche aus dem

PTZ Dome austreten, schalten Sie das Gerät bitte

sofort aus und wenden sich an unseren

technischen Support.

Bitte heben Sie die Verpackungen und

Schaumstoffe auf. Im Fehlerfall muss der PTZ

Dome in der Originalverpackung zurückgeschickt

werden. Ein Transport ohne Originalverpackung

kann zu Schäden am PTZ Dome führen und

Mehrkosten verursachen.

Wenn das Produkt nicht ordnungsgemäß

funktioniert, wenden Sich bitte an Ihren Händler

oder unseren technischen Support. Versuchen Sie

niemals den PTZ Dome zu demontieren.

Wir übernehmen keine Verantwortung für Probleme

die durch nicht autorisierte Reparatur oder Wartung

verursacht wurde.

Deutsch

2. Lieferumfang

Außen IP PTZ IR 20x 1080p

Netzteil

Kurzanleitung

Werkzeug

Deutsch

3. Beschreibung der Anschlüsse

Nr.

Beschreibung

Spannungsversorgung, 24 V AC

Kabelbelegung:

Schwarz: 24 V AC

Gelb/Grün: Masse

Rot: 24 V AC

Audioeingang- / ausgang

2 x Schalteingang, 1 x Schaltausgang

Netzwerkanschluss, RJ45, PoE fähig (High PoE, 60 Watt)

RS-485 Steuerleitung

Kabelbelegung:

Gelb: RS-485 Minus

Orange: RS-485 Plus

Schrauben zum Öffnen der rückseitigen Abdeckung

Rückseitige Öffnung am Kamerakopf:

DIP Schalter

MicroSD Karteneinschub

Reset Taster:

1. Reset Taste drücken und gedrückt halten

2. Spannungsversorgung entfernen/verbinden

3. Reset Taste für weitere 20 Sekunden gedrückt

halten

Achten Sie darauf, dass während der Installation die Spannungsversorgung von der Kamera

getrennt ist.

Deutsch

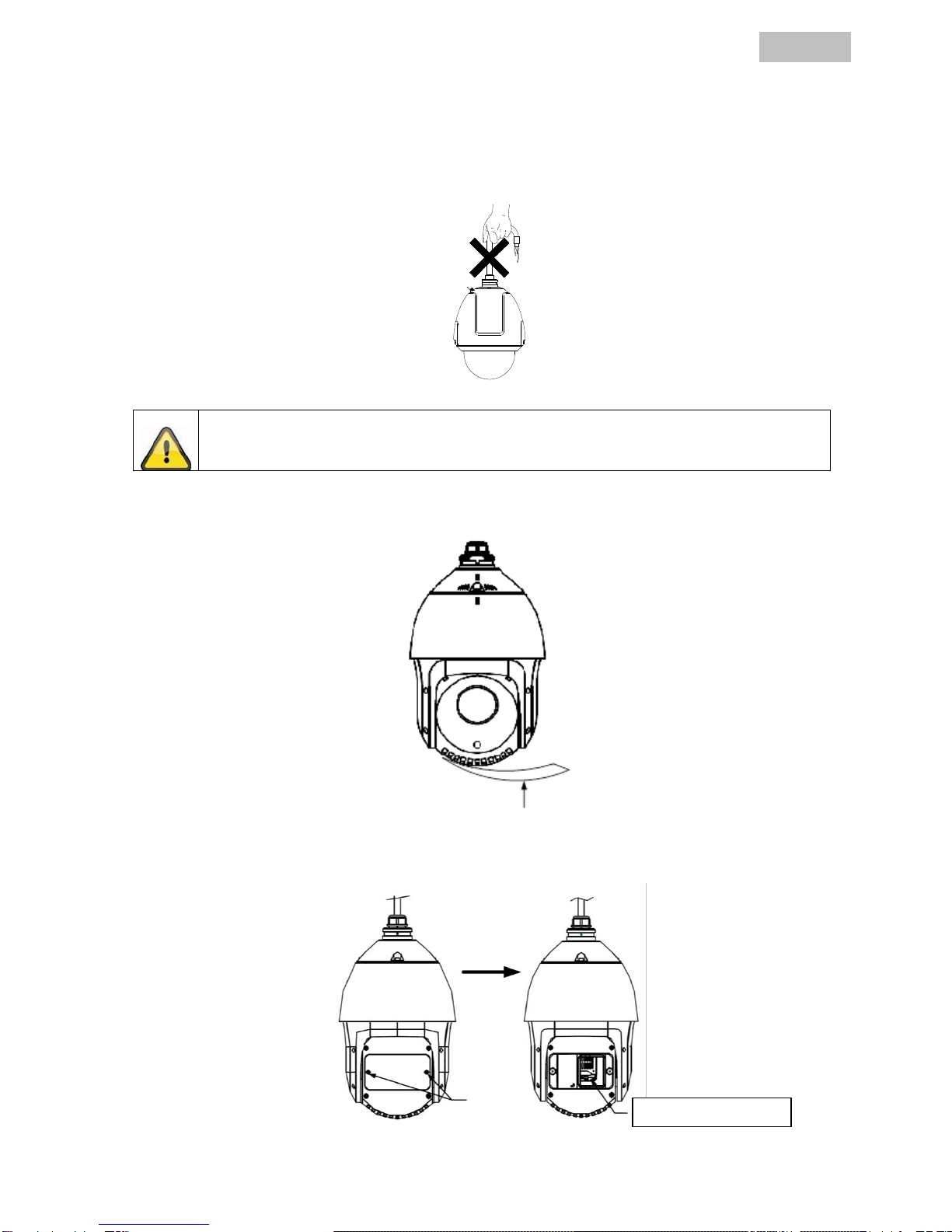

4. Installation

Bevor Sie starten:

Prüfen Sie den Lieferumfang und stellen Sie sicher, dass der PTZ Dome nicht beschädigt ist.

Entfernen Sie als Erstes die Transportsicherung vom Kamerakopf.

Installieren Sie bei Bedarf eine microSD Karte über die rückseitige Öffnung am Kamerakopf.

Halten Sie niemals den PTZ Dome am wasserdichten Kabel fest, da ansonsten die

Wasserdichtigkeit beschädigt werden kann.

microSD Karte

Deutsch

PTZ Dome Wandinstallation

1. Bohren Sie vier Löcher entsprechend der Halterung in die Wand und montieren Sie die Spreizdübel in

der Wand.

2. Befestigen Sie die Dichtung zwischen Wand und Halterung.

3. Montieren Sie die Halterung mit den Unterlegscheiben und den Muttern.

4. Setzen Sie nun den PTZ Dome auf den Installationskopf auf und fixieren Sie diesen über die

Fixierschrauben.

Für Steinwände sind zwingend die Spreizdübel zu verwenden. Für Holzwände können Sie

Holzschrauben (Spax) verwenden.

Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes

vom PTZ Dome und der Halterung tragen zu können.

Zum Abschluss der Installation entfernen Sie bitte die Schutzfolie an der Kuppel.

Spreizdübel

Unterlegscheibe und

Mutter

Sicherungsseil

Deutsch

5. Montage Halterungen Außendome

5.1 Montage Wandhalter (TVAC31201)

5.1.1 Abmessungen

TVAC31201

5.1.2 Montage

Bevor Sie starten:

Die Wand muss dick genug sein um die Spreizdübel montieren zu können

Bitte stellen Sie sicher, dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom

PTZ Dome und der Halterung tragen zu können.

1. Bohren Sie vier Löcher entsprechend den Abmessungen in die Wand und montieren Sie

anschließend die Spreizdübel.

2. Befestigen Sie die Dichtung zwischen Wand und Halterung mit Hilfe der Spreizdübel.

3. Montieren Sie die Halterung mit der Unterlegscheibe und der Mutter.

Deutsch

5.2 Montage Eckenhalter (TVAC31231)

5.2.1 Abmessungen

TVAC31231

Unterlegscheibe und Mutter

Spreizdübel

Deutsch

5.2.2 Montage

Bevor Sie starten:

Die Wand muss dick genug sein um die Spreizdübel montieren zu können

Bitte stellen Sie sicher, dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom

PTZ Dome und der Halterung tragen zu können.

1. Bohren Sie vier Löcher entsprechend den Abmessungen in die Wand und montieren Sie

anschließend passende Spreizdübel.

2. Ziehen Sie die Anschlusskabel durch das mittlere Loch des Eckenhalters

3. Bringen Sie den Eckenhalter an der Ecke in Position

4. Befestigen Sie den Adapter mit den Unterlegscheiben und den Muttern.

5. Bringen Sie die Dichtung zwischen Eckenhalter und Wandhalter an

6. Schrauben Sie den Wandhalter mit Hilfe der vier Gewindeschrauben und Federscheibe fest

Unterlegscheibe und Mutter

Deutsch

7. Fahren Sie mit der Montage vom PTZ Dome fort

5.3 Montage Masthalter (TVAC31221)

5.3.1 Abmessungen

TVAC31221

Weitere Hinweise für die Montage vom PTZ Dome finden Sie im Kapitel 4.
