Abicor Binzel PSB Series Manual de usuario

DIN EN

ISO 9001

Plasma–Schneidbrenner PSB

EN 60 974-7

Plasma-Cutting Torches PSB

EN 60 974-7

Torches de Coupage Plasma PSB

EN 60 974-7

Antorcha de Corte por Plasma PSB

EN 60 974-7

Betriebsanleitung

Operating instructions

Mode d´emploi

Instrucción de servicio

Inhalt

Contents

Sommaire

Indice

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3

Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mittei-

lung Änderungen an dieser Betriebsanleitung durchzuführen, die durch Druck-

fehler, eventuelle Ungenauigkeiten der enthaltenen Informationen oder Verbes-

serung dieses Produktes erforderlich werden. Diese Änderungen werden je-

doch in neuen Ausgaben berücksichtigt.

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 21

The manufacturer reserves the right, at any time and without prior notice, to

make such changes and amendments to these Operating Instructions which

may become necessary due to misprints, inaccuracies or improvements to the

product. Such changes will, however, be incorporated into subsequent editions

of the Instructions.

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 39

Le fabricant se réserve le droit d’apporter sans préavis des modifications à ce

mode d’emploi pour corriger des erreurs d’impression, d’éventuelles inexactitu-

des dans les informations contenues ou pour rendre compte des améliorations

apportées au produit. Les prochaines éditions tiendront compte de ces change-

ments.

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 41

El fabricante se reserva el derecho a cambiar este instructivo de servicio sin

previo aviso en cualquier momento que esto pudiera ser necesario como resul-

tado de errores de imprenta, incorrecciones en la información recibida o

mejoras en el producto. Estos cambios, sin embargo, podrían ser tomados en

cuenta en posteriores emisiones.

Ausgabe 11/02

Deutsch

1. Inhalt Seite 3

2. Bestimmungsgemäße Verwendung Seite 4

3. Technische Daten Seite 4

4. Lieferumfang Seite 5

5. Sicherheitshinweise Seite 5

5.1 Erklärungen Seite 5

5.2 Kennzeichnung des Schneidbrenners Seite 6

5.3 Begriffserklärung Seite 6

5.4 Sicherheitsnorm Seite 6

5.5 Sicherheitsprüfungen Seite 6

5.6 Pflichten des Betreibers Seite 6

6. Gefahrenhinweise Seite 7

7. Transport und Verpackung Seite 7

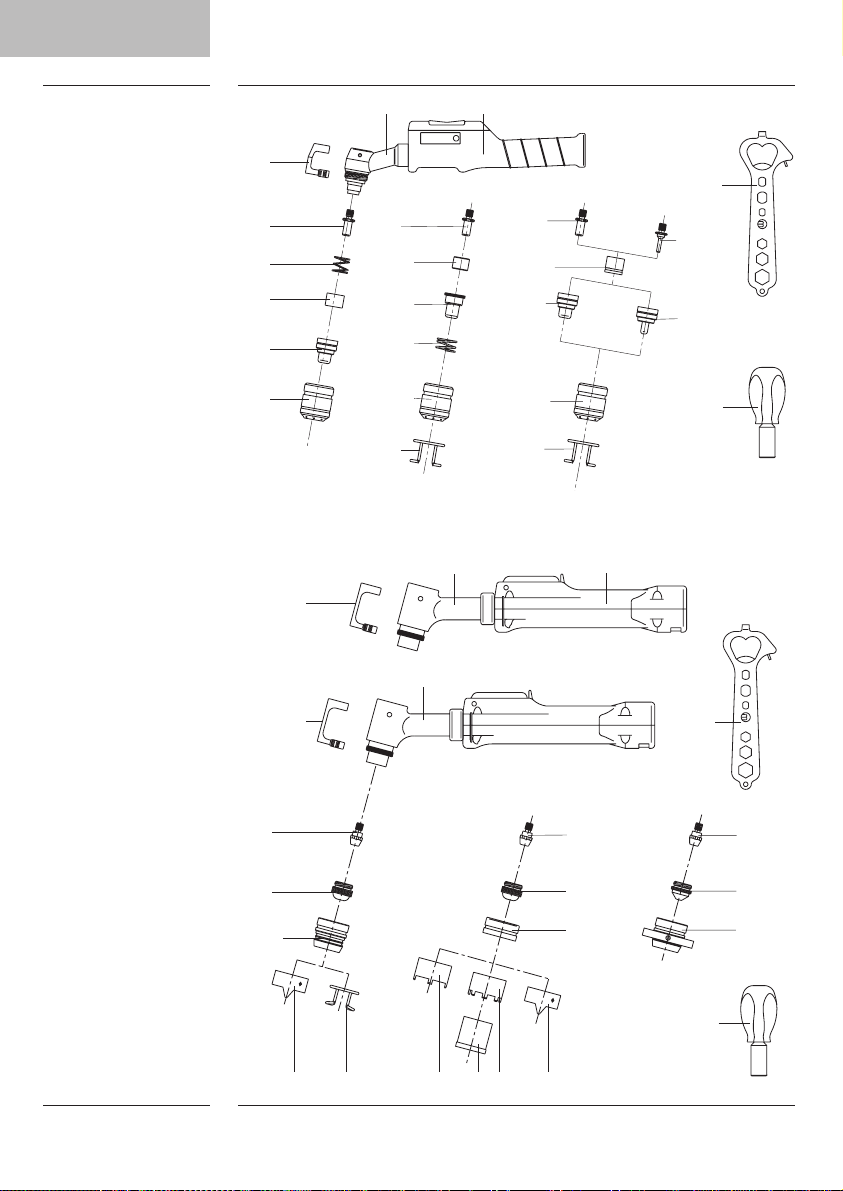

8. Systembeschreibung Seite 8

8.1 Baugruppe Seite 8

9. Inbetriebnahme Seite 9

10. Bedienung Seite 9

11. Wartung / Reinigung Seite 12

12. Störung / Ursache Seite 14

13. Demontage / Entsorgung Seite 14

14. Notfall Seite 14

15. Gewährleistung Seite 51

1. Inhalt

Plasma-Schneidbrenner Typen

PSB 31

PSB 60 AUT-PSB 60

PSB 121 AUT-PSB 121 ROBO-PSB 121

Die Hand- und Automatenbrenner der Baureihe PSB sind ausschließlich zum

Plasmaschneiden bzw. Fugenhobeln mit Pressluft als Plasma- und Kühlgas für

die industrielle und gewerbliche Nutzung nur für Fachkräfte bestimmt.

Für die Funktion aller Plasma-Schneidbrenner ist trockene, gereinigte Pressluft

erforderlich.

Die Steuereinrichtung im Handgriff, der handgeführten Plasma-Schneidbrenner,

ist für maximal 42 V und 0,1 bis 1 A ausgelegt.

Die Plasma-Schneidbrenner dürfen nur mit Original ABICOR BINZEL®

Ersatzteilen betrieben werden.

Der Betreiber hat sicherzustellen, dass der Plasma-Schneidbrenner in

Verbindung mit der Plasmaschneidstromquelle der EG-Richtlinie EMV

(89/336/EWG), Richtlinie über die elektromagnetische

Verträglichkeit, entspricht.

Die Plasma-Schneidbrenner dieser Baureihe sind ausschließlich für den oben

aufgeführten Zweck bestimmt. Eine darüber hinausgehende Benutzung ist

untersagt.

Zur bestimmungsgemäßen Verwendung gehört die Einhaltung der vom Hersteller

vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Verschleißteile und Schäden, die auf Überlastung oder unsachgemäße Behand-

lung zurückzuführen sind, fallen nicht unter die Gewährleistung.

Eigenmächtige Umbauten und Veränderungen sind aus sicherheits- und

urheberrechtlichen Gründen verboten.

Die in dieser Betriebsanleitung beschriebenen Arbeiten sind so aufgeführt,

dass sie nur von einer Fachkraft verstanden und durchgeführt werden können.

In der Definition angelehnt an die EN-60204-1:

Fachkraft ist eine Person, die aufgrund ihrer fachlichen Ausbildung, Kenntnisse

und Erfahrungen sowie Kenntnisse der einschlägigen Normen die ihr übertra-

genen Arbeiten beurteilen und mögliche Gefahren erkennen kann.

Allgemeine Daten

Temperatur der Umgebungsluft

– beim Schneiden: – 10 °C bis + 40 °C

– bei Transport und Lagerung: – 25 °C bis + 55 °C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

2. Bestimmungs-

gemäße

Verwendung

3. Technische Daten

Allgemeine Brennerdaten nach EN 60974-7

Anwendungsprozesse: Plasmaschneiden / Plasmafugenhobeln

Spannungsart: Gleichspannung DC

Kühlart: luftgekühlt

Führungsart: handgeführt maschinengeführt

Spannungsbemessung: 500 V Scheitelwert 500 V Scheitelwert

Schutzart der maschinen-

seitigen Anschlüsse: IP3X (EN 60 529) IP2X (EN 60 529)

Schlauchpaket

Standardlänge: 6 m (andere Längen möglich)

Anschluss Strom/Luft-Kabel: G1/4

Ausführung: Einzelanschluss oder Zentralanschluss

PSB Betriebs- Belastung Gasversorgung Betriebsangaben Zünd-

art DC max. erford. Gas- spannung

Eintritts- Volumen- nachström-

60%ED 35%ED druck strom zeit

(A) (A) (bar) (l/min) (Sek) (kV)

Eingas 30 50 Plasma-/Kühlgas 3,5 - 4,5 130 ca. 15 7

60 Eingas 60 60 Plasma-/Kühlgas 5,0 - 6,0 150 ca. 60 7

121

Zweigas 60 100 Plasmagas 3,5 - 4,5 15 7

Kühlgas 5,5 - 7,0 150 ca. 60

Die Plasma-Schneidbrenner dieser Baureihe werden als vollständige Einheit

schneidbereit ausgeliefert, d.h. mit Schlauchpaket und Einzelanschluss oder

Zentralanschluss.

Prüfen Sie, ob Sie zur Erstbestückung die korrekten Ausrüstteile gewählt

haben.

Details zu Ausrüst- und Verschleißteilen, sowie die Bestelldaten und

Ident-Nummern entnehmen Sie bitte den aktuellen Bestellunterlagen.

Betriebsanleitung PSB

Lesen Sie bitte die ganze Betriebsanleitung durch, damit Sie die Gewähr für

einen störungs- und gefährdungsfreien Betrieb haben.

5.1 Erklärungen

Warnung!

Ein Betriebsablauf, dessen Nichtbefolgen zu schweren Verletzungen

von Bedienern oder Umstehenden führen kann.

Gefahrenhinweis!

Ein Betriebsablauf, dessen Nichtbefolgen zu einer Beschädigung

dieses Produktes oder der Anlage führen kann.

Deutsch

3. Technische Daten

(Fortsetzung)

4. Lieferumfang

5. Sicherheits-

hinweise

Hinweis!

Technische Informationen, die dem Bediener die wirksame Anwen-

dung, Betriebs- und Vorgehensweise dieses Produktes erläutern,

das Wartungspersonal bei der Ausführung seiner Arbeiten unterstützt oder

besondere Vorgänge hervorhebt.

5.2 Kennzeichnung des Schneidbrenners

Alle Angaben dieser Betriebsanleitung gelten nur für die Produktreihe PSB.

Wichtig für Rückfragen sind folgende Angaben:

• Typenkennzeichnung auf dem Brennergriff oder auf dem Brennerkörper,

z.B.: PSB 121 beim Handschneidbrenner

5.3 Begriffserklärung

MAK = Maximale Arbeitsplatzkonzentration

Plasma = Ionisiertes Gas

Spannungsbemessung = Isolationswiderstands-, Spannungsfestigkeits- und

Schutzartklassifizierung.

PSB = Bezeichnet die Baureihe handgeführter Brenner

AUT-PSB = Automatenbrenner

ROBO-PSB = Robobrenner

... KZS = Kontaktzündung

... KKS = Kurzschlußzündung

... HFS = Berührungslose Zündung

5.4 Sicherheitsnorm

Der PSB-Schneidbrenner wurde entsprechend der deutschen Fassung der

Vorschrift EN 60974-7 gebaut.

5.5 Sicherheitsprüfung

Der PSB-Schneidbrenner unterliegt in allen Fertigungsstufen und

Montageschritten einer ständigen Qualitätskontrolle in Anlehnung an die DIN

EN ISO 9001.

Bei unbefugten Eingriffen oder eigenmächtigen Umbauten und Veränderungen

erlöschen die Gewährleistung und die Produkthaftung.

5.6. Pflichten des Betreibers

In dem EWR (Europäischen Wirtschaftsraum) sind die nationale Umset-

zung der Rahmenrichtlinie (89/391/EWG) sowie die dazugehörigen

Einzelrichtlinien und davon besonders die Richtlinie (89/655/RWG)

über die Mindestvorschriften für Sicherheit und Gesundheitsschutz bei

Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit, jeweils in

der gültigen Fassung, zu beachten und einzuhalten.

Dazu gehören auch die Unfallverhütungsvorschriften des jeweiligen Landes

(z.B. in Deutschland die VBG 15).

5. Sicherheits-

hinweise

(Fortsetzung)

Deutsch

Achten Sie im Umgang mit dem PSB –Schneidbrenner auf die ein-

schlägigen Sicherheitsvorschriften:

• Die Inbetriebnahme und das Betreiben ist nur Personen vorbehalten, die über

entsprechende Kenntnisse im Umgang mit Plasma-Schneidgeräten verfügen.

• Lichtbogenschneiden kann Augen, Haut und Gehör schädigen!

Deshalb sind immer die vorgeschriebene Schutzkleidung, Augen- und

Gehörschutz gemäß der einschlägigen Vorschriften des entsprechenden

Landes, z. B. in Deutschland BGV D 1 zu tragen.

• Die angegebenen Belastungsdaten sind maximale Grenzwerte.

Überlastungen können zur Zerstörung des Brenners führen.

• Schalten Sie zum Verschleißteilewechsel die Stromquelle aus.

• Beachten Sie die Betriebsanleitung der einzelnen schweißtechnischen

Komponenten, wie z.B. Stromquelle.

• Ziehen Sie das Schlauchpaket nicht über scharfe Kanten oder legen es im

Spritzerbereich oder auf heißen Werkstücken ab.

• Den Brennertaster erst dann betätigen, wenn alle Voraussetzungen zum

gefahrlosen Schneiden erfüllt sind.

• Schützen Sie unbeteiligte Personen durch Schutzvorhänge oder

Schutzwände gegen optische Strahlung und Blendgefahr.

• Spritzen Sie Werkstücke, die mit chlorierten Lösungsmitteln entfettet wurden,

mit klarem Wasser ab, sonst besteht die Gefahr der Phosgengasbildung.

Stellen Sie keine chlorhaltigen Entfettungsbäder in der Nähe des

Schneidplatzes auf.

• Benutzen Sie die Schneidbrenner nur in geeigneten Räumlichkeiten.

Verwenden Sie beim Gebrauch im Freien einen geeigneten Schutz gegen

alle Witterungsverhältnisse.

• Beachten Sie die Brandgefahr, welche von Spritzern bei Schneidarbeiten

ausgeht. Entfernen Sie bei Schneidarbeiten alles Brennbare aus dem

Wirkungsbereich.

• Bei Schneidarbeiten unter beengten Verhältnissen besteht erhöhte elektri-

sche Gefährdung. Schützen Sie sich entsprechend durch isolierende

Unterlagen, trockene Kleidung und ausreichende Be- und Entlüftung.

• Alle Metalldämpfe, besonders Blei, Cadmium, Kupfer und Beryllium sind

schädlich! Sorgen Sie durch Belüftung oder Absaugung dafür, dass die gel-

tenden MAK-Werte nicht überschritten werden.

• Stellen Sie geeignete Brandschutzmittel am Arbeitsplatz zur Verfügung.

Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt,

jedoch sind Beschädigungen während des Transportes nicht auszuschließen.

Eingangskontrolle

– Kontrollieren Sie die Vollständigkeit anhand des Lieferscheines!

Bei Beschädigung

– Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!

6. Gefahren-

hinweise

7. Transport und

Verpackung

Bei Beanstandungen

Ist die Lieferung beim Transport beschädigt worden:

– Setzen Sie sich sofort mit dem letzten Spediteur in Verbindung!

– Bewahren Sie sich die Verpackung auf (wegen einer eventuellen Überprü-

fung durch den Spediteur oder für den Rückversand)

Verpackung für den Versand

Verwenden Sie nach Möglichkeit die Originalverpackung und das Original-

verpackungsmaterial.

Bei auftretenden Fragen zur Verpackung und Transportsicherung nehmen Sie

bitte Rücksprache mit dem Lieferanten.

Lagerung im geschlossenen Raum

Temperatur der Umgebungsluft bei Transport

und Lagerung: – 25 °C bis + 55 °C

Relative Luftfeuchte: bis 90 % bei 20 °C

Der gebrauchsfähige Schneidbrenner PSB besteht aus:

1. Schneidbrennerkörper z.B.: PSB 121 mit Ausrüst- und Verschleißteilen

2. Handgriff

3. Schlauchpaket

Alle Elemente bilden zusammen eine funktionsfähige Einheit, die mit entspre-

chenden Betriebsmitteln versorgt, einen Plasmalichtbogen zum Schneiden

erzeugt. Beim Schneiden wird Pressluft in der Schneiddüse durch Hochfrequenz-

impulse ionisiert. Der Startlichtbogen erzeugt leitfähiges Plasma, das in der

Düse beschleunigt und auf das Werkstück geleitet wird. Der Arbeitslichtbogen

wird zwischen der Schneidbrennerelektrode und dem Werkstück gezündet.

Durch die Energie des Aufpralls, der Dissoziation und der Ionisation wird das

Werkstückmaterial aufgeschmolzen und durch die kinetische Energie des

Plasmastrahles ausgeblasen. Die Pressluft wird zum Kühlen des Schlauchpaketes

und des Schneidbrenners genutzt.

Handschneidbrenner

Der Brennerkopf ist im Winkel von 100° (PSB 31) bzw. 105° (PSB 60/121)

zur Griffachse angeordnet.

Die Verschleißteile Plasmadüse, Schutzkappe, Elektrode und Isolator sind

durch Stecken oder Schrauben austauschbar. Zum Schutz des Bedieners ist der

Brenner mit einer Sicherungsklemme ausgestattet, welche durch Lösen der

Verschleißteile automatisch den Einschaltstromkreis unterbricht.

Auf die Außenkontur der Schutzkappen können Zubehörelemente, wie

Brennerwagen, Brennerrundführung und Abstandshalter aufgesteckt und arre-

tiert werden.

7. Transport und

Verpackung

(Fortsetzung)

8. Systembe-

schreibung

8.1 Baugruppe

Deutsch

AUT-/Robo-Schneidbrenner

Bei diesen Ausführungen ist die Schneidbrennerdüsen zur Brennerkörperachse

in gerader Linie angeordnet.

Die Verschleißteile Plasmadüse, Schutzkappe Elektrode und Isolator sind ein-

fach durch Stecken oder Schrauben austauschbar.

Zubehör

• Brennerwagen für gerade Schnitte bzw. zusätzlich mit Rundführung aus

gerüstet zum Schneiden kreisförmiger Bauteile im Durchmesserbereich von

ca. 100 bis 1000 mm.

– Der Brennerwagen wird auf der Schutzkappe geklemmt.

• Halterung für Maschinenschneidbrenner.

Brennerkörper ausrüsten

1.Elektrode einschrauben und mit Mehrfachschlüssel anziehen.

2.Die ausgewählte Plasmadüse einschrauben und mit Mehrfachschlüssel

anziehen.

Die Wahl der Plasmadüse wird im wesentlichen vom zu schneidenden

Material und von der Stromstärke bestimmt.

Als Richtwerte gelten: Düsenbohrung Ø 1,0 mm 40 A

Ø 1,3 mm 60 A

Ø 1,5 mm 80 A

Ø 1,8 mm 100 A

Je nach Brennerausführung sind zusätzlich weitere Verschleißteile einzusetzen.

Beachten sie hierfür die richtige Reihenfolge entsprechend der folgen den

Abbildungen und der aktuellen Bestellunterlagen.

3.Schutzkappe handfest aufschrauben.

4.Sicherungsklemme aufstecken.

Alle Plasma-Handschneidbrenner sind zum Schutz des Bedieners mit

einer brennerspezifischen Sicherungsklemme ausgestattet.

Zum Lösen der Verschleißteile muss diese abgenommen werden, der

Einschaltstromkreis wird automatisch unterbrochen. Bei Verschleißteilwechsel

ist unabhängig von dieser Sicherheitsschaltung in jedem Fall die Plasmastrom-

quelle abzuschalten!

Verschmutzte Düsenbohrungen verringern den Luftdurchsatz und die

Kühlung. Dadurch erhöht sich der Verschleiß aller Ausrüstteile bis zur

Zerstörung des Brennerkörpers.

Achten Sie immer auf festen Sitz und einen sauberen Zustand der Schutzkappe

und aller Verschleißteile!

8.1 Baugruppe

(Fortsetzung)

9. Inbetriebnahme

1.1

1.7

1.11

1.2

1.3 1.31

1.42

1.4

1.41

1.51 1.5 1.521.53 1.61.54

1.2

1.3

1.2

9.92

9.91

PSB 121

PSB 60

1.8

1.1

1.2

1.3

1.4

HFSKKSKZS

1.5

1.6

1.7

1.31

1.41

1.51

1.61

1.32

1.4

1.6

1.2 1.21

1.42

9.91

9.92

PSB 31

1.7

1.2

PSB 31

1.1 Brennerkörper

1.2 Elektrode, 15mm

Stand.15,5mm

1.21 Elektrode, lang

1.3 Federhülse

1.31 Isolierhülse

1.32 Isolierhülse

1.4 Plasmadüse

Ø1,0 bzw. Ø1,2

1.41 Plasmadüse

Ø1,0 bzw. Ø1,2

1.42 Plasmadüse,

schmal Ø1,0

1.5 Feder

1.51 Feder

1.6 Schutzkappe

1.61 Schutzkappe

1.7 Federring

1.8 Sicherungsklemme

2 Handgriff

9.91 Allzweckschlüssel

9.92 Elektrodenschlüssel

PSB 60, PSB 121

PSB-AUT 60

PSB-AUT 121

1.1 Brennerkörper

PSB 60

1.11 Brennerkörper

PSB 121

1.12 Brennerkörper

AUT-PSB 60

1.12 Brennerkörper

AUT-PSB 121

1.2 Elektrode

1.3 Plasmadüse

Ø1,0;1,3; 1,5;

1,8; 2,0

1.31 Plasmadüse für

30° Vorrichtung

Ø1,0;1,3; 1,5;

1,8

Otros manuales para PSB Series

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de soldadura de Abicor Binzel

Abicor Binzel

Abicor Binzel FreedomDrive Abimig AT355 Manual de usuario

Abicor Binzel

Abicor Binzel iROB 501 PRO Manual de usuario

Abicor Binzel

Abicor Binzel ABITIG Little 9 Manual de usuario

Abicor Binzel

Abicor Binzel MFS-V3 M-Drive Manual de usuario

Abicor Binzel

Abicor Binzel MB GRIP Manual

Abicor Binzel

Abicor Binzel MIG Manual de usuario

Abicor Binzel

Abicor Binzel ABIMIG GRIP W Series Manual de usuario

Abicor Binzel

Abicor Binzel ABIPLAS 71 HF Manual de usuario

Abicor Binzel

Abicor Binzel ABICAR ADVANCED 42V Manual de usuario

Abicor Binzel

Abicor Binzel ABIPLAS CUT 200 W/MT Manual de usuario

Abicor Binzel

Abicor Binzel ABICAR ADVANCED Manual de usuario

Abicor Binzel

Abicor Binzel xFUME FLEX 115V CSA Manual de usuario

Abicor Binzel

Abicor Binzel ABICOOLER 2000 advanced Manual de usuario

Abicor Binzel

Abicor Binzel ABIROB A Series Manual de usuario

Abicor Binzel

Abicor Binzel ROBO WH W600 Manual de usuario

Abicor Binzel

Abicor Binzel ABIROB A Series Manual de usuario

Abicor Binzel

Abicor Binzel PP Plus 36D Manual de usuario

Abicor Binzel

Abicor Binzel ABICAR 1200 PRO Manual de usuario

Abicor Binzel

Abicor Binzel iROB 401 AC/DC Manual de usuario

Abicor Binzel

Abicor Binzel AUT-WIG 20G Manual de usuario

Abicor Binzel

Abicor Binzel ABIMIG 0 Series Manual de usuario

Abicor Binzel

Abicor Binzel MT 452 W Manual de usuario

Abicor Binzel

Abicor Binzel SI4 Series Manual de usuario

Abicor Binzel

Abicor Binzel ROBO WH 654 Manual de usuario

Manuales populares de Sistema de soldadura de otras marcas

Berner

Berner PLASMACUT 54 Manual de usuario

Pro Spot

Pro Spot PR-155 Manual de usuario

Forney

Forney 210 Manual de usuario

Thermal Arc

Thermal Arc 400S Manual de usuario

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manual de usuario

GYS

GYS PROTIG 201 AC/DC Manual de usuario

TAFA

TAFA 30*8B35 Manual de usuario

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manual de usuario

ESAB

ESAB Buddy Arc 145 Manual de usuario

CIGWELD

CIGWELD 636804 Guía rápida

Red-D-Arc

Red-D-Arc DC-400 Manual de usuario

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manual de usuario

Elettro

Elettro HI-MIG 3000 SYNERGIC Manual de usuario

WIA

WIA Weldmatic 270 CP132-2 Manual de usuario

Sonics

Sonics H520T Manual de usuario

Miller

Miller Big Blue 400D Manual de usuario

NewArc

NewArc RT2000 Guía de inicio rápido

Hypertherm

Hypertherm powermax1000 Manual de usuario
