Abicor Binzel ABIMIG A155 Manual de usuario

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .

www.binzel-abicor.com

DE Betriebsanleitung / EN Operating instructions

FR Mode d’emploi / ES Instructivo de servicio

ABIMIG®A / A T LW

ABIMIG® W / W T

DE MIG/MAG Schweißbrenner

EN MIG/MAG Welding torch

FR MIG/MAG Torches de Soudage

ES MIG/MAG Antorcha de soldadura

EN 60 974-7

DE - 2

ABIMIG®

DE Original Betriebsanleitung

dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der

enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese

Änderungen werden jedoch in neuen Ausgaben berücksichtigt.

Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der

jeweiligen Besitzer/Hersteller.

Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL

Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage 

www.binzel-abicor.com

1 Identifikation DE-3

1.1 CE-Zeichen DE-3

2Sicherheit DE-3

2.1 Bestimmungsgemäße Verwendung DE-3

2.2 Klassifizierung der Warnhinweise DE-3

2.3 Angaben für den Notfall DE-4

3 Produktbeschreibung DE-4

3.1 Technische Daten DE-5

3.2 Verwendete Zeichen und Symbole DE-6

4 Lieferumfang (nur für

Wechselhalsbrenner) DE-6

5 Inbetriebnahme DE-7

5.1 Brenner ausrüsten DE-7

5.2 ABIMIG®A / A T mit schraub- 

und steckbarer Gasdüse und 

Düsenstock DE-8

5.3 ABIMIG®W/ W T flüssiggekühlt DE-8

5.4 Drahtführung montieren DE-9

5.4.1 Führungsspirale DE-9

5.4.2 Kunststoffseele DE-11

5.4.3 Brennerhalsspirale DE-13

5.5 Schlauchpaket maschinenseitig

montieren DE-15

5.6 Kühlmittel anschließen DE-16

5.7 Schutzgasmenge einstellen DE-17

5.8 Draht einfädeln DE-17

5.9 Bedienelemente Brennerhandgriff DE-18

5.9.1 Taster Funktion DE-18

6 Betrieb DE-18

7 Außerbetriebnahme DE-18

8 Wartung und Reinigung DE-19

8.1 Brennerhals wechseln DE-20

9Entsorgung DE-20

DE - 3

ABIMIG®1 Identifikation

1 Identifikation

Die MIG/MAG Handschweißbrenner werden zum sicheren Schweißen von

niedrig- und hochlegierten Werkstoffen eingesetzt. Sie bestehen aus dem

Brennerhals mit Ausrüst- und Verschleißteilen, Brennerhandgriff und

Schlauchpaket mit Zentralanschluss. Sie entsprechen der EN 60 974-7 und

stellen kein Gerät mit eigener Funktionserfüllung dar. 

Das Lichtbogenschweißen wird erst in Verbindung mit der Schweißstromquelle

möglich.

1.1 CE-Zeichen

Dieses Gerät erfüllt die Anforderungen der einschlägigen EU- Richtlinien.

2Sicherheit

Beachten Sie das beiliegende Dokument Sicherheitshinweise.

2.1 Bestimmungsgemäße Verwendung

• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in

der Anleitung beschriebenen Zweck in der beschriebenen Art und Weise

verwendet werden. Beachten Sie dabei die Betriebs-, Wartungs- und

lnstandhaltungsbedingungen.

• Jede andere Verwendung gilt als nicht bestimmungsgemäß.

• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung

sind nicht zulässig.

2.2 Klassifizierung der Warnhinweise

Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier

verschiedene Ebenen unterteilt und werden vor potenziell gefährlichen

Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit

bedeuten sie folgendes:

Die Konformität wird durch das CE-Zeichen auf dem Gerät

bestätigt.

GEFAHR

Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden

wird, sind Tod oder schwerste Verletzungen die Folge.

DE - 4

3 Produktbeschreibung ABIMIG®

2.3 Angaben für den Notfall

Unterbrechen Sie im Notfall sofort folgende Versorgungen:

•Strom

• Kühlwasserversorgung

•Gas

Weitere Maßnahmen entnehmen Sie der Betriebsanleitung der Stromquelle

oder der Dokumentation weiterer Peripheriegeräte.

3 Produktbeschreibung

WARNUNG

Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht

gemieden wird, können schwere Verletzungen die Folge sein.

VORSICHT

Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht

gemieden wird, können leichte oder geringfügige Verletzungen die Folge

sein.

HINWEIS

Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder

Sachschäden an der Ausrüstung die Folge sein können.

WARNUNG

Gefahren durch nicht bestimmungsgemäße Verwendung

Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren

für Personen, Tiere und Sachwerte ausgehen.

• Gerät ausschließlich bestimmungsgemäß verwenden.

• Gerät nicht eigenmächtig zur Leistungssteigerung umbauen oder

verändern.

• Gerät nur durch befähigte Personen (in Deutschland siehe TRBS 1203)

verwenden.

DE - 5

ABIMIG®3 Produktbeschreibung

3.1 Technische Daten

Transport und Lagerung - 25 °C bis + 55 °C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

Tab. 1 Temperatur der Umgebungsluft

Spannungsart DC

Polung der Elektroden bei DC in der Regel positiv

Schutzgas (DIN EN ISO 14175) CO2 und Mischgas M21

Drahtarten handelsübliche Runddrähte

Spannungsbemessung 113 V S c h e i t e l w e r t

Schutzart der maschinenseitigen Anschlüsse (EN 60 529) IP3X

Steuereinrichtung im Brennerhandgriff für 42 V und 0,1 bis 1 A

Tab. 2 Allgemeine Brennerdaten nach EN 60 974-7

Typ Kühl-

art

Belastung ED Draht- Gas-

durch-

fluss

Kühlung Fließdruck

Ein-

kreis

Standard

Lichtbogen

Im-

puls

CO2M21 M21 Vorlauf-

temp. max.

Durch-

fluss min.

min max

A A A % mm l/min °C l/min bar bar

ABIMIG®A / A T LW

155 luft 190 180 60 0,6 - 1,0 10 - 18

255 luft 240 220 60 0,8 - 1,2 11 - 18

305 luft 290 260 60 0,8 - 1,2 12 - 18

355 luft 340 320 60 1,0 - 1,6 10 - 20

405 luft 400 370 60 1,2 - 2,4 10 - 20

ABIMIG®W / W T

340 flüssig 400 350 350 100 0,8 - 1,2 10 - 20 50 1,5 1,5 3,5

440 flüssig 500 450 350 100 0,8 - 1,6 10 - 20 50 1,5 1,5 3,5

540 flüssig 600 550 400 100 1,0 - 1,6 10 - 20 50 1,5 1,5 3,5

Tab. 3 Produktspezifische Brennerdaten (EN 60 974-7) ABIMIG®A / A T LW und W / W T

DE - 6

4 Lieferumfang (nur für Wechselhalsbrenner) ABIMIG®

3.2 Verwendete Zeichen und Symbole

In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:

4 Lieferumfang (nur für Wechselhalsbrenner)

Die Brennerlinie ABIMIG®A T LW / W T wird nach Grad des modularen

Aufbaus in drei Brennerreihen angeboten:

1BASIC-Brenner:

• schweißbereite Brenner in den Längen 3, 4 und 5 m mit Standard-

Ausrüstung für Verschleißteile und Drahtführung, Zentralstecker 

KZ-2 bzw. WZ-2, Betriebsanleitung und Ersatzteilliste.

2COMBI-Brenner: (in zwei separaten Baugruppen)

• Grundbrenner in den Längen 3, 4 und 5 m mit Standard-Ausrüstung für

Drahtführung, Zentralstecker KZ-2 bzw. WZ-2, Betriebsanleitung und

Ersatzteilliste.

• COMBI-Brennerhals mit Standardverschleißteilen.

3VARIO-Brenner:

• schweißbereite Brenner in frei wählbaren Längen und modularer

Zusammenstellung mit Betriebsanleitung und Ersatzteilliste.

Ausrüst- und Verschleißteile separat bestellen. 

Bestelldaten und Identnummern der Ausrüst- und Verschleißteile, entnehmen

Sie den aktuellen Bestellunterlagen oder der beiliegenden Ersatzteilliste.

Kontakt für Beratung und Bestellung finden Sie im Internet

unter www.binzel-abicor.com.

Standardlänge L 3,00 m / 4,00 m / 5,00 m

Kühlmittelanschluss Stecknippel NW 5

Kühlgeräteleistung min. 800 W

Steuerleitung 2-adrig

Tab. 4 Schlauchpaket

Symbol Beschreibung

• Aufzählungssymbol für Handlungsanweisungen und Aufzählungen

Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen

1Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind

DE - 7

ABIMIG®5 Inbetriebnahme

5 Inbetriebnahme

5.1 Brenner ausrüsten

GEFAHR

Verletzungsgefahr durch unerwarteten Anlauf

Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.

Demontage- und Reparaturarbeiten ist folgendes zu beachten:

• Schalten Sie die Stromquelle aus.

• Sperren Sie die Gaszufuhr ab.

• Sperren Sie die Kühlwasser-Zufuhr ab.

• Ziehen Sie den Netzstecker.

GEFAHR

Verletzungsgefahr und Geräteschäden durch unautorisierte

Personen

Unsachgemäße Reparaturen und Änderungen am Produkt können zu

erheblichen Verletzungen und Geräteschäden führen. Die Produktgarantie

erlischt bei Eingriff durch unautoristierte Personen.

• Bedienungs-, Wartungs-, Reinigungs- und Reparaturarbeiten dürfen nur

von befähigten Personen (in Deutschland siehe TRBS 1203) durchgeführt

werden.

HINWEIS

• Beachten Sie folgende Angaben:

3 Produktbeschreibung auf Seite DE-4

VORSICHT

Verletzungsgefahr

Durch- bzw. Einstich durch Drahtelektrode.

• Greifen Sie nicht in den Gefahrenbereich.

• Tragen Sie entsprechende Schutzhandschuhe.

DE - 8

5 Inbetriebnahme ABIMIG®

5.2 ABIMIG®A / A T mit schraub- und steckbarer Gasdüse und Düsenstock

5.3 ABIMIG®W/ W T flüssiggekühlt

Rüsten Sie den Brennerhals gemäß der folgenden Abbildung aus:

1Schrauben Sie den auswechselbaren Düsenstock (4) auf Brennerhals (5)

auf und ziehen Sie den Düsenstock (4) mit einem ABIMIG®-Schlüssel fest.

2Schrauben Sie die Stromdüse (3) in den Düsenstock (4).

3Ziehen Sie die Stromdüse (3) mit einem ABIMIG®-Schlüssel fest.

Sofern noch kein Spritzerschutz vorhanden ist:

4Führen Sie den Spritzerschutz (2) von der Rückseite in die Gasdüse (1) ein.

1Gasdüse schraubbar (Standard) (XX5)

2Stromdüse

3Düsenstock schraubbar (Standard) (XX5)

4Übergangsstück

5Düsenstock steckbar (XX7)

6Gasdüse steckbar (XX7)

Abb. 1 ABIMIG®A / A T LW ausrüsten

1Gasdüse

2Spritzerschutz

(sofern vorhanden)

3Stromdüse

4Düsenstock

5Brennerhals

Abb. 2 ABIMIG®W / W T ausrüsten

21345

DE - 9

ABIMIG®5 Inbetriebnahme

5Schrauben Sie die Gasdüse (1) mit dem Spritzerschutz (2) auf.

Der Spritzerschutz (2) schiebt sich hierbei in die korrekte Position innerhalb

der Gasdüse (1).

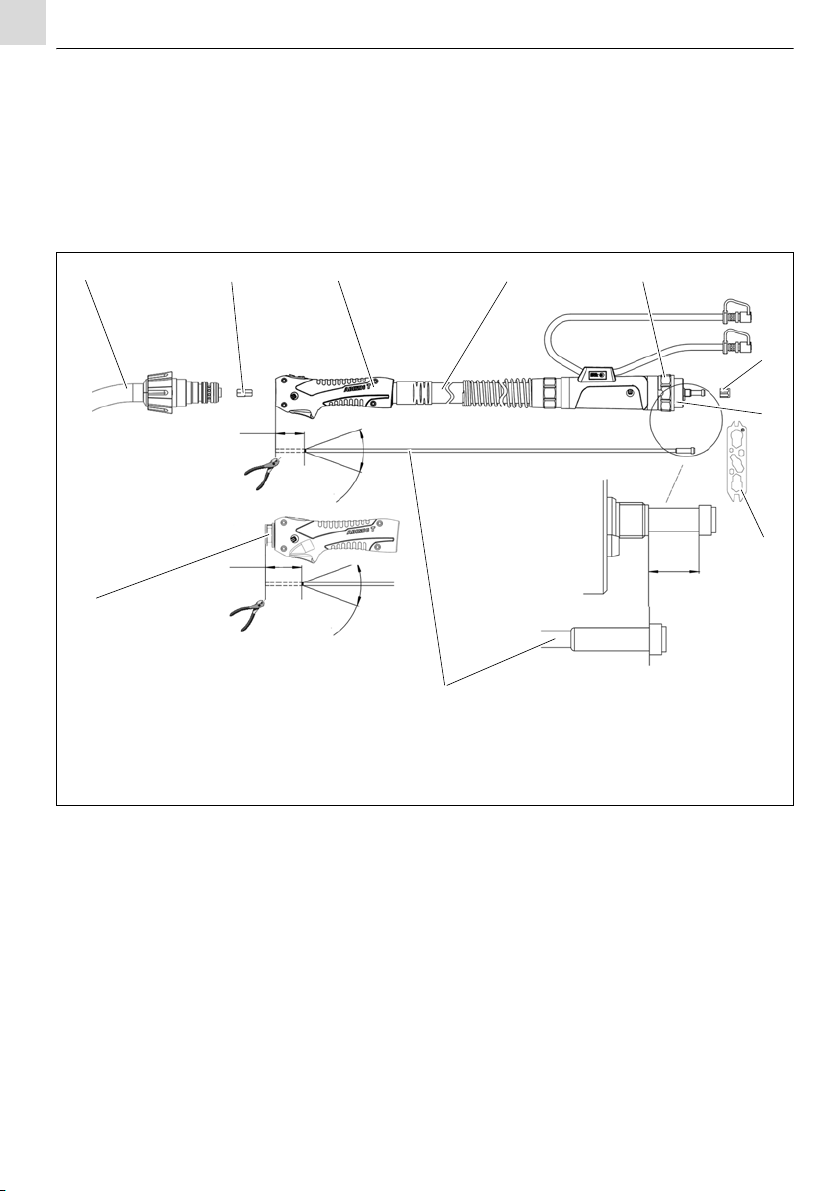

5.4 Drahtführung montieren

5.4.1 Führungsspirale

ABIMIG®A LW / ABIMIG®W

Zur Verwendung von Stahldrähten bei nicht geteilter Drahtführung.

1BIKOX

®/ Schlauchpaket gestreckt auslegen, Gasdüse und Stromdüse

vom Brennerhals abschrauben.

2Überwurfmutter am Zentralstecker oder Einzelanschluss abschrauben und

Führungsspirale durch das BIKOX®/ Schlauchpaket bis zum Haltenippel

einschieben.

3Überwurfmutter wieder aufschrauben, mit ABIMIG®-Schlüssel festziehen

und Überlänge von Führungsspirale bündig am Düsenstock abschneiden.

4Stromdüse und Gasdüse einschrauben.

ABIMIG®A T LW

Zur Verwendung von Stahldrähten bei geteilter Drahtführung.

1BIKOX

®/ Schlauchpaket gestreckt auslegen und dreh- oder

umsteckbaren Brennerhals abschrauben.

2Überwurfmutter am Zentralstecker abschrauben und Führungsspirale bis

zum Haltenippel durch das BIKOX®/ Schlauchpaket einschieben.

HINWEIS

• Um eine sichere Schutzgasabdeckung zu gewährleisten, setzen Sie nur

gasdichte, mit Kunststoff isolierte Drahtführungen ein.

• Blanke Führungsspiralen führen zu Schutzgasverlust.

HINWEIS

• Neue noch unbenutzte Führungsspiralen müssen auf die tatsächliche

Schlauchpaketlänge gekürzt werden.

• Bei feststehenden Brennerhälsen werden nur durchgehende

Führungsspiralen verwendet.

• Um die Drahtführung mit etwas Vorspannung installieren zu können, ist

ein Übermaß erforderlich.

• Der Dichtstopfen erleichtert bei ABIMIG®W T die Demontage und

Montage des Isolierstücks.

DE - 10

5 Inbetriebnahme ABIMIG®

3Überwurfmutter aufschrauben, mit ABIMIG®-Schlüssel festziehen und

Überlänge am Griffgewindestück mit 2 mm Überstand abschneiden.

4Dreh- oder umsteckbaren Brennerhals wieder am Griff festschrauben.

ABIMIG®W T

Zur Verwendung von Stahldrähten bei geteilter Drahtführung.

1Lösen Sie das Schlauchpaket (4) maschinenseitig und legen es gestreckt

aus.

2Schrauben Sie den Brennerhals (1) ab und nehmen Sie diesen ab.

3Schrauben Sie das Isolierstück (2) aus der Brennerhalsaufnahme mit einem

Schlitzschraubendreher (Breite ca. 10 mm) heraus.

4Optional verschließen Sie den Brennerhals mit dem Dichtstopfen (10).

5Schrauben Sie die Überwurfmutter (6) am Zentralstecker (7) ab.

6Schieben Sie die Führungsspirale (9) vom Zentralstecker (7) aus bis zum

Anschlag des Nippels der Führungsspirale in den Brenner.

7Schrauben Sie die Überwurfmutter (6) handfest an.

1Brennerhals

2Isolierstück

3Brennerhandgriff

4Schlauchpaket

5Anschlussmutter

6Überwurfmutter

7Zentralstecker

8Mehrfachschlüssel

9Führungsspirale

10 Dichtstopfen

Abb. 3 Führungsspirale montieren bei Brennern ABIMIG®W T

40°

123 45

40°

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de soldadura de Abicor Binzel

Abicor Binzel

Abicor Binzel ABIROB W Manual de usuario

Abicor Binzel

Abicor Binzel ROBO WH 654 Manual de usuario

Abicor Binzel

Abicor Binzel xFUME ADVANCED HP 230V-CSA Manual de usuario

Abicor Binzel

Abicor Binzel ABITIG WH Manual de usuario

Abicor Binzel

Abicor Binzel ABIMIG 0 Series Manual de usuario

Abicor Binzel

Abicor Binzel FreedomDrive Abimig AT355 Manual de usuario

Abicor Binzel

Abicor Binzel ABITIG Little 9 Manual de usuario

Abicor Binzel

Abicor Binzel ABICOOLER 2000 advanced Manual de usuario

Abicor Binzel

Abicor Binzel MFS-V3 M-Drive Manual de usuario

Abicor Binzel

Abicor Binzel ABIDRIVE CW Manual de usuario

Abicor Binzel

Abicor Binzel AB20 Manual de usuario

Abicor Binzel

Abicor Binzel AUT-WIG 20G Manual de usuario

Abicor Binzel

Abicor Binzel xFUME FLEX 115V CSA Manual de usuario

Abicor Binzel

Abicor Binzel ABIROB A Series Manual de usuario

Abicor Binzel

Abicor Binzel PP Plus Series Manual de usuario

Abicor Binzel

Abicor Binzel PP Plus 36D Manual de usuario

Abicor Binzel

Abicor Binzel ABIROB A360 Manual de usuario

Abicor Binzel

Abicor Binzel ABI-CAR E-1200 Manual de usuario

Abicor Binzel

Abicor Binzel SI4 Series Manual de usuario

Abicor Binzel

Abicor Binzel MIG/MAG ROBO Series Manual de usuario

Abicor Binzel

Abicor Binzel iROB 420 Manual de usuario

Abicor Binzel

Abicor Binzel iROB 401 AC/DC Manual de usuario

Abicor Binzel

Abicor Binzel xFUME TIG Manual de usuario

Abicor Binzel

Abicor Binzel iMIG POWER 400 Manual de usuario

Manuales populares de Sistema de soldadura de otras marcas

Berner

Berner PLASMACUT 54 Manual de usuario

Pro Spot

Pro Spot PR-155 Manual de usuario

Forney

Forney 210 Manual de usuario

Thermal Arc

Thermal Arc 400S Manual de usuario

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manual de usuario

GYS

GYS PROTIG 201 AC/DC Manual de usuario

TAFA

TAFA 30*8B35 Manual de usuario

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manual de usuario

ESAB

ESAB Buddy Arc 145 Manual de usuario

CIGWELD

CIGWELD 636804 Guía rápida

Red-D-Arc

Red-D-Arc DC-400 Manual de usuario

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manual de usuario

Elettro

Elettro HI-MIG 3000 SYNERGIC Manual de usuario

WIA

WIA Weldmatic 270 CP132-2 Manual de usuario

Sonics

Sonics H520T Manual de usuario

Miller

Miller Big Blue 400D Manual de usuario

NewArc

NewArc RT2000 Guía de inicio rápido

Hypertherm

Hypertherm powermax1000 Manual de usuario
