Abicor Binzel PP Plus 36D Manual de usuario

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .

www.binzel-abicor.com

DE Betriebsanleitung / EN Operating instructions

FR Mode d’emploi / ES Instructivo de servicio

PP Plus 36D/240D/401D

DE MIG/MAG Schweißbrenner-System

EN MIG/MAG Welding torch system

FR MIG/MAG Système de torche de soudage

ES MIG/MAG Sistema de antorcha de soldadura

DE - 2 BAL.0140 • 2018-10-15

PP Plus 36D/240D/401D

DE Original Betriebsanleitung

dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der

enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese

Änderungen werden jedoch in neuen Ausgaben berücksichtigt.

Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der

jeweiligen Besitzer/Hersteller.

Unsere aktuellen Produktdokumente sowie alle Kontaktdaten der ABICOR BINZEL

Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage

www.binzel-abicor.com

1 Identifikation DE-3

1.1 Kennzeichnung DE-3

2Sicherheit DE-3

2.1 Bestimmungsgemäße Verwendung DE-3

2.2 Klassifizierung der Warnhinweise DE-3

2.3 Angaben für den Notfall DE-4

3 Produktbeschreibung DE-4

3.1 Technische Daten DE-4

3.2 Verwendete Zeichen und Symbole DE-6

4 Inbetriebnahme DE-6

4.1 Brennerhals PP Plus 36D/240D

ausrüsten DE-7

4.2 Brennerhals PP Plus 401D

ausrüsten DE-7

4.3 Drahtführung montieren DE-8

4.3.1 Führungsspirale DE-8

4.3.2 Kunststoffseele DE-9

4.4 Neck-Liner in Brennerhals

montieren DE-11

4.5 Schlauchpaket maschinenseitig

anschließen DE-11

4.6 Kühlmittel anschließen DE-12

4.7 Steuerleitung PP Plus anschließen DE-13

4.8 Schutzgasmenge einstellen DE-14

4.9 Draht einfädeln DE-14

4.10 Bedienelemente Brennerhandgriff DE-15

4.10.1 Taster 2-Takt Funktion DE-15

5 Betrieb DE-16

6 Außerbetriebnahme DE-16

7 Wartung und Reinigung DE-16

7.1 Drahtförderrolle wechseln DE-18

7.2 Drahtführung reinigen DE-18

7.3 Brennerhals wechseln DE-19

8Entsorgung DE-19

BAL.0140 • 2018-10-15 DE - 3

PP Plus 36D/240D/401D 1 Identifikation

1 Identifikation

Die PP Plus Handschweißbrenner werden zum Verschweißen von handelsüblichen

Drahtelektroden eingesetzt. Sie entsprechen der EN 60 974-7 und stellen kein Gerät mit

eigener Funktionserfüllung dar. Das Lichtbogenschweißen wird erst in Verbindung mit der

Schweißstromquelle möglich. Diese Betriebsanleitung beschreibt nur die PP Plus

Schweißbrenner. Die PP Plus Schweißbrenner dürfen nur mit Original ABICOR BINZEL

Ersatzteilen betrieben werden.

1.1 Kennzeichnung

Das Produkt erfüllt die geltenden Anforderungen des jeweiligen Marktes für das

Inverkehrbringen. Sofern es einer entsprechenden Kennzeichnung bedarf, ist diese am Produkt

angebracht.

2Sicherheit

Beachten Sie das beiliegende Dokument Sicherheitshinweise.

2.1 Bestimmungsgemäße Verwendung

• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in der Anleitung

beschriebenen Zweck in der beschriebenen Art und Weise verwendet werden.

Beachten Sie dabei die Betriebs-, Wartungs- und lnstandhaltungsbedingungen.

• Jede andere Verwendung gilt als nicht bestimmungsgemäß.

• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung sind nicht zulässig.

2.2 Klassifizierung der Warnhinweise

Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschie-dene Ebenen

unterteilt und werden vor spezifischen Arbeiten angegeben. Geordnet nach abnehmender

Wichtigkeit bedeuten sie Folgendes:

GEFAHR

Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder

schwerste Verletzungen die Folge.

WARNUNG

Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird,

können schwere Verletzungen die Folge sein.

VORSICHT

Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können

leichte oder geringfügige Verletzungen die Folge sein.

DE - 4 BAL.0140 • 2018-10-15

3 Produktbeschreibung PP Plus 36D/240D/401D

2.3 Angaben für den Notfall

Unterbrechen Sie im Notfall sofort folgende Versorgungen:

• Elektrische Energieversorgung

• Kühlmittelversorgung

• Druckluftzufuhr

•Gaszufuhr

Weitere Maßnahmen entnehmen Sie der Betriebsanleitung "Stromquelle" oder der

Dokumentation weiterer Peripheriegeräte.

3 Produktbeschreibung

3.1 Technische Daten

HINWEIS

Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder Sachschäden an

der Ausrüstung die Folge sein können.

WARNUNG

Gefahren durch nicht bestimmungsgemäße Verwendung

Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren für Personen, Tiere

und Sachwerte ausgehen.

• Gerät ausschließlich bestimmungsgemäß verwenden.

• Gerät nicht eigenmächtig zur Leistungssteigerung umbauen oder verändern.

• Gerät nur durch befähigte Personen (in Deutschland siehe TRBS 1203) verwenden.

Temperatur der Umgebungsluft - 10 °C bis + 40 °C

Transport und Lagerung - 25 °C bis + 55 °C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

Tab. 1 Allgemeine Daten

BAL.0140 • 2018-10-15 DE - 5

PP Plus 36D/240D/401D 3 Produktbeschreibung

*Die Belastungsdaten reduzieren sich bei Impulslichtbogen bis zu 35%.

Spannungsart Gleichspannung DC

Polung der Elektrode in der Regel positiv

Drahtarten handelsübliche Runddrähte

Führungsart handgeführt

Spannungsbemessung 113 V S c h e i t e l w e r t

Schutzart der maschinenseitigen Anschlüsse

(EN 60 529)

IP2X, IP3X

Schutzgas (DIN EN ISO 14175) CO2 und Mischgas M21

Steuereinrichtung im Brennerhandgriff 1 A AC / 250 V AC

Tab. 2 Allgemeine Brennerdaten nach EN 60 974-7

Typ Kühlart Belastung* ED Draht-ø Gasdurchfluss Angaben zur Kühlung

Vorlauf-

temp.

Durch-

fluss

Fließdruck

CO2M21 max. min. min. max.

PP Plus A A%mm l/min °C l/minbarbar

36D luft 300 270 60 0,8 - 1,2 10 - 20

240D flüssig 270 240 100 0,8 - 1,2 10 - 20 50 1 1,5 3,5

401D flüssig 400 350 100 0,8 - 1,6 10 - 20 50 1 1,5 3,5

Tab. 3 Produktspezifische Brennerdaten nach EN 60974-7 PP Plus

Länge L (m) 8,00

Kühlgeräteleistung min. 800 W

Steuerleitung 7-adrig

Gewicht/Meter ca. 0,7 kg

Maschinenseitige Anschlüsse Zentralstecker WZ-2 (flüssiggekühlt),

Zentralstecker KZ-2 (luftgekühlt)

Tab. 4 Schlauchpaket (Standardausführung)

DE - 6 BAL.0140 • 2018-10-15

4 Inbetriebnahme PP Plus 36D/240D/401D

3.2 Verwendete Zeichen und Symbole

In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:

4 Inbetriebnahme

Größe Nut

0,8 / 0,8 mm Universal

1,0 / 1,0 mm Universal

1,2 / 1,2 mm Universal

1,6 / 1,6 mm Universal

Tab. 5 Drahtförderrollen (Standardauswahl)

Symbol Beschreibung

• Aufzählungssymbol für Handlungsanweisungen und Aufzählungen

Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende

Informationen

1Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind

GEFAHR

Verletzungsgefahr durch unerwarteten Anlauf

Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und

Reparaturarbeiten ist Folgendes zu beachten:

• Schalten Sie die Stromquelle aus.

• Sperren Sie die Gaszufuhr ab.

• Sperren Sie die Kühlmittelzufuhr ab.

• Sperren Sie die Druckluftzufuhr ab.

• Trennen Sie alle elektrischen Verbindungen.

• Schalten Sie die gesamte Schweißanlage aus.

GEFAHR

Verletzungsgefahr und Geräteschäden durch unautorisierte Personen

Unsachgemäße Reparaturen und Änderungen am Produkt können zu erheblichen

Verletzungen und Geräteschäden führen. Die Produktgarantie erlischt bei Eingriff durch

unautorisierte Personen.

• Bedienungs-, Wartungs-, Reinigungs- und Reparaturarbeiten dürfen nur von befähigten

Personen (in Deutschland siehe TRBS 1203) durchgeführt werden.

BAL.0140 • 2018-10-15 DE - 7

PP Plus 36D/240D/401D 4 Inbetriebnahme

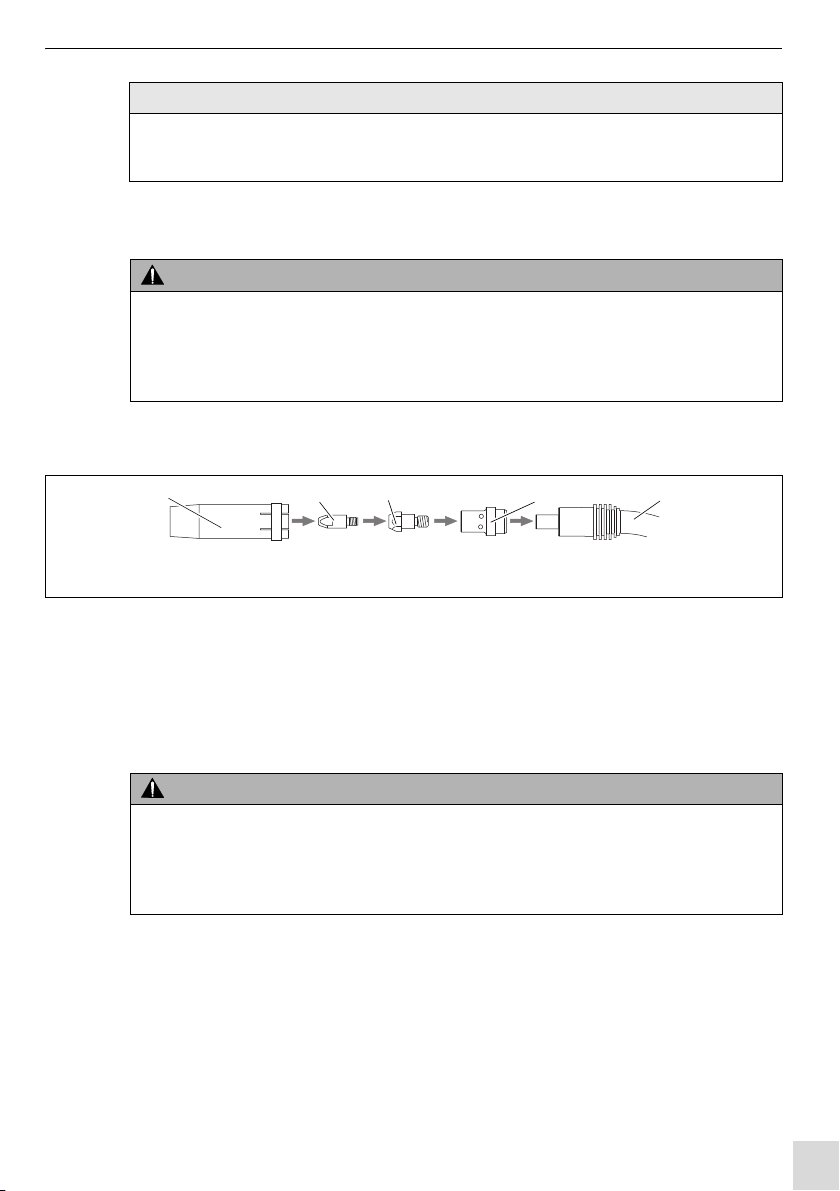

4.1 Brennerhals PP Plus 36D/240D ausrüsten

Rüsten Sie den Brennerhals gemäß der folgenden Abbildung aus:

1Gasverteiler (4), Düsenstock (3) und Stromdüse (2) in Brennerhals (5) einschrauben.

2Gasdüse (1) mit leichter Drehbewegung im Uhrzeigersinn auf Brennerhals (5) aufstecken.

4.2 Brennerhals PP Plus 401D ausrüsten

HINWEIS

• Beachten Sie folgende Angaben:

2 Sicherheit auf Seite DE-3

VORSICHT

Verletzungsgefahr

Durch- bzw. Einstich durch Drahtelektrode.

• Greifen Sie nicht in den Gefahrenbereich.

• Tragen Sie entsprechende Schutzhandschuhe.

1Gasdüse

2Stromdüse

3Düsenstock

4Gasverteiler

5Brennerhals

Abb. 1 Brenner 36D und 240D ausrüsten

23 514

VORSICHT

Verletzungsgefahr

Durch- bzw. Einstich durch Drahtelektrode.

• Greifen Sie nicht in den Gefahrenbereich.

• Tragen Sie entsprechende Schutzhandschuhe.

DE - 8 BAL.0140 • 2018-10-15

4 Inbetriebnahme PP Plus 36D/240D/401D

Rüsten Sie den Brennerhals gemäß der folgenden Abbildung aus:

1Düsenstock (4), Stromdüse (3) und Gasverteiler (2) in Brennerhals (5) einschrauben.

2Gasdüse (1) mit leichter Drehbewegung im Uhrzeigersinn auf Brennerhals (5) aufstecken.

4.3 Drahtführung montieren

4.3.1 Führungsspirale

1Gasdüse

2Gasverteiler

3Stromdüse

4Düsenstock

5Brennerhals

Abb. 2 Brenner 401D ausrüsten

15324

HINWEIS

• Setzen Sie nur gasdichte, mit Kunststoff isolierte Drahtführungen ein, um eine sichere

Schutzgasabdeckung sowie eine definierte Stromkontaktierung zu gewährleisten.

• Blanke Führungsspiralen führen zu Schutzgasverlust und undefiniertem Stromübergang.

HINWEIS

• Neue, noch unbenutzte Führungsspiralen müssen auf die tatsächliche

Schlauchpaketlänge gekürzt werden.

• Um die Drahtführung mit etwas Vorspannung installieren zu können, ist ein Übermaß

erforderlich.

Abb. 3 Führungsspirale auf Seite DE-9

BAL.0140 • 2018-10-15 DE - 9

PP Plus 36D/240D/401D 4 Inbetriebnahme

Zur Verwendung von Stahldrähten.

1Schlauchpaket (9) gestreckt auslegen und Überwurfmutter (6) am Zentralstecker (4)

abschrauben.

2Führungsspirale (8) durch Drahtförderschlauch (3) bis zum spürbaren Anschlag in

Einlaufnippel (2) einschieben.

3Überlänge x ermitteln und Führungsspirale (8) wieder herausziehen.

4Führungsspirale (8) um das Maß x kürzen.

5Schnittstelle entgraten und Spiralenanfang im Winkel von 40° anschleifen.

6Abgelängte Führungsspirale (8) in Drahtförderschlauch (3) einführen.

7Überwurfmutter (6) aufschrauben und mit Mehrfachschlüssel (5) sichern.

4.3.2 Kunststoffseele

1Brennerhals

2Einlaufnippel

3Drahtförderschlauch

4Zentralstecker

5Mehrfachschlüssel

6Überwurfmutter

7Haltenippel

8Führungsspirale

9Schlauchpaket

Abb. 3 Führungsspirale

40°

4 – 5 mm

123 45

6789

HINWEIS

• Bauen Sie die Führungsspirale (8) mit leichtem Gegendruck ein.

HINWEIS

• Neue, noch unbenutzte Kunststoffseelen müssen auf die tatsächliche Schlauchpaketlänge

gekürzt werden.

• Bei Kunststoffseelen mit Aussendurchmesser 4,00 mm, muss das Kapillarrohr im

Zwischenanschluss durch ein Führungsrohr ersetzt werden.

• Wir empfehlen Ihnen die Kunststoffseele vor der Montage mit dem ABICOR BINZEL-

Spitzer im Winkel von 40° anzuspitzen.

DE - 10 BAL.0140 • 2018-10-15

4 Inbetriebnahme PP Plus 36D/240D/401D

Zur Verwendung von Aluminium-, Kupfer-, Nickel- und Edelstahldräten.

1Anfang der Kunststoffseele (9) mit dem ABICOR BINZEL-Spitzer ca. 40° anspitzen.

2Kunststoffseele (9) durch Drahtförderschlauch (1) bis zum spürbaren Anschlag in

Einlaufnippel (11) einschieben.

3Klemmnippel (8), O-Ring (7) und Überwurfmutter (3) auf Kunststoffseele (9) stecken und

unter Spannung die Überwurfmutter (3) festschrauben.

4Überlange Kunststoffseele (9) vor den Drahtförderrollen markieren.

5Kunststoffseele (9) mit ABICOR BINZEL-Cutter (5) an der Markierung direkt vor den

Drahtförderrollen abschneiden.

6Schnittstelle anspitzen.

1Drahtförderschlauch

2Zentralstecker

3Überwurfmutter

4Drahtvorschubgerät

5ABICORBINZEL-Cutter

6Führungsrohr

7O-Ring

8Klemmnippel

9Kunststoffseele

10 ABICOR BINZEL-Spitzer

11 Einlaufnippel

Abb. 4 Kunststoffseele kürzen

40°

5678910

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de soldadura de Abicor Binzel

Abicor Binzel

Abicor Binzel iROB 501 Manual de usuario

Abicor Binzel

Abicor Binzel ABICOOLER 2000 advanced Manual de usuario

Abicor Binzel

Abicor Binzel PP Plus Series Manual de usuario

Abicor Binzel

Abicor Binzel ABITIG WH Manual de usuario

Abicor Binzel

Abicor Binzel FreedomDrive Abimig AT355 Manual de usuario

Abicor Binzel

Abicor Binzel xFUME FLEX 115V CSA Manual de usuario

Abicor Binzel

Abicor Binzel AB20 Manual de usuario

Abicor Binzel

Abicor Binzel ABIMIG A155 Manual de usuario

Abicor Binzel

Abicor Binzel SI4 Series Manual de usuario

Abicor Binzel

Abicor Binzel MB GRIP Manual

Abicor Binzel

Abicor Binzel ABIMIG GRIP W Series Manual de usuario

Abicor Binzel

Abicor Binzel iMIG POWER 400 Manual de usuario

Abicor Binzel

Abicor Binzel ABIROB W Manual de usuario

Abicor Binzel

Abicor Binzel ABITIG Little 9 Manual de usuario

Abicor Binzel

Abicor Binzel xFUME ADVANCED HP 230V-CSA Manual de usuario

Abicor Binzel

Abicor Binzel MT 452 W Manual de usuario

Abicor Binzel

Abicor Binzel AUT-WIG 20G Manual de usuario

Abicor Binzel

Abicor Binzel ABIPLAS 71 HF Manual de usuario

Abicor Binzel

Abicor Binzel ABIMIG 0 Series Manual de usuario

Abicor Binzel

Abicor Binzel ROBO WH W600 Manual de usuario

Abicor Binzel

Abicor Binzel ABIDRIVE CW Manual de usuario

Abicor Binzel

Abicor Binzel ABIROB A Series Manual de usuario

Abicor Binzel

Abicor Binzel ABICAR 1200 PRO Manual de usuario

Abicor Binzel

Abicor Binzel ABIPLAS CUT 200 W/MT Manual de usuario

Manuales populares de Sistema de soldadura de otras marcas

Berner

Berner PLASMACUT 54 Manual de usuario

Pro Spot

Pro Spot PR-155 Manual de usuario

Forney

Forney 210 Manual de usuario

Thermal Arc

Thermal Arc 400S Manual de usuario

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manual de usuario

GYS

GYS PROTIG 201 AC/DC Manual de usuario

TAFA

TAFA 30*8B35 Manual de usuario

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manual de usuario

ESAB

ESAB Buddy Arc 145 Manual de usuario

CIGWELD

CIGWELD 636804 Guía rápida

Red-D-Arc

Red-D-Arc DC-400 Manual de usuario

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manual de usuario

Elettro

Elettro HI-MIG 3000 SYNERGIC Manual de usuario

WIA

WIA Weldmatic 270 CP132-2 Manual de usuario

Sonics

Sonics H520T Manual de usuario

Miller

Miller Big Blue 400D Manual de usuario

NewArc

NewArc RT2000 Guía de inicio rápido

Hypertherm

Hypertherm powermax1000 Manual de usuario
