ABB RD3P Manual de usuario

78910

2CSF423007D1002

RD3P

RD3P-48

Relè differenziale

elettronico

Electronic residual

current relay

Relais differentiel

électronique

Relé diferencial

electrónico

Elektronisches

Differentialschutzrelais

ABB_76x88mm_RD3P_rev4.indd 1 19/09/11 11:04

0,5

0,3

0,1

0,03

0,5

0,3

0,2

0,06

FAULTON

l %

ln [A] t [s]

ONOFF

20% 40% 60% 80%

Pre Alarm

Autoreset

TEST RESET

IEC60947-2/M

RD3P

Test no Trip (3s)

78910

Descrizione

Il dispositivo RD3P della famiglia dei relè differenziali elettronici RD3 di

ABB svolge la funzione di monitor e protezione differenziale in accordo alla

CEI EN 60947-2 annex. M* e può essere impiegato in abbinamento a tutti

i dispositivi automatici S200 e scatolati della gamma Tmax ﬁno al T5, per

impianti industriali.

La gamma dei relè differenziali RD3P può svolgere la funzione di

segnalazione attraverso la barra dei led e attraverso i due contatti d’uscita.

*Fino a 630A

ABB_76x88mm_RD3P_rev4.indd 2 19/09/11 11:04

78910

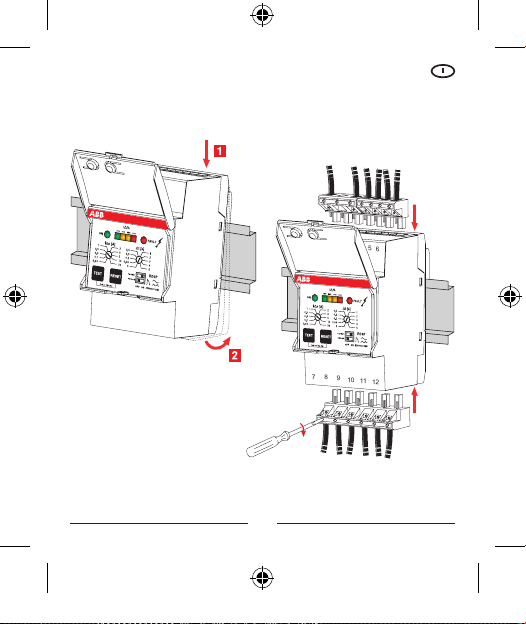

Installazione

ABB_76x88mm_RD3P_rev4.indd 3 19/09/11 11:04

ONOFF

Pre Alarm

Autoreset

OUTPUT Relay

Prealarm / TRIP

7 8 9

FAIL SAFE

OUTPUT Relay

TRIP

10 11 12

OUTPUT Relay

Prealarm / TRIP

7 8 9 10 11 12

ONOFF

Pre Alarm

Autoreset

1 2 3 4 5 6

0,5

0,3

0,1

0,03

0,5

0,3

0,2

0,06

FAULTON

l %

l n [A] t [s]

ONOFF

20% 40% 60% 80%

Pre Alarm

Autoreset

TEST RESET

IEC60947-2/M

RD3P

Test no Trip (3s)

TR...

L1 L3L2 N PE

4 3 2 1

T2-T1 S2-S1

POWER SUPPLY

RD3P: 230-400 VAC

RD3P-48: 12-48 VAC/DC

Remote Reset

LOAD

0,5

0,3

0,1

0,03

0,5

0,3

0,2

0,06

l n [A] t [s]

Collegamento Toroide-Relè

Regolazione della corrente

d’intervento differenziale (l∆n [A])

e del tempo d’intervento (∆t [s]).

ABB_76x88mm_RD3P_rev4.indd 4 19/09/11 11:04

ONOFF

Pre Alarm

Autoreset

OUTPUT Relay

Prealarm / TRIP

7 8 9

FAIL SAFE

OUTPUT Relay

TRIP

10 11 12

OUTPUT Relay

Prealarm / TRIP

7 8 9 10 11 12

ONOFF

Pre Alarm

Autoreset

Funzioni

Pre-alarm → posizionando il dip-switch su ON si attiva la funzione di

pre-alarm: il contatto di output contrassegnato dai morsetti 7 8 9

commuterà in caso di un guasto differenziale superiore al 60% I∆.

Autoreset → posizionando il dip-switch su ON si attiva la funzione di

Reset automatico: i contatti di OUTPUT Relay ritorneranno in condizione

di stand-by quando terminerà la situazione di guasto.

ABB_76x88mm_RD3P_rev4.indd 5 19/09/11 11:04

7 8 9

FAIL SAFE

OUTPUT Relay

TRIP

10 11 12

7 8 9 10 11 12

FAULTON

l %

20% 40% 60% 80%

RD...

TR...

RD...

RD3P: 230-400 VAC

RD3P-48: 12-48 VAC/DC

7 8 9 10 11 12

Funzioni

Fail-safe → integrata nel dispositivo (sicurezza positiva). In caso di

mancanza dell’alimentazione del dispositivo RD3 i contatti di output

numerati 10 11 12 commuteranno come da immagine allegata.

Contatti in condizione di dispositivo spento:

ABB_76x88mm_RD3P_rev4.indd 6 19/09/11 11:04

7 8 9

FAIL SAFE

OUTPUT Relay

TRIP

10 11 12

7 8 9 10 11 12

FAULTON

l %

20% 40% 60% 80%

RD...

TR...

RD...

RD3P: 230-400 VAC

RD3P-48: 12-48 VAC/DC

7 8 9 10 11 12

Segnalazioni stand by

ABB_76x88mm_RD3P_rev4.indd 7 19/09/11 11:04

Id≥Idtrip

7 8 9 10 11 12

FAULTON

l %

20% 40% 60% 80%

RD...

TR...

RD...

RD3P: 230-400 VAC

RD3P-48: 12-48 VAC/DC

7 8 9 10 11 12

TR...

RD...

FAULTON

l %

20% 40% 60% 80%

RD...

RD3P: 230-400 VAC

RD3P-48: 12-48 VAC/DC

Segnalazioni guasto

ABB_76x88mm_RD3P_rev4.indd 8 19/09/11 11:04

Id≥Idtrip

7 8 9 10 11 12

FAULTON

l %

20% 40% 60% 80%

RD...

TR...

RD...

RD3P: 230-400 VAC

RD3P-48: 12-48 VAC/DC

7 8 9 10 11 12

TR...

RD...

FAULTON

l %

20% 40% 60% 80%

RD...

RD3P: 230-400 VAC

RD3P-48: 12-48 VAC/DC

Segnalazioni mancanza collegamento TR

ABB_76x88mm_RD3P_rev4.indd 9 19/09/11 11:04

l %

20% 40% 60% 80%

1 2 3 4 5 6

9 10 11 1287

0,5

0,3

0,1

0,03

0,5

0,3

0,2

0,06

FAULTON

l %

ln [A] t [s]

ONOFF

20% 40% 60% 80%

Pre Alarm

Autoreset

TEST RESET

IEC60947-2/M

RD3P

Test no Trip (3s)

Remote Reset

TR...

4 3 2 1

T2-T1 S2-S1

Bobina Lancio

230V

Interruttore

magnetotermico

quadripolare

L1 L3L2 N

LOAD

POWER SUPPLY

RD3P: 230-400 VAC

RD3P-48: 12-48 VAC/DC

Barra dei Led

La barra dei Led visualizza l’entità della dispersione nell’impianto.

ABB_76x88mm_RD3P_rev4.indd 10 19/09/11 11:04
