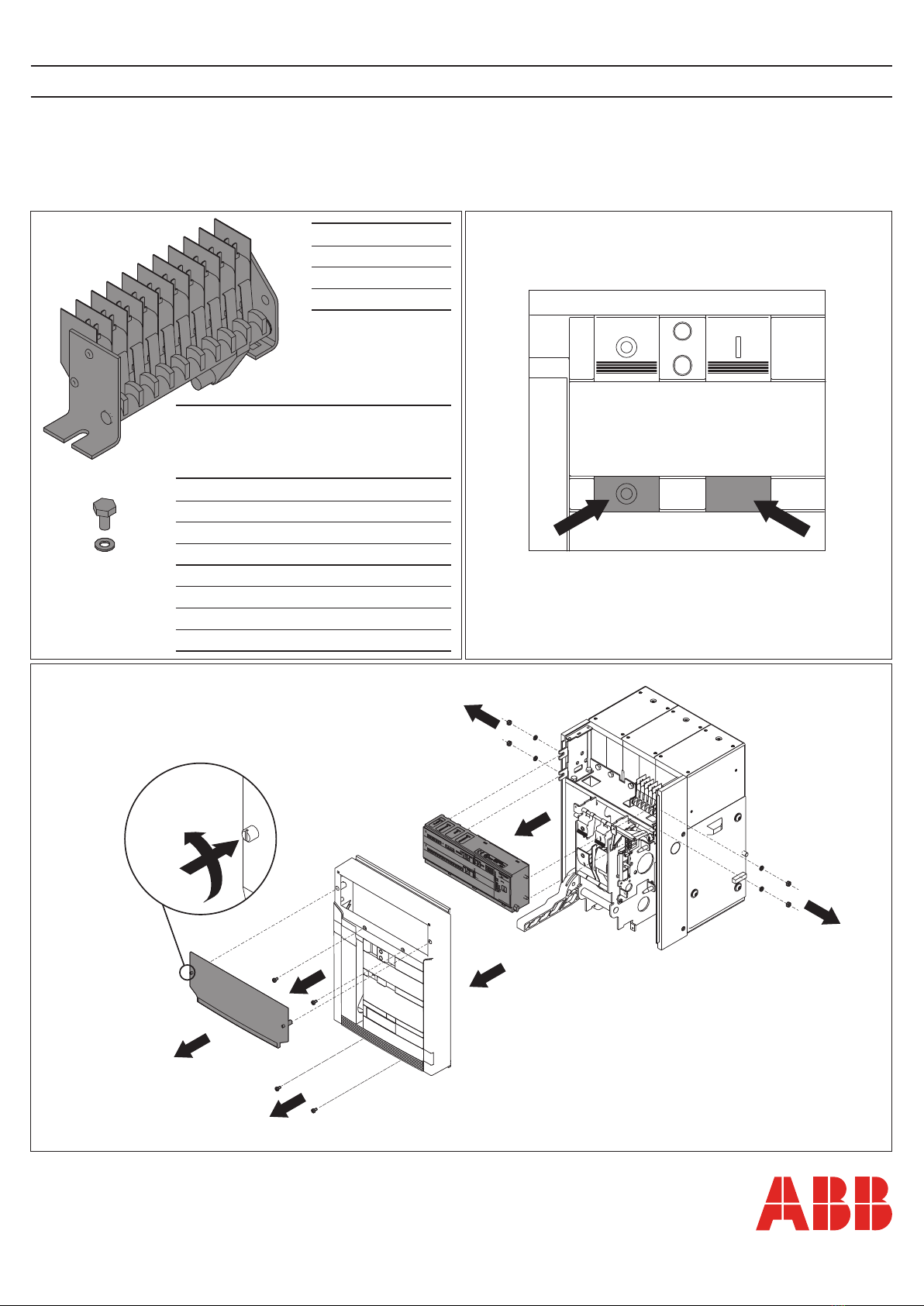

ABB Emax Manual de usuario

Contatti ausiliari

Auxiliary contacts

Hilfsschalter

Contacts auxiliaires

Contactos auxiliares

DOC. N.° 1SDH000460R0608 - B0546

Emax

APERTO

OPEN

AUS-STELLUNG

OUVERT

ABIERTO

BIANCO

WHITE

WEISS

BLANC

BLANCO

Tensione

Voltage

Spannung

Tension

Tensión

Corrente

Current

Strom

Courant

Corriente

125 V – 0.5 A 0 ms

250 V – 0.3 A 0 ms

250 V ~ 5 A 1

400 V ~ 3 A 1

125 V – 0.3 A 10 ms

220 V – 0.2 A 10 ms

250 V ~ 5 A 0.3

400 V ~ 3 A 0.3

T/cosj

90°

4 PR121/P

4+2 PR122/P-PR123/P

10 PR121/P

10+2 PR122/P-PR123/P

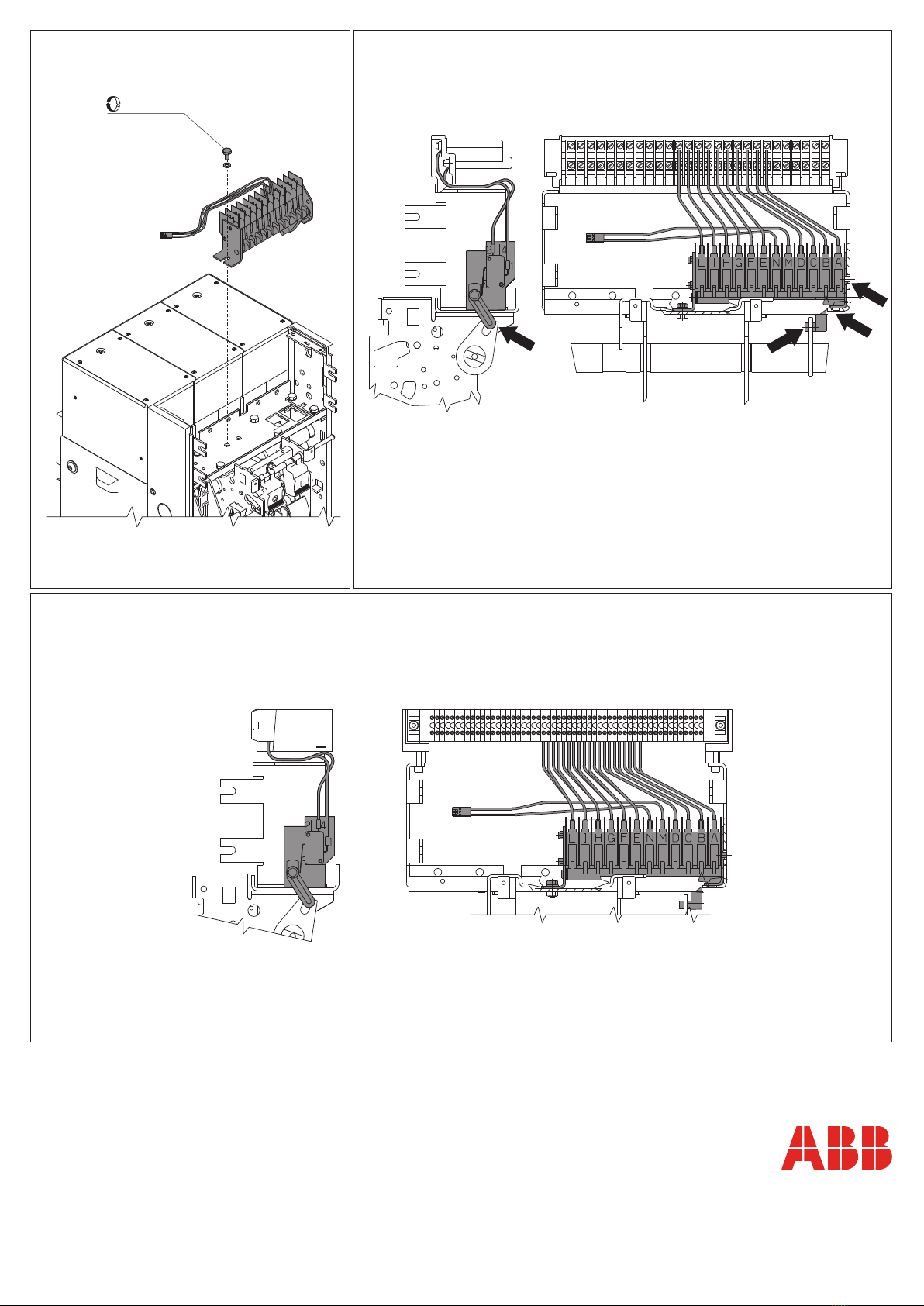

Cablare i cavi dei microinterruttori ai contatti striscianti o alla morsettiera collegando il cavo al morsetto con la stessa numerazione.

Connect the microswitch cables to the sliding contacts or terminal block, connecting the cable to the terminal with the same number.

Beim Anschließen der Kabel der Mikroschalter an die Gleitkontakte oder die Klemmenleiste die Klemmennumerierung beachten.

Connecter les câbles des micro-interrupteurs aux frotteurs ou au bornier en raccordant le câble à la borne avec la même numérotation.

Cablear los cables de los microinterruptores en los contactos deslizantes o en la placa de bornes conectando el cable al borne con la misma numeración.

C DPR121 (AC ONLY)

4 aux

Contatti striscianti

Sliding contacts

Gleitkontakte

Frotteurs

Contactos deslizantes

Contatto normalmente chiuso

Normally closed contact

Öffner

Contact normalement fermé

Contacto normalmente cerrado

Morsettiera

Terminal block

Klemmenleiste

Bornier

Placa de bornes

Contatto normalmente aperto

Normally open contact

Schließer

Contact normalement ouvert

Contacto normalmente abierto

3 Nm

FPR111 - PR112 - PR113

PR121 (AC ONLY)

10 aux

GContatti striscianti

Sliding contacts

Gleitkontakte

Frotteurs

Contactos deslizantes

Contatto normalmente chiuso

Normally closed contact

Öffner

Contact normalement fermé

Contacto normalmente cerrado

Morsettiera

Terminal block

Klemmenleiste

Bornier

Placa de bornes

Contatto normalmente aperto

Normally open contact

Schließer

Contact normalement ouvert

Contacto normalmente abierto

Cablare i cavi dei microinterruttori ai contatti striscianti o alla morsettiera collegando il cavo al morsetto con la stessa numerazione.

Connect the microswitch cables to the sliding contacts or terminal block, connecting the cable to the terminal with the same number.

Beim Anschließen der Kabel der Mikroschalter an die Gleitkontakte oder die Klemmenleiste die Klemmennumerierung beachten.

Connecter les câbles des micro-interrupteurs aux frotteurs ou au bornier en raccordant le câble à la borne avec la même numérotation.

Cablear los cables de los microinterruptores en los contactos deslizantes o en la placa de bornes conectando el cable al borne con la misma numeración.

3 Nm

Cablare i cavi dei microinterruttori ai contatti striscianti o alla morsettiera collegando il cavo al morsetto con la stessa numerazione.

Connect the microswitch cables to the sliding contacts or terminal block, connecting the cable to the terminal with the same number.

Beim Anschließen der Kabel der Mikroschalter an die Gleitkontakte oder die Klemmenleiste die Klemmennumerierung beachten.

Connecter les câbles des micro-interrupteurs aux frotteurs ou au bornier en raccordant le câble à la borne avec la même numérotation.

Cablear los cables de los microinterruptores en los contactos deslizantes o en la placa de bornes conectando el cable al borne con la misma numeración.

PR122

PR123

6 aux

Contatti striscianti

Sliding contacts

Gleitkontakte

Frotteurs

Contactos deslizantes

Contatto normalmente chiuso

Normally closed contact

Öffner

Contact normalement fermé

Contacto normalmente cerrado

Morsettiera

Terminal block

Klemmenleiste

Bornier

Placa de bornes

Contatto normalmente aperto

Normally open contact

Schließer

Contact normalement ouvert

Contacto normalmente abierto

3 Nm

Xk4

MPR122 (AC ONLY)

PR123 (AC ONLY)

12 aux

NContatti striscianti

Sliding contacts

Gleitkontakte

Frotteurs

Contactos deslizantes

Contatto normalmente chiuso

Normally closed contact

Öffner

Contact normalement fermé

Contacto normalmente cerrado

Morsettiera

Terminal block

Klemmenleiste

Bornier

Placa de bornes

Contatto normalmente aperto

Normally open contact

Schließer

Contact normalement ouvert

Contacto normalmente abierto

Cablare i cavi dei microinterruttori ai contatti striscianti o alla morsettiera collegando il cavo al morsetto con la stessa numerazione.

Connect the microswitch cables to the sliding contacts or terminal block, connecting the cable to the terminal with the same number.

Beim Anschließen der Kabel der Mikroschalter an die Gleitkontakte oder die Klemmenleiste die Klemmennumerierung beachten.

Connecter les câbles des micro-interrupteurs aux frotteurs ou au bornier en raccordant le câble à la borne avec la même numérotation.

Cablear los cables de los microinterruptores en los contactos deslizantes o en la placa de bornes conectando el cable al borne con la misma numeración.

3 Nm

ATTENZIONE: se ai morsetti K11, K12, K13, K14, K15 è collegato il connettore Xk3,

quest’ultimo deve essere rimosso.

IMPORTANT: if the XK3 connector is connected to the terminals K11, K12, K13, K14, K15,

it has to be disconnected.

ACHTUNG: Wenn der Steckverbinder XK3 an die Klemmen K11, K12, K13, K14, K15

angeschlossen ist, muss er entfernt werden.

ATTENTION: si le connecteur XK3 est raccordé aux bornes K11, K12, K13, K14, K15,

il doit être enlevé.

ATENCIÓN: si en los bornes K11, K12, K13, K14 o K15 está enchufado el conector Xk3,

hay que quitarlo.

Xk4

PPR122

PR123

12 aux

QContatti striscianti

Sliding contacts

Gleitkontakte

Frotteurs

Contactos deslizantes

Contatto normalmente chiuso

Normally closed contact

Öffner

Contact normalement fermé

Contacto normalmente cerrado

Morsettiera

Terminal block

Klemmenleiste

Bornier

Placa de bornes

Contatto normalmente aperto

Normally open contact

Schließer

Contact normalement ouvert

Contacto normalmente abierto

Cablare i cavi dei microinterruttori ai contatti striscianti o alla morsettiera collegando il cavo al morsetto con la stessa numerazione.

Connect the microswitch cables to the sliding contacts or terminal block, connecting the cable to the terminal with the same number.

Beim Anschließen der Kabel der Mikroschalter an die Gleitkontakte oder die Klemmenleiste die Klemmennumerierung beachten.

Connecter les câbles des micro-interrupteurs aux frotteurs ou au bornier en raccordant le câble à la borne avec la même numérotation.

Cablear los cables de los microinterruptores en los contactos deslizantes o en la placa de bornes conectando el cable al borne con la misma numeración.

3 Nm

ABB SACE S.p.A.

Via Pescaria, 5

24123 Bergamo Italy

Tel.: +39 035 395.111

http://www.abb.com

Xk4

ATTENZIONE: se ai morsetti K11, K12, K13, K14, K15 è collegato il connettore Xk3,

quest’ultimo deve essere rimosso.

IMPORTANT: if the XK3 connector is connected to the terminals K11, K12, K13, K14, K15,

it has to be disconnected.

ACHTUNG: Wenn der Steckverbinder XK3 an die Klemmen K11, K12, K13, K14, K15

angeschlossen ist, muss er entfernt werden.

ATTENTION: si le connecteur XK3 est raccordé aux bornes K11, K12, K13, K14, K15,

il doit être enlevé.

ATENCIÓN: si en los bornes K11, K12, K13, K14 o K15 está enchufado el conector Xk3,

hay que quitarlo.
