Yamaha S55 Manual de usuario

SPEAKER SYSTEM

S55

OPERATION MANUAL

MANUEL D’INSTRUCTION

BEDIENUNGSANLEITUNG

取扱説明書

Thank you for choosing the Yamaha S55 speaker system.

The S55 is a compact two-way bass-reflex speaker system

equipped with a 16 cm (6.5") woofer and a 2.5 cm (1")

tweeter. From powerful bass to delicate high-frequency

sounds, the system provides well-balanced high quality

sound reproduction over the entire frequency range.

To obtain maximum performance from your Yamaha

speaker system we recommend that you read this operation

manual thoroughly.

PRECAUTIONS

●Be sure to turn the amplifier power OFF before attempting

to connect the speakers.

●To avoid distortion and possible damage to the speaker

units, never drive the speakers with more than their maxi-

mum rated power.

●The nominal impedance of the speaker system is 6 Ω.

Since the output characteristics of the amplifier vary de-

pending on the load impedance, the load impedance has a

tolerance. If you are expanding the speaker system, be sure

to observe the range of specified amplifier load impedance.

●When two or more speakers are driven by separate power

amplifier channels, be sure that all speakers are connected in

phase to avoid a loss in output level and sound quality.

●This speaker system employs an anti-magnetic design.

However, placing it very close to a TV may cause the color

of the screen to become uneven. In this case, relocate the

system further from the TV.

CONNECTION

Connect the speaker cables from the input terminals on the rear

of the system. The red input terminal on the system should be

connected to the output terminal (+) on the power amplifier, and

the black output terminal should be connected to the output (–).

Incorrect polarity will impair bass sounds, producing an unnatu-

ral sound.

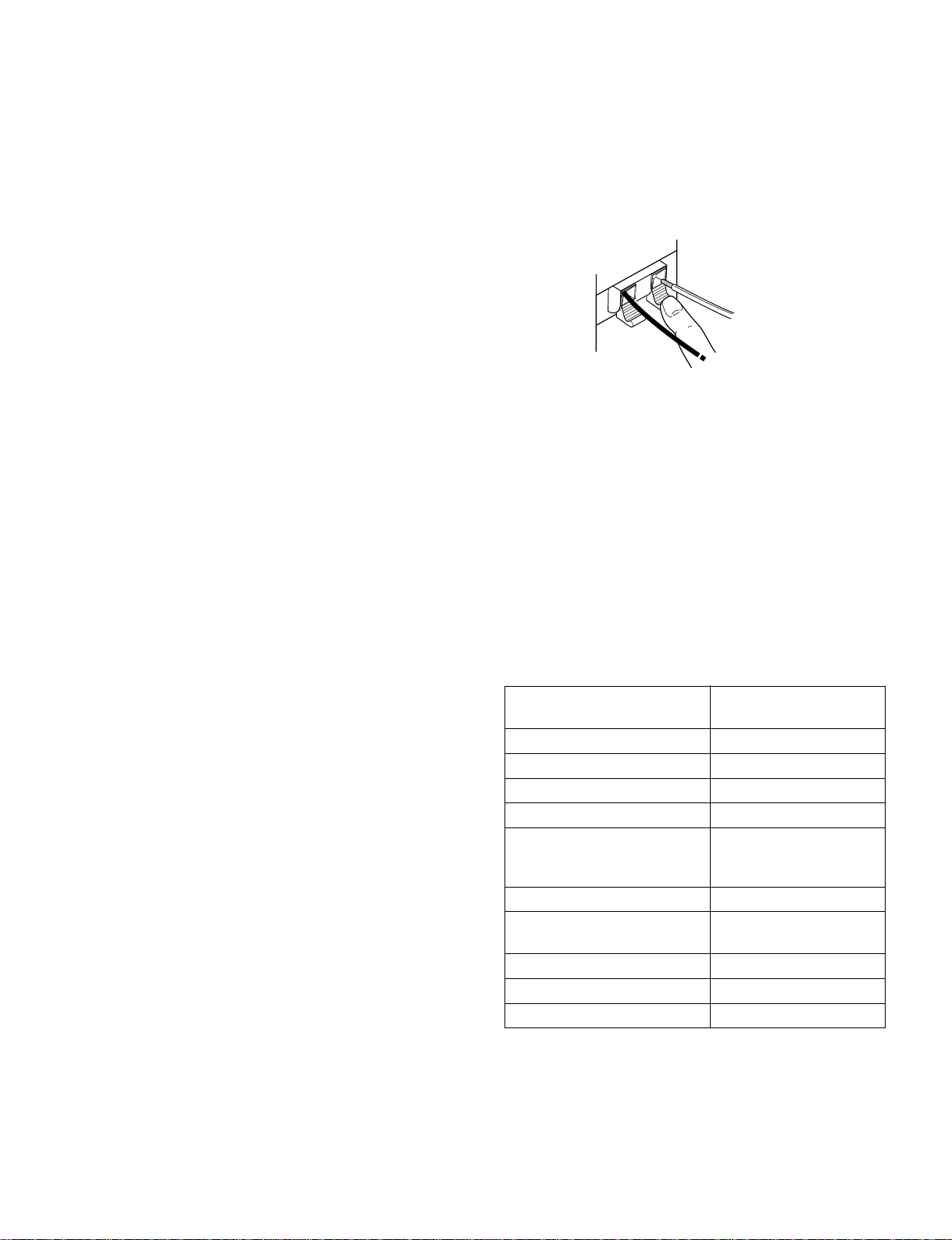

Press the lever

ABOUT THE PROTECTION CIRCUIT

The tweeter in this speaker system has an internal protection

circuit that shuts off the tweeter when an excessive

inputsignal is applied.

If the tweeter emits no sound (i.e., the sound lacks high fre-

quency content), reduce the volume level of the amplifier im-

mediately. The sound will return automatically in several

seconds.

SPECIFICATIONS

Speaker Unit LF: 16 cm (6.5") Cone

HF: 2.5 cm (1") Horn

Enclosure Bass reflex

Frequency Range 60 Hz–40 kHz

Nominal Impedance 6 Ω

Sensitivity 90 dB SPL (1watt, 1m)

Power Capacity : Noise 70 watts

PGM 140 watts

Max 250 watts

Crossover Freq. 2.5 kHz

Protection circuit Automatic return type

Connectors Push terminal

Dimensions (W ×H ×D) 370 ×250 ×215 mm

Weight 6 kg

* Design and specifications are subject to change without notice.

Nous vous remercions d’avoir porté votre choix sur les

enceintes acoustiques Yamaha S55.

Les S55 présentent un woofer de 16 cm et un haut-parleur

aigu de 2,5 cm dans un coffret compact du type bass-reflex.

Des graves les plus profonds aux sons de haute fréquence

les plus délicats, ces enceintes donnent un son de haute

qualité parfaitement équilibré sur toute la gamme des

fréquences audibles. Afin d’obtenir le maximum des perfor-

mances offertes par ces enceintes acoustiques, nous vous

conseillons vivement de lire très attentivement ce manuel

d’instruction.

PRECAUTIONS

●Veiller à mettre l’amplificateur hors tension avant de

connecter les enceintes.

●Pour prévenir tout effet de distorsion et pour ne pas risquer

d’endommager les enceintes acoustiques, ne pilotez jamais

ces enceintes à des niveaux de puissance supérieurs à leur

puissance d’entrée nominale maximale.

●L’impédance nominale du système d’enceintes est de 6Ω.

Comme les caractéristiques de sortie de l’amplificateur

varient en fonction de l’impédance de charge, cette

impédance a une certaine plage de tolérance. Si vous

élargissez le sytème d’enceintes, veillez à respecter la plage

d’impédance de charge de l’amplificateur.

●Lorsque deux enceintes, ou plus, sont pilotées par des

canneaux indépendants de l’amplificateur de puissance,

veillez à ce que toutes les enceintes soient connectées en

phase afin d’éviter une perte du niveau de sortie et de la

qualité du son.

●Ce système d’enceintes utilise un design anti-magnétique.

Néanmoins, il peut déstabiliser les couleurs d’un écran s’il

est placé trop près d’une télévision. Il suffit alors de l’en

éloigner un peu.

CONNEXION

Branchez les câbles aux bornes d’entrée situées à l’arrière de

l’enceinte. La borne d’entrée rouge de l’enceinte doit être

connectée à la borne de sortie (+) de l’amplificateur et la borne

d’entrée noire à la borne de sortie (–). Une polarité incorrecte

affectera le son dans les registres graves et produira un son qui

manque de naturel.

Appuyez sur le levier

CIRCUIT DE PROTECTION

Le tweeter de ce système d’enceinte est doté d’un circuit de pro-

tection qui se ferme automatiquement lorsque la charge entrée

est trop importante.

Si le tweeter n’émet aucun son (lorsque le son ne comporte donc

pas de hautes fréquences), diminuez immédiatement le volume

de l’amplificateur. Le son reviendra automatiquement après

quelques secondes.

SPECIFICATIONS

Haut-parleurs Grave: Cône; 16 cm

Aigu: Pavillon; 2,5 cm

Coffret Enceinte bass-reflex

Gamme de fréquences 60 Hz–40 kHz

Impédance nominale 6 Ω

Sensibilité 90 dB SPL (1watt, 1m)

Puissance de sortie: bruit 70 watts

PGM 140 watts

maxi. 250 watts

Fréquence de transition 2.5 kHz

Circuit de protection Type retour automatique

Connecteurs Borne-poussoir

Dimensions (L ×H ×P) 370 ×250 ×215 mm

Poids 6 kg

* Les spécifications et le design peuvent être modifiés sans

aucun avis.

Herzlichen Dank für den Kauf des Yamaha S55-

Lautsprechersystems. Beim S55 handelt es sich um ein

kompaktes Zweiwege-Baßreflexsystem, dessen Boxen mit

jeweils einem 16 cm Tieftöner und einem 2,5 cm Hochtöner

ausgestattet sind. Von kraftvollen Bässen bis zu den feinsten

Höhen bietet das System eine gut ausgewogene, qualitativ

hochwertige Tonwiedergabe über den gesamten

Frequenzbereich.

Um Ihr Lautsprechersystems voll nützen zu können, sollten

Sie sich mit dieser Bedienungsanleitung vertraut machen.

VORSICHTSMASSNAHMEN

●Vor dem Anschließen der Lautsprecher den Verstärker

abschalten.

●Um Beschädigungen und Verzerrungen zu Vermeiden die

Lautsprecher niemals überlasten.

●Die Nennimpedanz des Lautsprechersystems beträgt 6Ω.

Da sich die Ausgabewerte des Verstärkers nach der

Lastimpedanz richten, hat die Lastimpedanz eine

Toleranzspanne. Beim Erweitern des Lautsprechersystems

müssen Sie immer den angegebenen Lastimpedanzbereich

des Verstärkers beachten.

●Sollten zwei oder mehr Lautsprecher von verschiedenen

Verstärkerkanälen gesteuert werden, phasengleichen

Anschluß sicherstellen. Ansonsten kann es zu Einbußen

sowohl der Ausgangsleistung, als auch der Klangqualität

kommen.

●Dieses Lautsprechersystem ist magnetisch abgeschirmt.

Trotzdem sollten Sie es nicht in die Nähe eines Fernsehers

stellen, da sich sonst die Farbwiedergabe des Bildschirms

verschlechtert. In diesem Fall sollten Sie das System weiter

entfernt aufstellen.

ANSCHLUSS

Schließen Sie das Lautsprecherkabel an die Eingänge auf der

Rückseite des Systems an. Hierbei müssen Sie die rote

Eingangsklemme mit dem positiven (+) Ausgang und die

schwarze Klemme mit dem negativen (–) Ausgang verbinden.

Bei falscher Polarität kann es vorkommen, daß die

Baßwiedergabe etwas nachläßt und daß das Signal unnatürlich

klingt.

Klemme hinunterdrücken

SCHUTZSCHALTUNG

Der Hochtöner des Lautsprechersystems ist mit einer

eingebauten Schutzschaltung ausgestattet, die das System

automatisch ausschaltet, sobald die Last der Lautsprecher zu

hoch ist.

Wenn der Hochtöner kein Signal mehr wiedergibt (es fehlen

Höhen im Signal), sollten Sie die Lautstärke des Verstärkers

sofort reduzieren. Nach einigen Sekunden geben die

Lautsprecher dann wieder ein Signal wieder.

TECHNISCHE DATEN

Lautsprecher TF: 16 cm; Konus

HF: 2,5 cm; Horn

Gehäuse Baßreflex

Frequenzbeereich 60 Hz bis 40 kHz

Nominalimpedanz 6 Ω

Sensitivität 90 dB SPL (1 W; 1m)

Ausgangsleistung : Rauschen 70 W

PGM 140 W

Max. 250 W

Übergangsfrequentz 2.5 kHz

Schutzschaltung Automatische

Reaktivierung

Anschlüsse Klemme

Abmessungen (B ×H ×T) 370 ×250 ×215 mm

Gewicht 6 kg

* Das Recht zu Änderungen ohne Vorankündigung an Daten und

Design bleibt vorbehalten.

YAMAHA CORPORATION

P.O.Box 1, Hamamatsu, Japan

このたびは、YAMAHAスピーカーシステムS55をお買い求めい

ただきまして、まことにありがとうございます。

S55は、コンパクトなバスレフタイプのエンクロージャーに

16cmウーハーと2.5cmツイーターをマウントした2ウェイス

ピーカーシステムです。

豊かな低音から伸びの良い高音まで、全帯域においてバランス

の良い高音質なサウンドを実現するでしょう。

S55の性能をフルに発揮させるとともに、いつまでも支障なく

お使いいただくため、ご使用の前にこの説明書をぜひお読みく

ださい。

ご使用上の注意

● 接続は、アンプ側の電源をOFFにした状態でおこなってく

ださい。

● 許容入力以上のパワーで駆動すると、スピーカーの破損や

歪みの原因になります。

● 本機の公称インピーダンスは6Ωです。

アンプの出力特性は、接続する負荷インピーダンスで異な

るため、負荷インピーダンスの許容範囲があります。スピー

カーシステムを増設する場合は、必ずアンプの規定負荷イ

ンピーダンスの範囲内でご使用ください。

● ２台以上のスピーカーシステムを使用する場合は、必ずス

ピーカーの極性（＋、−）をアンプの極性に合わせてくださ

い。極性が異なりますと、スピーカー相互の音が干渉しあ

い、均一な音場を作ることができなくなります。

● 本機は防磁設計をしておりますが、テレビに近すぎたりし

ますと若干色ムラが生じることがあります。そのような場

合は、少し離してご使用ください。

接続

本機背面の入力端子にスピーカーケーブルを接続します。赤の

入力端子をパワーアンプ出力端子の＋側に、黒の端子を−側に

それぞれ接続します。

左右のスピーカーの極性が異なりますと、低音のそこなわれた

不自然な音になってしまいます。

レバーを押す

保護回路について

本スピーカーのツイーターには保護回路が内蔵されています。

スピーカーに過大な入力が加わると、保護回路が動作して、高

音が出なくなります。

使用中に音が出なくなった場合は速やかにアンプの音量を下

げてください。数秒〜数十秒で自動的に復帰します。

仕様

スピーカーユニット LF：16cmコーン

HF：2.5cmホーン

エンクロージャーバスレフタイプ

再生周波数帯域 60Hz〜40kHz

公称インピーダンス 6Ω

感度 90dBSPL（1W、1m）

許容入力： Noise 70W

PGM 140W

Max 250W

クロスオーバー周波数 2.5kHz

保護回路自動復帰型

入力端子プッシュターミナル

最大外形寸法（W×H×D） 370×250×215mm

重量 6kg

※仕様および外観は改良のため予告なく変更することがあります。

●お客様ご相談窓口:PA製品に対するお問合せ窓口

◆デジタルオーディオ製品

ヤマハ・デジタルオーディオ・インフォメーションセンター

Tel:03-5791-7678 Fax:03-5488-5085

E-mail:[email protected] NIFTY-Serve:LDS00552

◆一般PA製品

音響システム事業部

営業部〒430-8650 浜松市中沢町10-1

北海道営業所〒064-0810 札幌市中央区南十条西1-1-50 ヤマハセンター内

仙台営業所〒980-0804 仙台市青葉区大町2-2-10 住友生命青葉通りビル

東京営業所〒108-8568 東京都港区高輪2丁目17-11

名古屋営業所〒460-8588 名古屋市中区錦1-18-28

大阪営業所〒556-0011 大阪市浪速区難波中1-13-17 なんば辻本ニッセイビル

九州営業所〒812-8508 福岡市博多区博多駅前2-11-4

●ヤマハ電気音響製品サービス拠点:修理受付および修理品お預かり窓口

北海道サービスセンター〒064-0810 札幌市中央区南十条西1-1-50 ヤマハセンター内

仙台サービスセンター〒984-0015 仙台市若林区卸町5-7 仙台卸商共同配送センター3F

首都圏サービスセンター〒211-0025 川崎市中原区木月1184

東京サービスステーション

〒108-8568 東京都港区高輪2-17-11

（お持込み修理窓口）

浜松サービスセンター〒435-0048 浜松市上西町911 ヤマハ(株)宮竹工場内

名古屋サービスセンター〒454-0058 名古屋市中川区玉川町2-1-2 ヤマハ(株)名古屋流通センター3F

大阪サービスセンター〒565-0803 吹田市新芦屋下1-16 ヤマハ(株)千里丘センター内

四国

サービスステーション

〒760-0029 高松市丸亀町8-7 ヤマハミュージック高松店内

広島サービスセンター〒731-0113 広島市安佐南区西原6-14-14

九州サービスセンター〒812-8508 福岡市博多区博多駅前2-11-4

本社/カスタマーサービス部

〒435-0048 浜松市上西町911 ヤマハ(株)宮竹工場内

※ 所在地・電話番号などは変更されることがあります。

※ 1997年10月1日現在

■保証書

この商品には保証書がついています。販売店でお渡しして

いますから、ご住所・お名前・お買上げ年月日・販売店名など

所定事項の記入および記載内容をおたしかめのうえ、大切に

保管してください。

保証書は当社がお客様に保証期間内の無償サービスをお約

束するもので、この商品の保証期間はお買上げ日より1年です。

保証期間内の転居や、ご贈答用に購入された場合などで、

記載事項の変更が必要なときは、事前・事後を問わずお買上

げ販売店かお客様ご相談窓口、またはヤマハ電気音響製品

サービス拠点へご連絡ください。継続してサービスできるよ

うに手配いたします。

■損害に対する責任

この商品（搭載プログラムを含む）の使用または使用不能

により、お客様に生じた損害（事業利益の損失、事業の中断、

事業情報の損失、その他の特別損失や逸失利益）については、

当社は一切その責任を負わないものとします。また、如何なる

場合でも、当社が負担する損害賠償額は、お客様がお支払に

なったこの商品の代価相当額をもって、その上限とします。

サービスについて

■調整・故障の修理

「故障かな? 」と思われる症状のときは、この説明書をも

う

一度よくお読みになり、電源・接続・操作などをおたしかめく

ださい。それでもなお改善されないときには、お買上げ販売

店へご連絡ください。調整・修理いたします。

調整・修理にさいしては保証書をご用意ください。保証規

定により、調整・修理サービスをいたします。また、故障した製

品をお持ちいただくか、サービスにお伺いするのかも保証書

に書かれています。

修理サービスは保証期間が過ぎた後も引き続きおこなわ

れ、そのための補修用性能部品が用意されています。性能部

品とは製品の機能を維持するために不可欠な部品のことを

いい、PA 製品ではその最低保有期間は製造打切後8年です

。

この期間は通商産業省の指導によるものです。

■お客様ご相談窓口

ヤマハＰＡ製品にかんするご質問・ご相談は下記のお客様

ご相談窓口へ、アフターサービスについてのお問合わせはヤ

マハ電気音響製品サービス拠点へおよせください。

☎

053-460-2455

☎

011-512-6113

☎

022-222-6214

☎

03-5488-5480

☎

052-232-5744

☎

06-647-8359

☎

092-412-5556

☎

011-512-6108

☎

022-236-0249

☎

044-434-3100

☎

03-5488-6625

☎

053-465-6711

☎

052-652-2230

☎

06-877-5262

☎

0878-22-3045

☎

082-874-3787

☎

092-472-2134

☎

053-465-1158

音響システム事業部営業部

☎

053-460-245

S55m R1 1 IP 6

〒430-8650浜松市中沢町10-

97 11 1000 NP Printed in Taiwan

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de altavoces de Yamaha

Yamaha

Yamaha S12 Manual de usuario

Yamaha

Yamaha YST-NC1 Manual de usuario

Yamaha

Yamaha NX-B150 Manual de usuario

Yamaha

Yamaha YSP-5600 Manual de uso y cuidado

Yamaha

Yamaha NS-W2 Manual de usuario

Yamaha

Yamaha Ms50dr Manual de usuario

Yamaha

Yamaha NS-70 Manual de usuario

Yamaha

Yamaha NS-M225 Manual de usuario

Yamaha

Yamaha YSP-1 Manual de usuario

Yamaha

Yamaha NS-10MX Manual de usuario

Yamaha

Yamaha Digital Sound Projector YSP-3000 Manual de usuario

Yamaha

Yamaha NS-1000 Manual de usuario

Yamaha

Yamaha IF2115/64 Manual de usuario

Yamaha

Yamaha SRT-1000BL Manual de usuario

Yamaha

Yamaha NS125FP Manual de usuario

Yamaha

Yamaha YAS 71 - Air-Surround XTREME Speaker Sys Manual de usuario

Yamaha

Yamaha YHT-31 Instrucciones de montaje

Yamaha

Yamaha Soavo-2 Manual de usuario

Yamaha

Yamaha ATS-B200 Manual de usuario

Yamaha

Yamaha VXS10S Manual de usuario

Yamaha

Yamaha NS-SP1600 Manual de usuario

Yamaha

Yamaha Installation Series Manual de usuario

Yamaha

Yamaha IF2112/AS(W) Manual de usuario

Yamaha

Yamaha Aerox R NS50F Manual de usuario

Manuales populares de Sistema de altavoces de otras marcas

JVC

JVC CA-MXK5R Manual de usuario

LG NB4532B Manual de usuario

JVC

JVC CA-FSH100 Manual de usuario

5Core

5Core Pro Series Manual de usuario

EAW

EAW MQV1394e Manual de usuario

Lynx

Lynx GXR-LA10A Manual de usuario

iLive

iLive ITB066B Manual de usuario

RDX

RDX QuickStation 4 Manual de usuario

Electro-Voice

Electro-Voice S-122 Manual de usuario

Sven

Sven SPS-619 GOLD Manual de usuario

Pioneer

Pioneer CS-7070 Manual de usuario

EAW

EAW UB82e Manual de usuario

Sondpex

Sondpex Active Speaker System and Digital Music... Manual de usuario

JVC

JVC NX-PN7 Manual de usuario

Marshall Amplification

Marshall Amplification AR-DM61-BT Manual de usuario

SE Audiotechnik

SE Audiotechnik I-LINE Manual de usuario

Gemini

Gemini WRX-843 Series Manual de usuario

TCL

TCL 6100 Series Manual de usuario
