Yamaha YDS-12 Manual de usuario
YDS-12
Universal Dock for iPod
Dock Universal pour iPod
iPod 用ユニバーサルドック
OWNER’S MANUAL
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
使用说明书
사용 설명서
取扱説明書
Français
Deutsch
Svenska
Italiano
Español
Nederlands
Русский
中文
한국어
日本語
English
i
Ja
本機を安全に正しくお使いいただくために、ご使用前にこの取扱説明書をよくお
読みください。お読みになった後は、保証書と共に大切に保管してください。
安全上のご注意
ご使用の前に、必ずこの「安全上のご注意」をよくお読みください。
ここに示した注意事項は、製品を安全に正しくご使用いただき、お客様や他の方々への危害や
財産への損害を未然に防止するためのものです。必ずお守りください。
保証書別添付
絵表示の例
「ご注意ください」という注意喚起を
示します。
「〜しないでください」という「禁
止」を示します。
警告
この表示の欄は、「死亡する可能性
または重傷を負う可能性が想定され
る」内容です。
分解・改造は厳禁。
火災や感電の原因となります。
修理・調整は販売店にご依頼くださ
い。
本機を下記の場所には設置しない。
●浴室・台所・海岸・水辺
●加湿器を過度にきかせた部屋
●雨や雪、水がかかるところ
水の混入により、火災や感電の原因
になります。
注意
この表示の欄は、「傷害を負う可能性
または物的損害が発生する可能性が
想定される」内容です。
不安定な場所や振動する場所、滑り
やすい場所には設置しない。
本機が落下や転倒して、けがの原因に
なります。
直射日光のあたる場所や温度が異常
に高くなる場所（暖房機のそばなど）
には設置しない。
本機の外装が変形したり内部回路に
悪影響が生じて、火災の原因になり
ます。
ほこりや湿気の多い場所に設置しな
い。
ほこりの堆積によりショートして、火
災や感電の原因になります。
環境温度が急激に変化したとき、本機
に結露が発生することがあります。
正常に動作しないときには、電源を入
れない状態でしばらく放置してくだ
さい。
薬物厳禁
ベンジン・シ ン ナ ー・合成洗剤等で外
装をふかない。また、接点復活剤を使
用しない。
外装が傷んだり、部品が溶解すること
があります。
禁止
禁止
禁止
注意
禁止
1
Ja
■はじめに
本製品を使用することで、iPod をヤマハドック対応機器に接続し、再生を楽しむことができま
す。本製品を使用した iPod の操作方法や使用できる機能は、お使いのドック対応機器や iPod
によって異なります。詳しくはお使いのドック対応機器または iPod の取扱説明書などを参照
してください。（ドック対応機器：YDS-12 を接続する機器）
本製品は iPod および iPhone に対応しています。iPhone をお使いの場合、本書で iPod と書
かれている部分を iPhone に読み替えてください。
本製品に対応する iPod の機種は以下の通りです。（2010 年 4 月現在）
・iPhone ・iPodnano
・iPodTouch ・iPodmini
・iPod(4thGen/5thGen/Classic)
iPhone、iPod、iPodclassic、iPodnano、iPodtouchは、米国およびその他の国々で登録さ
れている AppleInc. の商標です。
■本体と付属品を確認する
開封後、下記のものが揃っていることを確認してください。
（iPod あるいは iPhone は付属していません。）
* iPodDock アダプターはアダプターが付属していない iPod 用のアダプターです。
* アダプターが付属している iPod をお使いの場合、iPod に付属のアダプターをお使いください。
* 、 、 は iPodDock アダプターの裏面に表示されています。
* 本機には iPhone 用 Dock アダプターは付属していません。Apple 社製 iPhoneDock アダプターをご用
意ください。
YDS-12（本体） ドック接続ケーブル（2m）
iPodDock アダプター（、、）
カラーディスプレイ付き
iPod（20GB、30GB）および
U2SpecialEdition
iPod（40GB）、カラーディスプレ
イ付き iPod（40GB および
60GB）
iPodmini
（4GB および 6GB）
2
Ja
■各部の名称とはたらき
1iPod コネクター端子
iPod を接続します。
2スリット
iPodDock アダプターを固定します。
3アダプターホルダー
iPodDock アダプターを固定します。
4ケーブル接続端子
ドック接続ケーブルを接続します。
5モードスイッチ
本機を接続するドック対応機器によって
A または B に切り替えます。
詳しくは次ページを参照ください。
■iPodDock アダプターの取り付け
お使いの iPod に付属する iPodDock アダプターを、本体に取り付けてください。お使いの
iPod に iPodDock アダプターが付属していない場合は、本製品に付属する iPodDock アダ
プターから適切なものを選び、本体に取り付けてください。iPodDock アダプターについては
1 ページを参照してください。
1. iPodDock アダプターのツメを本体の
スリットに差し込みます。
2. iPodDock アダプターをカチッと音が
するまで上から押して本体にはめ込み
ます。
1
3
2
4
5
上面
背面
ツメ
スリット
スリット
iPodDock アダ
プターを取り外
すときは、この
スリットに指の
爪をかけて
iPodDock アダ
プターを取り外
します。
3
Ja
■ドックを接続する
1. モードスイッチを A（初期設定）に設定
してください。
本機を巻末の「付録」に記載されている
ヤマハ製ドック対応機器に接続して利
用される場合は、モードスイッチを B に
切替てください。
2. 本機のケーブル接続端子に、ドック接続
ケーブルのプラグを奥まで差し込みます。
3. 接続するドック対応機器の電源が切られ
た状態であることを確認してください。
ご注意ご注意ご注意ご注意
ドック対応機器の電源を入れたままドック
接続ケーブルを接続すると故障の原因とな
ることがあります。
4. ドック対応機器のドック端子に、ドック
接続ケーブルのプラグを奥まで差し込
みます。
ご注意ご注意ご注意ご注意
ドック接続ケーブルのプラグが、本機のケー
ブル接続端子とドック対応機器のドック端
子に確実に接続されていることを確認して
ください。不完全な接続の場合、ノイズが出
力されることがあります。
初期設定
巻末「付録」参照
モードスイッチ
ロック解除ボタン
のある面を上向き
に接続します。
DOCK
4
Ja
■iPod を接続する
本機の iPod コネクター端子に iPod 本体の Dock コネクターポートを確実にはめ込みます。
iPod の操作方法や使用できる機能は、本機を接続したドック対応機器および iPod の取扱
説明書をご参照ください。
ご注意ご注意ご注意ご注意
・ iPhone 使用時、本機をドック対応機器の
近くに設置するとノイズが発生する場合
があります。本機をドック対応機器から離
してお使いください。
・ 本機に iPod を接続するときや、取り外す
ときは必ずお使いのドック対応機器のボ
リュームを最小の状態にしてください。
・本機に iPod を接続するときや、取り外す
ときはねじったり前後に倒したりしない
でください。本機の iPod コネクター端子、
または iPod の Dock コネクターポート
が破損する恐れがあります。
・必ずお使いの iPodに適切な iPodDock
アダプター（iPodまたは本製品に付属、あ
るいは市販の iPodDockアダプター）を
取り付けた状態で使用してください。
取り付けずに使用した場合、接触不良の原
因となり、正しく動作しないことがありま
す。
・ドック対応機器で本機に接続した iPod を
再生している間は、iPod を本機から取り
外さないでください。
・iPod は、iPod 用アクセサリー（ヘッド
フォン、ワイヤードリモコン、FM トランス
ミッターなど）を取り外した状態で、本機
に接続してください。
・ご使用になる前に、iPod のソフトウェア
を最新のバージョンにアップデートする
ことをお勧めします。
・モードスイッチを B に設定して iPhone
を接続すると iPhone の画面に警告メッ
セージが表示されます。画面表示で「いい
え」を選択してお使いください。
5
Ja
■ドック接続ケーブルを取り外す
1. ドック対応機器の電源が切られた状態
であることを確認してください。
2. ドック接続ケーブルのプラグ上部にあ
るロック解除ボタンを押しながら取り
外します。
ご注意ご注意ご注意ご注意
ドック対応機器の電源を入れたままドック
接続ケーブルを取り外すと故障の原因とな
ることがあります。
■故障かな？と思ったら・・・
正しく動作しない（ノイズが出力される、画
面が乱れる、誤動作するなど）ときには、以下
の点を確認してください。
・ モードスイッチが本機を接続したドック
対応機器に対応しているか確認して下さ
い。
・ 本機と iPod の接続を確認してください。
・ ドック対応機器とドック接続ケーブルの
接続を確認してください。
・ 本機とドック接続ケーブルの接続を確認
してください。
・ お使いの iPod のソフトウェアを最新の
バージョンにアップデートしてください。
上記の点を確認しても改善されないときは、
お使いのドック対応機器の取扱説明書、また
は iPod の取扱説明書を確認してください。
■主な仕様
外形寸法（幅 × 高さ × 奥行き）
..................................89×37×86mm
質量 .......................................................160g
（仕様及び外観は、改良のため予告なく変更
することがあります。）
｢ MadeforiPod」、「MadeforiPhone」とは、それぞれ iPodまたは iPhone専用に接続する
よう設計され、アップルが定める性能基準を満たしているとデベロッパーによって認定された
電子アクセサリーであることを示します。
アップルは、これらの機器操作または、安全規制基準に関する一切の責任を負いません。
ロック解除ボタン
6
Ja
お問い合わせ窓口
ヤマハ AV 製品の機能や取り扱いに関するお問い合わせ
■ヤマハお客様コミュニケーションセンター
オーディオ・ビジュアル機器ご相談窓口
ナビダイヤル 0570-011-808
（全国共通番号）
全国どこからでも市内通話料金でご利用いただけます。
携帯電話、PHS、IP 電話からは下記番号におかけください。
TEL（053）460-3409
〒 430-8650静岡県浜松市中区中沢町 10-1
受付：月〜金曜日10:00 〜 18:00 土曜日10:00 〜 17:00
（日曜、祝日およびセンター指定の休日を除く）
■ヤマハオーディオ＆ビジュアルサポートページ
お客様から寄せられるよくあるご質問をまとめておりますので、ご参考にしてください。
http://www.yamaha.co.jp/product/av/support/
ヤマハ AV 製品の修理、サービスパーツに関するお問い合わせ
■ヤマハ修理ご相談センター
ナビダイヤル 0570-012-808
（全国共通番号）
全国どこからでも市内通話料金でご利用いただけます。
携帯電話、PHS、IP 電話からは下記番号におかけください。
TEL（053）460-4830
FAX（053）463-1127
受付：月〜金曜日9:00 〜 18:00 土曜日9:00 〜 17:00
（日曜、祝日およびセンター指定の休日を除く）
* 名称、住所、電話番号、URL などは変更になる場合があります。
7
Ja
保証とアフターサービス
サービスのご依頼、お問い合わせは、お買い上げ店、またはヤマハ修理ご相談センターにご連絡
ください。
● 保証期間
お買い上げ日から 1 年間です。
● 保証期間中の修理
保証書の記載内容に基づいて修理させていただきます。詳しくは保証書をご覧ください。
● 保証期間が過ぎているとき
修理によって製品の機能が維持できる場合にはご要望により有料にて修理いたします。
● 修理料金の仕組み
技術料 故障した製品を正常に修復するための料金です。
技術者の人件費、技術教育費、測定機器等設備費、
一般管理費等が含まれています。
部品代 修理に使用した部品代金です。その他修理に付帯する
部材等を含む場合もあります。
出張料 製品のある場所へ技術者を派遣する場合の費用です。
別途、駐車料金をいただく場合があります。
● 補修用性能部品の最低保有期間
補修用性能部品の最低保有期間は、製造打ち切り後 8 年です。補修用性能部品とは、その製品
の機能を維持するために必要な部品です。
● 製品の状態は詳しく
サービスをご依頼されるときは製品の状態をできるだけ詳しくお知らせください。また製品
の品番、製造番号などもあわせてお知らせください。
※品番、製造番号は製品の背面もしくは底面に表示してあります。
● 摩耗部品の交換について
本機には使用年月とともに性能が劣化する摩耗部品 ( 下記参照 ) が使用されています。摩耗
部品の劣化の進行度合は使用環境や使用時間等によって大きく異なります。
本機を末永く安定してご愛用いただくためには、定期的に摩耗部品を交換されることをおす
すめします。摩耗部品の交換は必ずお買い上げ店、またはヤマハ修理ご相談センターへご相
談ください。
※このページは、安全にご使用いただくために AV 製品全般について記載しております。
摩耗部品の一例
ボリュームコントロール、スイッチ・リレー類、接続端子、ランプ、ベルト、
ピンチローラー、磁気ヘッド、光ヘッド、モーター類など

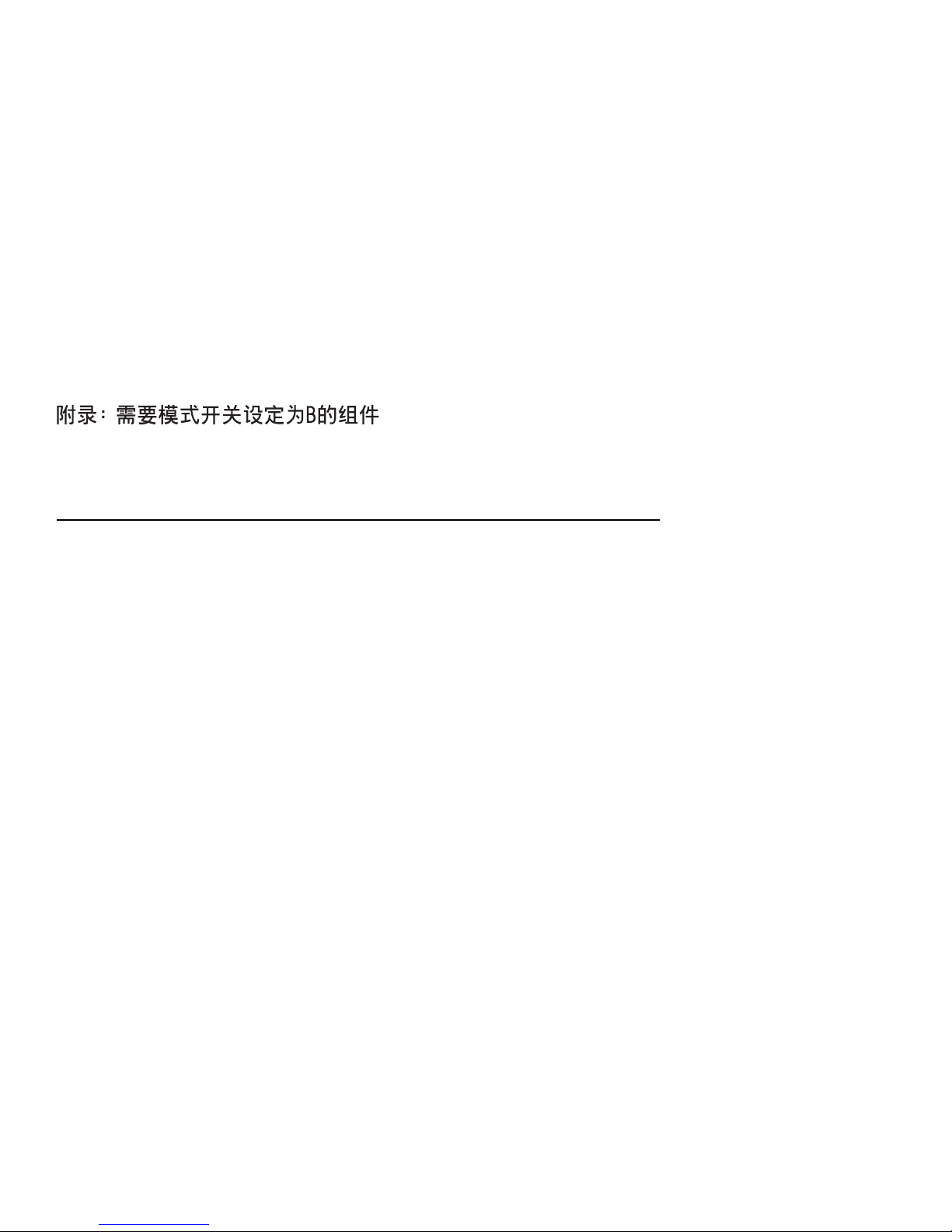

Appendix: Components that require the Mode switch set to B
Appendice: Eléments pour lesquels le sélecteur de mode doit être réglé sur “B”
Anhang: Geräte, für die der Moduswahlschalter auf „B“ gestellt werden muss
Bilagan: Komponenter som kräver att Lägesväljaren ställs till B
Appendice: Dispositivi che richiedono di impostare l’interruttore della modalità su “B”
Apéndice: Componentes que requieren el conmutador Mode ajustado a B
Appendix: Apparaten waarvoor de modeschakelaar op “B” moet worden gezet
Приложение:Компоненты, для которых требуется устанавливать
переключатель режимов в положение В
부록 : 모드 스위치를 B 로 설정할 필요가 있는 컴포넌트
付録：モードスイッチを B に設定する機器
AX-V1065/V765/V565/V465
DSP-Z11/Z7
DSP-AX3900/AX3800/AX2700/AX1900/AX1800/AX1700
DSP-AX863/AX863SE/AX763/AX563/AX463
DSP-AX861/AX861SE/AX761/AX461
DSP-AX559/N600
RX-Z11/Z7
RX-V3900/V3800/V2700/V1900/V1800/V1700
RX-V2065/V1065/V765/V665/V565/V465/V365
RX-V863/V663/V563/V463/V363
RX-V861/V661/V461/V461DAB
RX-V659/V559/N600
HTR-6295/6290/6280/6270/6260/6250/6240/6230
HTR-6190/6180/6160/6150/6140/6130
HTR-6090/6080/6060/6050/6040
HTR-5960/5950/N5060
