Yale T1L Especificaciones técnicas

1

P/N AYRD-120-INST-FUL Rev G

Yale Real Living®

Installation and Programming Instructions

Key Free Touchscreen Deadbolt with

®

x3

#8-32 x 5/16"

Machine screws

x4

#7 wood & #8-32

machine x 20mm

Combination screws

x2

M6x47mm

Long through bolt

FAILURE TO FOLLOW THESE INSTRUCTIONS COULD RESULT IN DAMAGE TO

THE PRODUCT AND VOID THE FACTORY WARRANTY

2

P/N AYRD-120-INST-FUL Rev G

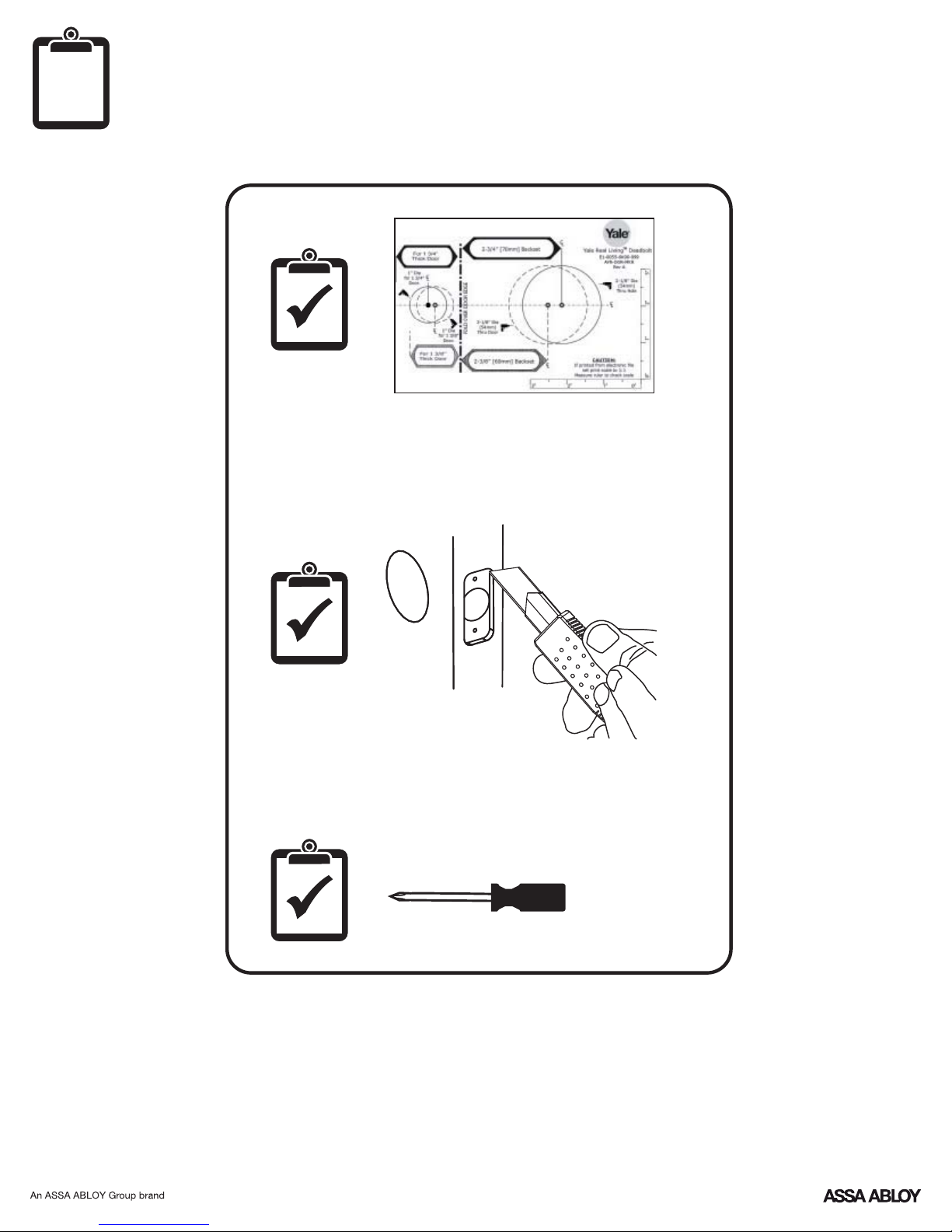

Preparing Door

3

P/N AYRD-120-INST-FUL Rev G

O

x4

1

d faute

2-3/8" position

2-3/4" position

Installing Latch & Strike Plate

Press

Pull

optional

Bolt must be in retracted

(unlocked) position. Note

horizontal orientation of

mechanism.

4

P/N AYRD-120-INST-FUL Rev G

2Installing Touchscreen Escutcheon

Bolt must be in retracted (unlocked)

position. Note horizontal orientation

of mechanism.

Outside of DoorInside of Door

!

5

P/N AYRD-120-INST-FUL Rev G

x2

3Installing Interior Mounting Plate

Loosen screw to

remove cover.

4Attaching the Cable Assembly

6

P/N AYRD-120-INST-FUL Rev G

7

P/N AYRD-120-INST-FUL Rev G

x3

5Installing Interior Escutcheon

8

P/N AYRD-120-INST-FUL Rev G

Testing Operation

Bolt must be in retracted

(unlocked) position before

installing AA batteries.

!

9

P/N AYRD-120-INST-FUL Rev G

After entering the Master PIN

code, press any key to complete

handing.

Press .

Enter new Master PIN code (4-8

digits). Press to complete.

Handing the Lock

10

P/N AYRD-120-INST-FUL Rev G

6Installing Cover

Congratulations, you've installed the Yale Real Living®

Key Free Touchscreen Deadbolt T1L with ! Turn

sheet over for Programming Instructions to customize

your product.
