Yale Doorman Manual de usuario

™

User Manual

An ASSA ABLOY Group brand

The world’s favourite lock

Tack för att du valt Yale Doorman

Denna manual tillsammans med Quick Guide och Installation

Manual säkerställer att du använder produkten på ett säkert

och riktigt sätt samt utnyttjar dess fulla potential.

Innehåll

Läs detta innan du använder Yale Doorman 4

Viktiga säkerhetsinstruktioner 5

Innehåll i förpackning 6

Ljud- och ljusindikeringar, larm och signaler 7

Nödöppning utifrån med backupström 8

Nödöppning inifrån med vred 8

Easy mode och Advanced mode 9

Inställningsmöjligheter 10

Inställningar i Easy mode - Låset talar till dig under programmering 11

Inställningar i Advanced mode - Låset talar till dig under programmering 11

Registrering av elektroniska nycklar i Advanced mode 11

Viktigt vid installation 12

Produktfel 13

Tekniska data 13

Miljö 13

Måttskiss 14

Formulär för elektroniska nycklar i Advanced mode 15

Läs detta innan användning av Yale Doorman

Denna produkt är konstruerad och tillverkad för säker användning. Felaktig användning kan resultera

i förlorade ägodelar, personskada eller produktfel.

Service skall genomföras endast av utbildad personal. Detta är nödvändigt exempelvis om produkten

är skadad eller för uppgradering av mjukvara.

I särmontering eller inkoppling på annat sätt än beskrivet i produktens manualer är inte tillåtet.

Varumärken, varumärkesnamn, design, copyright, patent och annan proprietär rättighet på eller inuti

denna produkt och manual är tillverkarens egendom och skall inte användas utan skriftligt medgivande.

Ändringar i denna manual kan ske utan vidare information.

RoHS

Viktiga säkerhetsinstruktioner

Läs dessa säkerhetsinstruktioner för att undvika olyckor, skador och besvär.

• Montera aldrig isär produktens delar. Detta kan ge elektronisk stöt och produktskada.

• Använd inte vatten eller lösningsmedel såsom bensin då detta kan skada elektroniken och

ytbeläggningen på produkten.

• Batterier: Denna produkt använder 4 st 1,5V alkaliska AA batterier.

• Batteribyte: Byt samtliga batterier vid låg batterivarning. Låt aldrig batterierna bli helt slut

då detta kan skada produkten.

• Batterivarningar:

– Kontrollera alltid att + och – polerna på batterier sätts i korrekt.

– Använd alltid alkaliska batterier.

– Explosionsrisk förekommer vid användning av felaktiga batterier.

– Kasta använda batterier enligt nationella regler och återvinningsprogram för detta.

Innehåll i förpackning

Behör in och utsida

Låskista

Kabel till låskista

Borrskydd

Batterier

3st nyckeltagar

Slutbleck

Skruvkit standard dörr

Skruvkit extrem dörr

Manualer

™

Installation Guide

An ASSA ABLOY Group brand

The world’s favourite lock

™

An ASSA ABLOY Group brand

Quick Guide

The world’s favourite lock

™™

Skruvkit

standarddörr

Skruvkit

extremdörr

™

User Manual

An ASSA ABLOY Group brand

The world’s favourite lock

Ljud- och ljusindikeringar, larm och signaler

Yale Doorman har en inbyggd ljudguidning på engelska, svenska, norska och danska. Detta underlättar handhavandet

vid registering av elektroniska nycklar, inställningar och speciella handhavanden såsom vid bortsäkring.

Ljussymboler på utsidan

Låg batterivarning: Denna symbol ﬁnns på

utsidan och tänds när batterinivån är låg och

batteribyte skall genomföras.

Öppet läge: Denna symbol ﬁnns på utsidan

och tänds vid uppläsning och blinkar därefter

en tid för att indikera att låset är olåst.

Vid låsning rullar

ljuset från översta

raden och nedåt

tillsammans med

en ”ledsen” ton.

Vid uppläsning rullar

ljuset från nedersta

raden och uppåt

tillsammans med en

”glad” ton.

Vid fel blinkar

siffrorna

oregelbundet

under kort

period sam-

tidigt som ett

”felljud” hörs.

Vid larm

pulserar

alla siffror

långsamt

tillsammans

med ett

80dB larm.

Vid inmatning

av felaktig kod

blinkar siffrorna

i ett kryssmöns-

ter tillsammans

med ett ”felljud”.

Vid inmatning

av felaktig kod 5

gånger pulserar

alla siffror lång-

samt utan ljud i 3

minuter innan nytt

försök tillåts.

Ljud- och ljusindikeringar för användande på utsidan

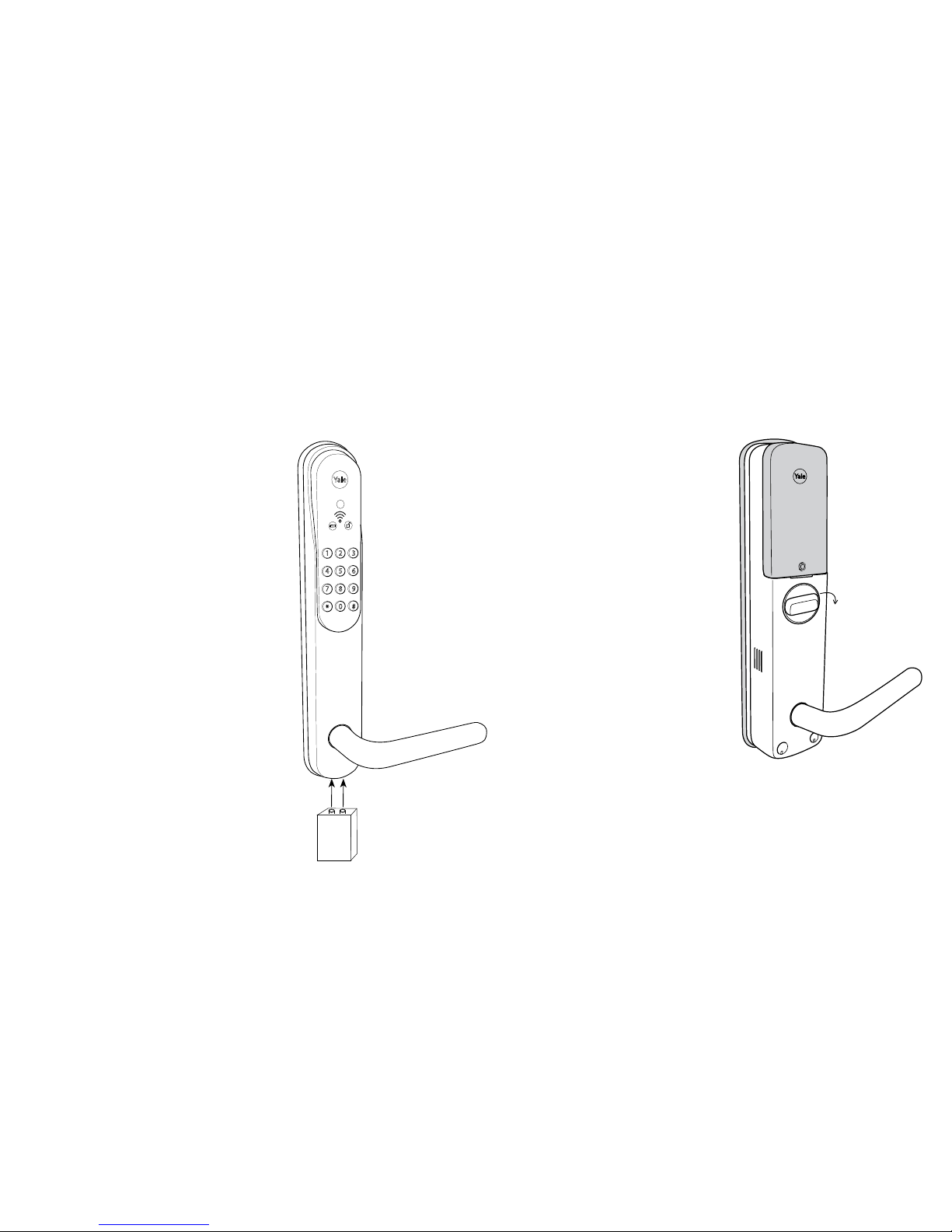

Nödöppning utifrån med backupström

Om batterierna trots var-

ningssignalera tar helt slut

kan man på utsidan ansluta

ett 9V batteri för att ström-

sätta produkten och sedan

öppna dörren med någon

av den ordinarie elektroniska

nycklarna. Håll då batteriet

mot polerna i nederkant på

utsidan och identiﬁera dig

med elektronisk nyckel.

Nödöppning inifrån med vred

Yale Doorman kan öppnas

inifrån genom att vrida vredet i

öppningsriktning till horisontellt

läge varvid man vidhåller det

horisontella läget på vredet

samtidigt som man drar ned

handtaget och öppnar. Denna

möjlighet ﬁnns för utrymning i

det fall batterierna är slut och

man inte har möjlighet att byta

batterier eller använda back up

ström från utsidan. Observera

att även denna mekaniska

öppning inte är möjlig när pro-

dukten har bortasäkrats enligt

instruktioner i Quick Guide.

9V batteri

Easy mode och Advanced mode

Yale Doorman levereras med Easy Mode förinställt. Dock kan man ställa produkten till Advanced mode. Easy mode

och Advanced mode hanterar registrering och borttagning av nycklar på olika sätt. Easy mode är mycket enkelt att

hantera medans Advanced mode ger några ytterligare funktioner.

1 I Easy mode registreras samtliga elektroniska nycklar vid ett tillfälle och i samband med detta raderas alla tidigare

registrerade elektroniska nycklar. I Advanced mode hanteras elektroniska nycklar individuellt. Varje elektronisk

nyckel registreras då på en egen position i låset så att man kan registrera eller ta bort en elektronisk nyckel i taget.

2 I Easy mode registreras elektroniska nycklar genom att öppna batteri luckan på insidan och trycka P-knappen.

I Advanced mode registreras elektroniska nycklar från utsidan genom att ange en masterkod och sedan genom-

föra registrering av elektroniska nycklar.

För instruktioner kring registrering av elektroniska nycklar se sid 11.

Inställningsmöjligheter

Easy mode:

1 Språkinställningar. Engelska, Svenska, Norska, Danska.

2 Registrering av dygnskod. Vid registrering av dygnskod

(4 siffror) läggs en tillfällig kod för exempelvis besökare upp

i låset som efter ett dygn försvinner automatiskt.

3 Val av automatisk låsning. Vid aktivering av automatisk

låsning kommer Yale Doorman att låsa automatiskt efter sirka

2 sekunder efter att dörren stängts. Om låsning av någon

anledning inte sker kommer produkten att meddela detta

med ett felljud.

4 Ljudinställningar. Man kan välja hör volym, låg volym eller

inget ljud.

Advanced mode:

1 Språkinställningar. Engelska, Svenska, Norska, Danska.

2 Registrering av master kod. Master kod används för att öppna

registreringsläget.

3 Registrering av användarkod. Här registreras en kod för alla

användare.

4 Registrering av elektronisk nyckel. Här registreras en tag per

användare på position 1-20 och en fjärrkontroll per användare på

position 21-25.

5 Registrering av dygnskod. Vid registrering av dygnskod (4 siffror)

läggs en tillfällig kod för exempelvis besökare upp i låset som efter

ett dygn försvinner automatiskt.

6 Val av automatisk låsning. Vid aktivering av automatisk låsning

kommer Yale Doorman att låsa automatiskt efter cirka 2 sekunder

efter att dörren stängts. Om låsning av någon anledning inte sker

kommer produkten att meddela detta med ett felljud.

7 Ljudinställningar. Man kan välja hög volym, låg volym eller inget ljud.

Inställningar av produkten görs genom en meny som nås

genom att slå # kod #. Därefter ﬁnns inställningsmöjligheter

enligt följande:
