Yakima Wavehog Manual de usuario

1033507B-1/18

IMPORTANT WARNING

IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER

ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR

TO OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR CAR, CHECKING THE ATTACHMENTS

PRIOR TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ AND

UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION OR USE. IF YOU

DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE AND ARE NOT THOROUGHLY

FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A PROFESSIONAL INSTALLER.

RIPCORD (2X)

HOOK (2X)

SOUL PAD (2X)

S.U.P. BRAH (1X)

PAD STRAP (4X)

NOSE/TAIL STRAP (2X)

KEYS (2X)

1033507 Rev.B

1033507B-2/18

Position SoulPads on crossbars.

Place the SoulPads on your crossbars orientated as shown.

FRONT OF VEHICLE

Secure SoulPads with pad straps.

With fuzzy side facing

front of vehicle put pad

straps under crossbar

and up through holes

of SoulPad, then

through buckle.

fuzzy

side

While keeping

buckle in place pull

strap end up and

into place as shown.

Push buckle completely

under SoulPad and towards

the rear of the crossbar.

FRONT OF

VEHICLE

FRONT OF

VEHICLE

For Vehicles with wide crossbars...

With fuzzy side facing rear

of vehicle put pad straps

under crossbar and up

through holes of SoulPad,

then through buckle.

While keeping

buckle in place pull

strap end over and

into place as shown.

Push buckle completely under SoulPad

and towards the rear of the crossbar.

Place short red tie-downloop

around nose of board.

Place long red tie-down loop

around tail of board.

If your board has ﬁns be sure the loops clear the ﬁns to avoid damaging them.

NOTE: Be sure

ﬂat side of buckle

faces downward.

Install S.U.P. Brah assembly to longest board.

If your vehicle has an adjustable crossbar system, you

must use the maximum possible crossbar spread when

carrying long loads. Do not move your Q-Towers!

1033507B-3/18

Move buckles to underside of board.

Center your board(s) onto SoulPads.

• Maximum capacity is three boards.

• Boards must be stacked. DO NOT INSTALL BOARDS

SIDE BY SIDE.

• If multiple boards are carried use padding between

boards to protect them.

• Boards can be loaded while in protective surfboard

bags.

• Longest board must be on bottom and shortest

board must be on top.

• Stack boards ﬁns up and toward front of vehicle.

The buckles must be oriented underneath the board. If the buckles are not already

underneath the board slide them around and underneath now.

DO NOT ALLOW BUCKLES TO

SLAM INTO YOUR VEHICLE!

MAXIMUM WEIGHT CANNOT EXCEED

THE LOAD RATING OF THE ROOF RACK.

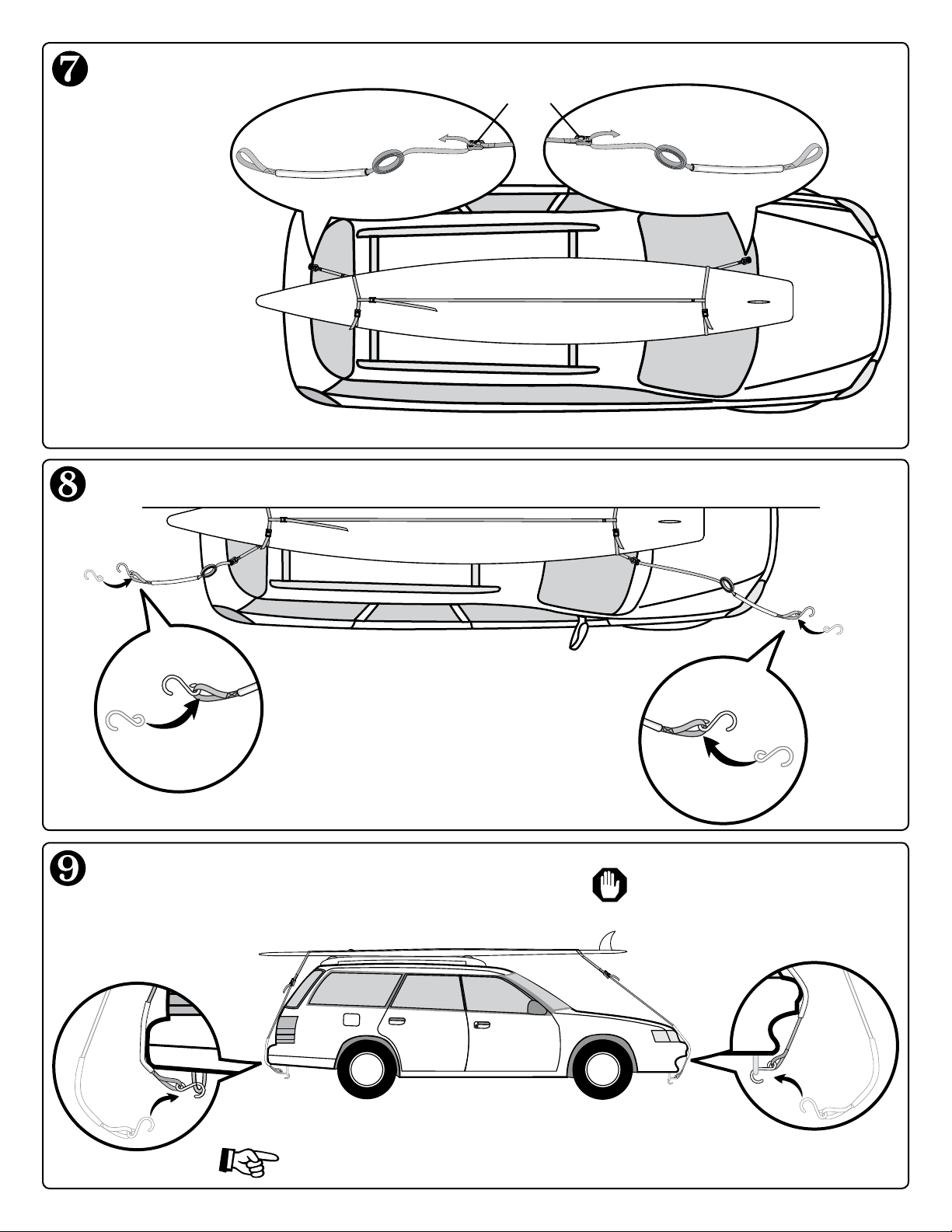

Tighten S.U.P. Brah assembly.

Pull strap taught to secure tie-down loops to

board. Secure strap end if necessary.

Do not allow strap to twist.

1033507B-4/18

Attach hooks to loops at end of

nose/tail tie-down straps.

Attach metal hooks to nose/tail strap.

Attach nose/tail

straps by threading

the strap ends

through the buckles.

Be sure button is on

top of buckle. Thread

straps up through

bottom of buckles.

Attach nose/tail straps.

Attach hooks to tow loop or other

metal surface of vehicle’s frame.

Attach metal hooks to vehicle.

TIP: No place to hook your tie-down? Yakima makes Anchor Straps (Part #8004046) that allow

you a tie-down point. Go to www.yakima.com or contact your dealer to purchase them.

DO NOT PULL STRAPS TIGHT YET.

FINAL TIGHTENING IN STEP 11.

button

1033507B-5/18

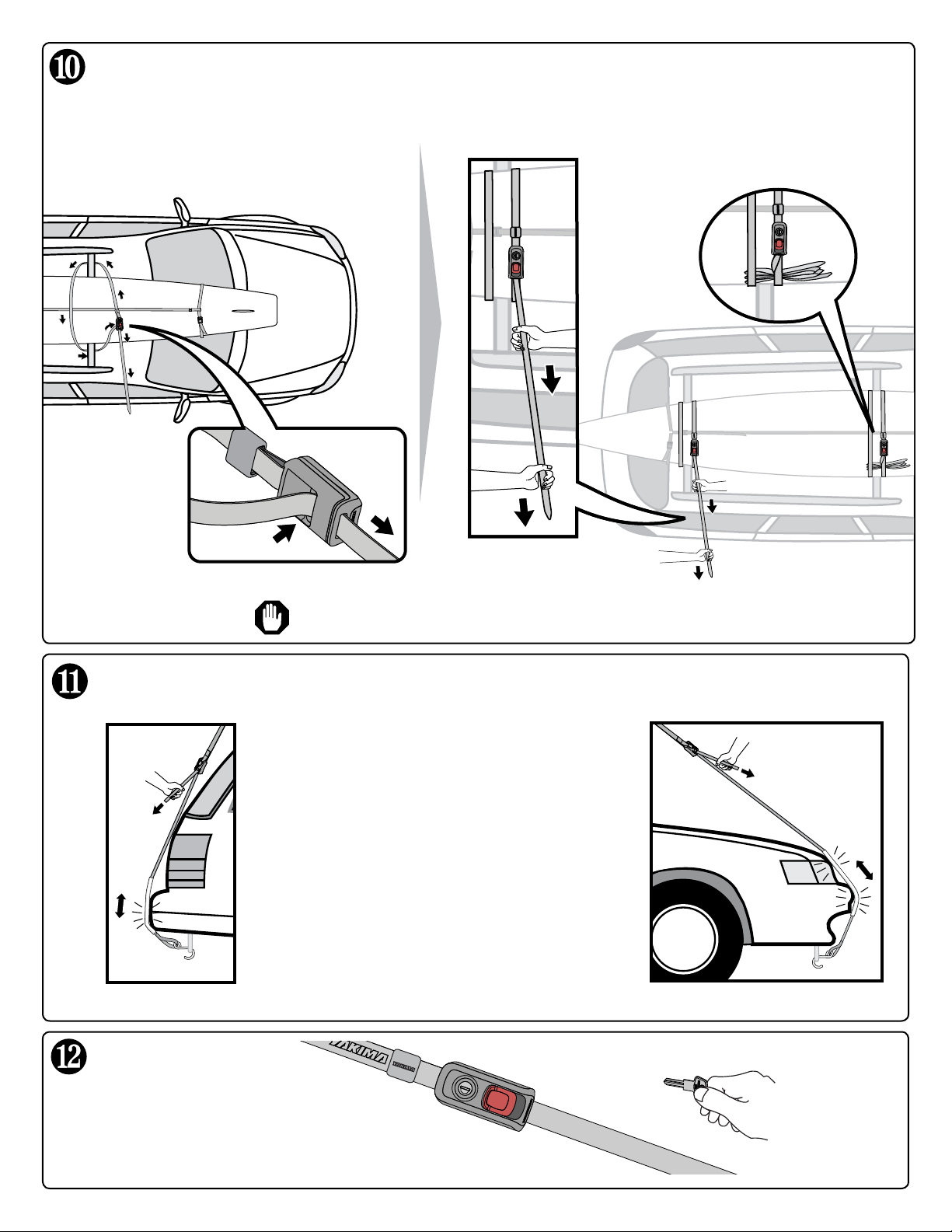

Adjust protector tubes, tighten S.U.P. Brah Straps.

To avoid damage to your vehicle’s ﬁnish

slide plastic tube to cover areas where

strap comes in contact with vehicle.

Pull strap ends to tighten. Secure extra

strap if necessary.

Install both RipCords.

Loop RipCord strap under far side of

crossbar. Bring strap over board, and

under near side of crossbar.

Push and

hold button,

then thread

strap through

underside, and

out the front of

RipCord lock.

Pull strap end to tighten Ripcord down.

Gather extra strap and secure it.

Lock RipCords.

If you have loaded multiple boards RipCord is to be installed around all boards.

1033507B-6/18

WARNING: Be sure all hardware is secured according to instructions. Attachment

hardware can loosen over time. Check before each use, and tighten if necessary.

Long loads may

prevent the rear hatch

from fully opening.

USE CAUTION

WHEN OPENING

YOUR HATCH.

USE CAUTION WHEN

OPENING SUNROOF.

Sunroof may interfere with

crossbars or accessories.

KEEP THESE INSTRUCTIONS!

Be sure to read all the

warnings and warranty

information contained in

the insert accompanying

these instructions!

WEIGHT LIMITS

Not more than

165 lbs. (75 kg)

or no more

than vehicle

manufacturer’s

rating.

THIS PRODUCT

(4.9 lbs. / 2.3 kg)

BASE RACK

(IF AFTERMARKET)

LOAD

IMPORTANT!

• Always follow posted speed

limits and highway warnings.

• Adjust speed and driving based

on road conditions (heavy

winds, gusts, etc).

Always tie down both ends of long loads

to vehicle. Failure to do so can result in

property damage, personal injury, or death.

TIE DOWN LONG LOADS

USE CAUTION

REAR HATCH & SUN ROOF

Antenna on the roof may need to be removed to

prevent interference with surf boards.

ANTENNA

1033507B-7/18

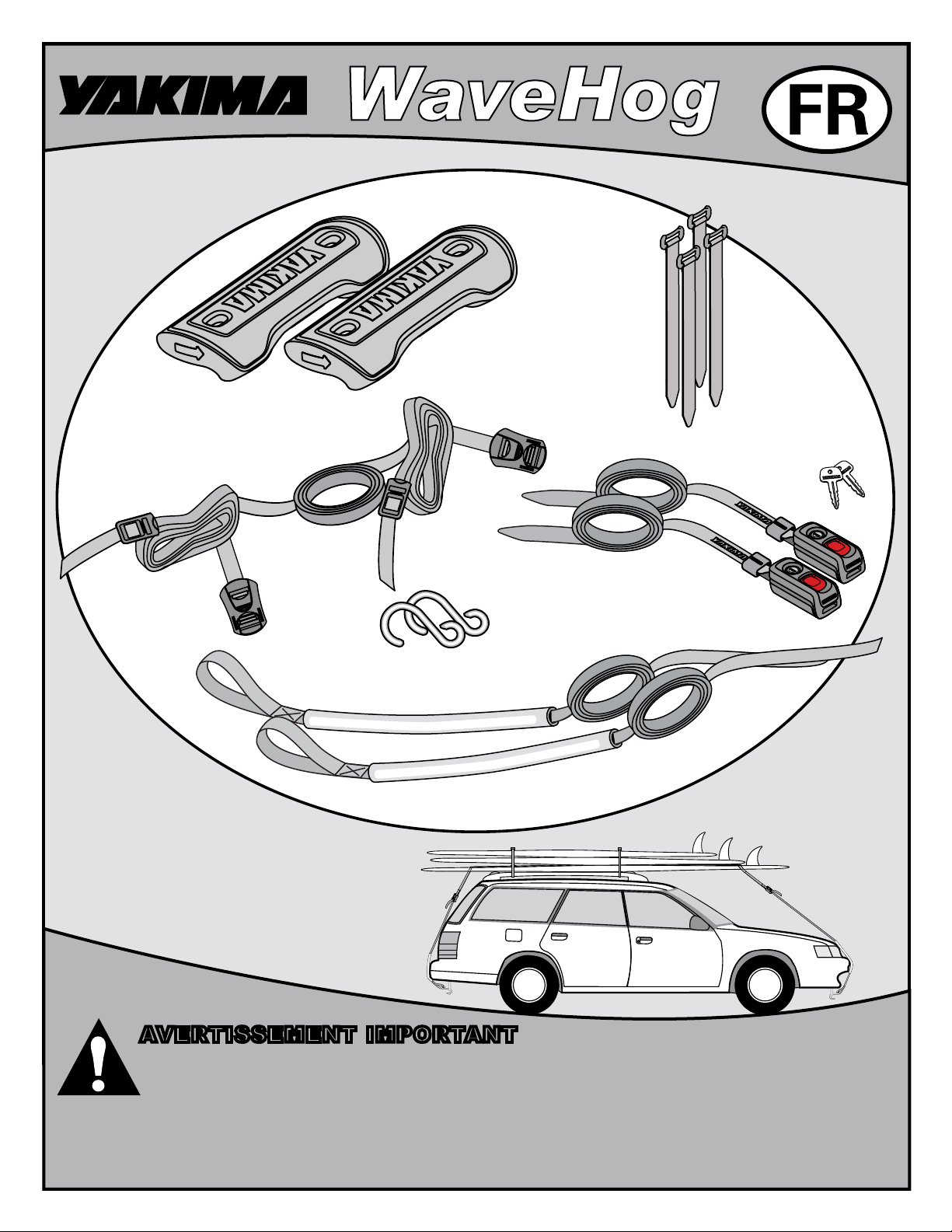

SANGLE RIPCORD (x 2)

CROCHET (x 2)

COUSSINET

SOULPAD (x 2)

SANGLE S.U.P.

BRAH (x 1)

SANGLE DE

COUSSINET (x 4)

SANGLE D’ARRIMAGE AVANT

ET ARRIÈRE (x 2)

CLÉ (x 2)

AVERTISSEMENT IMPORTANT

Ilest essentIel que tous les supports et accessoIres YakIma soIent fIxés et attachés solIdement àvotre véhIcule. une

attache Inadéquate peut causer un accIdent du véhIcule et des blessures graves ou mortelles pour vous ou pour les autres.

Ilvous Incombe de fIxer les supports et accessoIres àvotre véhIcule, de vérIfIer les attaches avant d’utIlIser le dIsposItIf,

de vérIfIer régulIèrement que le produIt est ajusté, et qu’Il n’est pas usé ou endommagé. Ilvous faut donc lIre et comprendre toutes les

dIrectIves et mIses en garde fournIes avec votre produIt YakIma avant de l’Installer ou de l’utIlIser. sItoutes les InstructIons et mIses

en garde ne sont pas comprIses, ou sI l’on n’aaucune expérIence en mécanIque et que l’on n’est pas très famIlIer avec les procédures

d’InstallatIon, faIre Installer le produIt par un Installateur professIonnel comme un garagIste qualIfIé ou réparateur de carrosserIe.

1033507B-8/18

Disposer les coussinets SoulPad

sur les barres transversales.

Placer les coussinets SoulPad sur les barres

transversales dans le sens illustré.

AVANT DU VÉHICULE

Si la planche a des ailerons, s’assurer que la sangle ne s’y appuie pas pour éviter de les endommager.

REMARQUE : s’assurer

que la face plate de la

boucle soit vers le bas.

Fixer les coussinets SoulPad à l’aide

des sangles de coussinet.

Avec la face

pelucheuse tournée

vers l’avant du

véhicule, enﬁler les

sangles sous la barre

puis les remonter à

travers les trous des

coussinets et enﬁn

dans la boucle.

face

pelucheuse

Tout en immobilisant la

boucle, tirer le bout de la

sangle vers le haut pour la

placer tel qu’illustré.

Pousser la boucle

complètement sous

le coussinet et vers

l’arrière de la barre.

AVANT DU

VÉHICULE

AVANT DU

VÉHICULE

Pour les véhicules dont les barres

transversales sont larges…

Avec la face pelucheuse

tournée vers l’arrière

du véhicule, enﬁler les

sangles sous la barre puis

les remonter à travers les

trous des coussinets et

enﬁn dans la boucle.

Tout en immobilisant

la boucle, tirer le

bout de la sangle

vers le haut pour la

placer tel qu’illustré.

Pousser la boucle complètement sous le

coussinet et vers l’arrière de la barre.

Placer la boucle de la

sangle rouge courte autour

du nez de la planche.

Placer la boucle de la sangle

rouge longue autour de

l’arrière de la planche.

Installer les sangles S.U.P. sur la planche la plus longue.

Si le véhicule est muni de barres transversales réglables,

il faut les régler à l'écartement maximal pour transporter

des charges longues. Ne pas déplacer les pieds Q !

1033507B-9/18

Faire tourner les sangles pour amener les boucles en-dessous de la planche.

Centre la (les) planche(s) sur les coussinets.

• Capacité maximale : trois planches.

• Les planches doivent être empilées. NE PAS

CHARGER LES PLANCHES CÔTE À CÔTE.

• Si l’on transporte plusieurs planches, les protéger

en intercalant entre elles un matériau de

matelassage.

• On peut charger les planches dans leur housse de

protection.

• La planche la plus longue doit être en-dessous et

la plus courte, sur le dessus.

• Empiler les planches l’aileron vers le haut et vers

l’avant du véhicule.

Les boucles doivent se retrouver en-dessous de la planche. Si elles ne s’y trouvent

pas déjà, faire tourner les sangles pour amener les boucles en-dessous.

NE PAS LISSER LES BOUCLES

HEURTER LE VÉHICULE !

LE POIDS DU CHARGEMENT NE DOIT

PAS DÉPASSER LE POIDS MAXIMAL

ADMISSIBLE SUR LE PORTE-BAGAGE.

La sangle ne doit pas être entortillée.

Serrer les sangles S.U.P. contre la planche.

Tendre la sangle longitudinale pour serrer les deux anneaux

contre la planche. Ranger l’excédent de sangle au besoin.

1033507B-10/18

Fixer les crochets dans les

anneaux, au bout des sangles

d’arrimage avant et arrière.

Fixer les crochets métalliques aux sangles d’arrimage avant et arrière.

Installer les sangles

d’arrimage avant et

arrière en enﬁlant leur

bout dans la boucle.

S’assurer que le bouton

est sur le dessus de

la boucle. Enﬁler les

sangles de bas en haut

à travers les boucles.

Installer les sangles d’arrimage avant et arrière.

Fixer les crochets dans les anneaux de remorquage ou

une autre surface métallique du châssis du véhicule.

Fixer les crochets métalliques au véhicule.

CONSEIL : pas d’endroit où ﬁxer les sangles d’arrimage ? Yakima fabrique les

sangles Anchor Strap (article n° 8004046) qui permettent de faire un point d’ancrage.

Consulter le site www.yakima.com ou contacter le détaillant pour les acheter.

NE PAS TENDRE LES SANGLES

TOUT DE SUITE. LE SERRAGE

FINAL SE FAIT À L’OPÉRATION 12.

bouton

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Accesorios para automóviles de Yakima

Yakima

Yakima Bolt Top Loader Manual de usuario

Yakima

Yakima K1149 Manual de usuario

Yakima

Yakima LockNLoad 9831007 Manual de usuario

Yakima

Yakima K1180 Manual de usuario

Yakima

Yakima LOCKN'LOAD 8000350 Manual de usuario

Yakima

Yakima K1214 Manual de usuario

Yakima

Yakima JustClick 2 Manual de usuario

Yakima

Yakima Outdoorsman Manual de usuario

Yakima

Yakima KingPin 2 Manual de usuario

Yakima

Yakima K846 Manual de usuario

Yakima

Yakima LockNLoad Platform Manual de usuario

Yakima

Yakima Spare Joe Manual de usuario

Yakima

Yakima K804 Manual de usuario

Yakima

Yakima K719 Manual de usuario

Yakima

Yakima KingPin 4 Manual de usuario

Yakima

Yakima K919 Manual de usuario

Yakima

Yakima HoldUp Plus2 Manual de usuario

Yakima

Yakima K1198 Manual de usuario

Yakima

Yakima FreshSesh PowderHound Manual de usuario

Yakima

Yakima K864 Manual de usuario

Yakima

Yakima SuperJoe 2 Manual de usuario

Yakima

Yakima FlushBar Manual de usuario

Yakima

Yakima PR3041 Manual de usuario

Yakima

Yakima LANDING PAD 13 Manual de usuario

Manuales populares de Accesorios para automóviles de otras marcas

James Baroud

James Baroud Odyssey Manual de usuario

Motorola

Motorola i50sx Manual de usuario

Feniex

Feniex T3 Manual de usuario

Renault

Renault 77 11 423 180 Manual de usuario

Kia

Kia E8300-4D000 Manual de usuario

Brink

Brink 756843 Manual de usuario

Whispbar

Whispbar K085W Manual de usuario

v.link

v.link CI-VL2-PC-HSD Manual de usuario

Viking

Viking Stack-Rack Guía de configuración rápida

Aries

Aries 203015 Manual de usuario

Choetech

Choetech AT0005 Manual de usuario

ZZ2

ZZ2 ZZAIR-PRO Manual de usuario

Holman

Holman 4A80L Manual de usuario

Thule

Thule 2075 Manual de usuario

Motorola

Motorola T325 Manual de usuario

TAUBENREUTHER

TAUBENREUTHER 16-3950 Guía de instalación

DV8

DV8 FBJL-02 Manual de usuario

Prorack

Prorack K1163 Manual de usuario
