Yakima 1032045 Manual de usuario

Part #1032045 RevC

CAUTION:

• BEFORE DRIVING AWAY, close gate and

tighten large wing bolt.

• Be sure cradle straps are hooked.

• PERIODICALLY check hitch bolt and cradles—

TIGHTEN IF NECESSARY.

• OFF-ROAD DRIVING is not recommended and

could result in damage to your vehicle or your

bikes.

ATTENTION:

• AVANT DE PRENDRE LA ROUTE: replier le bras

articulé et serrer le gros boulon à ailettes.

• Vérifier que les sangles des berceaux sont

accrochées.

• Vérifier RÉGULIÈREMENT le serrage du boulon

d’attelage et des berceaux et LES RESSERRER

AU BESOIN.

• LA CONDUITE HORS-ROUTE n’est pas recommandée

car cela pourrait endommager le véhicule et les vélos.

ADVERTENCIAS:

• ANTES DE PARTIR, cierre la tranca plegable y

ajuste el tornillo mariposa grande.

• Asegúrese de que las tiras de las cunas están

enganchadas.

• PERIÓDICAMENTE verifique el tornillo del

enganche y las cunas— AJUSTE SI ES

NECESARIO.

• NO SE RECOMIENDA CONDUCIR FUERA DE LA RUTA

pues podría dañarse el vehículo o las bicicletas.

ROC n’ Gate

TOOLS RECOMMENDED:

You may need either a 7/8" OR a

15/16" Socket wrench.

Flathead screwdriver

Hammer

Mallet

OUTILS RECOMMANDÉS:

Il faudra peut-être une clé à

douille de 23 mm (7/8 po) OU

de 24 mm (15/16 po).

Tournevis plat

Marteau

Maillet

HERRAMIENTAS RECOMENDADAS:

Podría necesitar una llave de cubo

de 7/8" (23mm) O de 15/16" (24mm).

Destornillador de cabeza plana

Martillo

Mazo

CLICK

FRONT VIEW

CLOSE GATE.

TIGHTEN LARGE

WING BOLT. INSTALL HAT CAP.

SLIDE MAST ASSEMBLY

ONTO ARM.

•Brace head of pin with

a hammer or heavy tool.

•With a mallet or

hammer, hit hat cap

hard against pin.

It may take a few good hits to get

cap to seat properly.

STABILIZE PIN WHILE INSTALLING CAP. BE SURE CAP IS ATTACHED

SQUARELY ONTO PIN!

You may need to

wiggle mast so

holes can align.

INSTALL PIVOT PIN.

INSTALL HITCH NUT —

ATTACH BASE TO HITCH.

The hole in hitch

must align to hole

in carrier base.

Slide nut housing

into end of

carrier.

Tape hat cap onto end

of pivot pin.

There should be an audible “click” as

gate snaps into base.

Insert the key, lock

the hitch lock.

Close the lock cap.

LOCK THE

CARRIER TO THE

VEHICLE.

LARGE BOLT AND

LOCK-WASHER.

Use a 7/8 or

15/16 inch

socket

wrench and

TIGHTEN.

HITCH LOCK

SECURES THE BOLT.

Loop the bolt

and fold the lock

onto the bolt.

–Bicycle–

CRADLES HAVE A FRONT AND BACK. Cradle with

YAKIMA logo

should go on

last, with

“YAKIMA”

facing out.

The smooth

depression on

right front side

must face

TOWARD you.

INSERT CABLE INTO MAST.

Compress the tabs to

install the locking cap.

The tabs on the locking cap

should nest into the holes in

the mast end.

LOCKING CAP POSITION:

Move the outside

cradle completely

forward until it

stops at the metal

rivet.

POSITION END CRADLE.

Make sure the open

part of the locking

cap faces down.

SECURE THE CRADLES TO THE MAST.

Insert the bolt and washer

(right to left) into the

rounded depression on the

underside of the cradle.

TIGHTEN EACH CRADLE

CAREFULLY.

POSITIONING THE CRADLES: You may want to adjust the

cradles once the bikes are loaded.

INSTALL LOCK PIN AND “E”CLIP.

Maneuver the pin into the hole,

bypassing the internal cable.

Attach nut.

Use a flathead screwdriver.

LOAD YOUR BIKE.

ATTACH CRADLE

STRAPS.

Nest bike’s top

tube into first

cradle.

Load bikes in opposite

directions.

You may want to loosen

cradles and adjust bike spacing.

Don’t forget to tighten

the bolts again!

Be sure strap is

hooked onto cradle.

Your product includes a

stop-rivet.

Flex cradles and push over

stop-rivet on mast.

–

–Bicyc

ATTACH STRAP TO HOOK.

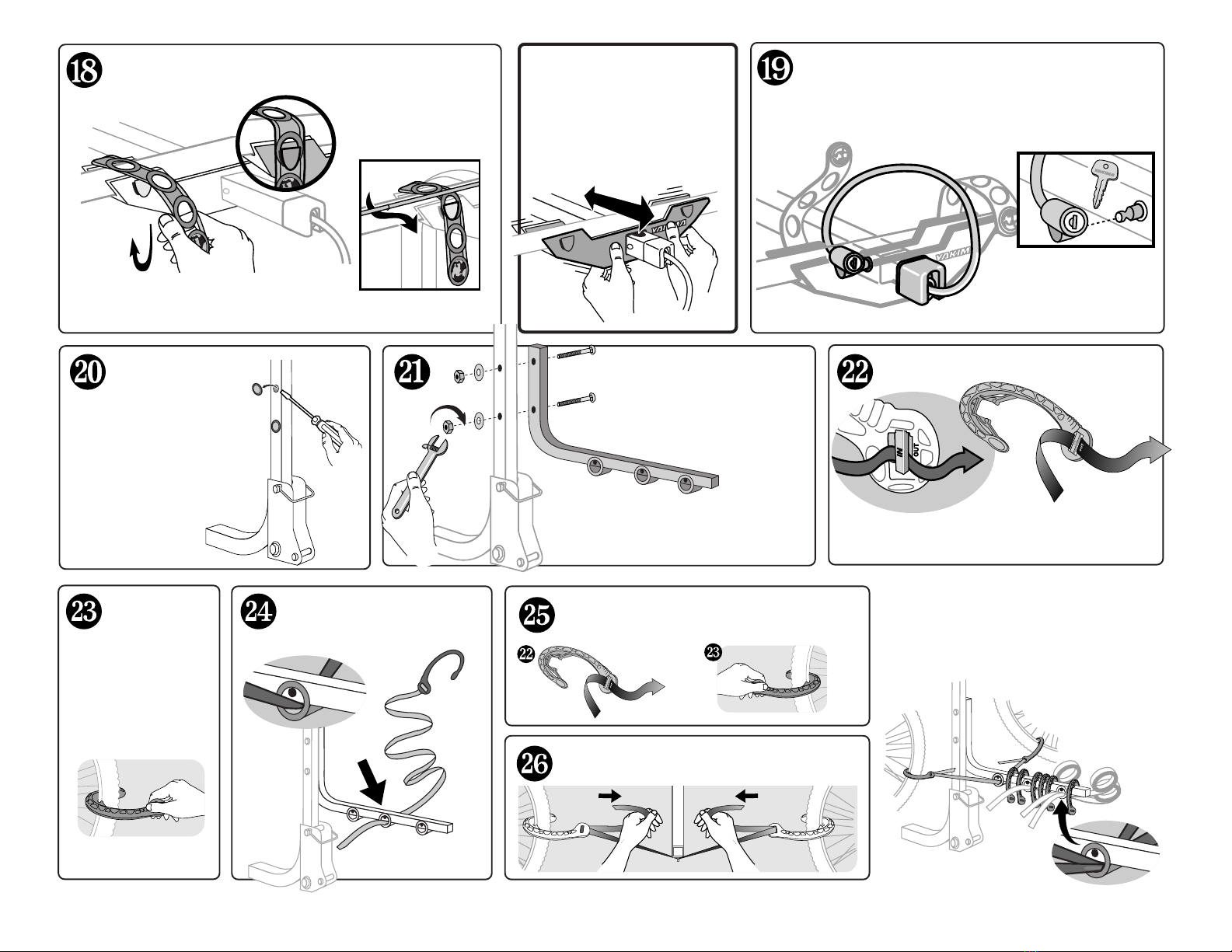

ATTACH STABILIZING BAR.

REMOVE THE PLUGS

IN THE MAST.

Pry off the plugs

using a flat tool.

Secure with washers, nuts

and bolts.

Attach hook to end of strap, threading

IN and OUT as noted on hook.

Thread strap through loop

on bar.

ATTACH HOOK

TO WHEEL.

Repeat Step 22 and 23 for other end of strap.

Pull straps tight with both hands.

FOR FOUR BIKES:

Two straps are used in the bar loop

farthest from the vehicle.

Use a wrench to tighten.

Straps can be

routed between

cables and tube.

Be sure straps are secured

onto cradle hooks.

HOOK STRAPS OVER BIKE’S TUBE. CHECK CRADLES!

Grab close to bar with

both hands.

TIGHTEN IF THERE IS

ANY MOVEMENT.

NOTE: With last bike

locked, all other bikes

are secure.

LOCK YOUR BIKES TO THE CARRIER.

Attach the cable-lock over the bike tube

and onto the pin in the mast. LOCK IT.

CONTINUE TO BACK PAGE FOR IMPORTANT OPERATING PROCEDURES...

CLICK

POSER L’ÉCROU D’ATTELAGE ET LE BRAS ARTICULÉ

Enfoncer l’écrou dans

le bout du tube.

Le trou de l’attelage

doit être alignéavec

celui du tube.

REPLIER LE BRAS ARTICULÉ

On doit entendre un “clic”quand le

bras se verrouille.

VUE DE FACE

SERRER LE

GROS BOULON

ÀAILETTES

POSER LE

CAPUCHON

Avec du ruban gommé,

coller le capuchon contre

le bout de l’axe.

ENGAGER LA POTENCE

SUR LE BRAS ARTICULÉ

•Appuyer un marteau ou

un outil lourd contre la

tête de l’axe.

•Àl’aide d’un maillet ou

d’un marteau, enfoncer

le capuchon àfond sur

l’axe.

Il faudra peut-être quelques bons coups

pour que le capuchon soit bien rentré.

VÉRIFIER QUE LE CAPUCHON

EST BIEN ENFONCÉ

D’APLOMB SUR L’AXE!

Il faudra peut-être

faire bouger la

potence pour

aligner les trous.

POSER L’AXE D’ARTICULATION

BIEN

CALER L’AXE POUR ENFONCER LE

CAPUCHON

POSER LE BOULON ET LA

RONDELLE RESSORT.

Àl’aide de la clé,

verrouiller la serrure.

Mettre le bouchon en

place.

VERROUILLER LE

PORTE-VÉLOS

AU VÉHICULE

SERRER le boulon

àl’aide d’une

douille de 7/8 po

(23 mm) ou 15/16

po (24mm).

VERROUILLER LE

BOULON AVEC LA

SERRURE.

Enfiler la patte de

retenue et engager

la serrure sur le

boulon.

–Bicycle–

CHARGER LES VÉLOS

METTRE EN PLACE

LES SANGLES DE

BERCEAUX

Le berceau qui

porte le logo

YAKIMA se pose

en dernier, avec le

logo vers

l’extérieur.

POSER LES BERCEAUX EN RESPECTANT LEUR SENS

Le creux lisse du

côtédroit doit

être FACE À

VOUS.

Déposer le

tube horizontal

des vélos dans

les berceaux.

Charger les vélos en

alternant les guidons.

SERRER LES BERCEAUX SUR LA POTENCE

Glisser un boulon et une

rondelle (de la droite vers la

gauche) dans la dépression

arrondie, sous chacun des

berceaux.

POSITIONNEMENT DES BERCEAUX: On pourra positionner les

berceaux plus précisément une fois les vélos chargés.

Mettre l’écrou en place.

Utiliser un tournevis plat.

SERRER

SOIGNEUSEMENT

CHAQUE BERCEAU.

S’assurer que les

sangles sont bien

accrochées aux

berceaux.

POSITIONNER LE BOUCHON

Enfoncer les pattes

pour mettre le

bouchon en place.

ENFONCER LE CÂBLE DANS LA POTENCE LE

PLUS LOIN POSSIBLE.

Les pattes du bouchon

viennent s’enclencher dans

les trous, au

bout de la

potence.

L’échancrure du

bouchon doit se

trouver en bas.

POSER LA GOUPILLE DE

VERROUILLAGE ET SON CIRCLIP.

En enfonçant la goupille, tenir compte de la

présence du câble àl’intérieur de la potence.

Faire glisser le berceau contre

le rivet métallique.

POSITIONNER LE BERCEAU DU BOUT.

Corriger au besoin

l’espace entre les berceaux

en les desserrant.

Ne pas oublier de resserrer les

boulons des berceaux!

Votre porte-vélos comporte

un rivet de retenue.

Plier les berceaux vers le

haut pour leur faire franchir

le rivet.

–

–Bicyc

PASSER LES SANGLES SUR LE TUBE ET

LES ACCROCHER

On peut faire passer les sangles entre les

câbles et le tube.

S’assurer que

les sangles sont

bien bloquées

sur les crochets.

VéRIFIER LES BERCEAUX!

Les prendre ádeux mains,

près de la potence.

SERRER S’IL Y A LE

MOINDRE JEU.

POSER LA BARRE

STABILISATRICE.

ENLEVER LES

BOUCHONS QUI

SONT DANS LA

POTENCE.

Les déloger àl’aide

d’un outil plat.

La fixer àl’aide des boulons,

des rondelles et des écrous.

FIXER UN CROCHET ÀUNE SANGLE

Fixer un crochet au bout d'une sangle en faisant

entrer (IN) et sortir (OUT) la sangle par les fentes.

Serrer les boulons à

l’aide d’une clé.

ACCROCHER

LE CROCHET

ÀLA ROUE

Passer la sangle dans

l'anneau de la barre Recommencer les opérations 22 et 23

pour l'autre bout de la sangle.

Tendre la sangle en tirant des deux mains.

SI L'ON TRANSPORTE

QUATRE VÉLOS:

Passer deux sangles dans l'anneau

de la barre qui est le plus éloignédu

véhicule.

VERROUILLER LES VÉLOS AU PORTE-VÉLOS.

Faire passer le câble par-dessus le tube du vélo et le

verrouiller sur la goupille. Verrouiller la serrure.

REMARQUE: en

verrouillant le dernier

vélo, on les protège tous.

IMPORTANT: VOIR LE MODE DE FONCTIONNEMENT À LA DERNIÈRE PAGE...

CLICK

INSTALE LA TUERCA DEL ENGANCHE Y COLOQUE

LA BASE EN EL ENGANCHE.

Deslice la caja de la

tuerca dentro del

extremo de

la barra de

transporte.

El agujero del

enganche debe coincidir

con el agujero de la base.

CIERRE LA TRANCA PLEGABLE.

Debe oírse un “clic”cuando la

tranca engancha en la base.

VISTA DE FRENT

AJUSTE EL

TORNILLO

MARIPOSA

GRANDE.

INSTALE EL

CAPUCHÓN.

Fije el capuchón sobre el

extremo del perno pivot con

cinta adhesiva.

DESLICE EL MÁSTIL

SOBRE EL BRAZO.

•Asegure la cabeza del

perno con un martillo o

herramienta pesada.

•Con un mazo o martillo,

golpee duro sobre el

capuchón contra el

perno.

Puede ser necesario golpear bien

varias veces para que el capuchón

quede colocado.

ESTABILICE EL PERNO AL INSTALAR

EL CAPUCHÓN. ¡CERCIÓRECE DE QUE EL

CAPUCHÓN ESTÁCOLOCADO

PLANO SOBRE EL PERNO!

Quizás deba

sacudir el mástil

para alinear los

agujeros.

INSTALE EL PERNO PIVOT.

TORNILLO GRANDE Y

ARANDELA DE CIERRE.

Inserte la llave, cierre el

cerrojo del enganche.

Cierre el capuchón del

cerrojo.

AJUSTE LA

BARRA AL

VEHÍCULO

Use una llave

de cubo de

23mm (7/8") o

24m (15/16”) y

AJUSTE.

Coloque el cerrojo

por sobre el tornillo,

introduciendo éste

en la anilla.

EL CERROJO DEL

ENGANCHE ASEGURA

EL TORNILLO.

–Bicycle–

CARGUE SU

BICICLETA.

COLOQUE LAS TIRAS

DE SUJECIÓN DE

LAS CUNAS.

La cuna con el

signo YAKIMA

serála última,

con el signo

hacia afuera.

LAS CUNAS TIENEN CARAS DELANTERA Y TRASERA.

La depresión

suave del lado

delantero derecho

debe orientarse

HACIA usted.

El tubo superior de la

bicicleta debe ir en

la primera cuna.

Cargue las bicicletas en

sentidos opuestos.

Puede aflojar las cunas

para ajustar la separación de las

bicicletas.

¡No olvide apretar nuevamente los

tornillos!

ASEGURE LAS CUNAS AL MÁSTIL.

Inserte el tornillo y la

arandela (derecha a

izquierda) en la depresión

redondeada de la parte

inferior de la cuna.

COLOCACIÓN DE LAS CUNAS: Las cunas pueden

ajustarse después de cargar las bicicletas.

Coloque la tuerca.

Use un destornillador plano.

AJUSTE CADA CUNA

CON CUIDADO

Asegúrese de que las tiras

están enganchadas a la

cuna.

Apriete las orejas

para instalar el

capuchón del cerrojo.

INSERTE EL CABLE EN EL MÁSTIL HASTA

DONDE LLEGUE.

Las orejas del capuchón del

cerrojo deben entrar en los

agujeros del

extremo del

mástil.

INSTALE EL TORNILLO DEL

CERROJO Y EL CLIP “E”.

Coloque el tornillo en el agujero por

sobre el cable interior.

POSICIÓN DEL CAPUCHÓN

DE CIERRE:

Asegúrese de que

la parte abierta del

capuchón está

hacia abajo.

La última cuna debe

ubicarse detrás del

roblón metálico.

MUEVA LA CUNA HACIA AFUERA.

Su producto tiene un

roblón de seguridad.

Doble los soportes hacia arriba

para que pasen por encima del

roblón de seguridad.

–

–Bicyc

Las tiras pueden

colocarse entre los

cables y el tubo.

Asegúrese de que las tiras están

aseguradas en los ganchos de las cunas.

ENGANCHE LAS TIRAS POR SOBRE EL TUBO

DE LA BICICLETA. ¡PRUEBE LAS CUNAS!

Aferre con ambas manos

cerca del travesaño.

AJUSTE SI HAY ALGúAN

MOVIMIENTO.

COLOQUE LA BARRA

ESTABILIZADORA.

QUITE LOS

TAPONES DEL

MÁSTIL.

Aflójelos con una

herramienta plana.

Use una llave para ajustar.

Asegúrela con arandelas,

tuercas y tornillos.

MONTE GANCHO Y CORREA.

Coloque el gancho en el extremo de la correa,

pasándola primero hacia ADENTRO y luego

hacia AFUERA, como se indica en el gancho.

PONGA EL

GANCHO EN

LA RUEDA

Pase la correa por

la anilla de la barra. Repita los pasos 22 y 23 para el otro

extremo de la correa.

Tire con ambas manos para

ajustar las correas.

ARA CUATRO BICICLETAS:

Usar dos correas por la anilla de la

barra más alejada del vehículo.

ASEGURE LAS BICICLETAS

A LA BARRA.

Coloque el cerrojo de cable sobre el tubo de la bicicleta

y sobre el tornillo. CIÉRRELO.

NOTA: Trancando la

última bicicleta, todas

las demás están

seguras.

VAYA A LA ÚLTIMA PÁGINA POR IMPORTANTES PROCEDIMIENTOS FUNCIONALES...

Tabla de contenidos

Idiomas:

Otros manuales de Accesorios para automóviles de Yakima

Yakima

Yakima K942 Manual de usuario

Yakima

Yakima Prorack K368 Manual de usuario

Yakima

Yakima Boat Loader Manual de usuario

Yakima

Yakima EZ Rider Manual de usuario

Yakima

Yakima HalfBack 62633.01 Manual de usuario

Yakima

Yakima K846 Manual de usuario

Yakima

Yakima K804 Manual de usuario

Yakima

Yakima Landing Pad 21 Manual de usuario

Yakima

Yakima Q Tower Manual de usuario

Yakima

Yakima K946 Manual de usuario

Yakima

Yakima K355 Manual de usuario

Yakima

Yakima twotimer Manual de usuario

Yakima

Yakima Highroad Manual de usuario

Yakima

Yakima LockNLoad Track Mounting Kit Manual de usuario

Yakima

Yakima WheelHouse Manual de usuario

Yakima

Yakima Tonneau Kit 1 Manual de usuario

Yakima

Yakima LITERIDER 2&3 Manual de usuario

Yakima

Yakima EXO GearWarrior Manual de usuario

Yakima

Yakima Mako Saddles Manual de usuario

Yakima

Yakima K1180 Manual de usuario

Yakima

Yakima OverHaul HD Manual de usuario

Yakima

Yakima LockJaw Manual de usuario

Yakima

Yakima BaseClip 133 Manual de usuario

Yakima

Yakima Q31 Manual de usuario

Manuales populares de Accesorios para automóviles de otras marcas

James Baroud

James Baroud Odyssey Manual de usuario

Motorola

Motorola i50sx Manual de usuario

Feniex

Feniex T3 Manual de usuario

Renault

Renault 77 11 423 180 Manual de usuario

Kia

Kia E8300-4D000 Manual de usuario

Brink

Brink 756843 Manual de usuario

Whispbar

Whispbar K085W Manual de usuario

v.link

v.link CI-VL2-PC-HSD Manual de usuario

Viking

Viking Stack-Rack Guía de configuración rápida

Aries

Aries 203015 Manual de usuario

Choetech

Choetech AT0005 Manual de usuario

ZZ2

ZZ2 ZZAIR-PRO Manual de usuario

Holman

Holman 4A80L Manual de usuario

Thule

Thule 2075 Manual de usuario

Motorola

Motorola T325 Manual de usuario

TAUBENREUTHER

TAUBENREUTHER 16-3950 Guía de instalación

DV8

DV8 FBJL-02 Manual de usuario

Prorack

Prorack K1163 Manual de usuario
