Xilinx ML505 Manual de usuario

ML505/506

QuickStart

October 2008

Overview

•Setup

•Boot with ACE-loader ACE File

•Observe LCD and Terminal messages

•Load new Configuration

•Re-load ACE-loader

Note: This Presentation applies to the ML505 and ML506

ML505 BSB Hardware

•The ML505 MicroBlaze design

hardware includes:

–DDR2 Interface (256 MB)

–BRAM

–External Memory Controller (EMC)

•ZBT SRAM

–Networking

–UART

–Interrupt Controller

–System ACE CF Interface

–GPIO (IIC, LEDs and LCD)

–PLB Arbiter

Note: Presentation applies to the ML505 and ML506

Additional Setup Details

•Refer to ml505_overview_setup document for details on:

–Software Requirements

–ML505 Board Setup

•Equipment and Cables

•Software

•Network

–Terminal Programs

•This presentation requires the

9600-8-N-1 Baud terminal setup

Note: Presentation applies to the ML505 and ML506

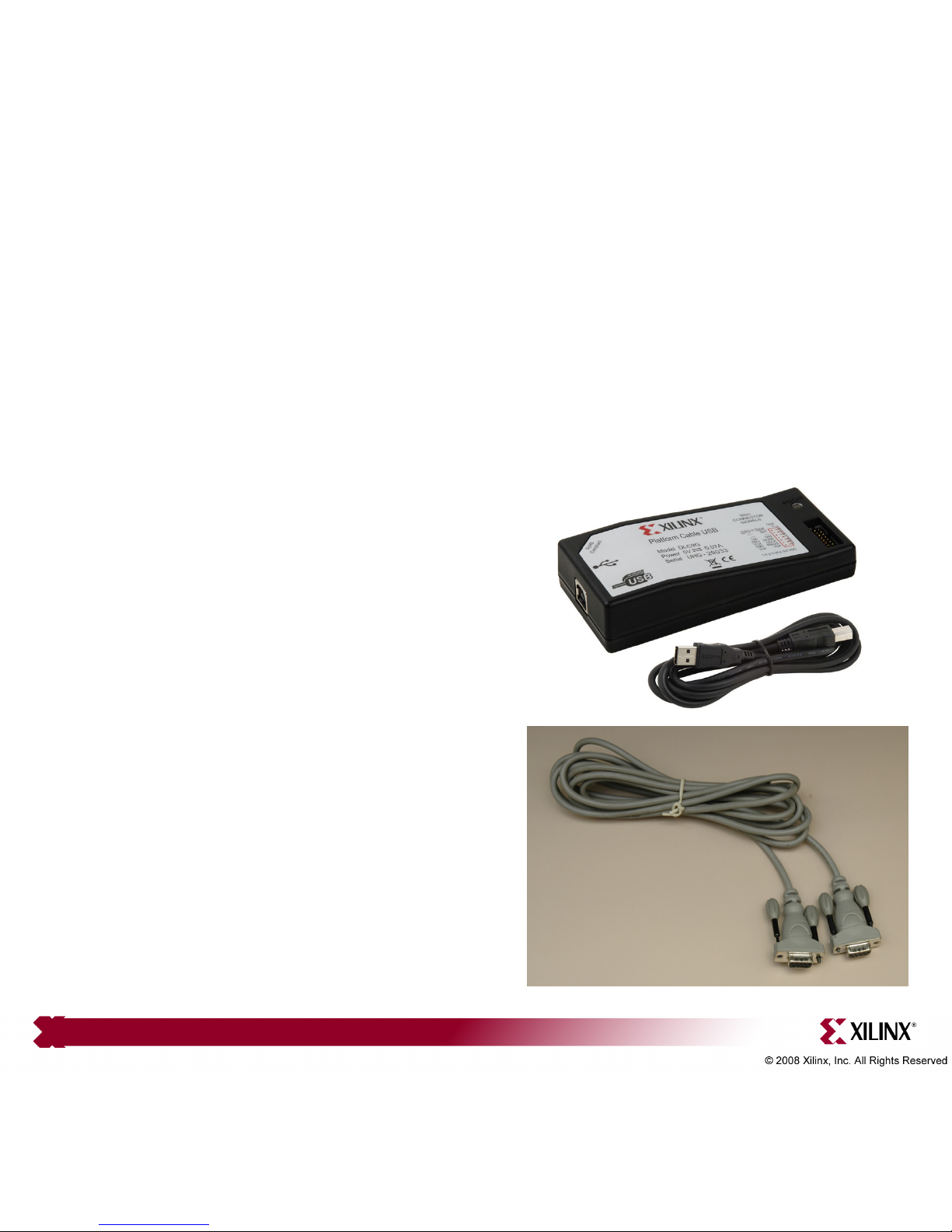

Hardware Setup

•Connect the Xilinx Platform

Cable USB to the

ML505 board

•Connect the RS232 null

modem cable to the

ML505 board

Note: Presentation applies to the ML505 and ML506

Hardware Setup

•The ML505 uses a DVI video

interface

•Connect a DVI monitor

or

•Use a DVI/VGA adapter

to connect a VGA monitor

–http://www.belkin.com

Note: Presentation applies to the ML505 and ML506

Hardware Setup

•USB Keyboard

–www.dell.com

Note: Presentation applies to the ML505 and ML506

Factory CompactFlash

•The CompactFlash shipped with the ML505 board has the

following ace files preloaded:

Note: Presentation applies to the ML505 and ML506

Verify Factory Default Settings

•Set the Ethernet PHY jumpers, J22, J23 to positions 1-2 (1)

•Insert the Factory CompactFlash into the ML505 board (2)

•Set the Front DIP switches (SW3) to 00010101 (1 = ON) (3)

•Set the Rear DIP switches (SW6) to 11001010 (4)

•Power-up the ML505 board

4

Note: Presentation applies to the ML505 and ML506

2

3

1

Bootload

•The system_bootload.ace loads:

Note: Presentation applies to the ML505 and ML506
