Service manual 3xxx

1. Reparaturanleitung /Repair instructions

………………………………

1.1. Fehler der Energieversorgung /error in power supply

……………...

1.2. Fehler an Bedienelementen / errors of operating elements

………..

1.3. Fehler an Schnittstellen / errors at interfaces

…………………………

2. Gerät zerlegen / disassembling the meter

………………………………

2.1 Gerät öffnen / opening the meter

....................................................................

3. Testanleitung / test instructions

……………………………………………..

3.1. Displaytest / display test

………………………………………………………..

3.2. Tastaturtest / keypad test

……………………………………………………….

3.3. Spezifikationstest / specification test

………………………………………..

4. Ersatzteile / spare parts

………………………………………………………….

Datum:

Urfassung:

Joppich

Geprüft:

Dokumentnummer:

025748

Service & Reparatur

025748

3xxx

von/of

mijo 2010

1. Reparaturanleitung / repair instructions

für / for

ProfiLine

Cond 3110, 3210, 3310, Oxi 3205, 3210, 3310, pH 3110, 3210, 3310,

MultiLine

3410, 3420, 3430

1.1.Fehler der Energieversorgung /error in power supply

Fehlersymptom / error symptom Behebung /elimination

Batterieversorgung / battery power

Gerät läßt sich nicht einschalten, Display

dunkel, bei Versorgung über Netzstecktrafo

funktioniert das Gerät.

Meter will not switch on, display is dark, when

operated with power supply unit meter

functions.

1. Batterien entladen.

Batteries discharged.

⇒

⇒⇒

⇒Batterien tauschen.

Replace batteries.

2. Batteriekontakte verbogen.

Battery contacts deformed.

⇒

⇒⇒

⇒Batteriekontakte zurückbiegen oder

tauschen.

Rebend or replace battery contacts.

3. Tastatur defekt.

Keypad defect.

⇒

⇒⇒

⇒Oberschale tauschen.

Replace upper casing.

4. Platine defekt.

PCB defect.

⇒

⇒⇒

⇒Platine tauschen.

Replace PCB.

Stromversorgungsbuchse

Power supply socket

Keine Displayanzeige, oder LoBat-symbol

wird ständig angezeigt, obwohl Netzstecktrafo

angesteckt ist und Netzspannung anliegt.

Zur Prüfung die Batterien entfernen, da

sonst die Versorgung über Batterien erfolgt.

No display, or LoBat symbol is permantly

on even when mains power supply is connected

and mains voltage present.

Remove the batteries before testing,

otherwise meter will be powered via the

batteries

Multi 34x0

bzw. leuchtet nicht auf wenn der

/resp. der Netzstecktrafo angesteckt

wird.

does not light up when the power supply unit is

connected.

1. Netzstecktrafo defekt.

Power supply unit defect.

⇒

⇒⇒

⇒Spannung am Netzstecktrafo prüfen (9VDC),

ggf. tauschen.

Check voltage at power supply unit (9VDC),

Replace if necessary.

2. Flachbandverbindung Platine-Buchsenfeld

defekt.

Flatband connector PCB-socket pannel

defect.

⇒

⇒⇒

⇒Verbindung prüfen, ggf. tauschen.

Check connection, replace if necessary.

2. Buchsenfeld defekt.

Socket pannel defect.

⇒

⇒⇒

⇒Unterschale tauschen.

Replace lower casing.

3. Platine defekt.

PCB defect.

⇒

⇒⇒

⇒Platine tauschen.

Replace PCB.

Service & Reparatur

025748

3xxx

von/of

mijo 2010

1.2. Fehler an Bedienelementen / errors of operating elements

Fehlersymptom / error symptom Behebung /elimination

Tastatur / Keypad

Reagiert nicht auf Tastendruck.

Key does not react when pressed.

1. Schlechter Kontakt zur Platine.

Poor contact to PCB.

⇒

⇒⇒

⇒prüfen, ob Tastaturflachband richtig

angeschlossen ist.

check if keypad flatband conductor is

correctly connected.

2. Tastatur defekt.

Keypad defect.

⇒

⇒⇒

⇒Oberschale tauschen.

Replace upper casing.

3. Platine defekt.

PCB defect.

⇒

⇒⇒

⇒Platine tauschen.

Replace PCB.

1.3. Fehler an Schittstellen / errors at interfaces

Fehlersymptom / error symptom Behebung /elimination

USB Schnittstelle

USB interface

Gerät gibt Daten nicht an Rechner aus.

Meter does not output data to computer.

1. Prüfen, ob Rechner in Ordnung und richtig

konfiguriert ist.

Check if computer is OK and correctly

configured.

2. Flachbandverbindungsleitung defekt.

Flatband connector defect.

⇒

⇒⇒

⇒Verbindung prüfen, ggf. tauschen.

Check connection, replace if necessary.

3. Buchsenfeld defekt.

Socket pannel defect.

⇒

⇒⇒

⇒Unterschale tauschen.

Replace lower casing.

4. Platine defekt.

PCB defect.

⇒

⇒⇒

⇒Platine tauschen.

Replace PCB.

Service & Reparatur

025748

3xxx

von/of

mijo 2010

Fehlersymptom / error symptom Behebung /elimination

Display

Display zeigt unentzifferbaren Inhalt.

Display content undecipherable.

1. Displayflachbandverbindung gelöst.

Display flatband connector loose.

⇒

⇒⇒

⇒Verbindung am Flachbandstecker auf Platine

prüfen, ggf. neu stecken und verriegeln.

Check connection at flatband plug on PCB,

reconnect and close the plug latch.

2. Display defekt.

Display defect.

⇒

⇒⇒

⇒Oberschale tauschen.

Replace upper casing.

3. Platine defekt.

PCB defect.

⇒

⇒⇒

⇒Platine tauschen.

Replace PCB.

Fehlersymptom / error symptom Behebung /elimination

Speicher

Memory

Gerät verliert gespeicherte Daten oder speichern

nicht möglich.

Meter loses stored data or storing not possible.

1. Platine defekt.

PCB defect.

⇒

⇒⇒

⇒Platine tauschen.

Replace PCB.

Service & Reparatur

025748

3xxx

von/of

mijo 2010

2. Gerät zerlegen / disassembling the meter

2.1. Gerät öffnen / opening the meter

Werkzeugbedarf

Tool requirements

Das Gerät, Oberseite nach unten, auf eine ebene Arbeitsfläche ablegen, den Batterie-

fachdeckel aufschrauben und die Batterien entfernen. Es reicht, die äußeren zwei

Batterien zu entfernen.

Lay the meter face down on a flat working surface, unscrew the battery compartment

lid and remove the batteries. It is sufficient to take the outer two batteries.

Aufschrauben / unscrew

Die Schraubensicherungsbecher können dabei

herausgedrückt werden und lassen sich leicht

wieder über die Schrauben hineindrücken.

The screw securing cups can get pressed out

and can easily be pressed back into place over

the screws.

hineindrücken.

Es wurden bereits mehrere Fälle gesehen, um dieses

erwähnenswerte zu machen!

Several cases have already been seen to make this

worthwhile mentioning!

Torx T10

Philippsschraubendreher

Philipps screw driver









Service & Reparatur

025748

3xxx

von/of

mijo 2010

Batterien entfernen / remove batteries

4 Schrauben entfernen

Remove 4 screws

Die Schraubendichtringe auf Schäden kontrollieren, vorzugsweise austauschen.

Examine the screw seal rings for damages, preferably replace them.

Beim entfernen der letzten beiden Gehäuseschrauben







darauf achten, das sie nicht komplett herausgeschraubt

werden. Im Schlimmstfall können die Vierkantmuttern







aus ihren Halterungen







herausfallen.

When removing the last two casing screws







it is

important to ensure that the screws do not get removed

completely, otherwise the worst case scenario is that

the square nuts







can fall out of their holders







weit genug / far enough

Oberschale hebt sich an, wenn gegen die angelockerte Schraube

gedrückt wird.

Upper casing lifts a bit when pressing against the loosened screw.































Service & Reparatur

025748

3xxx

von/of

mijo 2010

Die Vierkantmutter lassen sich nur sehr schwierig bis gar

nicht mehr in ihre Halterungen einsetzen, wenn sie schon

herausgefallen sind (besonders auf der rechten Seite). Die

einzige Möglichkeit ist, das Buchesenfeld auszubauen und

dann die Halterungen einsetzen

(siehe Seite 12)

The square nuts can only placed back into their holders

with difficulty or not at all if they have fallen out (particul-

arily on the right side). The only possibility is to take out

the socket pannel and then put the holders in place

(see

page 12)

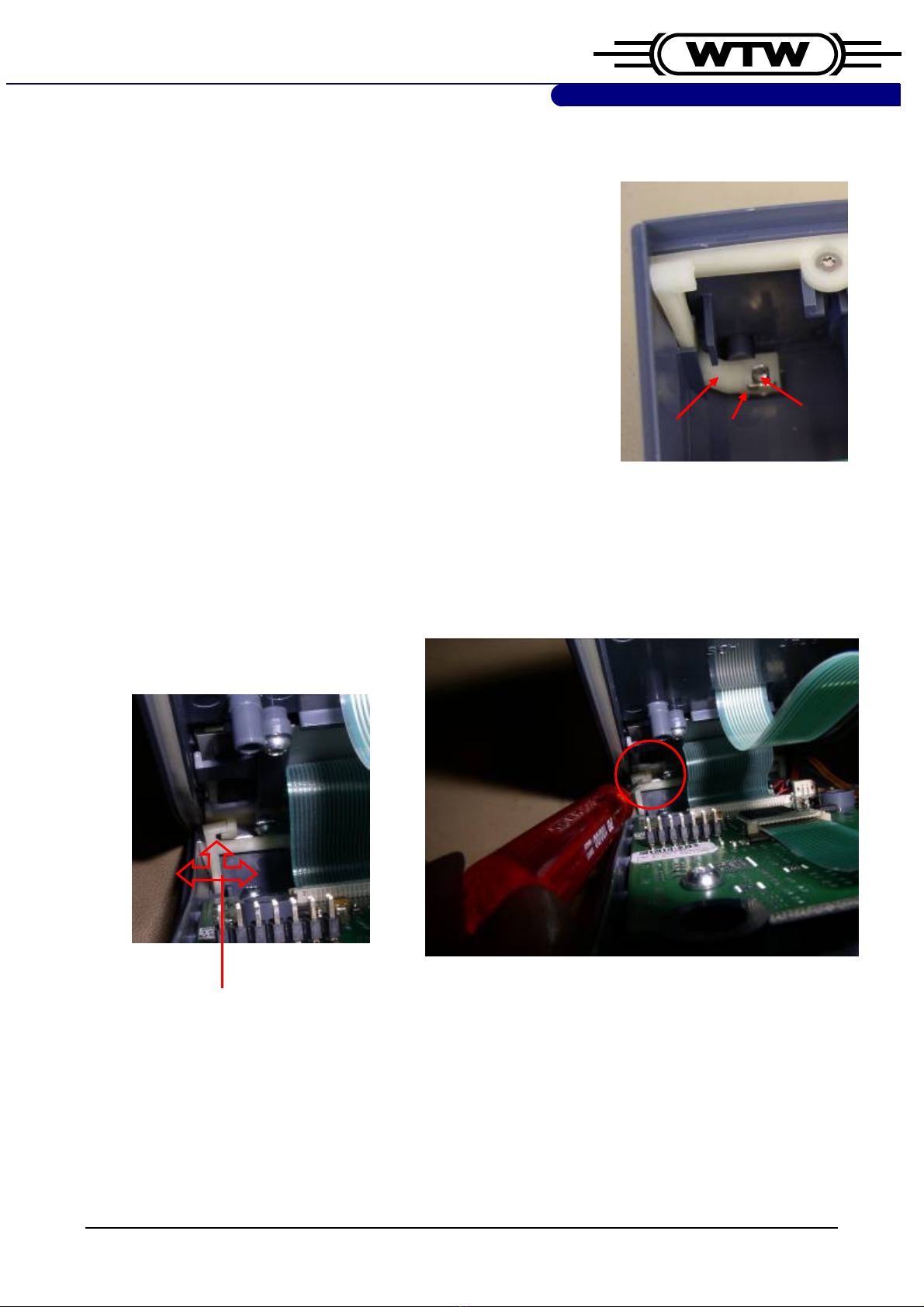

Um die Oberschale abzunehmen, wird es sehr wahrscheinlich notwendig, mit einem

Schraubendreher etwas nachzuhelfen.

To take the upper casing off it will most likely become necessary to help a bit with a

screwdriver.

Beidseitig mit Schraubendreher leicht hin und her hebeln bis Oberschale

freikommt.

Lever gently back and forth on both sides with screwdriver until upper casing

comes free.

Vorsicht beim Abheben der Oberschale, es müssen noch Flachbandverbindungs-

leitungen gelöst werden!

Careful when lifting the upper casing off, there are flatband conductors that must be

disconnected first!



















Service & Reparatur

025748

3xxx

von/of

mijo 2010

Flachbandverbindungen

Flatband conductors

Vorsicht! Diese Leitung steht bereits unter

Zug.

Caution! This connector is already under

strain.

Diese Verriegelungen lösen und die

Leitungen herausziehen

Unlatch these latches and pull out the

conductors.

Es gibt vier unterschiedliche Verriegelungstypen

auf den Platinen, die bei der Handhabung zu be-

rücksichtigen sind.

There are four different latch types on the PCB´s

that must be taken into consideration when

handling.







Buchsenfeldverriegelung / socket pannel latch







Displayverriegelung

display latch







Tastaturverriegelung / keypad latch







Serviceschnittstellenverriegelung / service interface latch

Vorsicht: Verriegelungen brechen sehr leicht !

Caution: latches break very easily !

























Service & Reparatur

025748

3xxx

von/of

mijo 2010







Nur anheben, nicht herausziehen

Lift up only, do not pull out

Die Flachbandleitung wird über der Verriegel-

ung eingesteckt.

The flatband conductor is inserted above the

latch.







Horizontal

erausziehen, um die Verriegelung zu öffnen.

Pull the latch out horizontally to unlatch.

Abhängig vom eingesetzten Displaytyp (LCD oder Grafik) werden zwei unterschiedliche

Verriegelungen verwendet.

Depending on the display type (LCD or graphic) two different latches are used.







Verriegelung zu / latch closed

Verriegelung offen / latch open

Verriegelung zu / latch closed

Verriegelung offen

/ latch

open

LCD

Service & Reparatur

025748

3xxx

von/of

mijo 2010

Die Flachbandleitung wird hier eingesetzt.

The flatband conductor fits in here.







Die Flachbandleitung wird hier eingesetzt.

The flatband conductor fits in here

Verriegelung horizontal herausziehen.

Pull latch out horizontally.







Verriegelung offen / latch open

Verriegelung zu / latch closed

Grafisch / graphic







Verriegelung zu / latch closed

Verriegelung offen

/ latch

open

Otros manuales para Cond 3110

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Instrumento de medición de wtw

wtw

wtw Cond 3300i Manual de usuario

wtw

wtw pH/Cond 340i Manual de usuario

wtw

wtw Turb 350 IR Manual de usuario

wtw

wtw pH 1970i Manual de usuario

wtw

wtw TresCon UNO A111 Manual de usuario

wtw

wtw pHotoFlex pH Manual de usuario

wtw

wtw SensoLyt 690 Manual de usuario

wtw

wtw TetraCon 325 Manual de usuario

wtw

wtw inoLab Multi 720 Manual de usuario

wtw

wtw inoLab Oxi Level 2 Manual de usuario

wtw

wtw Cond 340i Manual de usuario

wtw

wtw MULTILINE 1000 Manual de usuario

wtw

wtw Multi 3510 IDS Manual de usuario

wtw

wtw Oxi 1970i Manual de usuario

wtw

wtw LF 320/SET Manual

wtw

wtw Cond 3210 Manual de usuario

wtw

wtw Turb 555 Manual de usuario

wtw

wtw Multi 3430 Manual de usuario

wtw

wtw KLE 325 Manual de usuario

wtw

wtw TresCon NOx-N Manual de usuario

wtw

wtw Multi 3430 Manual de usuario

wtw

wtw MultiLine SensoLyt 900-P Manual de usuario

wtw

wtw PROTOC 200 Manual de usuario

wtw

wtw DIQ/S 182-MOD Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario

wtw Cond 3110 Manual de usuario

Manuales populares de Instrumento de medición de otras marcas
