WOXTER DNI COMBO Manual de usuario
Manual de usuario
>> Lector DNI COMBO
woxter.es
manual-multi-lector-dni-combo.indd 1 29/06/2018 11:59:52
2
>> woxter.es
Manual de usuario
1. Bienvenido
Gracias por comprar el nuevo lector de DNI Electrónico COMBO HUB de
Woxter, la solución que le permite leer tarjetas de memoria y tarjetas
inteligentes como su DNI digital.
El lector de tarjetas multiformato le permitirá leer multitud de tarjetas
de memoria para que pueda gestionar sus datos con total comodidad.
Para ello cuenta con 3 slots diferentes, algunos de ellos multiformato para
asegurar la máxima compatibilidad en el mínimo espacio.
El lector de tarjetas inteligentes está especialmente creado para que
pueda leer su DNI digital y gracias a ello hacer mucho más cómodos y
rápidos la cantidad de trámites con la administración.
2. Características
- Conexión USB 2.0 (compatible USB 1.1)
- Lector de tarjetas multimedia que permite leer los formatos de tarjeta
de memoria más populares
- Copia directa entre tarjetas entre los diferentes slots
- Compatible con DNIe y tarjetas inteligentes (Smart Cards) cumpliendo
con todos los protocolos exigidos por la Administración.
- Se alimenta a través del puerto USB con un consumo mínimo.
- Leds indicadores de acceso y estado
- Plug & Play y Hot Swappable
3. Especificaciones Técnicas
3.1 Interfaz: USB 2.0 compatible con USB 1.1
3.2 Lector de tarjetas inteligentes: 1 slot
Cumple el estándar ISO 7816 1/2/3/4
Soporta los estándares:
- API PC/SC (Personal Computer / Smart Card)
- CSP (Cryptographic Service Provider Microsoft)
- API PKCS#11
Soporte para tarjetas de 3V y 5V
Consumo máximo: 45mA
3.3 Lector de tarjetas: 3 slots.
Tarjetas soportadas: SD, SD ROM, Extreme SD, Extreme II SD, Ultra SD, Ultra
manual-multi-lector-dni-combo.indd 2 29/06/2018 11:59:52
3
Woxter DNI Combo
ES
II SD, SD Pro, SD Elite Pro, HS SD, Ultra Speed SD, Micro SD, SD Ultra X, SDHC.
Mini SD y HS Mini SD necesitan adaptador.
MMC, MMCII, MMC4.0, MMC Plus, HS MMC. RS MMC, MMC Mobile, HS RS
MMC y DV-RS MMC 4.0 necesitan adaptador.
MS, MS Pro, HS MS Pro, MS Magic Gate, HS MS Magic Gate Pro, Extreme MS
Pro, Extreme III MS Pro, Ultra MS Pro, MS ROM, MS Select. MS Duo, MS Pro
Duo, HS MS Pro Duo, MS Magic Gate Pro Duo, HS MS Magic Gate Pro Duo
necesitan adaptador.
XD, Micro SD, TF y M2.
4. Requisitos del sistema
Pentium III 300MHz (o superior); Al menos un puerto USB 2.0 o 1.1 libre;
Unidad de CD ROM (opcional); Sistema Operativo Windows 2000, XP o
Vista.
5. Contenido
1. Lector tarjetas, manual y Cable USB.

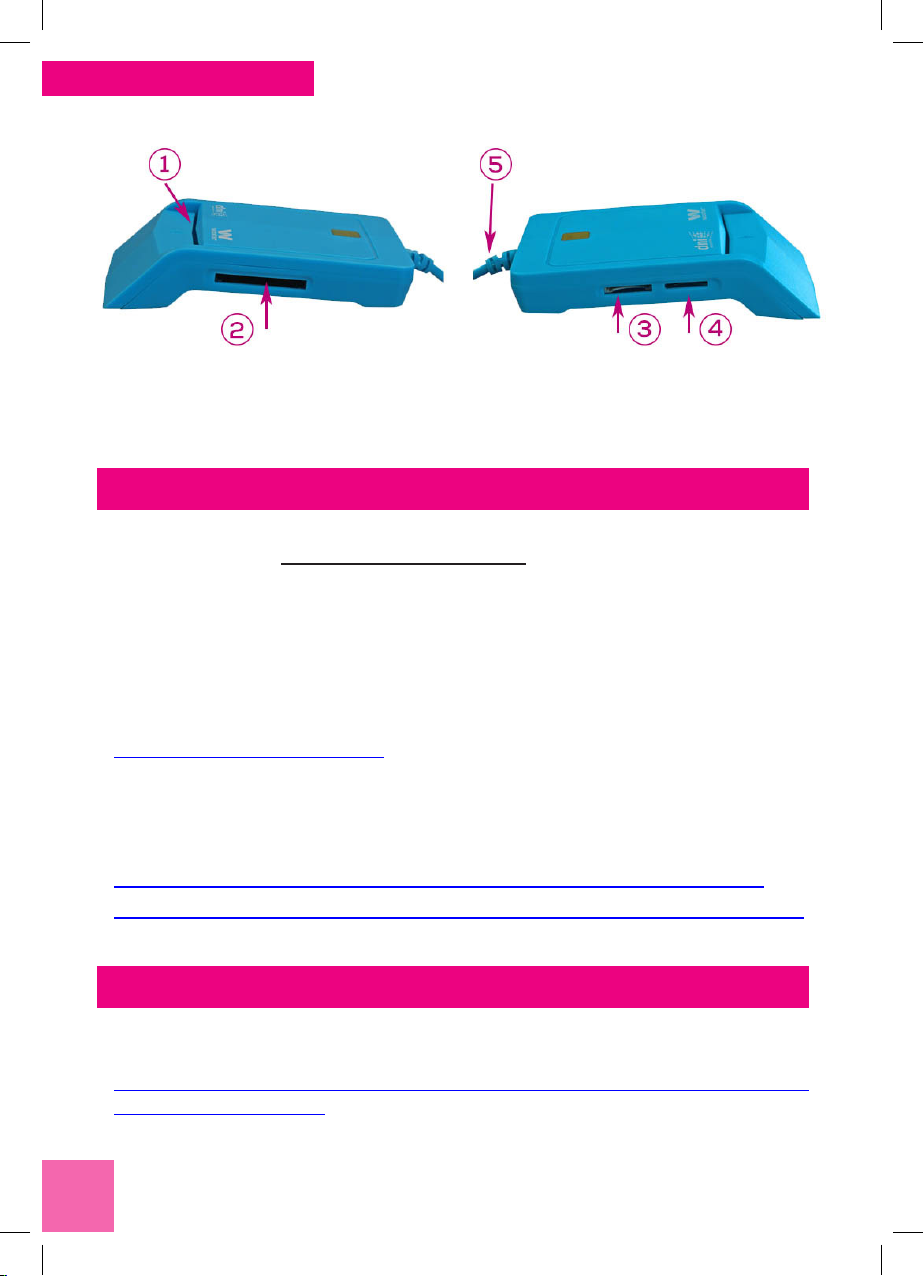

6. Hardware
1. Slot para DNIe y tarjetas inteligentes.
2. Slot para tarjetas SD, MMC MS y XD.
3. Slot para tarjetas M2.
4. Slot para tarjetas Micro SD/TF.
5. Cable USB.
manual-multi-lector-dni-combo.indd 3 29/06/2018 11:59:52
4
>> woxter.es
Manual de usuario
7. Instalación
Este producto NO NECESITA drivers para su instalación,
basta con conectar el producto a su ordenador a través del
puerto USB y lo reconocerá automáticamente. Luego debe
ir a la página del Cuerpo Nacional de la Policía para el DNI
Electrónico y Pasaporte y realizar todos los trámites para
poder usar su DNI electrónico en futuras operaciones.
www.dnielectronico.es
Los drivers están instalados en el sistema operativo, no obstante, si
necesita reinstalarlos, puede hacerlo a través de la sección de descargas
del lector DNI electrónico:
https://woxter.es/esp/es/lectores-dnie/1883-woxter-
lector-dni-electronico-combo-negro-8435089009972.html
8. Instalación del certificado para DNIe
Cómo instalar el módulo criptográfico para DNIe
Puede encontrar la última versión en el siguiente enlace:
https://www.dnielectronico.es/PortalDNIe/PRF1_Cons02.
action?pag=REF_1101 con la siguiente nomenclatura en función de la
última versión disponible.
manual-multi-lector-dni-combo.indd 4 29/06/2018 11:59:52
5
Woxter DNI Combo
ES
7. Instalación
Este producto NO NECESITA drivers para su instalación,
basta con conectar el producto a su ordenador a través del
puerto USB y lo reconocerá automáticamente. Luego debe
ir a la página del Cuerpo Nacional de la Policía para el DNI
Electrónico y Pasaporte y realizar todos los trámites para
poder usar su DNI electrónico en futuras operaciones.
www.dnielectronico.es
Los drivers están instalados en el sistema operativo, no obstante, si
necesita reinstalarlos, puede hacerlo a través de la sección de descargas
del lector DNI electrónico:
https://woxter.es/esp/es/lectores-dnie/1883-woxter-
lector-dni-electronico-combo-negro-8435089009972.html
8. Instalación del certificado para DNIe
Cómo instalar el módulo criptográfico para DNIe
Puede encontrar la última versión en el siguiente enlace:
https://www.dnielectronico.es/PortalDNIe/PRF1_Cons02.
action?pag=REF_1101 con la siguiente nomenclatura en función de la
última versión disponible.
En la página debe seleccionar el sistema operativo que utiliza para
descargar el certificado.
Con solo ejecutar este fichero se instalará el módulo CSP para el entorno
Microsoft Windows y el módulo PKCS#11 para navegadores Firefox
Mozilla y Netscape.
Deberá reiniciar el PC para finalizar la instalación. En el reinicio se instalará
el Certificado Raíz de la DGP en los navegadores que estén instalados.
También se configuran los dispositivos de seguridad de los navegadores
Firefox Mozilla y Netscape instalados.
EneldirectorioC:\DNIeseubicandosficherosparafuturasconfiguraciones
por parte del usuario.
Certificado raíz de la DGP
ACRAIZ_CERTIFICATE_AND_CRL_SIGNING_SHA1.crt
Módulo PKCS#11 para la instalación

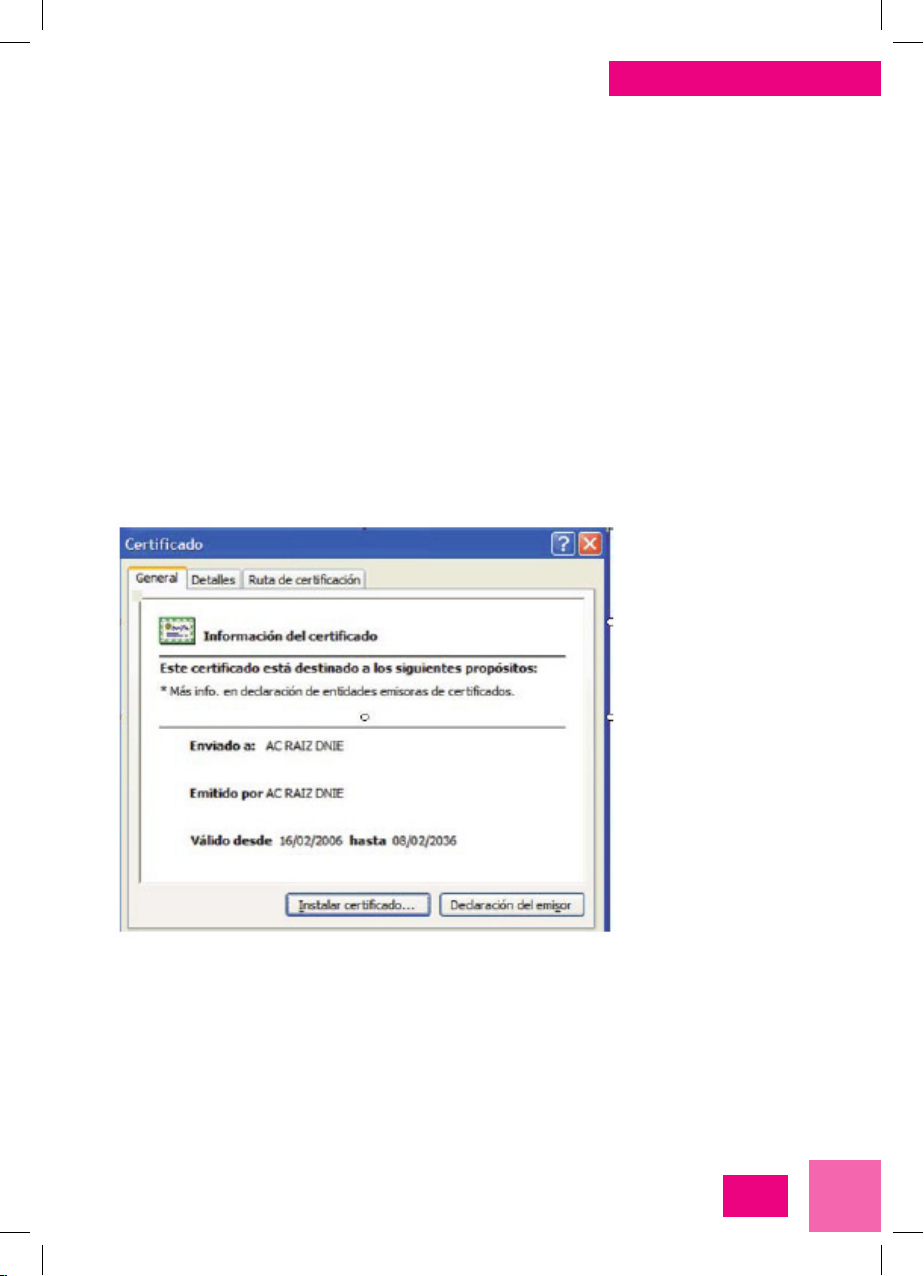

1. En función de la configuración de su navegador, es posible que cuando
reinicie su PC, le parezca la pantalla siguiente solicitando que instale el
certificado raíz del DNIe, deberá aceptar/instalar. Este paso es necesario
para el correcto funcionamiento del DNIe.
manual-multi-lector-dni-combo.indd 5 29/06/2018 11:59:53
6
>> woxter.es
Manual de usuario
2. En la siguiente pantalla haga clic en “Siguiente” para continuar.
3. En la siguiente pantalla haga clic en “Siguiente” para continuar.
4. En la siguiente pantalla haga clic en “Finalizar”.
manual-multi-lector-dni-combo.indd 6 29/06/2018 11:59:53
7
Woxter DNI Combo
ES
5. En este punto pulsar sobre el botón “Sí” para permitir que la autoridad
raíz del DNIe, ACRAIZ DNIE, se instale en el navegador y de esta forma
se pueda establecer adecuadamente la cadena de confianza de
certificación.
6. Haga clic en “Aceptar”.
Verificación de la instalación
Para verificar que la instalación se ha realizado correctamente se
puede hacer uso de cualquiera de los servicios disponibles como se
indica en https://www.dnielectronico.es/PortalDNIe/PRF1_Cons02.
action?pag=REF_320
También se puede verificar de modo manual como se indica a
continuación. Dependiendo de los navegadores instalados en su PC.
manual-multi-lector-dni-combo.indd 7 29/06/2018 11:59:53
8
>> woxter.es
Manual de usuario
1. Internet Explorer
Paso 1. Con el DNIe insertado en su slot correspondiente, vaya al menú
Herramientas / Opciones de Internet/ Contenido / Certificados.
Paso 2. Si está instalado correctamente el módulo CSP (Proveedor de
Servicios de Certificación) le pedirá el PIN del DNIe.
Una vez lo introduzca podrá ver sus certificados en la pestaña Personal:
- un certificado con propósito de Autenticación
- y otro certificado con propósito de Firma.
Paso 3. En la pestaña Entidades emisoras raíz de confianza podrá visualizar
el certificado raíz AC RAIZ DNIE.
manual-multi-lector-dni-combo.indd 8 29/06/2018 11:59:53
9
Woxter DNI Combo
ES
Paso 4. Si ha podido seguir los pasos anteriores y ver los certificados esto
indica que está correctamente instalado el módulo CSP y el certificado
raíz para Microsoft.
2. Netscape
Paso 1. Acceda al menú Herramientas / Opciones /Avanzado /Dispositivos
de Seguridad
manual-multi-lector-dni-combo.indd 9 29/06/2018 11:59:53
10
>> woxter.es
Manual de usuario
Paso 2. Si está correctamente instalado el módulo PKCS#11 aparecerán
en la lista de Dispositivos y módulos de seguridad instalados el módulo
DNIe Modulo PKCS#11.
Paso 3. Con el módulo DNIe Modulo PKCS#11 instalado, para ver los
certificados del DNI electrónico hay que abrir el navegador Netscape, y
seguir el menú Herramientas / Opciones / Avanzado / Ver certificados,
esto le pedirá el PIN del DNIe:
Después de introducir correctamente el PIN se abrirá una ventana del
Gestor de certificados que mostrará en la pestaña Sus certificados los
dos certificados que incorpora el documento:
- un certificado con propósito de Autenticación
- otro certificado con propósito de Firma.
Paso 4. En la pestaña “Autoridades” se podrá visualizar el certificado
intermedio AC DNIE 00X y el certificado raíz AC RAIZ DNIE.
manual-multi-lector-dni-combo.indd 10 29/06/2018 11:59:53
