WimTec OCEAN P7 Manual de usuario
Montage- und Bedienungsanleitung
DE
Installation and operating instructions
EN
12 V Netzbetrieb / 12 V external supply
OCEAN P7
2 Duschpaneel WimTec OCEAN P7
DE
OCEAN P7
Allgemeine Hinweise
Gratulation zum Kauf Ihres elektronischen
Duschepaneels WimTec OCEAN P7.
Damit Sie lange Jahre Freude mit dieser hochwertigen Armatur
haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung
und Pflege zu beachten:
milde, seifenhaltige Reinigungsmittel verwenden
keine kratzenden, scheuernden oder säurehaltigen
Reinigungs- oder Desinfektionsmittel verwenden
keine versiegelnden oder glasveredelnden Reinigungs-
mittel (Nano-Effekt, Lotus-Effekt) verwenden
nur mit weichem Schwamm oder Tuch behandeln
keine Reinigung mit Dampfstrahlgeräten
In Verbindung mit Nässe kann es durch Kalkablagerungen im
Bereich von Brausen und Badewannen zu einer Beeinträchtig-
tung der Touch-Tronic-Funktion kommen. Um dies vorbeugend
zu vermeiden, empfehlen wir ein regelmäßiges Reinigen der
Glasoberfläche mit einem Kraftreiniger.
Diese Anleitung ist gültig für folgende Produkte:
WimTec OCEAN P7 - 12 V
Glas weiß Art.Nr. 114 676
Glas schwarz Art.Nr. 114 713
Lieferumfang:
Grundkörper mit Magnetventilen, Sicherheitsglas-Frontplatte
mit integrierter Elektronik, WimTec UP-Netzteil, Thermostat mit
Heißwassersperre, Regendusche, Handbrause mit Schubstange.
Wichtige Installationshinweise:
UP-Dose für optionales Netzteil außerhalb des Schutzbereichs vor-
sehen. Die Montage und Installation darf nur durch einen konzessi-
onierten Fachbetrieb gemäß DIN 1988, ÖVE/ÖNORM E 8001 sowie
VDE 0100 Teil 701 erfolgen. Bei der Planung und Errichtung von
Sanitäranlagen sind die entsprechenden örtlichen, nationalen und
internationalen Normen und Vorschriften zu beachten!
Es gelten die „Allgemeinen
Installationsbedingungen“
unter www.wimtec.com.
!
Duschpaneel WimTec OCEAN P7 3
DE
OCEAN P7
Inhalt
Seite
Technische Daten ......................................................................4
Abmessungen ...........................................................................5
Legende .....................................................................................6
Bedienelemente ........................................................................6
Einstellelemente........................................................................6
Funktionseinstellung .................................................................7
Einstellregler ..............................................................................7
DIP-Schalter ...............................................................................7
Montage ....................................................................................8
Bedienung .............................................................................. 12
Einschalten ...............................................................................12
Ausschalten..............................................................................12
Reinigungsstopp ......................................................................13
Funktionbeschreibung ............................................................ 14
Abschalt-Automatik .................................................................14
Warmlauf .................................................................................15
Intelligente Freispül-Automatik ..............................................16
Spülstoppzeit ...........................................................................17
Nachlaufzeit .............................................................................17
Ersatzteile ............................................................................... 18
4 Duschpaneel WimTec OCEAN P7
DE
OCEAN P7
WimTec OCEAN P7 - 12 V:
Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V=
Leistungsaufnahme: max. 3,5 W
Magnetventil: Kartusche 6 V
Ansprechbereich: 30 cm bis 70 cm einstellbar
Nah-Ansprechbereich: ca. 4 cm
Warmlauf: aktivierbar, für 30 s
Spülstoppzeit: 10 s bis 20 min einstellbar
Abschalt-Automatik: aktivierbar | deaktivierbar
Freispül-Automatik: aktivierbar | deaktivierbar, Spülintervall:
nach 3 h bis 48 h Nichtbenutzung,
Spüldauer: 10 s oder 20 s
Reinigungsstopp: aktivierbar | deaktivierbar, für 5 min
Fließdruck: 0,05 bis 0,5 MPa (0,5 bis 5 bar)
Statischer Druck: max. 0,8 MPa (8 bar)
Thermostat: mit Heißwassersperre (38 °C)
Wassertemperatur: max. 70 °C (max. 80 °C für max. 10 min)
Durchfl ussmenge: max. 22 l/min bei 0,3 MPa (3 bar)
Durchfl ussmenge
Handbrause: max. 10 l/min bei 0,3 MPa (3 bar)
Wasserzulauf: R 1/2“ IG
Werkstoffe:
Frontplatte: Sicherheitsglas (ESG)
Regendusche: Edelstahl verchromt
Technische Daten
Duschpaneel WimTec OCEAN P7 5
DE
OCEAN P7

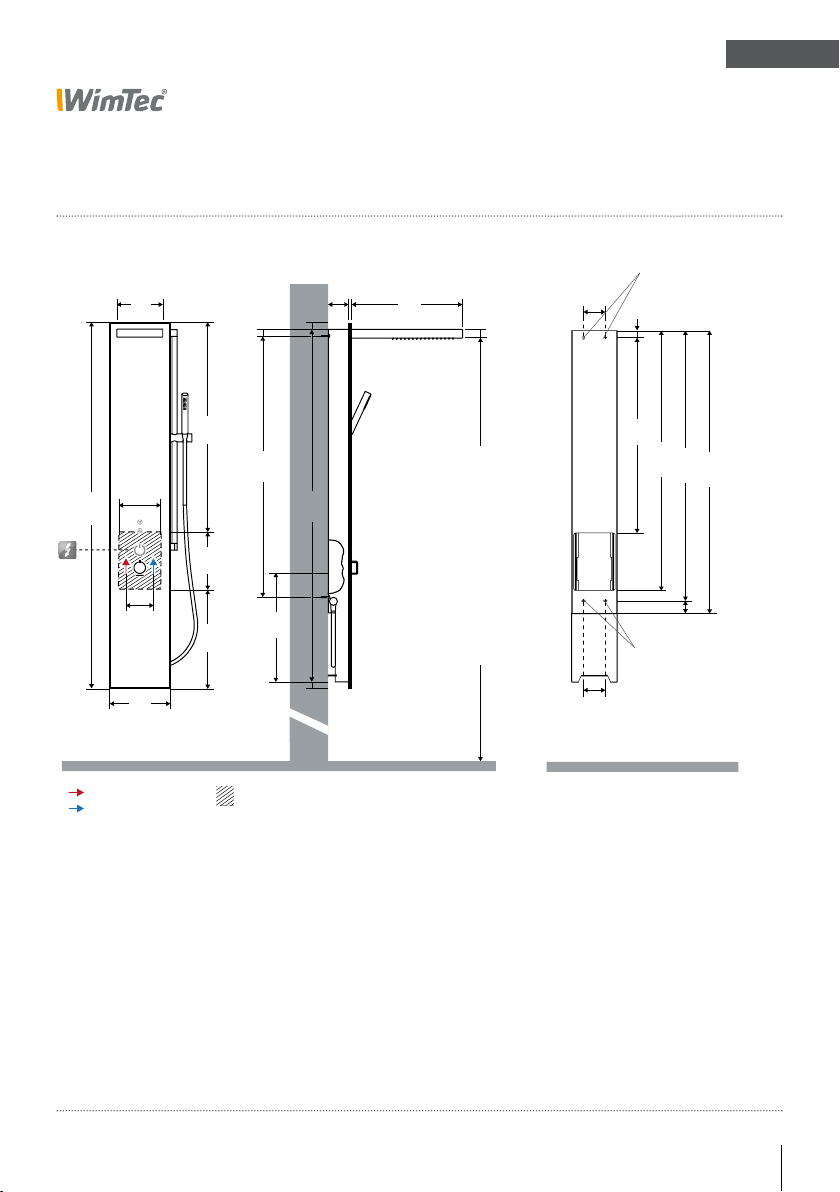

Abmessungen
880
1130
1175
1230
30
55
95
95
Wandbefestigungspunkte:
LL 14,5 x 6,5
Wandbefestigungspunkte:
LL 14,5 x 6,5
Alle Maße in mm
Spannungsversorgung: 2 x 0,5 - 1,5 mm2 max. 100 m Gesamt-Kabellänge.
Achtung: Netzteil nicht im Paneel oder eventuellen Schutzbereichen anbringen.
Auf bestehende Zweipunktanschlüsse (Standardmaß 150 mm) ist eine Montage
ebenfalls möglich.
WW: R 1/2“ IG
KW: R 1/2“ IG
Freifl äche für Wasser- und
Elektroanschluss
1145
30
30
35
1590
958
485
260
200
430 250 910
1530
80-155
181
525
2000 - 2100 (Unterkante Regendusche)
12 V=
B L
6 Duschpaneel WimTec OCEAN P7
DE
OCEAN P7
Generell gilt für alle Regler:
Gegen den Uhrzeiger-
sinn zum Reduzieren.
Im Uhrzeigersinn zum
Erhöhen.
!

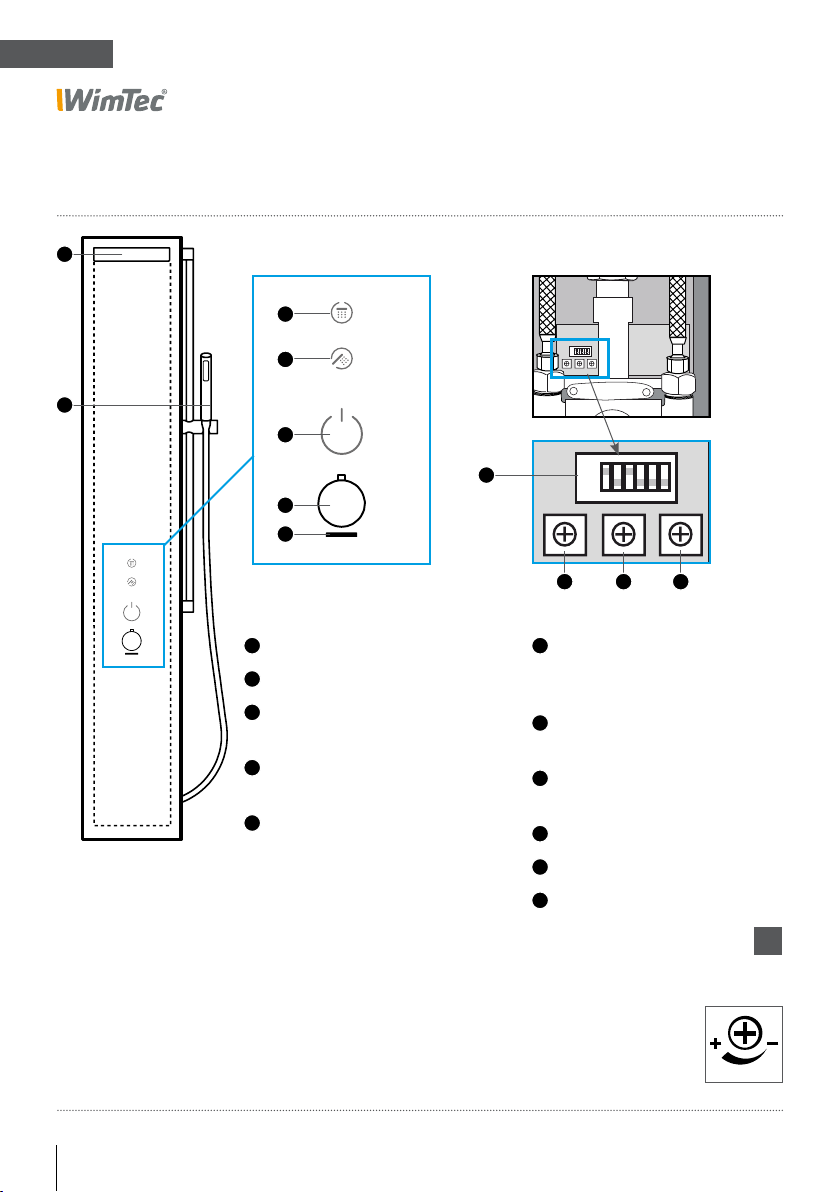

Legende
A Regendusche
B Handbrause
C AquaCap-Taste zum Ein-/Aus-
schalten der Regendusche
D AquaCap-Taste zum Ein-/Aus-
schalten der Handbrause
E AquaCap-Taste (ON/OFF Symbol),
zum Einschalten der Regendusche
und zum Ausschalten der Regen-
und Handbrause.
F Thermostatgriff zur Temperatur-
regelung mit Taste zum Öffnen
der 38 °C Sicherheitssperre.
G Infrarot-Sensor für die Benutzer-
erkennung (Ansprechbereich).
H Dip-Schalter zum Einstellen der
Programme und Funktionen
I Intervall-Regler
J Zeit-Regler
K Reichweiten-Regler
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
Einstellelemente:
Bedienelemente:
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
A
B
C
D
E
F
G
H
I J K
Duschpaneel WimTec OCEAN P7 7
DE
OCEAN P7
Funktionseinstellung
I.
Intervall-Regler
für die Freispül-Automatik,
24 h voreingestellt
(3 h bis 48 h einstellbar).
J.
Zeit-Regler
für den Sicherheitsspülstopp,
1 min voreingestellt
(10 s bis 20 min einstellbar).
K.
Reichweiten-Regler
für den Ansprechbereich,
70 cm voreingestellt
(30 cm bis 70 cm einstellbar).
Einstellregler:
DIP-Schalter Funktion Beschreibung
1 - -
2Abschalt-Automatik Seite 14
3Warmlauf 1) Seite 15
4Intelligente Freispül-Automatik Seite 16
5Freispül-Dauer (ON = 20 s / OFF 1) = 10 s) Seite 17
6Nachlaufzeit (ON = 5 s / OFF 1) = 2 s) Seite 17
H. Dip-Schalter:
1) Funktion bereits werksseitig voreingestellt.
3
12
h48
24
6
10
300
s1200
600
60
30
50
cm 70
60
40
8 Duschpaneel WimTec OCEAN P7
DE
OCEAN P7

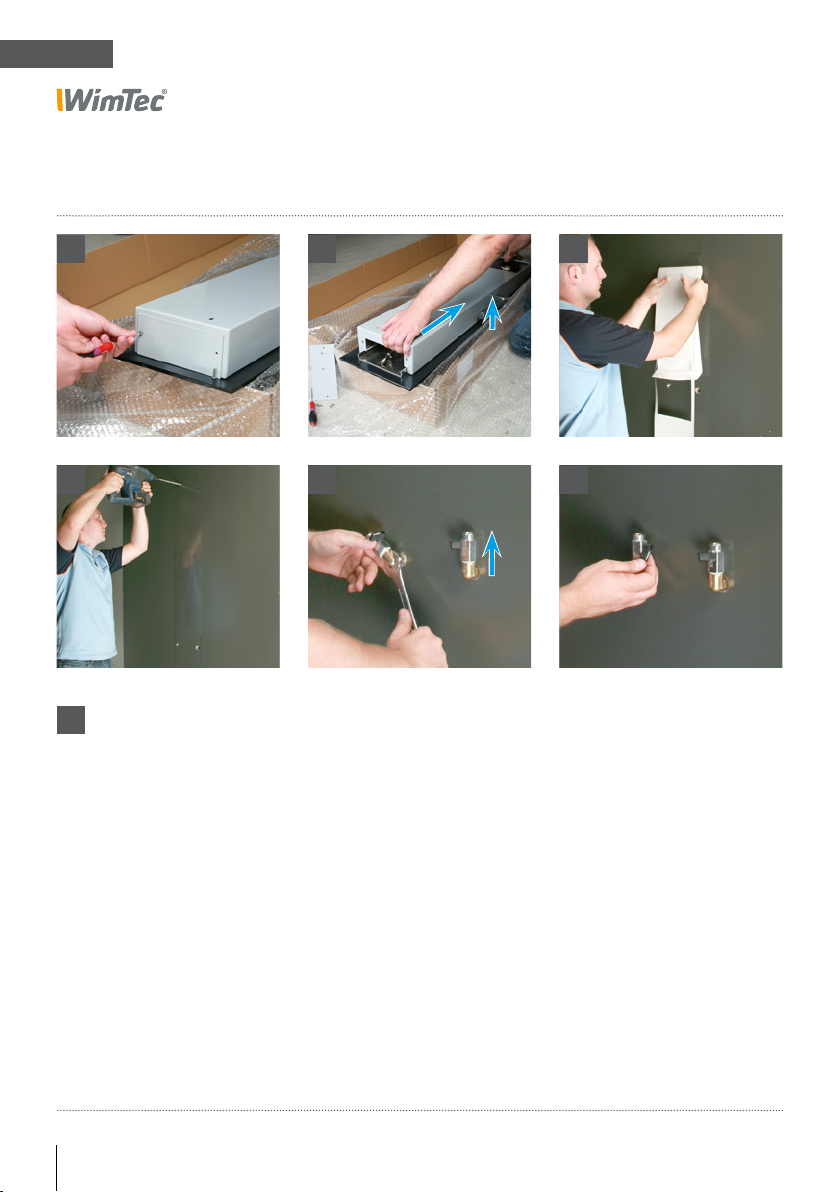

Montage
123
456
1. Sicherungsdeckel an der Oberseite des Duschpaneels ab-
schrauben.
2. Grundkörper nach unten schieben, vorsichtig anheben
und aushängen.
3. Bohrschablone auf der Rückwand aufkleben. Unterkante
Duschkopf auf Bohrschablone beachten für gewünschte
Montagehöhe (Standard 200 - 210 cm).
4. Vier Befestigungsbohrungen ø 8 mm herstellen und danach
Bohrschablone wieder ablösen.
5. Wandanschlusswinkel und Vorabsperrungen senkrecht,
nach oben stehend, montieren.
6. Vorspülung durchführen.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
Duschpaneel WimTec OCEAN P7 9
DE
OCEAN P7
Montage
7 8
10 11
7. Vorabsperrungen schließen.
8. Grundkörper mit dem beiliegenden Befestigungsmaterial
(4x Linsenschraube 5,5 x 50 mm) an der Wand montieren.
9. Duschkopf mittels beiliegendem Befestigungsmaterial
(Sechskantschraube M8 x 25 mm) am Glaspaneel montieren.
Achtung: Schraubenkopf muss auf der Innenseite des
Paneels montiert werden.
10. Den im Grundkörper vormontierten Anschlussschlauch am
Duschkopf befestigen.
11. Duschkopf-Abdeckung mit 2 Schrauben (Linsenschraube
2,2 x 9,5 mm) von oben befestigen.
12. Gewünschte Programmeinstellungen am Elektronikmodul
vornehmen (siehe Seite 7).
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
9
12
10 Duschpaneel WimTec OCEAN P7
DE
OCEAN P7

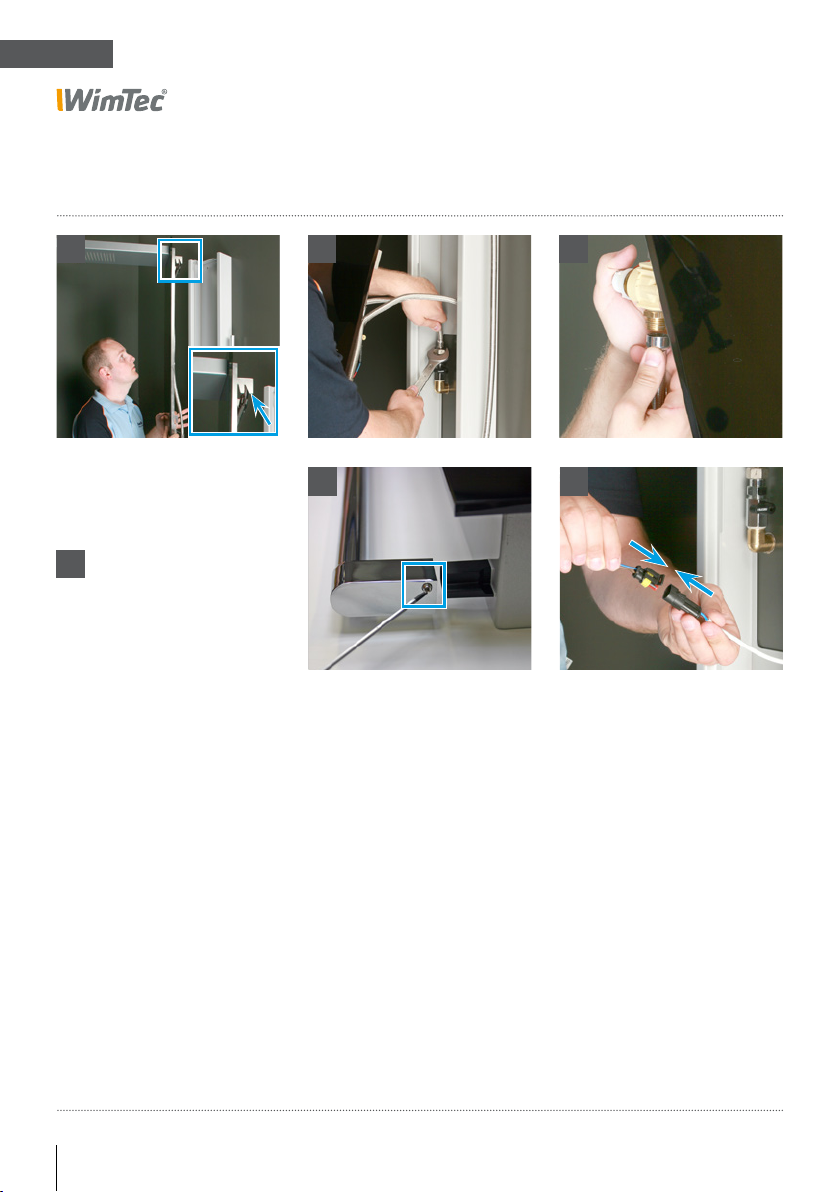

Montage
14 15
13. Glaspaneel an der Oberseite des Grundkörpers auf dem
hinteren Revisionshaken einhängen.
14. Kalt- und Warmwasser-Anschlussschläuche anschließen.
15. Handbrause anschließen
(beiliegende Dichtung verwenden).
16. Brausestange an den vormontierten Montagebügel
befestigen.
17. Netzversorgung herstellen und Vorabsperrungen öffnen.
!
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
16 17
1213
