WilTec 30162 Manual de usuario

Bedienungsanleitung

Abbildung ähnlich, kann je nach Modell abweichen

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten

Read and follow the operating instructions and safety information before using for the first time.

Avant la mise en service, lisez le mode d’emploi et les consignes de sécurité et respectez-les.

Technische Änderungen vorbehalten!

Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-

ringfügig abweichen.

Aktualisierung der Dokumentation

Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie

bitte Kontakt mit uns auf.

Fruchtpresse

Artikel 30162, 30163, 30164, 51739

Die in diesem Dokument enthalten Informationen können sich jederzeit ohne vorherige Ankündigung

ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung von der Wiltec

Wildanger Technik GmbH kopiert oder in sonstiger Form vervielfältigt werden. Die Wiltec Wildanger

Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benutzerhandbuch oder den

Anschlussdiagrammen.

Obwohl die Wiltec Wildanger Technik GmbH die größtmöglichen Anstrengungen unternommen hat um

sicherzustellen, dass dieses Benutzerhandbuch vollständig, fehlerfrei und aktuell ist, können Fehler

nicht ausgeschlossen werden. Bei Problemen mit diesem Handbuch füllen Sie bitte dieses Formular

aus und senden Sie dies an uns zurück.

FAX-Mitteilung (+++49 2403 55592-15),

von: ________________________________________

Name: ________________

Firma:_____________________

Tel/Fax:__________________

Ich möchte folgenden Fehler melden:

Kundenbetreuung Wiltec Wildanger Technik GmbH

e-mail: service@wiltec.info

Tel:++ +49 2403 55592-0

Einleitung

Vielen Dank, dass Sie sich zum Kauf dieses Qualitätsproduktes entschieden haben. Um das Verlet-

zungsrisiko durch Feuer oder Stromschlag zu minimieren bitten wir Sie stets einige grundlegende

Sicherheitsvorkehrungen zu treffen, wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese Bedie-

nungsanleitung sorgfältig durch und vergewissern Sie sich, dass Sie sie verstanden haben.

A B C D

Ex2 F Gx2 H

Ix2 J K L

M N

Teileliste

Fruchtpresse 6l

Fruchtpresse 12l

Fruchtpresse 18lFruchtpresse 18l

Fruchtpresse 30l

Füllen Sie die Maische in den Holzeimer und positionieren Sie die beiden Holzplatten G

Setzen Sie den Holzeimer mit den abgeschrägten Kanten nach oben auf die montierte Basis

Setzen Sie erst die Stangen M und N zusammen und schrauben Sie diese auf Basis A.

roten Halteringe E. Bitte achten Sie darauf, dass alle abgeschrägten Kanten

in die gleich Richtung gestellt sind.

Zusammenbau

Bitte montieren Sie alle Holzteile F mit den mitgelieferten Schrauben L an die

Wenn Sie alle Teile zusammen geschraubt haben stellen Sie den fertigen Einsatz

bitte auf einen glatten Untergrund, um zu kontrollieren, ob alle Teile gleich hoch und

stabil montiert sind.

Schrauben Sie Druckplatte D auf Holzteil H

und decken Sie ihn mit Filternetz K, wenn Sie Früchte pressen möchten.

und die Holzblöcke I.

Teil B. Stecken Sie die rote Stange C in eine der Öffnungen von Teil B und pressen

Positionieren Sie zum Schluss die Druckplatte (D& H)

Platzieren Sie den Kunststoffring J auf der Druckplatte und montieren Sie anschließend

Sie die Früchte durch drehen im Uhrzeigersinn

Bei allen Pressen dieser Bauart ist es nicht möglich ganze Früchte zu pressen. Es muss eine

Maische (stark zerkleinertes Obst) hergestellt werden, sonst ist ein erfolgreicher

Pressvorgang nicht möglich. Eine Wein- oder Obstpresse ist nicht mit einem Entsafter zu

vergleichen. Beide Produkte funktioneren komplett unterschiedlich. Weintrauben

z.B. kann man nicht in einem Entsafter verarbeiten, weil die Kerne zerstört und Bitterstoffe

freigesetzt werden. Nur bei einer Obstpresse bleiben die Kerne unversehrt und der Saft

kann zu Wein verarbeitet werden.

Äpfel, Birnen und andere Obstsorten müssen vor dem Pressen zu Maische verarbeitet werden.

Ganze, halbe und geviertelte Früchte können nicht gepresst werden. Dafür sind Spindelpressen

nicht ausgelegt.

Operation Manual

Fruit press

󰾡

Read and follow the operating instructions and safety information before using for the first time.

Technical changes reserved!

Due to further developments, illustrations, functioning steps and technical data can differ insignifi-

cantly.

Updating the documentation

If you have suggestions for improvement or have found any irregularities please contact us.

30162, 30163, 30164, 51739

The information contained in this document is subject to change without prior notice. No part of this

document can be copied or duplicated in another form without the prior written consent of Wiltec Wil-

danger Technik GmbH. The Wiltec Wildanger Technik GmbH assumes no liability for any errors in this

user manual or the connection diagram.

Although Wiltec Wildanger Technik GmbH has made every effort to make sure that this user manual is

complete, accurate and updated, errors cannot always be avoided. In the event of problems with this

user manual please complete and send this form back to us.

FAX-notification (+++49 2403 55592-15),

from: ________________________________________

Name: ________________

Firm:_____________________

Tel/Fax:__________________

I would like to report the following mistakes:

___________________________________________________________________

Customer Service Wiltec Wildanger Technik GmbH

e-mail: service@wiltec.info

Tel:++ +49 2403 55592-0

Introduction

Thank you for purchasing this quality product. To minimize the risk of injury by means of fire or

electric shock we urge that our clients take some basic safety precautions when using this

device. Please read the operation instructions carefully and make sure you have understood its

content.

Spare Parts List ：

A B C D

Ex2 F Gx2 H

Ix2 J K L

M N

Fruit Press 6l

Fruit Press 12l

Fruit Press 18l

Fruit Press 30l

Assembly：

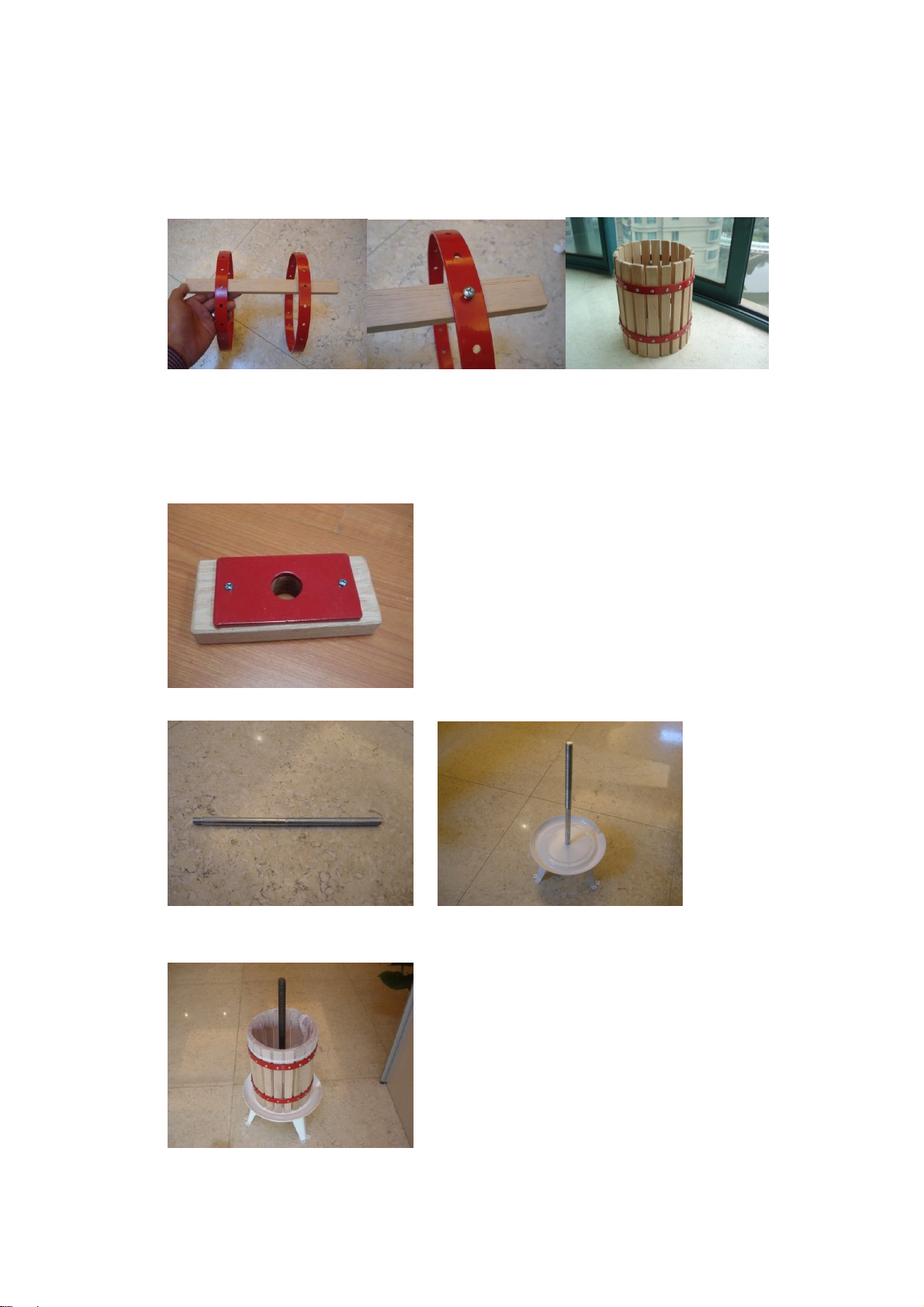

1. Chine Hoop E and wood Block F assembly, before being assembled, all wood blocks with

bevel edge should be set in one direction while with smooth edge be in the opposite side in

line.

When finished assembly, all wood blocks with smooth edge should be placed in a flat

platform to make sure all blocks are kept in order and with the same height, to make sure it’s

smooth and steady when placed in the round base.

2. Pressing plate D and wood block H assembly

3. Rod M and N should be assembled first, then to be screwed to the base A.

4. When pressing fruit, putting the assembled wood bucket with bevel edge upwards on the

assembled base and be covered with filter net K.

5. Put the chopped fruit into the wood bucket, then to place wood block G & I in sequence,

after that, place assembled pressing plate D & H in it.

6. Plastic ring J should be placed in the pressing plate first, then to screw the triangle valve B,

after that, insert the red rod to the hole of triangle valve B. Fruit can be pressed when

rotating the red rod in clockwise direction.
