Wilo Para STG Manual de usuario
4 533 803-Ed.01 / 2020-06
Wilo-PARA STG
Pioneering for You
de Einbau- und Betriebsanleitung
en Installation and operating instructions
fr Notice de montage et de mise en service
it Istruzioni di montaggio, uso e manutenzione
Fig. 1:
12
1
3
4
5
Para STG
6
8
9
10
7
11
2
Fig. 2:
Fig. 3:
a
b
Fig. 4:
Fig. 5a:
Fig. 5b:
1
2
PE NL

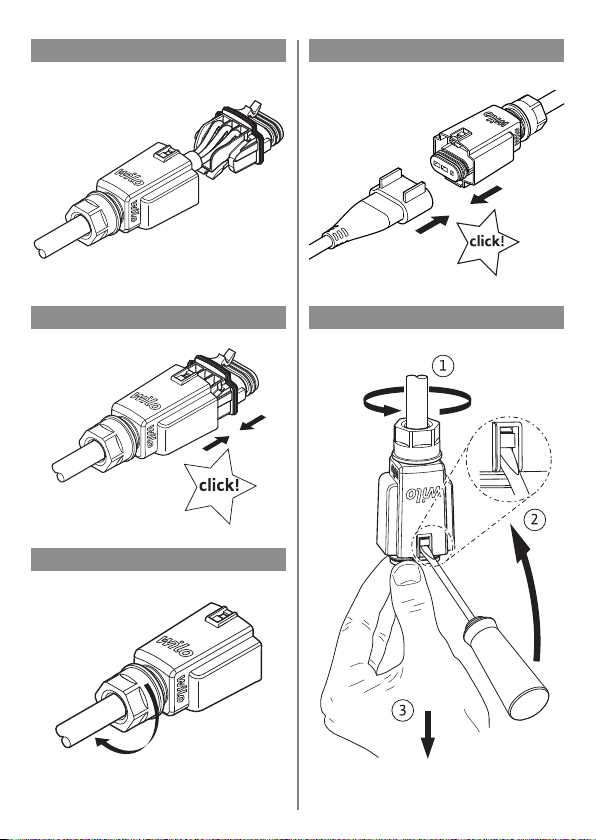

Fig. 5c:
Fig. 5d:
Fig. 5e:
Fig. 5f:
Fig. 6:
Einbau- und Betriebsanleitung Wilo-Para STG 7
de
1 Allgemeines
Über diese
Anleitung Die Einbau- und Betriebsanleitung ist ein fester
Bestandteil des Produkts. Vor allen Tätigkeiten diese
Anleitung lesen und jederzeit zugänglich aufbewahren.
Das genaue Beachten dieser Anleitung ist die Vorausset-
zung für den bestimmungsgemäßen Gebrauch und die
richtige Handhabung des Produkts. Alle Angaben und
Kennzeichnungen am Produkt beachten.
Die Sprache der Originalbetriebsanleitung ist Deutsch.
Alle weiteren Sprachen dieser Anleitung sind eine Über-
setzung der Originalbetriebsanleitung.
2Sicherheit
Dieses Kapitel enthält grundlegende Hinweise, die bei
Montage, Betrieb und Wartung beachtet werden müs-
sen. Zusätzlich die Anweisungen und Sicherheitshin-
weise in den weiteren Kapiteln beachten.
Missachtung dieser Betriebsanleitung hat eine Gefähr-
dung für Personen, die Umwelt und des Produkts zur
Folge. Dies führt zum Verlust jeglicher Schadenersat-
zansprüche.
Eine Missachtung zieht beispielsweise folgende Gefähr-
dungen nach sich:
• Gefährdung von Personen durch elektrische, mecha-
nische und bakteriologische Einwirkungen sowie
elektromagnetische Felder
• Gefährdung der Umwelt durch Leckage von gefährli-
chen Stoffen
• Sachschäden
• Versagen wichtiger Funktionen des Produkts
Kennzeichnung von
Sicherheitshinweisen
In dieser Einbau- und Betriebsanleitung werden Sicher-
heitshinweise für Sach- und Personenschäden verwen-
det und unterschiedlich dargestellt:
• Sicherheitshinweise für Personenschäden beginnen
mit einem Signalwort und haben ein entsprechendes
Symbol vorangestellt.
• Sicherheitshinweise für Sachschäden beginnen mit
einem Signalwort und werden
ohne
Symbol dargestellt.
8Wilo SE 06/2020
de
Signalwörter GEFAHR!
Missachtung führt zum Tode oder zu schwersten Verlet-
zungen!
WARNUNG!
Missachtung kann zu (schwersten) Verletzungen führen!
VORSICHT!
Missachtung kann zu Sachschäden führen, ein Total-
schaden ist möglich.
HINWEIS
Nützlicher Hinweis zur Handhabung des Produkts
Symbole In dieser Anleitung werden die folgenden Symbole ver-
wendet:
Personalqualifikation
Das Personal muss:
• In den lokal gültigen Unfallverhütungsvorschriften
unterrichtet sein.
• Die Einbau- und Betriebsanleitung gelesen und ver-
standen haben.
Das Personal muss die folgenden Qualifikationen haben:
• Elektrische Arbeiten müssen von einer Elektrofach-
kraft (nach EN 50110-1) durchgeführt werden.
Gefahr durch elektrische Spannung
Allgemeines Gefahrensymbol
Warnung vor heißen Oberflächen/Medien
Warnung vor magnetischen Feldern
Hinweise
Verbot der Entsorgung über den Hausmüll!
Einbau- und Betriebsanleitung Wilo-Para STG 9
de
•Montage/Demontage muss von einer Fachkraft
durchgeführt werden, die im Umgang mit den not-
wendigen Werkzeugen und erforderlichen Befesti-
gungsmaterialien ausgebildet ist.
• Die Bedienung muss von Personen ausgeführt wer-
den, die in die Funktionsweise der kompletten Anlage
unterrichtet wurden.
Definition „Elektrofachkraft“
Eine Elektrofachkraft ist eine Person mit geeigneter fach
-
licher Ausbildung, Kenntnissen und Erfahrung, die die
Gefahren von Elektrizität erkennen und vermeiden kann.
Elektrische Arbeiten • Elektrische Arbeiten müssen von einer Elektrofach-
kraft durchgeführt werden.
• National gültige Richtlinien, Normen und Vorschriften
sowie die Vorgaben der örtlichen Energieversor-
gungsunternehmen zum Anschluss an das lokale
Stromnetz einhalten.
• Vor allen Arbeiten das Produkt vom Stromnetz tren-
nen und gegen Wiedereinschalten sichern.
• Der Anschluss muss mit einem Fehlerstrom-Schutz-
schalter (RCD) abgesichert werden.
• Das Produkt muss geerdet werden.
• Defekte Kabel umgehend durch eine Elektrofachkraft
austauschen lassen.
• Niemals das Regelmodul öffnen und niemals Bedie-
nelemente entfernen.
Pflichten des
Betreibers • Alle Arbeiten nur durch qualifiziertes Fachpersonal
durchführen lassen.
• Bauseitigen Berührungsschutz vor heißen Bauteilen
und elektrischen Gefahren sicherstellen.
• Defekte Dichtungen und Anschlussleitungen austau-
schen lassen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber
sowie von Personen mit verringerten physischen, sensori
-
schen oder mentalen Fähigkeiten oder Mangel an Erfah
-
rung und Wissen genutzt werden, wenn sie beaufsichtig
oder bezüglich des sicheren Gebrauchs des Geräts unter
-
wiesen wurden und sie die daraus resultierenden Gefahren
10 Wilo SE 06/2020
de
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Rei
-
nigung und Benutzerwartung dürfen nicht von Kindern
ohne Beaufsichtigung durchgeführt werden.
3 Produktbeschreibung und Funktion
Übersicht Wilo-Para (Fig. 1)
1 Pumpengehäuse mit Verschraubungsanschlüssen
2 Nassläufermotor
3 Kondensatablauföffnungen (4x am Umfang)
4 Gehäuseschrauben
5 Regelmodul
6Typenschild
7 Bedientaste zur Einstellung der Pumpe
8 Betriebs-/Störmelde LED
9 Anzeige der ausgewählten Regelungsart
10 Anzeige der ausgewählten Kennlinie (I, II, III, oder
iPWM 1, iPWM 2)
11 PWM-Signalkabelanschluss
12 Netzanschluss: 3-poliger Steckeranschluss
Funktion Hocheffizienz-Umwälzpumpe für Warmwasser-
Heizungssysteme mit integrierter Differenzdruck-
Regelung. Regelungsart und Förderhöhe (Differenz-
druck) lassen sich einstellen. Der Differenzdruck wird
über die Pumpendrehzahl geregelt.
Typenschlüssel
Beispiel: Wilo-Para STG 15-130/7-50/12/I
Para Hocheffizienz-Umwälzpumpe
STG Heizung-, Klima-, Solar- und Geothermieanwendungen
15
Verschraubungsanschluss DN 15 (Rp ½), DN 25 (Rp 1), DN 30 (Rp 1¼)
130 Einbaulänge: 130 mm oder 180 mm
7 Nennförderhöhe in m bei Q = 0 m³/h
50 Max. Leistungsaufnahme in Watt
12 Position des Regelmoduls 12 Uhr
IEinzelverpackung
