INSTRUCTION SHEET

for Ice Maker Trim Kit – Full Door Models Only

Instruction Sheet 2185921 Rev. A 7/99

NOTE: Customer must supply #6 flat head wood screws

to mount wood panel of customers choice.

Follow the steps below:

1. Remove old door handle.

2. Remove nameplate. Nameplate is held in place with

adhesive tape.

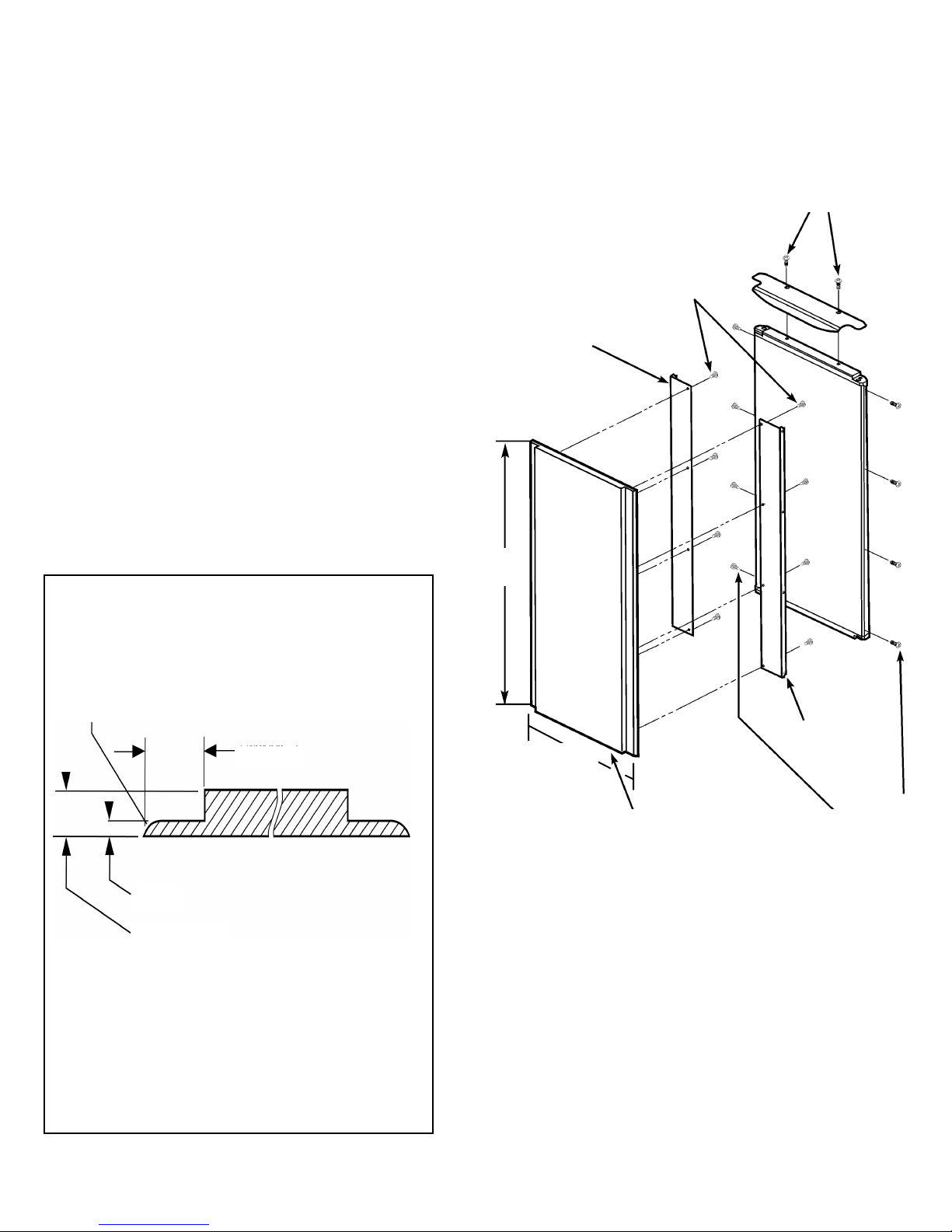

3. Install trim to wood panel of customers choice. See

illustration. Recommend using eight (8) #6 flat head

wood screws approximately 1⁄2" in length. Screws

supplied by customer. Please check length before

installation.

4. Lay customer panel and trim on door and mark the

holes using the trim as your template.

5. Using an 1⁄8" drill bit, drill eight (8) holes on the side

of door as shown. See illustration.

6. Install panel and trim with eight (8) screws supplied

in the kit.

7. Install new door handle supplied using the old

mounting screws.

Custom Panel Dimensions:

NOTE: Customer Panel shown must be 3⁄4" (1.9 cm)

thick and requires the following changes for

clearance. These changes must be made on

both sides of the panel as shown.

Cutting Notes:

1. Match woodgrain direction with that of adjacent

cabinets.

2. Cut panel to dimensions as shown in illustration.

3. Sand panel edges to provide smooth finish.

4. Important: Use moisture resistant sealer on

both sides and all edges of panel for moisture

protection.

Route Approximately 3⁄8" (1.0 cm)

1⁄4" (.635 cm)

3⁄4" (1.905 cm) Thick Panel

115⁄32" (3.73 cm)

Door handle

mounting screws

#6 Flat head wood

screw 1⁄2" long (8)

(supplied by customer)

Trim

Customer

supplied panel.

Recommend

3⁄4" (1.9 cm)

thick wood panel

Screw,

#8-18 x 3⁄8" (8)

1433⁄64"

(36.9 cm)

2931⁄64"

(74.9 cm)

FEUILLE D’INSTRUCTIONS

Trousse de garniture de machine à glaçons –

Modèles à porte pleine grandeur

Feuille d’instructions 2185921 Rév. A 7/99

NOTA : Le client devra fournir les vis à bois à tête plate

n° 6 pour poser le panneau en bois qu’il aura choisi.

Procéder aux opérations ci-dessous.

1. Déposer l’ancienne poignée de la porte.

2. Déposer la plaque signalétique. Elle est retenue

en place par du ruban adhésif.

3. Poser la garniture sur le panneau de bois choisi par

le client. Se reporter à l’illustration. Recommander

l’utilisation de huit (8) vis à bois à tête plate n° 6

d’environ 1⁄2pouce de long. Les vis sont à fournir par le

client. Vérifier la longueur des vis avant de les poser.

4. Poser le panneau du client et la garniture sur la porte,

puis repérer l’emplacement des trous en se servant de

la garniture comme gabarit.

5. À l’aide d’un foret de 1⁄8de pouce, percer huit (8) trous

sur le côté de la porte, comme il est illustré.

6. Poser le panneau et les garnitures avec les huit (8) vis

fournies avec cette trousse.

7. Poser la nouvelle poignée de porte livrée en utilisant

les anciennes vis de fixation.

Vis de fixation de la

poignée de porte

Huit (8) vis à bois

à tête plate n° 6 de

1⁄2pouce de long

(fournies par le client)

Garniture

Panneau fourni par le

client. Panneau en bois

de 3⁄4 de po (1,9 cm)

d’épaisseur recommandé.

Huit (8) vis

n° 8-18 x 3⁄8

de pouce

1433⁄64

pouces

(36,9 cm)

2931⁄64

pouces

(74,9 cm)

Dimensions du panneau sur mesure :

NOTA : Le panneau sur mesure illustré doit avoir 3⁄4

de pouce (1,9 cm) d’épaisseur et les dégagements

suivants doivent y être apportés. Ces modifications

doivent être faites des deux côtés du panneau,

comme il est illustré.

Nota concernant la coupe :

1. Assortir le sens du fil du bois avec celui des

placards adjacents.

2. Couper le panneau aux dimensions illustrées.

3. Poncer les bords du panneau pour obtenir un

fini lisse.

4. Important : Des deux côtés et sur tous les bords

du panneau, appliquer un bouche-pores résistant

à l’humidité pour le protéger.

Toupiller environ 3⁄8de pouce (1 cm)

1⁄4de pouce (0,635 cm)

3⁄4de pouce (1,905 cm) - Panneau épais

115⁄32 pouce (3,73 cm)
