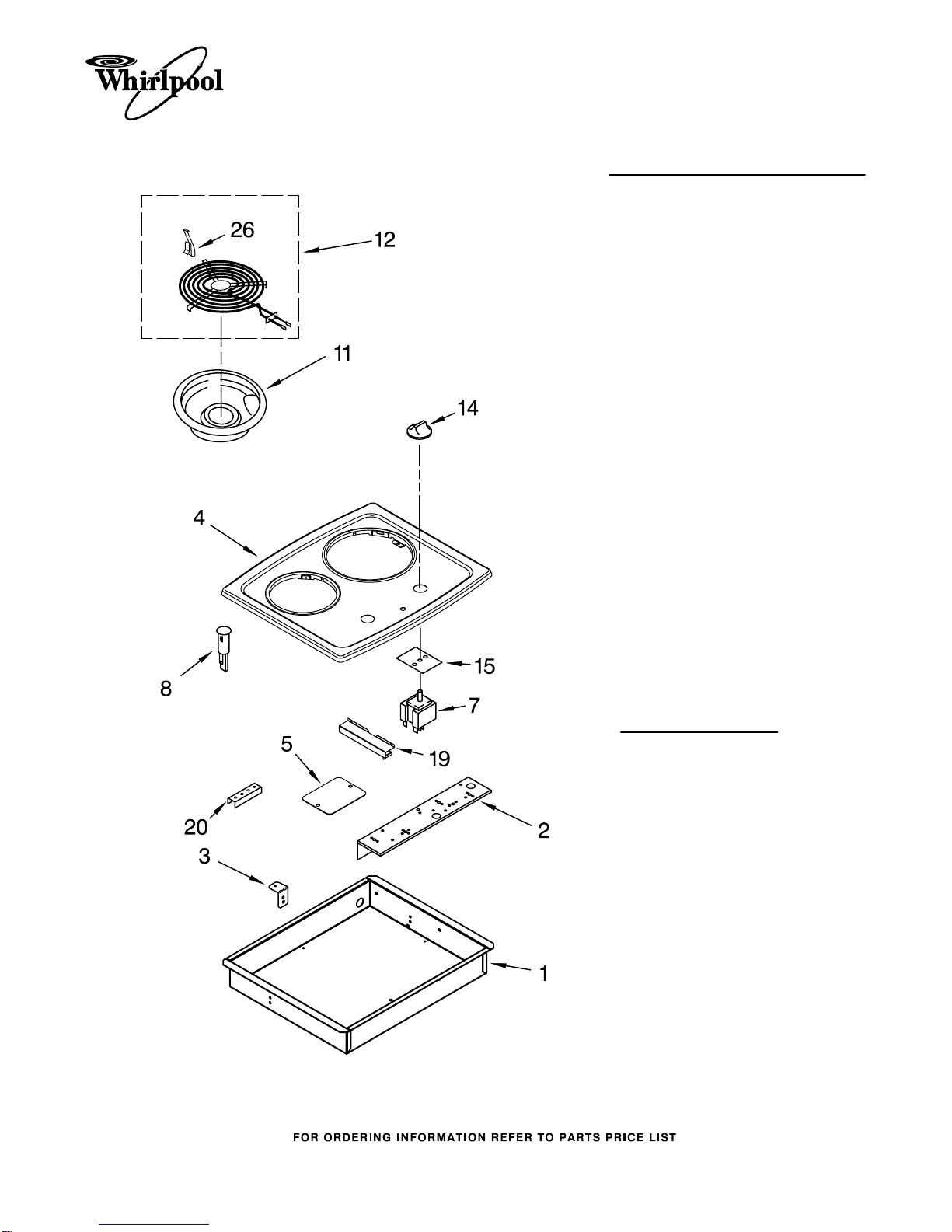

COOKTOP PARTS

For Models:RCS2012RS00

(Stainless Steel)

8−05 Litho in U.S.A. (cre) Part No. 8186311

20" ELECTRIC

BUILT−IN

COOKTOP

Illus. Part

No. No. DESCRIPTION

1 8286376 Burner Box

2 8286402 Bracket, Switch

Mounting

3177991 Screw

3 3192454 Bracket, Mounting

3196537 Screw

4 Cooktop

8286389LM

Stainless Steel

5 8286388 Cover, Switch

Bracket

3400083 Screw

7 Switch Infinite

3191472 Use W/8" Element

(Silver Shaft)

3191471 Use W/6" Element

(Blue Shaft)

3400855 Screw

8 4456181 Light, Indicator

11 Pan, Surface Unit

3195208 6"

3195209 8"

12 Element, Surface

8053265 6"

8053267 8"

8286043BL

Knob, Control (2)

15 3183956 Seal, Switch

Shaft (2)

19 8286377 Cover, Conduit

3400015 Screw (1)

3196160 Screw (2)

20 8286372 Bracket, Mounting

26 3195917 Clip, Element

LITERATURE PARTS

8285529 Installation,

Instructions

8285327 Use & Care Guide

3192088 Wire Diagram

OPTIONAL PARTS

For Models:RCS2012RS00

(Stainless Steel)

8186311

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242821 Wire, Blue

14 Ga. 150 C

242822 Wire, Brown

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

WIRING HARNESS PARTS

Wiring Harness Parts

8286424 Harness, Wiring

(Main)

8286394 Conduit Assembly

4454384 Ground Wire

3400015 Screw

4455805 Grommet, Harness
