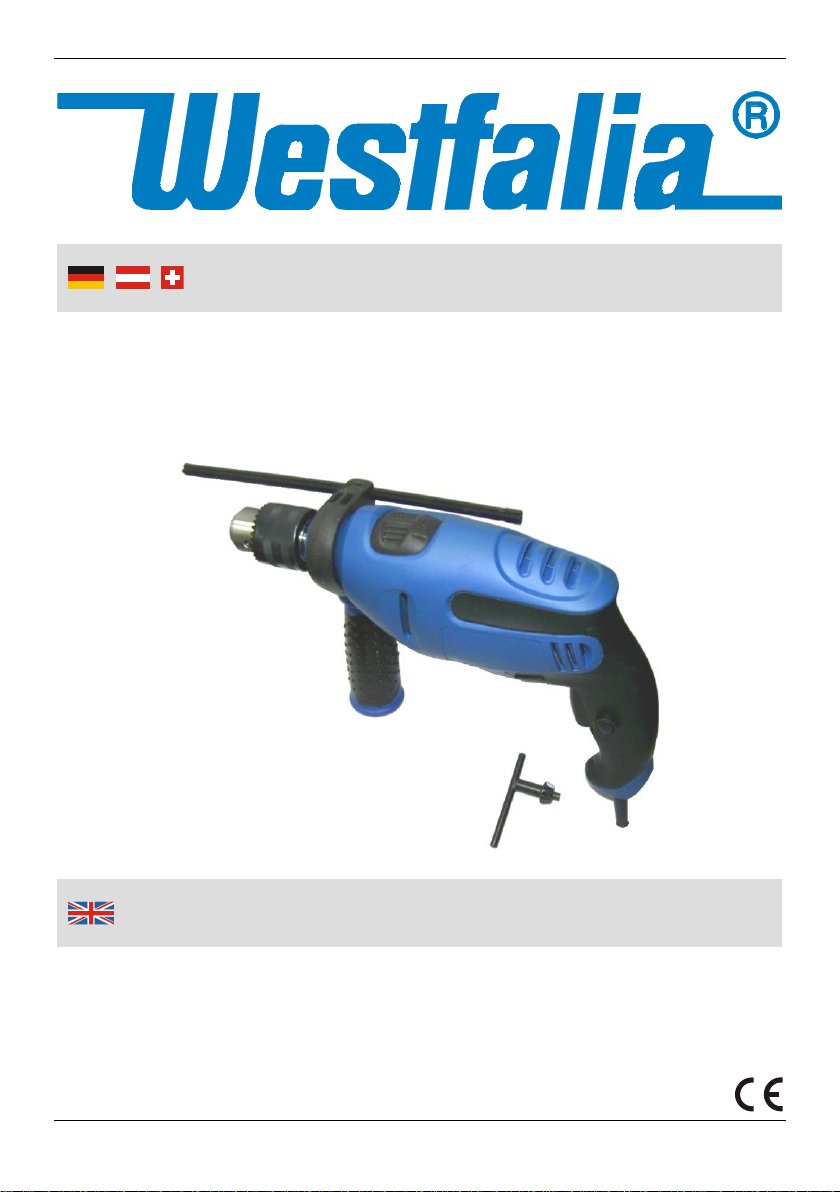

Westfalia SN-2010 Manual de usuario

Westfalia Bedienungsanleitung

Nr. 108072

Schlagbohrmaschine

Modell SN-2010

Artikel Nr. 79 26 55

Impact Drill

Model SN-2010

Article No. 79 26 55

Bedienungsanleitung

Instruction Manual

Purchasing this impact drill is you have selected a very useful multi-purpose

machine.

The drill’s features are small in volume and light in weight. As a result it is

convenient to handle and it is excellent suitable for drilling in narrow places.

Please familiarize yourself with the proper usage of the impact drill by reading

and following each chapter of this manual, in the order presented before you

start using this tool. Keep these operating instructions for further reference.

This operating instruction contains important details for handling the unit.

Please pass it on along with the unit if it is handed over to a third party!

Please read all safety instructions!

These instructions will make it easier for you to handle the device and help

prevent misunderstandings and possible damages or injuries.

Mit dieser Schlagbohrmaschine haben Sie sich für eine in vielen Bereichen

einsetzbare Maschine entschieden.

Das Gerät zeichnet sich durch seinen geringen Umfang und sein geringes

Gewicht aus. Dadurch lässt es sich bequem halten und eignet sich hervorra-

gend zum Bohren an engen Stellen.

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und machen Sie

sich in der Reihenfolge der Kapitel mit dem Gerät vertraut, bevor Sie mit der

Schlagbohrmaschine arbeiten. Bewahren Sie diese Bedienungsanleitung für

spätere Zwecke gut auf.

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und

Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte

weitergeben!

Bitte lesen Sie alle Sicherheitshinweise!

Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,

Missverständnissen und Schäden vorzubeugen.

Sehr geehrte Damen und Herren

Dear Customer

III

Übersicht | Overview

Zusatzhandgriff

Auxiliary Handle

Tiefenanschlag

Depth Limiter

Zahnkranzbohrfutter

Drill Chuck

EIN/AUS-Schalter

ON/OFF Trigger

Drehrichtungsschalter für

Rechts-/Linkslauf

Toggle Switch for

Clockwise/Anticlockwise Operation

Arretierknopf

Locking Pin

Umschalter Bohren/Schlagbohren

Drilling/Hammer-Drilling Selector

Bohrfutterschlüssel

Drill Chuck Key

Spindelhals

Drive Spindle

Übersicht | Overview

Safety Notes........................................................................................ Page 3

Before first Use………………………......………………………………..Page 9

Assembly of Auxiliary Handle and Depth Limiter……..... ……………..Page 9

Inserting of Tool Bit…………………… ...………………………………..Page 9

Switching ON/OFF……………………….………………………………..Page 9

Changing between clockwise and counter clockwise direction... ……Page 10

Drilling/Hammering………………….. .....………………………………..Page 10

Maintenance and Cleaning…………......………………………………..Page 10

Technical Data .................................................................................... Page 11

Sicherheitshinweise............................................................................. Seite 2

Vor der ersten Benutzung……………. .....………………………………Seite 6

Anbau des Zusatzhandgriffes und des Tiefenanschlages…...........….Seite 6

Einsetzen der Werkzeuge……………. .....………………………………Seite 6

Ein-/Ausschalten………………………......………………………………Seite 6

Ändern der Drehrichtung……………… ....………………………………Seite 7

Bohren/Schlagbohren………………......... ……………………………...Seite 7

Wartung und Reinigung………………...... ……………………………...Seite 7

Technische Daten…………………… ....... ……………………………...Seite 8

Table of Contents

Inhaltsverzeichnis

Sicherheitshinweise

Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem

Typenschild übereinstimmt.

Bei Arbeiten an Wänden, Decken, Böden o. ä. vergewissern Sie sich,

dass der Arbeitsbereich vorher stromlos geschaltet wurde! Untersuchen

Sie den Bereich vor dem Bohren nach Leitungen (Wasser-, Gas- und

Stromleitungen). Verwenden Sie dazu geeignete Hilfsmittel wie Metall-

oder Leitungssuchgeräte.

Personen mit eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen dürfen das

Gerät nicht benutzen, es sei denn sie werden durch eine für ihre Sicher-

heit zuständige Person beaufsichtigt oder erhalten von der zuständigen

Person Anweisungen, wie das Gerät zu benutzen ist.

Stellen Sie sicher, dass sich das Netzkabel nirgendwo verfangen kann.

Knicken Sie das Netzkabel nicht und wickeln Sie es nicht um das Gerät.

Beim Reinigen, bei Nichtgebrauch und bei Wartungsarbeiten bitte das

Gerät Ausschalten und von der Stromversorgung trennen.

Klemmen Sie das Kabel nirgendwo ein und spannen Sie es nicht um

Ecken. Knicken Sie das Kabel nicht und halten Sie es von heißen und

scharfen Oberflächen fern.

Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder durch

Herunterfallen beschädigt wurde. Zerlegen Sie das Gerät nicht und

unternehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich an

die Kundenbetreuung.

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden

und gesundheitlichen Beeinträchtigungen die beigefügten

Allgemeinen Sicherheitshinweise sowie folgende Hinweise:

Safety Notes

Make sure the voltage corresponds to the type label on the unit.

Before starting any work on walls, floors or similar, make sure that all

power lines in the work area are switched off at the main switchboard.

Inspect the proposed drill hole location for any utility lines (e. g. water, gas,

power) before drilling. Use a suitable device such as a metal or electricity

line detecting device.

Persons with limited physical, sensorial or mental abilities or lack of know-

how and/or lack of knowledge are not allowed to use the unit, unless they

are supervised for their safety by a qualified person or are briefed by the

responsible person how to use the unit.

Make sure the cord cannot get caught in any way. Do not wind the cord

around the unit and do not bend it.

Please switch OFF the unit and unplug from the power supply before

cleaning, maintaining or when not in use.

Do not jam the cord or pull cord around edges. Do not pinch the power

cord in any way and keep it away from hot surfaces. Do not wind the cord

around the unit and do not bend it.

Do not operate the unit if it does not work correctly or has been dropped.

Do not disassemble the unit and do not try to repair it yourself. Contact

your customer support.

Please note the included General Safety Notes and the following

safety notes to avoid malfunctions, damage or physical injury:

Consignes de sécurité

S'il vous plaît noter afin d'éviter des dysfonctionnements, des

dommages et des déficiences de santé, les instructions

générales de sécurité attachée et les informations suivantes:

Assurez-vous que la tension du réseau correspond aux spécifications sur

la plaque signalétique.

Lorsque l'on travaille sur les murs, plafonds, planchers, etc. s'assurer que

la zone de travail a été préalablement éteint! Inspectez la zone avant de

forage pour les pipelines (conduites d'eau, de gaz et d'électricité). Utilisez

les outils appropriés pour comme le métal ou les canalisations enterrés.

Personnes à mobilité réduite capacités physiques, sensorielles ou

mentales ou manque d'expérience et / ou des connaissances ne peut pas

utiliser l'appareil, sauf s'ils sont supervisés par une personne responsable

de leur sécurité ou de recevoir des instructions de la personne compé-

tente, comme le dispositif est utilisé pour.

Assurez-vous que le cordon d'alimentation peut se faire prendre n'importe

où. Ne pliez pas le cordon d'alimentation et de l'enrouler autour de l'unité

non.

Lors du nettoyage, lorsqu'il n'est pas utilisé et l'entretien à l'unité hors

tension et débranchez-le de l'alimentation.

Débranchez le câble n'importe où, et vous ne serrez les coins. Ne pliez

pas le câble et le tenir éloigné des surfaces chaudes et vives.

Ne pas utiliser l'appareil s'il ne fonctionne pas correctement ou s'il a été

endommagé par une chute. Démonter l'appareil et que vous n'essayez

pas de réparer. S'il vous plaît contacter le support client.

Si prega di notare in modo da evitare malfunzionamenti, danni e

problemi di salute, le istruzioni allegate generali di sicurezza e le

seguenti informazioni:

Assicurarsi che la tensione di rete sia conforme alle specifiche sulla

targhetta.

Quando si lavora su pareti, soffitti, pavimenti, ecc assicurarsi che l'area di

lavoro è stato già spento! Ispezionare la zona prima di perforazione per

condutture (linee d'acqua, gas ed energia). Utilizzare strumenti adeguati

per come metallo o tubo locator.

Persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di

esperienza e / o conoscenze non può utilizzare il dispositivo se non sono

sorvegliati da una persona responsabile della loro sicurezza o ricevere

istruzioni da parte della persona competente, in quanto il dispositivo è

utilizzato per.

Assicurarsi che il cavo di alimentazione può farsi prendere da nessuna

parte. Non piegare il cavo di alimentazione e avvolgerlo intorno all'unità

no.

Per la pulizia, quando non in uso e la manutenzione per l'unità e

scollegare dalla rete elettrica.

Scollegare il cavo ovunque, e non lo stringere intorno agli angoli. Non

piegare il cavo e tenerlo lontano da superfici calde e nitide.

Non utilizzare il dispositivo se non funziona correttamente o è stato

danneggiato da una caduta. Smontare l'unità e non tentare di riparare. Si

prega di contattare l'assistenza clienti.
