Weslo Momentum5.0 Elliptical Guía del usuario

PRECAUCIÓN

Antes de usar el equipo, lea cui-

dadosamente todas las

advertencias e instrucciones de

este manual. Guarde el manual

para futuras referencias.

Nº de Modelo 831.29763.0

Nº de Serie

Escriba el número de serie en el

espacio de arriba.

Calcomanía con el

Número de Serie

•Montaje

• peración

•Mantenimiento

•Lista de las Piezas y Dibujo

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

MÁQUINA PARA C RRER

Manual del Usuario

C L CACIÓN DE LA CALC MANÍA DE ADVERTENCIA

Este dibujo muestra la ubicación de la calcoma-

nía de advertencia. Si falta una calcomanía o

ésta es ilegible, llame al 1-866-699-3756 y soli-

cite una nueva calcomanía de reemplazo

gratuita. Péguela en el lugar indicado. Nota: La

calcomanía puede no mostrarse en su tamaño

real.

C NTENID

COLOCACIÓNDELACALCOMANÍADEADVERTENCIA ..........................................2

PRECAUCIONESIMPORTANTES.............................................................3

ANTESDECOMENZAR ....................................................................4

MONTA E ................................................................................5

CÓMOUSARELENTRENADORELÍPTICO....................................................15

MANTENIMIENTOYPROBLEMAS ...........................................................19

GUÍASDEE ERCICIOS ...................................................................21

LISTADELASPIEZAS.....................................................................22

DIBU ODELASPIEZAS ...................................................................23

CÓMO ORDENAR PIEZAS DE REPUESTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Contraportada

GARANTÍACOMPLETADE90DÍAS.................................................Contraportada

WESLO es una marca registrada de ICON IP, Inc.

ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio-

nes e instrucciones importantes de este manual y todas los advertencias que se observan en su

entrenador elíptico antes de utilizarlo. Sears no asume ninguna responsabilidad por lesiones perso-

nales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo.

PRECAUCI NES IMP RTANTES

1. Antes de iniciar cualquier programa de ejer-

cicios consulte con su médico. Esto es

especialmente importante para personas de

edades superiores a 35 años o para aquellos

que tengan problemas previos de salud.

2. Use el entrenador elíptico solamente como

se describe en este manual.

3. Es la responsabilidad del propietario el

asegurarse que todos los usuarios del

entrenador elíptico estén adecuadamente

informados sobre todas las precauciones

necesarias.

4. El entrenador elíptico está diseñado

solamente para uso doméstico. No use el

entrenador elíptico en ningún lugar

comercial, de alquiler, o institucional.

5. Mantenga el entrenador elíptico bajo techo,

lejos de la humedad y el polvo. No ponga el

entrenador elíptico en el garaje o en un patio

cerrado o cerca al agua.

6. Coloque el entrenador elíptico en una

superficie plana, con un espacio libre de por

lo menos 3 pies (0.9 m) en la parte de

adelante y atrás del entrenador elíptico y 2

pies (0.6 m) en cada lado. Para proteger el

piso o la alfombra de algún daño, coloque un

tapete debajo del entrenador elíptico.

7. Inspeccione y ajuste adecuadamente todas

las piezas de manera regular. Reemplace

inmediatamente cualquier pieza desgastada.

8. Mantenga a los niños menores de 12 años y

animales domésticos lejos del entrenador

elíptico en todo momento.

9. El entrenador elíptico no debe ser usado por

personas que pesen más de 113 kg.

10. Use ropa adecuada mientras hace ejercicios;

no use ropa suelta que pueda engancharse

en el entrenador elíptico. Siempre lleve

puesto calzado atlético para proteger los

pies cuando haga ejercicios.

11. Sostenga las barandas o los brazos

superiores al montar, desmontar o usar el

entrenador elíptico.

12. El sensor de pulso no es un instrumento

médico. Varios factores pueden afectar la

exactitud de las lecturas del ritmo cardíaco.

El sensor de pulso está diseñado

únicamente como ayuda para el ejercicio,

determinando las tendencias del ritmo

cardíaco en general.

13. El entrenador elíptico no tiene una rueda

libre; los pedales continuarán moviéndose

hasta que se detenga el volante. Reduzca su

velocidad de pedaleo de forma controlada.

14. Mantenga la espalda derecha cuando use el

entrenador elíptico; no arquee la espalda.

15. El exceso de ejercicio puede causar lesiones

graves o la muerte. Si siente

desfallecimiento o dolor mientras hace

ejercicios, pare inmediatamente y comience

el enfriamiento.

ANTES DE C MENZAR

Sensor de Pulso

Brazo Superior

Disco del Pedal

*La botella para agua no está incluida

Pedal

Rueda

Consola

Porta Botella de Agua*

Pata de Nivelación

Baranda

Gracias por seleccionar el nuevo entrenador elíptico

WESLO®MOMENTUM CT 5.0. El entrenador elíptico

MOMENTUM CT 5.0 proporciona una selección de

características diseñadas para que sus entrenamien-

tos en casa sean más efectivos y agradables.

Para su beneficio, lea el manual cuidadosamente

antes de usar el entrenador elíptico. Si tiene pre-

guntas después de leer este manual, por favor vea la

contraportada de este manual. Para ayudarnos a asis-

tirlos, anote el número de modelo y el número de

serie del producto antes de contactarnos. El número

del modelo y la ubicación del número de serie se

muestran en la portada de éste manual.

Antes de seguir leyendo, por favor estudie el dibujo de

abajo y familiarícese con las piezas y sus nombres.

Arandela

Dividida de M10

(45)–4

Arandela de

M10 (83)–2

Contratuerca de

M8 (38)–8

Arandela

Ondulatoria

Pequeña (69)–2

Arandela Dividida de

M5 (28)–6

Tornillo con Nylon

de M8 x 25mm

(56)–2

Arandela de M8

(55)–2

Juego de Pernos de M6 (25)–2

Arandela

Ondulatoria

Grande (76)–2

Tornillo Taladro de

M4 x 16mm

(52)–12

Perno Botón de M10 x 78mm (34)–4Tornillo con Nylon de

M10 x 20mm (7)–4

Tornillo con Nylon de

M10 x 25mm (40)–2

Perno con Nylon de

M8 x 80mm (79)–2

Perno Botón de M8 x 43mm

(50)–6

Tornillo #10 x 16mm

(27)–6

M NTAJE

Para el montaje se necesitan dos personas. Coloque todos los componentes del entrenador elíptico en un

área despejada y retire los materiales de embalaje. No se deshaga de los materiales de embalaje hasta haber

terminado el montaje.

Además de la(s) herramienta(s) incluida(s), el montaje requiere un destornillador Estrella ,

una llave Inglesa , y un mazo de goma .

Cuando ensamble el entrenador elíptico, use los dibujos que se muestran abajo para identificar los compo-

nentes pequeños. El número entre paréntesis que hay debajo de cada dibujo es el número de la pieza en la

LISTA DE LAS PIEZAS hacia el final de este manual. El número que aparece después del paréntesis es la can-

tidad necesaria para el montaje. Nota: Si no encuentra alguna de las piezas en la bolsa de piezas,

compruebe si ha sido previamente conectada a una de las piezas que se va a ensamblar. Si falta alguna

pieza llame al 1-866-699-3756. No use herramientas eléctricas para el montaje para evitar que se dañen

las piezas.

2. Inserte la Cubierta del Estabilizador Delantero

(68) dentro del Estabilizador Delantero (63).

Conecte la Cubierta del Estabilizador Delantero

(68) con dos Tornillos Taladro de M4 x 16mm

(52).

3. Mientras que una segunda persona levanta la

parte de atrás de la Armadura (1), conecte el

Estabilizador Trasero (9) a la Armadura con dos

Tornillos Botón de M10 x 78mm (34).

Identifique el Estabilizador Delantero (63), el

cual tiene una Rueda (21) en cada extremo.

Oriente el Estabilizador Delantero (63) de man-

era que los orificios pequeños estén hacia

abajo.

Mientras que una segunda persona levanta la

parte delantera de la Armadura (1), conecte el

Estabilizador Delantero (63) a la Armadura con

dos Tornillos Botón de M10 x 78mm (34).

Orificios

Pequeños

Para que el montaje sea más fácil, lea la

información en la página 5 antes de

comenzar.

4. Inserte la Cubierta del Estabilizador Trasero

(67) dentro del Estabilizador Trasero (9).

Conecte la Cubierta del Estabilizador Trasero

(67) con dos Tornillos Taladro de M4 x 16mm

(52).

5. Oriente el Montante Vertical (2) como está

mostrado. Haga que una segunda persona

sostenga el Montante Vertical cerca a la

Armadura (1).

Vea el dibujo insertado. Localice la atadura de

cables en el Montante Vertical (2). Amarre el

extremo inferior de la atadura de cables al

Cableado Eléctrico (73). Luego, jale el extremo

superior de la atadura de cables hasta que el

Cableado Eléctrico pase por completo a través

del Montante Vertical.

Clave: Para evitar que el Cableado Eléctrico

(73) caiga dentro del Montante Vertical (2),

asegure el Cableado Eléctrico con la atadura

de los cables.

Clave: Evite pellizcar el Cableado Eléctrico

(73). Deslice el Montante Vertical (2) hacia la

Armadura (1).

Atadura

Cables

Atadura de

Cables

Evite pellizcar el

Cableado Eléctrico (73)

7. Conecte el Porta Botella de Agua (29) al

Montante Vertical (2) con dos Tornillos Taladro

de M4 x 16mm (52).

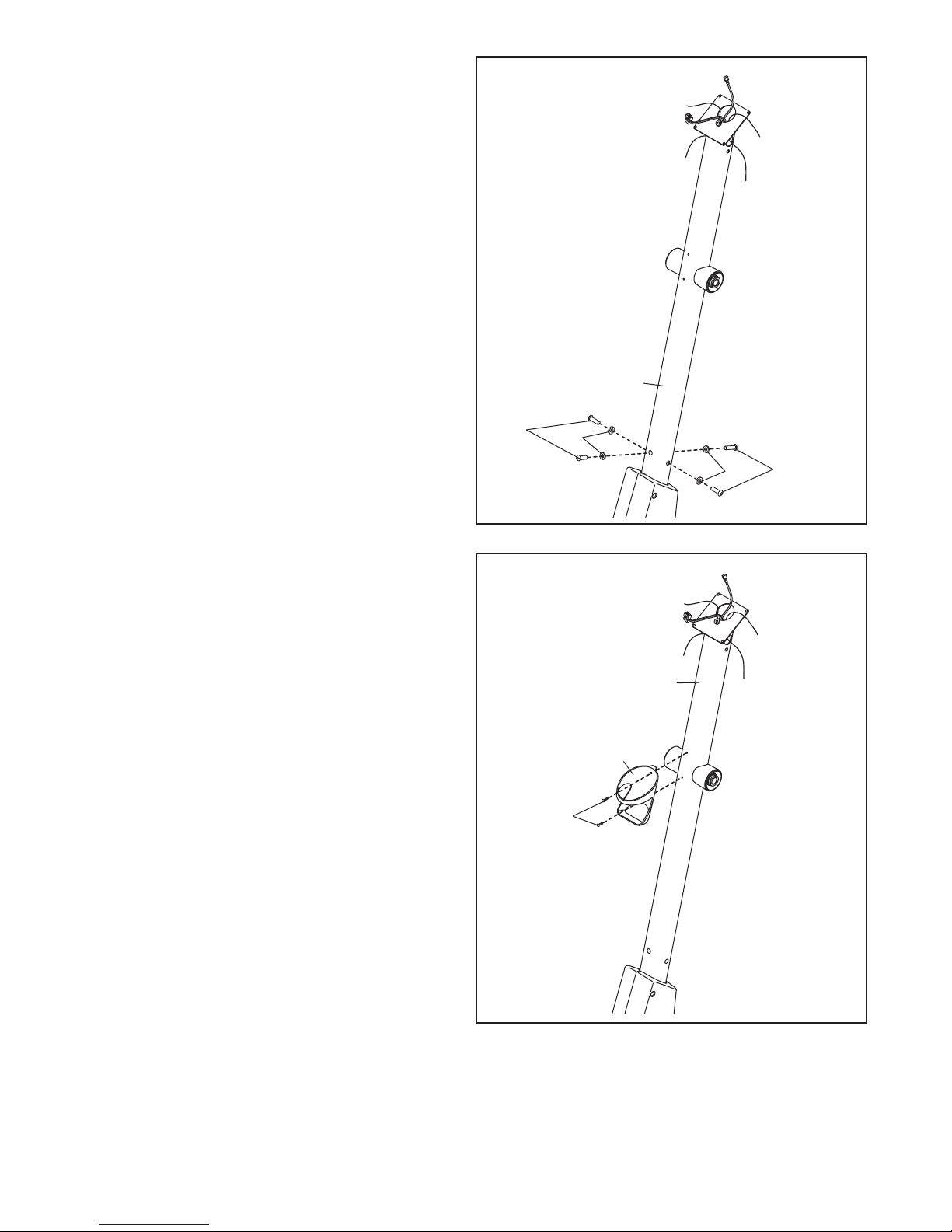

6. Conecte el Montante Vertical (2) a la Armadura

(que no se muestra) con cuatro Tornillos con

Nylon de M10 x 20mm (7) y cuatro Arandelas

Divididas de M10 (45). No ajuste los Tornillos

con Nylon todavía.

745

45 7

Tornillo

Pilas

Cubierta de

las Pilas

9. La Consola (23) requiere cuatro pilas AA (no

incluidas); se recomienda usar pilas alcalinas.

IMP RTANTE: Si la Consola ha sido

expuesta a bajas temperaturas, deje que

alcance la temperatura del ambiente antes

de insertar las pilas. De lo contrario, puede

dañar las pantallas de la consola u otros

componentes eléctricos. Retire la cubierta de

las pilas e inserte las pilas dentro del compar-

timiento de las pilas. Asegúrese de orientar

las pilas como se muestra en el dibujo den-

tro del compartimento de las pilas. Luego,

vuelva a colocar la cubierta de las pilas.

8. Identifique las Barandas Izquierda y Derecha

(85, 86), que están marcadas con calcomanías

"Left" y "Right" (LoLeft indica izquierda; Ro

Right indica derecha).

Haga que una segunda persona sostenga las

Barandas Izquierda y Derecha (85, 86) cerca al

Montante Vertical (2).

Vea el dibujo insertado. Localice la atadura de

cables en el lado derecho del Montante Vertical

(2). Amarre el extremo inferior de la atadura de

cables al Cable de Pulso (84) derecho.

Entonces, jale hacia arriba del extremo superior

de la atadura de cables fuera de la parte supe-

rior del Montante Vertical. Repita esta acción

con el lado izquierdo del Montante Vertical.

Clave: Evite pellizcar los cables. Conecte las

Barandas Izquierda y Derecha (85, 86) al

Montante Vertical (2) con dos Pernos con Nylon

de M8 x 80mm (79) y dos Contratuercas de M8

(38).

85 38

86 79

38 Atadura

de Cables

Atadura

de Cables

Evite pellizcar

los cables

10. Conecte la Cubierta Trasera del Montante

Vertical (75) a las Barandas Izquierda y

Derecha (85, 86) con dos Tornillos Taladro de

M4 x 16mm (52). Todavía no ajuste demasi-

ado los Tornillos.

11. Desamarre y deseche las ataduras de cable en

el Cableado Eléctrico (73) y los Cables de

Pulso (84).

Mientras que una segunda persona sostiene la

Consola (23) cerca del Montante Vertical (2),

conecte los cables de la Consola al Cableado

Eléctrico (73), al Cable de Tierra (90), y a los

Cables de Pulso (84).

Inserte el cable en exceso dentro de la Consola

(23) o dentro del Montante Vertical (2).

Otros manuales para Momentum5.0 Elliptical

Este manual sirve para los siguientes modelos

Otros manuales de Entrenador elíptico de Weslo

Weslo

Weslo Momentum6.2 Elliptical Guía del usuario

Weslo

Weslo MOMENTUM CT 5.0 Manual de usuario

Weslo

Weslo EasyFit WLIVEL0063.1 Manual de usuario

Weslo

Weslo WLEL45070 Manual de usuario

Weslo

Weslo Momentum Ct5.8 Elliptical Manual de usuario

Weslo

Weslo Momentum R 7.8 Elliptical Manual de usuario

Weslo

Weslo 8.25 Elliptical Manual de usuario

Weslo

Weslo WLEVEL28010 Manual de usuario

Weslo

Weslo Momentum 635 Elliptical Manual de usuario

Weslo

Weslo Momentum 220X WLEL2006.0 Manual de usuario

Weslo

Weslo Momentum 710 Elliptical Manual de usuario

Weslo

Weslo Momentum 405 Elliptical Manual de usuario

Weslo

Weslo Momentum 800 Elliptical Guía de inicio rápido

Weslo

Weslo WLEL19021 Manual de usuario

Weslo

Weslo EasyFit WLIVEL63110.0 Manual de usuario

Weslo

Weslo Momentum 605 Elliptical Guía de inicio rápido

Weslo

Weslo Momentum 405 Elliptical Guía de inicio rápido

Weslo

Weslo Momentum 410 Elliptical Manual de operación y mantenimiento

Weslo

Weslo Momentum 800 Elliptical Manual del sistema

Weslo

Weslo ALTA Manual de usuario

Weslo

Weslo Momentum 610 Elliptical Manual de usuario

Weslo

Weslo Momentum G 3.1 Elliptical Manual de usuario

Weslo

Weslo Momentum5.9 Elliptical Manual de usuario

Weslo

Weslo WLEL32912.0 Manual de usuario

Manuales populares de Entrenador elíptico de otras marcas

Progear Fitness

Progear Fitness Air elliptical pro 1307 Manual de usuario

Torque Fitness

Torque Fitness XPLLP Manual de usuario

Octane Fitness

Octane Fitness PRO3700C Manual de usuario

Xterra

Xterra FS5.8e Manual de usuario

Bodyguard

Bodyguard E-40 Manual de usuario

Bonn Germany

Bonn Germany Concept 2.2 Manual de usuario

Precor

Precor Resolute RSL 620 Manual de usuario

NordicTrack

NordicTrack E 9.2 Elliptical Manual de usuario

Vision Fitness

Vision Fitness X6600iNetTV Manual de usuario

Matrix

Matrix MX-A5x Manual de usuario

SportsArt Fitness

SportsArt Fitness ECO-NATURAL Elite E874 Manual de usuario

Sears

Sears FREE SPIRIT C249 30737 0 Manual de usuario

True

True FS-64 Manual de usuario

Sport-thieme

Sport-thieme ST 310 Manual de usuario

VIRTUFIT

VIRTUFIT CTR 1.1 Manual de usuario

Kettler

Kettler GIRO C 1 Manual de usuario

CIRCLE FITNESS

CIRCLE FITNESS E7 Manual de usuario

Reebok

Reebok 1000 Zx Elliptical Manual de usuario
