Weidmüller Cutfix 8 Manual de usuario

Cutx

Cutx 8 9023100000

Ablängautomat, Originalbetriebsanleitung ...........................................................................................................................................................................................3

Automatic cutter, Original operating instructions ...............................................................................................................................................................................19

Machine de coupe, Notice d‘instructions originale .............................................................................................................................................................................35

Tagliali automatica, Istruzioni per l‘uso original ................................................................................................................................................................................51

Máquina cortadora automática, Manual de instrucciones original ....................................................................................................................................................67

Cortador automático, Instruções de funcionamento originais...........................................................................................................................................................83

Automatyczne urządzenie do cięcia, Instrukcje obsługi .....................................................................................................................................................................99

Automatický řezač, originální návod k provozu ................................................................................................................................................................................115

Automatikus vágógép, Eredeti használati utasítás ...........................................................................................................................................................................131

Mașină de tăiere automată, Instrucțiuni de utilizare originale .........................................................................................................................................................147

Automatisk skärmaskin, bruksanvisning i original ...........................................................................................................................................................................163

Automatische snijder, originele bedieningsinstructies ....................................................................................................................................................................179

自动切线机，原版操作指示 ...........................................................................................................................................................................................................195

32571390000/01/11.2017

1 Über diese Dokumentation 4

2 Allgemeine Sicherheitshinweise 5

2.1 Bestimmungsgemäße Verwendung 5

2.2 Verarbeitbares Material 5

2.3 Sicherheitseinrichtungen 5

2.4 Personal 5

3 Gerätebeschreibung 6

3.1 Technische Daten 7

3.2 Typenschild 7

4 Automat transportieren und aufstellen 8

4.1 Aufstellort 8

4.2 Automat transportieren 8

4.3 Lieferung auspacken 8

4.4 Lieferumfang 8

4.5 Anschlüsse installieren 8

5 Automat einrichten 9

5.1 Sprache ändern 9

5.2 Programm einrichten 9

5.3 Programm ändern 10

5.4 Erweitertes Programm 10

5.5 Geschwindigkeit der Kabelzuführung einstellen 10

6 Automat bedienen 11

6.1 Leiter einführen 11

6.2 Automat ausschalten 11

7 Automat reinigen und warten 12

7.1 Automat außen reinigen 12

7.2 Automat warten 12

7.3 Wartungsplan 13

7.4 Rollen reinigen 14

7.5 Schneidbereich reinigen 14

7.6 Innenraum reinigen 14

7.7 Zahnriemen wechseln 14

8 Störungsbeseitigung 15

8.1 Störungstabelle 15

8.2 Verschleißteile 15

8.3 Schneidmesser wechseln 16

8.4 Sicherungen wechseln 16

9 Automat außer Betrieb nehmen und entsorgen 17

9.1 Automat außer Betrieb nehmen 17

9.2 Automat entsorgen 17

ANHANG

Elektroanschlussplan 212

Konformitätserklärung 213

Inhalt

Hersteller

Weidmüller Interface GmbH & Co. KG

Klingenbergstraße 16

D-32758 Detmold

T +49 5231 14-0

F +49 5231 14-292083

www.weidmueller.com

Dokument-Nr. 2571390000

Revision 01/November 2017

2571390000/01/11.20174

Die Warnhinweise in dieser Dokumentation sind nach

Schwere der Gefahr unterschiedlich gestaltet.

WARNUNG

Lebensgefahr möglich!

Hinweise mit dem Signalwort „Warnung“

warnen Sie vor Situationen, die zu tödlichen

oder schweren Verletzungen führen können,

falls Sie die angegebenen Hinweise nicht

beachten.

VORSICHT

Verletzungsgefahr!

Hinweise mit dem Signalwort „Vorsicht“ war-

nen Sie vor Situationen, die zu Verletzungen

führen können, falls Sie die angegebenen

Hinweise nicht beachten.

ACHTUNG

Sachbeschädigung!

Hinweise mit dem Signalwort „Achtung“ warnen Sie vor

Gefahren, die eine Sachbeschädigung zur Folge haben

können.

Die situationsbezogenen Warnhinweise können folgende

Warnsymbole enthalten:

Symbol Bedeutung

Warnung vor gefährlicher elektrischer Span-

nung

Warnung vor Handverletzungen durch

scharfe Klingen

Warnung vor Handverletzungen (Quetschen)

Arbeiten dürfen nur durch eine Elektrofach-

kraft ausgeführt werden

Arbeiten nur mit persönlicher Schutzaus-

rüstung durchführen

Hinweise zur Dokumentation

In den übrigen Texten werden weitere Formatierungen

verwendet, die folgende Bedeutung haben:

Texte neben diesem Pfeil sind Hinweise, die

nicht sicherheitsrelevant sind, aber wichtige

Informationen für das richtige und e󰀨ektive

Arbeiten geben.

►Handlungsanweisungen erkennen Sie an dem

schwarzen Dreieck vor dem Text.

– Aufzählungen sind mit Strichen markiert.

1 Über diese Dokumentation

52571390000/01/11.2017

2 Allgemeine Sicherheitshinweise

2.1 Bestimmungsgemäße Verwendung

Der Automat ist für das Ablängen von Rundleitern vorgese-

hen. Mit dem Automaten darf nur das unten beschriebene

Material verarbeitet werden.

Der Automat darf nur innerhalb der beschriebenen tech-

nischen Grenzen eingesetzt werden (s. Kapitel 3.1).

Veränderungen und Umbauten des Automaten dürfen nicht

vorgenommen werden.

Zur bestimmungsgemäßen Verwendung gehört auch das

Beachten der Dokumentation.

2.2 Verarbeitbares Material

Flexible Leiter mit einem Querschnitt von:

– feindrähtig 0,08–10,0 mm² (AWG 28–8)

– eindrähtig 0.08–2,50 mm² (AWG 28–14)

2.3 Sicherheitseinrichtungen

Der Automat ist mit folgenden Sicherheitseinrichtungen

ausgestattet:

– Schutzabdeckung

– Netzstecker

Diese Sicherheitseinrichtungen dürfen nicht unwirksam

gemacht werden. Sie müssen einmal jährlich von einem

Servicetechniker überprüft werden.

2.4 Personal

Nur eingewiesenes Personal darf den Automaten bedienen

und Wartungstätigkeiten ausführen. Zur Einweisung gehört

auch, dass die Betriebsanleitung vollständig gelesen

wurde.

Reparaturen dürfen nur nach Rücksprache mit

dem Weidmüller Service und nur durch eine

Elektrofachkraft ausgeführt werden.

Bewahren Sie die Betriebsanleitung so auf,

dass sie vom Bedienpersonal jederzeit ein-

gesehen werden kann.

Alle Dokumente können Sie auch von der

Weidmüller Website herunterladen.

2571390000/01/11.20176

3 Gerätebeschreibung

Bild 3.1 Frontansicht

1 Einstellrad für Anpressdruck der Vorschubrollen

2 Schutzabdeckung

3 Leitereinführung

4 Vorschubrollen

5 Schneidmesser

6 Rutsche

7 Tragegriff, beidseitig

8 Drehschalter für Position der Vorschubrollen

9 Bedieneinheit mit Tastatur und Display

10 USB-Anschluss

11 Ein-/Ausschalter

12 Sicherungsfach

13 Netzanschlussbuchse

Bild 3.2 Rückansicht

72571390000/01/11.2017

Gerätebeschreibung

3.1 Technische Daten

Cutx 8

Antrieb elektrisch

Versorgungsspannung 100–240 V AC; 50/60 Hz

Leistungsaufnahme 240 VA

Sicherung (Netzlter-Modul) 2 x T2AH250V

Schutzart IP20

Schutzklasse I / Schutzleiter

Leitereinführlänge 200 mm

Querschnitt feindrähtig 0.08–10.0 mm² (AWG 28–8), eindrähtig 0.08–2.50 mm² (AWG 28–14)

Max. Außendurchmesser 8 mm (7,87")

Längenvorwahl 1–999 999 mm (0.04-39370")

Programmspeicher max. 200 Schneidaufträge

Schlupfkorrektur artikelspezisch programmierbar

Vorschubgeschwindigkeit max. 1.5 m/s

Umgebungstemperatur

Betrieb +5 °C bis 40 °C

Lagerung/Transport -25 °C bis +55 °C (kurzzeitig +70 °C)

Innentemperatur bei Betrieb max. 45 °C

Max. Betriebshöhe 2000 m über NN

Luftfeuchte 50% bei +40 °C (ohne Betauung), 90% bei +20 °C (ohne Betauung)

Verschmutzungsgrad 2

Dauerschalldruckpegel <70 dB(A)

Abmessungen (BxTxH) 385x360x470 mm (15.16" x 14.17" x 18.50")

Farbe RAL 2000

Gewicht 20 kg (44.09 lbs)

3.2 Typenschild

Bild 3.3 Typenschild an der Rückseite des Automaten

1 Hersteller

2 Modell, Typenbezeichnung

3 Seriennummer

4 Technische Angaben

5 Baujahr

2571390000/01/11.20178

4.1 Aufstellort

Der Aufstellort muss folgende Anforderungen erfüllen:

– Stabiler Untergrund mit gerader, ebener Oberäche

(Gewicht des Automaten s. Kapitel 3.1).

– Beidseitig und vor dem Automaten mindestens je 30 cm

freie Arbeitsäche.

– Anschluss für Strom gut zugänglich in der Nähe.

4.2 Automat transportieren

►Tragen Sie beim Transport des Automaten

immer Arbeitsschuhe mit Fußschutz.

►Beachten Sie das Gewicht des Automaten

(s. Kapitel 3.1). Verwenden Sie ggf. eine Transporthilfe.

►Um den Automaten zu bewegen, nutzen Sie immer die

seitlichen Tragegri󰀨e.

►Um den Automaten versandfertig zu machen (z. B. im

Servicefall), verwenden Sie die Transportverpackung.

4.3 Lieferung auspacken

►Prüfen Sie die Lieferung auf Vollständigkeit (Liefer-

umfang s. unten).

►Bewahren Sie die Transportverpackung auf.

►Stellen Sie sicher, dass die Betriebsanleitung für die

Anwender jederzeit zugänglich ist.

4.4 Lieferumfang

– Ablängautomat

– Netzanschlusskabel (10 A, 250 V)

– CD mit Software PCCUT

– Betriebsanleitung

4.5 Anschlüsse installieren

►Stellen Sie den Automaten am vorgesehenen Ort auf.

►Stecken Sie das Netzkabel in die Netzanschlussbuchse

(Bild 3.2, 13) des Automaten und schließen Sie es an

die Stromversorgung an.

4 Automat transportieren und aufstellen

92571390000/01/11.2017

5 Automat einrichten

Bei Auslieferung sind die Bediensprache Englisch und der

Normalbetrieb eingestellt.

Der Normalbetrieb umfasst die folgenden Einstellungen:

– Programmnummer

– Stückzahl

– Länge

– Korrektur

Mit dem Korrekturwert können Sie die Kabelzuführung um

± 99 mm korrigieren.

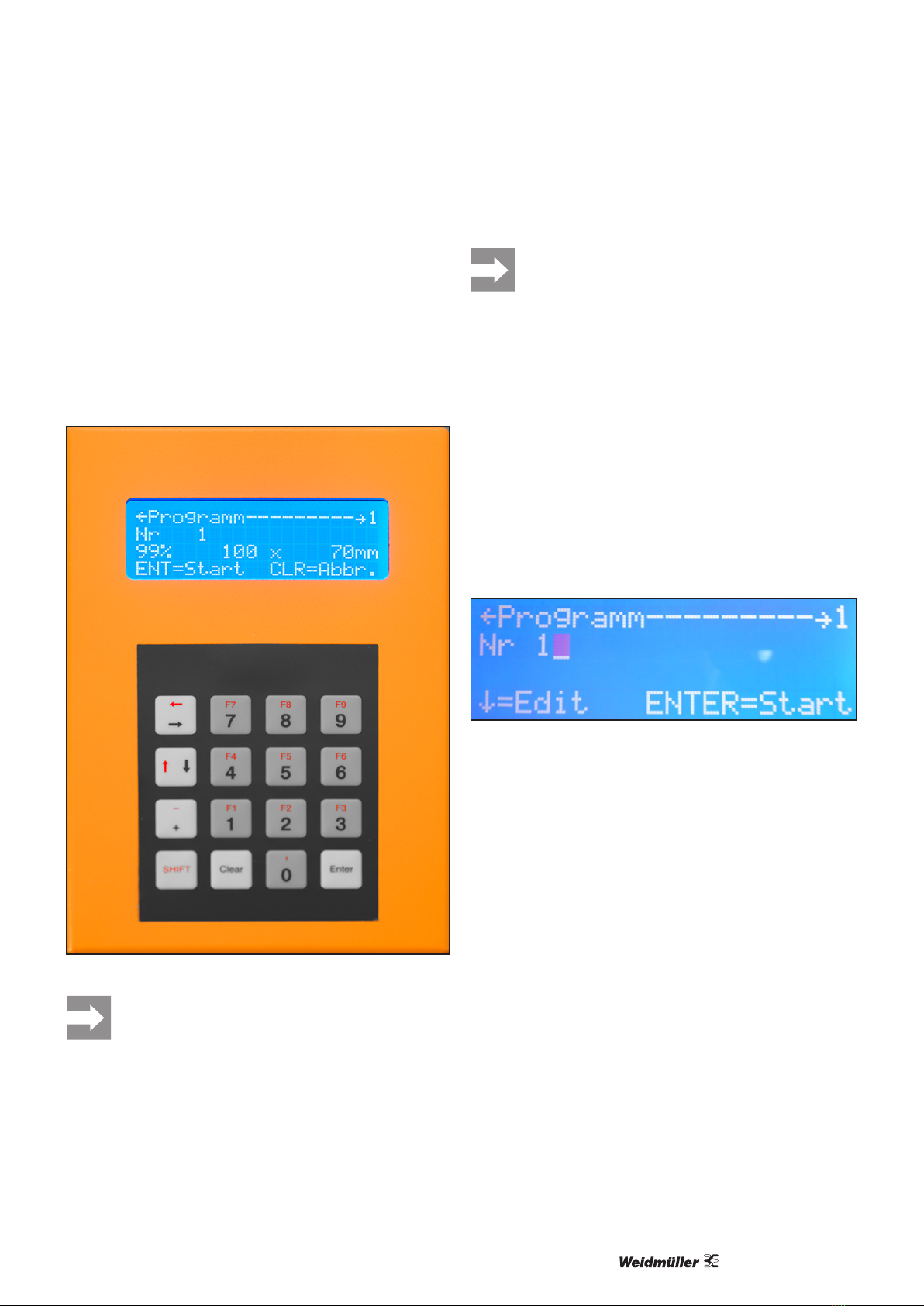

Bild 5.1 Bedieneinheit

Die Tasten der Bedieneinheit sind doppelt belegt.

Die rot aufgedruckten Funktionen werden aktiv,

wenn Sie gleichzeitig die SHIFT-Taste drücken.

►Prüfen Sie vor jedem Einschalten:

– Ist das Netzanschlusskabel einwandfrei?

5.1 Sprache ändern

Um die Betriebssprache zu ändern, halten Sie beim Ein-

schalten des Automaten gleichzeitig die entsprechende

Taste gedrückt.

3Deutsch

6Englisch

9Französisch

5.2 Programm einrichten

►Schalten Sie den Automaten am Ein-/Ausschalter ein

(Bild 3.2, 11).

Die folgende Anzeige erscheint auf dem Display.

Bild 5.2 Display, Anzeige nach dem Einschalten

►Geben Sie die gewünschte Nummer für das neue Pro-

gramm ein (1 – 200).

► Drücken Sie die ↑↓ Pfeiltaste.

►Geben Sie die gewünschte Stückzahl ein (1 – 999 999).

► Drücken Sie die ↑↓ Pfeiltaste.

►Geben Sie die gewünschte Länge in mm ein (1 –

999 999).

► Drücken Sie die ↑↓ Pfeiltaste.

►Geben Sie den gewünschten Korrekturwert in mm ein

(± 1 – 99).

►Um das Programm zu speichern, drücken Sie gleichzei-

tig SHIFT und Enter .

►Wenn Sie weitere Programme einrichten wollen, kehren

Sie zurück zur Programmauswahl, indem Sie nochmals

gleichzeitig SHIFT und Enter drücken.

►Um das Programm zu starten, drücken Sie Enter.

Automat einrichten

2571390000/01/11.201710

5.3 Programm ändern

►Geben Sie die Nummer des Programms ein, das Sie

ändern wollen.

► Mit der ↑↓ Pfeiltaste können Sie die Einstellung anwäh-

len, die Sie ändern wollen:

– 1 x drücken = Stückzahl ändern

– 2 x drücken = Länge ändern

– 3 x drücken = Korrektur ändern

►Um das geänderte Programm zu speichern, drücken Sie

gleichzeitig SHIFT und Enter.

►Wenn Sie weitere Programme ändern wollen, kehren

Sie zurück zur Programmauswahl, indem Sie nochmals

gleichzeitig SHIFT und Enter drücken.

►Um das Programm zu starten, drücken Sie Enter.

5.4 Erweitertes Programm

Zusätzlich zu den Einstellungen für den Normalbetrieb kön-

nen Sie im erweiterten Programm folgende Einstellungen

vornehmen:

– Teilmenge

– Teilmengenwartezeit

– Motorwartezeit

Das erweiterte Programm wird geö󰀨net, wenn Sie beim

Einschalten des Automaten die SHIFT-Taste gedrückt hal-

ten.

5.5 Geschwindigkeit der Kabelzuführung

einstellen

Die Geschwindigkeit der Kabelzuführung wird in Prozent

angezeigt, der maximale Wert 99% entspricht 1,5 m/s.

Wenn Sie eine Schnittlänge >1 m einstellen, soll-

ten Sie immer die Geschwindigkeit verringern.

►Wählen Sie ein Programm.

►Um die Geschwindigkeit zu erhöhen, drücken Sie die

-/+ Taste.

►Um die Geschwindigkeit zu verringern, drücken Sie

gleichzeitig SHIFT und die -/+ Taste.

Die eingestellte Geschwindigkeit wird nicht im

Programm gespeichert. Sie bleibt bis zur nächs-

ten Änderung für alle Programme aktiv.

Otros manuales para Cutfix 8

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Cortador de Weidmüller

Weidmüller

Weidmüller TSLD Manual de usuario

Weidmüller

Weidmüller Cutfix 8 Manual de usuario

Weidmüller

Weidmüller KT-F 36 Manual de usuario

Weidmüller

Weidmüller Cutfix Manual de usuario

Weidmüller

Weidmüller EPG CUT 40 Manual de usuario

Weidmüller

Weidmüller AM16 Manual de usuario

Weidmüller

Weidmüller EPG CUT 40 Manual de usuario

Manuales populares de Cortador de otras marcas

Milwaukee

Milwaukee HEAVY DUTY M12 FCOT Manual de usuario

Makita

Makita DCS552 Manual de usuario

SignWarehouse.com

SignWarehouse.com Bobcat BA-60 Manual de usuario

Makita

Makita 4112HS Manual de usuario

GEISMAR STUMEC

GEISMAR STUMEC MTZ 350S Manual de usuario

Hitachi

Hitachi CM 4SB2 Guía de solución de problemas

Dexter Laundry

Dexter Laundry 800ETC1-20030.1 Manual de usuario

GCC Technologies

GCC Technologies AFJ-24S Manual de usuario

DeWalt

DeWalt XR LI-ION DCS350N Manual de usuario

Baudat

Baudat ES1 Manual de usuario

Mafell

Mafell ZAF 200 Guía

Makita

Makita 4100NH Manual de usuario

Formax

Formax FD 574 Manual de usuario

EINHELL

EINHELL TE-MA 1500 Manual de usuario

Husqvarna

Husqvarna Cut-n-Break K 760 Manual de usuario

CLEAN ROOM DEVICES

CLEAN ROOM DEVICES CRD130SS Manual de usuario

TRI tool

TRI tool 301A Manual de usuario

Roller

Roller King 1 1/4 Manual de usuario
